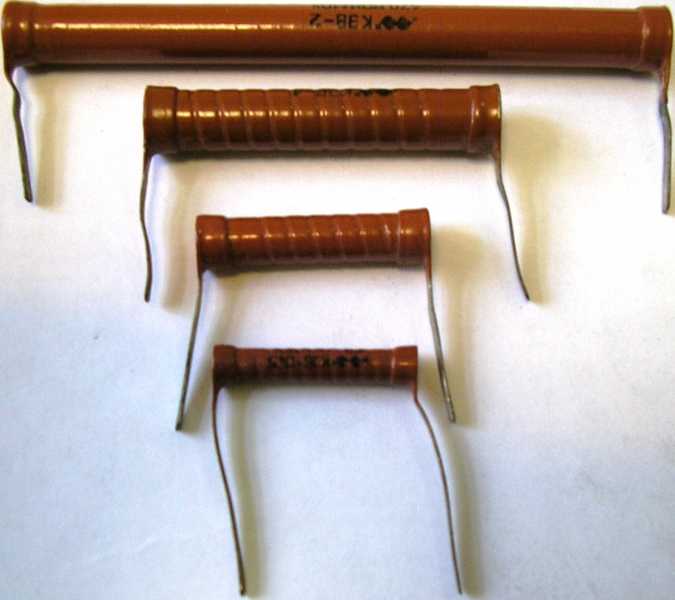

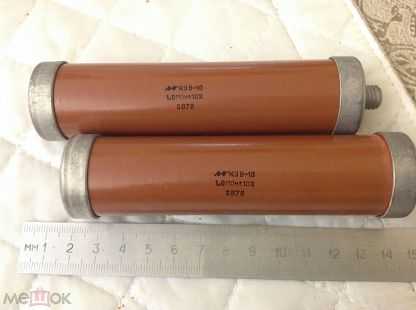

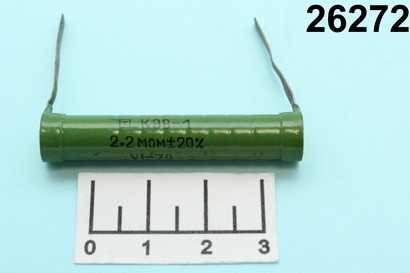

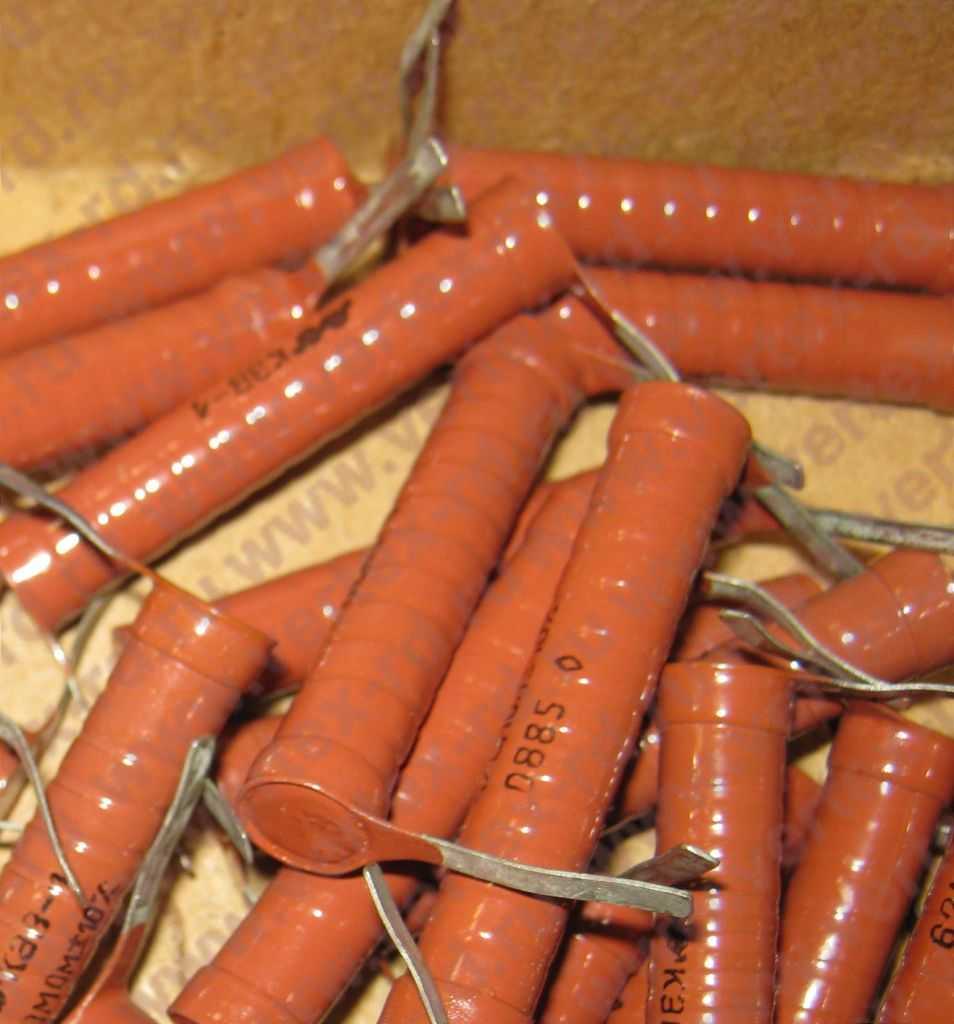

Резистор КЭВ-1

Высоковольтный резистор

Высоковольтные резисторы имеют предельные рабочие напряжения порядка десятков киловольт. Номинальная мощность рассеивания колеблется в диапазоне десятков милливатт — десятков ватт.
 

Высоковольтные резисторы с сопротивлением до 10 Ом, но большей мощности и более крупные по размерам, чем высо-коомные, используют для делителей напряжения, фильтров.
 

Высоковольтные резисторы с сопротивлением до 10П Ом, но большей мощности и более крупные по размерам, чем высокоомные, используют для делителей напряжения, эквивалентов антенн, искрогашения, разряда конденсаторов фильтров.
 

Где применяют высокомегомные и высоковольтные резисторы.
 

Для предотвращения утечек с контактного фланца измерительного высоковольтного резистора по внутренней поверхности стеклянного каркаса на концах секций сквозь каркасы измерительного и экранирующего резисторов проходят герметически запаянные медные стержни.
 

Должен быть обеспечен непрерывный контакт оператора с землей через высоковольтный резистор 1 МОм с помощью специального антистатического браслета. Однако надо учитывать, что применение антистатического браслета эффективно лишь в том случае, если рабочее место, тара и приспособления выполнены с применением материалов с малым поверхностным сопротивлением, исключающим накопление на них зарядов статического электричества, В противном случае вероятность повреждения микросхем велика.
 

Должен быть обеспечен непрерывный контакт оператора с землей через высоковольтный резистор 1 МОм с помощью специального антистатического браслета. Однако надо учитывать, что применение антистатического браслета эффективно лишь в том случае, если рабочее место, тара и приспособления выполнены с применением материалов с малым поверхностным сопротивлением, исключающим накопление на них зарядов статического электричества.
 

Конструкция делителя типа ВДНМ-150 отличается от конструкции делителя типа ВДНМ-400 количеством высоковольтных резисторов ( два резистора с суммарной величиной измерительного сопротивления, равной 999 Мом, и экранирующего — 2000 Мом), а также наличием еще одного стеклянного цилиндра-протектора на каждой секции высоковольтного и низковольтного резисторов. Этот цилиндр-протектор герметизирует обмотку экранирующего резистора от изолирующей и теплоохлаждающей среды — трансформаторного масла. Таким образом, обе обмотки резисторов — измерительного и экранирующего — герметизированы друг от друга и находятся в сухом воздухе.
 

Из большого числа объемных угольных резисторов большое значение имеют резисторы для высокочастотных устройств, высоковольтные резисторы для генераторов импульсных напряжений я специальные резисторы для подавления радиопомех в высоковольтных цепях автотракторных систем зажигания. Для радиоэлектронной аппаратуры выпускают постоянные объемные резисторы ТВО, токопроводящие элементы которых заключены в керамические оболочки прямоугольного сечения.
 

Из большого числа объемных угольных резисторов большое значение имеют резисторы для высокочастотных устройств, высоковольтные резисторы для генераторов импульсных напряжений и специальные резисторы для подавления радиопомех в высоковольтных цепях автотракторных систем зажигания. Для радиоэлектронной аппаратуры выпускают постоянные объемные резисторы ТВО, токопроводящие элементы которых заключены в керамические оболочки прямоугольного сечения.
 

Резисторы типов КЭВ, СЗ-6, СЗ-12, СЗ-14 ( Рном 0 5 и 1 Вт) предназначены для работы в цепях постоянного и переменного токов, а резисторы СЗ-5 и СЗ-9, кроме того, могут эксплуатироваться в цепях импульсного тока. Конструкции высоковольтных резисторов приведены на рис. 2.33, основные характеристики резисторов — приведены на рис. 2 34 а — в. Минимальная наработка для различных видов высоковольтных резисторов лежит в диапазоне от 5000 до 15000 ч, срок сохраняемости резисторов-12 лет.
 

Для этих целей используют обычно пленочные композиционные резисторы. Связано это с тем, что высоковольтный резистор должен быть одновременно и высокоомным, так как в противном случае на нем выделяется чрезмерно большая мощность.
 

При выполнении монтажных операций должен быть обеспечен постоянный контакт оператора с землей. Для этого используется специальный антистатический браслет, надеваемый на руку оператора и соединяющий его через высоковольтный резистор с землей.
