Советский симметричный тиристор ку208г

КД238АС-ВС

Диоды Шоттки

Область применения диодов Шоттки определяется их основными характеристиками

• низкое прямое падение напряжение
• высокое быстродействие
• фактическое отсутствие заряда обратного востановления

    Предпочтительным является применение диодов Шоттки в низковольтых мощных выпрямителях
с выходным напряжением в несколько десятков вольт, на высоких частотах переключения.
    Диоды могут успешно применяться в импульсных источниках питания,
конверторах, устройства заряда батарей и т.д.

Основные паспортные данные

	Параметр	КД238	Единицыизмерения
АС	БС	ВС
IF(AV)	Прямой средний ток	7.5	А
VRRM	Обратное напряжение	25	35	45	В
IFSM	Импульсный ток	300	250	220	А
VF	Прямое падение	0.65	В
TJ	Температура перехода	-40 — +125	°C

Температурные и механические характеристики

	Параметр	КД238АС-ВС	Единицаизмерения	Условияизмерения
TJ	Диапазон рабочихтемператур перехода	-40 — +125	°C
TSTG	Диапазон температурхранения	-40 — +125	°C
RthLC	Max тепловое сопротивлениепереход-корпус	6.0	°C/Вт	Режим постоянноготока
RthCS	Тепловое сопротивлениекорпус-теплопровод	0.50	°C/Вт	При монтаже на выровненнуюповерхность теплоотводачерез пасту
Т	Усилиемонтажа	Мин	6	кг-см
Макс	12
Тип корпуса	ТО-220АС

Обратное Напряжение

	Тип прибора	КД238АС	КД238БС	КД238ВС
VR	Макс обратноенапряжение (В)	25	35	45
VRWM	Макс импульсное обратноерабочее напряжение (В)

Предельное значение параметров

	Параметр	КД238	Единицаизмерения	Условия измерения
АС	БС	ВС
IF(AV)	Максимальныйсредний прямойток	7.5	А	ТС=105°C, прямоугольные импульсыс коэффициентом заполнения 50%
IFSM	Максимальныйпиковый ток(одиночныйимпульс)	300	250	220	А	5мкс синусоидальный3мкс прямоугольный	Номинальный нагрузочныйрежим с последующимприложением обратногонапряжения с амплитудой IF(AV)
105	А	10мкс синусоидальный6мкс прямоугольный

Электрические характеристики

	Параметр	КД238	Единицаизмерения	Условия измерения
АС	БС	ВС
VFM	Макс прямое падениенапряжения (1)	0.65	B	@3A, TJ=25°C
VFM	Макс прямое падениенапряжения (1)	0.55	B	@3A, TJ=125°C
IRM	Макс обратный токутечки (1)	1.0	мА	TJ=25°C, VR=номинал R
IRM	Макс обратный токутечки (1)	10.0	мА	TJ=125°C, VR=номинал R
CT	Типовая емкостьперехода	450	пФ	VR=5В (в диапазоне частотот 100кГц до 1МГц) 25°C
Ls	Типовая индуктивность	8	нГн	Измеряется между выводамина расстоянии 5мм от корпуса
dv/dt	Макс скорость нарастанияобратного напряжения	8 000	В/мкс

(1)-Длительность импульса менее 300мкс, коэффициент заполнения менее 2%.

Главная —
Микросхемы —
DOC —
ЖКИ —
Источники питания —
Электромеханика —
Интерфейсы —
Программы —
Применения —
Статьи

Необычный способ

Есть еще один вариант проверки тиристора мультиметром, без прозвона. Но в этом случае прибор должен быть маломощным, с малым током удержания.

Для проверки используется разъем проверки транзисторов. Обычно он располагается ниже переключателя и представляет собой круглый разъем в диаметре примерно 1 см.

На нем должны быть следующие обозначения: В – означает база транзистора, С – коллектор, Е – эмиттер.

Если тринистор открывается положительным напряжением, то управляющий вывод надо подключить к базе, анод с катодом к коллектору и эмиттеру соответственно.

Так как тестер при проверке транзистора измеряет коэффициент усиления, то и в этом случае он выдаст какие-то значения, которые будут неверные

Но это не важно, главное убедиться в исправности тринистора

ВРемонт.su — ремонт фото видео аппаратуры, бытовой техники, обзор и анализ рынка сферы услуг

Fig Цок-вка	Comparison types Аналоги
BCR 1 AM-10	500V, 1A(Tc=56′), lgt<10mA	7p	ZO 104, ZO 101, ZO 106, TAG 204, TAG 205
BCR 1 AM-12	600V, 1A(Tc=56′), lgt<10mA	7p	ZO 104, ZO 101, ZO 106, TAG 204, TAG 205
BCR 1 AM-4	200V, 1A(Tc=56′), lgt	7p	ZO 104, ZO 101, ZO 106, TAG 204, TAG 205
BCR 1 AM-6	300V, 1A(Tc=56′), lgt<10mA	7p	ZO 104, ZO 101, ZO 106, TAG 204, TAG 205,
BCR 1 AM-8	400V, 1A(Tc=56′), lgt<10mA	7p	ZO 104, ZO 101, ZO 106, TAG 204, TAG 205
BCR 3 AM-10	500V, 3A(Tc=71′), lgt<30mA	13j	T 2323, ZO 410, T 2322, ZO 409
BCR 3 AM-12	600V, 3A(Tc=71′), lgt<30mA	13j	T 2323, ZO 410, T 2322, ZO 409
BCR 3 AM-4	200V, 3A(Tc=71′), lgt<30mA	13j	T 2323, ZO 410, T 2322, Z0 409
BCR 3 AM-8	400V, 3A(Tc=71′), lgt<30mA	13j	T 2323, ZO 410, T 2322, ZO 409
BCR 6 AM-10	500V, 6A(Tc=103′), lgt<30mA	17j	TAG 220, TAG 225, TAG 252, TAG 250
BCR 6 AM-12	600V, 6A(Tc=103′), lgt<30mA	171	TAG 220, TAG 225, TAG 252, TAG 250
BCR 6 AM-4	200V, 6A(Tc=103′), lgt<30mA	17j	TAG 220, TAG 225, TAG 252, TAG 250
BCR 6 AM-6	300V, 6A(Tc=103′), lgt<30mA	17j	TAG 220, TAG 225, TAG 252, TAG 250
BCR 6 AM-8	300V, 6A(Tc=103′), lgt<30mA	17j	TAG 220, TAG 225, TAG 252, TAG 250
BCR 8 A-10	500V, 8A(Tc=92′), lgt<50mA	22q	MAC 222, TIC 226, T 2802, BS 9-A
BCR 8 A-4	200V, 8A(Tc=92′), lgt<50mA	22q	MAC 222, TIC 226, T 2802, BS 9-A
BCR 8 A-6	300V, 8A(Tc=92′), lgt<50mA	22q	MAC 222, TIC 226, T 2802, BS9-A
BCR 8 A-8	400V, 8A(Tc=92′), lgt<50mA	22q	MAC 222, TIC 226, T 2802, BS 9-A
BCR 8 CM-10	500V, 8A(Tc=105′), lgt<30mA	17j	BTA 21, ВТ 158, T 2806, ВТ 162
BCR 8 CM-12	600V, 8A(Tc=105′), lgt<30mA	17j	BTA21, ВТ 158, T 2806, ВТ 162
BCR 8 CM-12	600V, 8A(Tc=105′), lgt<30mA	17j	ВТА21, ВТ 158, Т 2806, ВТ 162
BCR 8 CM-4	200V, 8A(Tc=105′), lgt<30mA	17j	ВТА 21, ВТ 158, Т 2806, ВТ 162
BCR 8 CM-6	300V, 8A(Tc=105′), lgt<30mA	17j	ВТА 21, ВТ 158, Т 2806, ВТ 162
BCR 8 CM-8	400V, 8A(Tc=105′), lgt<30mA	17j	ВТА 21, ВТ 158, Т 2806, ВТ 162
BCR 8 DM-…	=BCR 8CM-…: 8A(Tc=94′)	17j	ВТА 21, ВТ 158, Т 2806, ВТ 162
BCR 10 A-2	100V, 10A(Tc=75″), lgt<50mA	76j	—
BCR 10 A-4	200V, 10A(Tc=75′), lgt<50mA	76j	—
BCR 10 A-6	300V, 10A(Tc=75′), lgt<50mA	76j	—
BCR 10 A-8	400V, 10A(Tc=75′), lgt<50mA	76j	—
BCR10 AM-10	500V, 10A(Tc=100′), lgt<30mA	17j	TAG 252, TAG 257
BCR 10 AM-12	600V, 10A(Tc=100′), lgt<30mA	17j	TAG 252, TAG 257
BCR 10 AM-4	200V, 10A(Tc=100′), lgt<30mA	17j	TAG 252, TAG 257
BCR 10 AM-6	300V, 10A(Tc=100′), lgt<30mA	17j	TAG 252, TAG 257
BCR 10 AM-8	400V, 10A(Tc=100′), lgt<30mA	17j	TAG 252, TAG 257
BCR 10 B-2…-8	=BCR 10A-2…-8:	~22	—
BCR 10 C-2…-8	=BCR 10A-2…-8:	21j	SC 245, BS 10-.. .A, TXD 99, SC 250
BCR 10 CM-4…-12	=BCR 10AM-4…-12:10A(Tc=103′)	17j	TAG 252, TAG 257
BCR 10DM-4…-12	=BCR 10AM-4…-12:10A(Tc=93′)	17j	TAG 252, TAG 25?
BCR 10EM-4…-12	=BCR 10AM-4…-12:10A(Tc=80′)	17j	TAG 252, TAG 257
BCR 12AM-10	500V, 12A(Tc=101′), lgt<30mA	17j	TAG 257
BCR 12AM-12	600V, 12A(Tc=101′), lgt<30mA	17j	TAG 257
BCR 12AM-4	200V, 12A(Tc=101′), lgt<30mA	17j	TAG 257 ,
BCR 12AM-6	300V, 12A(Tc=101′), lgt<30mA	17j	TAG 257
BCR 12AM-8	400V, 12А(Тс=10Г), lgt<30mA	17j	TAG 257
BCR 16A-10	500V, 16A(Tc=99), lgt<30mA	17j	17j
BCR 16A-4	200V, 16A(Tc=99′), lgt<30mA	76j	—
BCR 16A-6	300V, 16A(Tc=99′), lgt<30mA	76j	—
BCR 16A-8	400V, 16A(Tc=99′), lgt<30mA	76j	—
BCR 16AM-4…	=BCR 16A-4…-10:	—	—
BCR 16B-4…-10	=BCR 16A-4…-10:	~22	—
BCR 16BM-4..:	=BCR 16A-4…-10:	—	—
BCR 16C-4…-10	=BCR 16A-4…-10:	21j	—
BCR 16CM-12	=BCR16A-4…-10:600V	17j	—
BCR 16CM-4…	=BCR 16A-4…-10:	17j	—
BCR 16DM-12	=BCR 16A-4…-10:600V, 16A(Tc=79′)	17j	—
BCR 16DM-4…	=BCR 16A-4…-10:16A(Tc=79′)	17j	—
BCR 16E-4…-10	=BCR 16A-4…-10:	~22	—
BCR 16EM-4…	=BCR 16A-4…-10:16A(Tc=73′)	—	—
BCR 16FM-4…	=BCR 16A-4…-10:16A(Tc=73′)	—	—
BCR 16GM-4…	=BCR 16A-4 ..-10:16A(Tc=73′)	—	—
BCR 16HM-4…	=BCR 16A-4…-10:16A(Tc=82′)	65I	—
BCR 20A-10	500V, 20A(Tc=98′), lgt<30mA	76j	—
BCR 20A-4	200V, 20A(Tc=98′), lgt<30mA	76j
BCR 20A-6	300V,20A(Tc=98′),lgt<30mA	76j
BCR 20A-8	400V, 20A(Tc=98′), lgt<30mA	76j	—
BCR 20B-4…-10	=BCR 20A-4…-10	22	—
BCR 20C-4…-10	=BCR 20A-4…-10	21j	—
BCR 20E-4…-10	=BCR 20A-4…-10	~22	—
BCR 25A-10	500V, 25A(Tc=92′), lgt<75mA	21j	—
BCR 25A-4	200V, 25A(Tc=92′), lgt<75mA	21j	—
BCR 25A-6	300V, 25A(Tc=92′), lgt<75mA	21j	—
BCR 25A-8	400V, 25A(Tc=92′), lgt<75mA	21j	—
BCR 25B-4…-10	=BCR 25A-4…-10	~22	—
BCR 30GM-10	500V, 30A(Tc=60′), lgt<50mA	65l	—
BCR 30GM-4	200V, 30A(Tc=60′), lgt<50mA	65l	—
BCR 30GM-6	300V, 30A(Tc=60′), lgt<50mA	65l	—
BCR 30GM-8	400V, 30A(Tc=60′, lgt<50mA	65l	—

Смотрите так же: Симисторы типа BTA их характеристики и цоколевка

Теория: Тиристор, основные параметры и типы тиристоров Что такое симистор Чем отличается симистор от тиристора?

2У202Д, 2У202Е, 2У202Ж, 2У202И, 2У202К, 2У202Л, 2У202М, 2У202Н, КУ202А, КУ202Б, КУ202В, КУ202Г, КУ202Д, КУ202Е, КУ202Ж, КУ202И, КУ202К, КУ202Л, КУ202М, КУ202Н

Тиристоры кремниевые, планарно-диффузионные, структуры p-n-p-n, триодные, незапираемые. Предназначены для применения в качестве переключающих элементов устройств коммутации напряжения малыми управляющими сигналами. Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип прибора приводится на корпусе.

Масса тиристора не более 14 г, с комплектующими деталями не более 18 г.

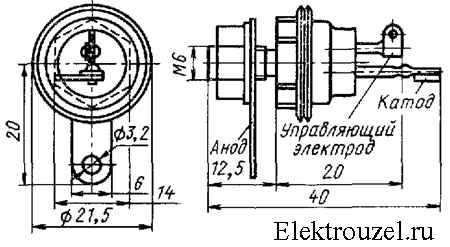

Габаритный чертеж соответствует 2У201(А—Л), КУ201(А—Л).

Электрические параметры

Напряжение в открытом состоянии при Iос=10 А, не более:
при Т=+25°С	1,5 В
при Т=—60°С	2 В
Отпирающее постоянное напряжение управления при Iу.от=200 мА, Uзс=10 В и Т=—60°С, не более	7 В
Неотпирающее постоянное напряжение управления при Uзс=Uзс.макс и Тк=Тк.макс, не менее	0,2 В
Постоянный ток в закрытом состоянии при Uзс=Uзс.макс, Т=+25°С и Тк=Тк.макс, не более	4 мА
Обратный ток при Uобр=Uобр.макс, Т=+25°С и Тк=Тк.макс, не более	4 мА
Ток удержания при Uзс=10 В, не более	300 мА
Отпирающий постоянный ток управления при Uзс=10 В, Iос=10 А и Т=—60°С, не более	200 мА
Неотпирающий постоянный ток управления при Uзс=Uзс.макс и Тк=Тк.макс, не менее	2,5 мА
Время включения при Uзс=50 В, tи=50 мкс, Iу.от.и=200 мА, tу=10 мкс, fу=50 Гц, tу.ф=1 мкс и Iос=10 А, не более	10 мкс
Время выключения при Uзс=Uзс.макс, Iос=10 А, tи=50 мкс, fу=50 Гц, dUзс/dt=5 В/мкс и tу.ф=5 мкс, не более	150 мкс
Общая емкость не более	800 пф

Предельные эксплуатационные данные

Постоянное напряжение в закрытом состоянии:
КУ202А, КУ202Б	25 В
КУ202В, КУ202Г	50 В
2У202Д, 2У202Е, КУ202Д, КУ202Е	100 В
2У202Ж, 2У202И, КУ202Ж, КУ202И	200 В
2У202К, 2У202Л, КУ202К, КУ202Л	300 В
2У202М, 2У202Н, КУ202М, КУ202Н	400 В
Постоянное обратное напряжение:
2У202Е, КУ202Е	100 В
2У202И, КУ202И	200 В
2У202Л, КУ202Л	300 В
2У202Н, КУ202Н	400 В
Обратное постоянное напряжение управления	10 В
Прямое постоянное напряжение управления	10 В
Скорость нарастания напряжения в закрытом состоянии	5 В/мкс
Постоянный ток в открытом состоянии при Тк≤+70°С	10 А
Импульсный ток в открытом состоянии при tи≤10 мс, Iос.ср≤5 А и Тк≤+70°С	30 А
Импульсный ток в открытом состоянии при единичных импульсах, tи≤50 мкс, f=50 Гц и Тк≤+70°С	50 А
Прямой импульсный ток управления:
при Тк=+70°С	300 мА
при tи≤50 мкс и Тк≤+70°С	500 мА
Обратный постоянный ток управления	5 мА
Средняя рассеиваемая мощность:
при Тк≤+70°С	20 Вт
при Тк=Тк.макс	1,5 Вт
Импульсная рассеиваемая мощность управления при tи≤10 мкс, Uу.от.и≤20 В и Тк≤+70°С	20 Вт
Импульсная рассеиваемая мощность управления при tи≤50 мкс, и Тк≤+70°С	2,5 Вт
Температура корпуса:
2У202Д—2У202Н	+110°С
КУ202А—КУ202Н	+85°С
Температура окружающей среды:
2У202Д—2У202Н	—60…+100°С
КУ202А—КУ202Н	—60…+75°С

Зависимости допустимого среднего тока в открытом состоянии от температуры корпуса

Зависимость отпирающего постоянного тока управления от температуры корпуса

Зависимость неотпирающего постоянного тока управления от температуры корпуса

Зависимость отпирающего постоянного напряжения управления от температуры корпуса

Зависимость неотпирающего постоянного напряжения управления от температуры корпуса

Зависимость отпирающего импульсного тока и напряжения управления от длительности импульса

При монтаже запрещается прилагать к изолированным выводам усилие, превышающее 0,98 Н (0,1 кгс). При креплении тиристоров к теплоотводу усилие затяжки не должно превышать 2,45 Н*м.

Пайка вывода катода допускается не ближе 7 мм от стеклянного изолятора, управляющего электрода — не ближе 3,5 мм, в течение не более 3 с с температурой паяльника не свыше +260°С.

При эксплуатации тиристора между катодом и управляющим электродом должен быть включен шунтирующий резистор сопротивлением 51 Ом.

При отрицательном напряжении на аноде тиристора подача тока управления не допускается.

Зависимости допустимого напряжения в закрытом достоянии от температуры корпуса

Зависимость времени включения от температуры корпуса

Зависимость скорости нарастания напряжения в закрытом состоянии от температуры корпуса

Зависимость скорости нарастания напряжения в закрытом состоянии от температуры корпуса

Конструкция и принцип действия

Состоит тиристорный ключ из трех частей:

• Анод.
• Катод.
• Вход.

Последний состоит из трех переходов p-n. При этом переключение переходов производится с очень большой скоростью. Вообще, принцип работы тиристора можно объяснить лучше, если рассмотреть схему связки двух транзисторов, связанных параллельно, как выключатели комплементарно регенеративного действия.

Конструкция тиристора

Итак, самая простейшая схема двух транзисторов, совмещенных так, чтобы при пуске ток коллектора поступал на NPN второго прибора через каналы NPN первого. А в это же время ток проходит обратный путь через первый транзистор на второй. По сути, получается достаточно простая связка, где база-эмиттер одного из транзисторов, в нашем случае второго, получает ток от коллектора-эмиттера другого прибора, то есть, первого.

Цепь постоянного тока

В цепи постоянного тока тиристор работает по принципу подачи импульса положительной полярности, конечно, относительно катода. На длительность перехода из одного состояния в другое оказывает большое воздействие ряд характеристик. А именно:

• Вид нагрузки (индуктивный, активный и прочее).
• Скорость нарастания импульса и его амплитуда, имеется в виду ток нагрузки.
• Величина самой токовой нагрузки.
• Напряжение в цепи.
• Температура самого прибора.

Популярные симисторы ON SEMICONDUCTOR

Симисторы (симметричные или двунаправленные тиристоры – триаки или triac) – полупроводниковые ключи, предназначенные для работы в сетях переменного напряжения, проводящие ток в обоих направлениях и имеющие симметричную вольт-амперную характеристику. В большинстве случаев симисторы используются в качестве ключевого регулятора переменного тока, вытеснив применяемые ранее для этого устройства, состоящие из двух встречно-параллельно включенных тиристоров.

На рисунке 1 приведены полупроводниковая структура симистора и квадранты с указанием напряжений на электродах для каждого режима работы.

Рис. 1. Полупроводниковая структура симистора и напряжения на электродах при работе в четырех квадрантах

Триак может управляться как положительным, так и отрицательным напряжением между управляющим электродом (затвором) и МТ1 (Main Terminal 1 – основной электрод 1 симистора). Эта особенность позволяет симистору работать во всех четырех секторах. При работе симистора на нагрузку в сети переменного тока 220 В (регуляторы скорости вращения двигателя, регуляторы яркости лампы или диммеры) полярности затвора и основного электрода МТ1 всегда совпадают. Из этого следует, что в таких случаях симисторы работают в первом и третьем квадрантах. При этом параметры коммутации триаков практически одинаковы, а затвор обладает максимальной чувствительностью. Вольт-амперная характеристика переключения для этого случая и основные параметры симистора приведены на рисунке 2.

Какие существуют разновидности тиристоров: краткие сведения

Развитие науки и электронных технологий в частности способствовало созданию большого количества полупроводниковых приборов с различной структурой слоев и переходов. (Смотрите картинку в начале статьи.)

Я относительно подробно показал выше структуру и принцип работы КУ202 и аналогичных тиристоров с тремя выводами. Однако это не полный обзор, а только частный случай, характерный для большинства подобных приборов.

Они отличаются по:

• количеству выводов и способу управления;
• проводимости;
• режимам работы;
• быстродействию;
• другим эксплуатационным параметрам.

Количество выводов

У основной четырехслойной структуры может быть создано 2, 3 или 4 контактных отвода для подключения к внешней схеме.

Что такое динистор

Корпуса с двумя выводами называют динисторами. Для открытия этих полупроводников между анодом и катодом импульсом подают повышенное напряжение.

По принципу работы динисторы бывают:

1. симметричные;
2. несимметричные.

Второй тип при обратном напряжении (плюс на катоде, а минус на аноде) всегда закрыт. Он ведет себя как диод и при аварийном токе сгорает. Симметричные же динисторы работают при любой полярности.

Как работает тринистор

Такое название закрепилось за триодными тиристорами (с третьим выводом управляющего электрода). Частный случай этих приборов мы уже разобрали, но на практике следует учитывать, что подобные изделия могут выпускаться с:

1. Катодным управлением, когда командный сигнал поступает по цепи управляющий электрод — катод.
2. Анодным — тот случай, что показан на примере КУ202.

При проверке работоспособности полупроводникового перехода следует учесть его конструкцию, а не бездумно копировать мою методику или любую другую, взятую из интернета.

Тринисторы могут выполняться с различными способами закрытия:

1. запираемые;
2. незапираемые.

Первым для перехода в закрытое состояние достаточно снизить ток по цепи «анод-катод». Вторым необходимо подать напряжение запирания на управляющий электрод.

Еще раз хочу подчеркнуть, что изложенная методика проверки на примере КУ202 применима для незапираемых тиристоров с управлением по аноду.

Виды проводимостей

В самом начале я сравнивал работу полупроводников с течением реки и заострил внимание на том, что через них ток проходит в одну сторону. Только это утверждение характерно для большинства, а не всех поголовно случаев

Однако учтите, что есть и иные конструкции, специально созданные:

1. с не высоким обратным напряжением, которые называют обратно-проводящими;
2. без нормировки обратной проводимости. Их применяют в схемах, исключающих появление обратного напряжения;
3. для пропускания тока в обе стороны по цепи анод-катод. Это симметричные тиристоры, называемые симисторами либо триаком (от англ — «triac»).

При их проверке следует в обязательном порядке учитывать конструктивные особенности электронных переходов.

Тринисторы чаще всего создаются для работы в схеме электронного ключа. Они управляют мощной силовой нагрузкой за счет подачи слабого сигнала команды через управляющий электрод.

Быстродействие

Этим параметром оценивают скорость перехода полупроводниковых изделий из закрытого состояния в открытое и наоборот. Он может быть критичен при работе сложных схем защит или управления технологическими процессами.

Импульсный режим работы

Созданы и такие приборы, способные мгновенно реагировать на быстро возникающие электротехнические ситуации на сложном производстве. Но в домашнем оборудовании их не применяют.

Особенности лавинных тиристоров

Такие конструкции имеют лавинную вольт-амперную характеристику. При подаче обратного напряжения развивается лавинный процесс. Такая ВАХ:

• устойчива к высоким перенапряжениям схемы;
• способна работать без дополнительных защит;
• равномерно перераспределяет энергию по последовательно подключенным полупроводниковым переходам.

Их используют в схемах защит полупроводниковых разрядников и преобразователях.

Тиристоры имеют очень много разновидностей внутренней схемы, корпусов и принципов работы. Проверка их технического состояния должна учитывать все эти особенности.

Довольно оригинально эта информация изложена в видеоролике владельца Радиолюбитель.

Поскольку тема про тиристоры, принципы их работы и проверки весьма обширная, то жду ваших дополнений или комментариев, которые будут полезны и понятны всем домашним электрикам, включая новичков.

Технические характеристики

Имея свойство пропускать переменный ток в обоих направлениях, КУ208Г может работать в сетях со стандартными 220В для включения/выключения мощной нагрузки. При этом, он рассчитан на значительно большее напряжение (до 400В), даже если будет закрыт. Рассмотрим его максимально допустимые значения этого популярного симметричного тиристора, впервые изготовленного ещё во времена советской промышленности.

Предельные эксплуатационные параметры

Основными максимальными эксплуатационными параметрами для тиристора КУ208Г (при Т _окр.= -60 оС … +70оС, если не указано другого) являются:

• напряжение на силовых электродах: в закрытом состоянии (U_{ЗСмакс.}) до 400В; в открытом (U_{ОСмакс.}) до 2В;
• ток в открытом состоянии (I_ОС): постоянный до 5А; переменный до 10А; перегрузочный до 30А (при f=50Гц);
• прямой импульсный ток управления(I_У) от 500мА до 1А (при t_И<50мкс);
• мощность рассеивания (P_У) до 10 Вт;
• рабочая температура (Т_окр.) от -60 оС до + 85оС;
• частота (f) до 400 Гц;
• статический потенциал до 2000 В.

Полярность подключения

Серия КУ208 при подключении в прямом направлении, т.е. при положительном напряжении на аноде «А2» относительно катода «А1», открывается импульсами подаваемыми на управляющий электрод (УЭ) с любой полярностью. Если вывод «А2» подключен к минусу, то управление возможно только отрицательным потенциалом на УЭ.

Особенности

Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:

• относительно невысокая стоимость приборов;
• длительный срок эксплуатации;
• отсутствие механики (то есть подвижных контактов, которые являются источниками помех).

В число недостатков приборов входят следующие особенности:

Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.

Симистор с креплением под радиатор

• Устройства подвержены влиянию переходных процессов, шумов и помех;
• Не поддерживаются высокие частоты переключения.

По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.

RC-цепочка для защиты симистора от помех

Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.

Преимущества симисторов в сравнении с электромеханическими реле и контакторами

Механический ресурс электромеханических реле ограничен и определяется максимально возможным количеством переключений. Количество переключений полупроводниковых ключей при правильном расчете и допустимых условиях эксплуатации приборов практически не имеет ограничений. Симисторы позволяют коммутировать нагрузку в каждом полупериоде напряжения сети. Электромеханические реле не могут переключать нагрузку с частотой, допустимой для триаков. Кроме того, высокая частота переключений электромеханических реле резко снижает их ресурс даже при малой нагрузке. Переключение реле вызывает искрообразование, поэтому необходимо применять специальные меры для искрогашения. В некоторых случаях полностью устранить образование искр не удается, что ведет к созданию мощных электромагнитных помех. Высокочастотные помехи могут приводить к сбоям в работе прецизионной чувствительной техники, а симисторные коммутаторы при переключении по нулевому уровню создают существенно меньшие помехи этого типа.

Конструкция

Конструктивно тиристор КУ202Н и вся серия выполнены в металлическом корпусе из медного сплава с покрытием, который имеет выводы под резьбу и два вывода под пайку различной толщины и высоты. Размер резьбового отвода или анода (А) составляет М6 под гайку. Выводы выполнены жесткими путем заливки эпоксидной смолой, но при выполнении монтажа не следует применять усилия более 0,98 Н.

При выполнении пайки силового вывода (К) необходимо соблюдать минимальное расстояние до стекла не менее 7 мм , так как высокой температурой его целостность может нарушиться. При выполнении подключения управляющего вывода (УЭ) следует выдержать расстояние до стекла не менее 3,5 мм по той же причине. При этом общее время удерживания паяльника не рекомендуется превышать более 3 с. Эффективная температура жала паяльного инструмента не должна превышать +260 градусов.

Советуем Вам также ознакомиться с параметрами стабилитрона д814а.

Параметры ОПТ

Основными параметрами однопереходных транзисторов являются:

η=RB1RB1+RB2=RB1RBB{displaystyle eta ={frac {R_{B1}}{R_{B1}+R_{B2}}}={frac {R_{B1}}{R_{BB}}}}

• напряжение срабатывания Ucp — минимальное напряжение на эмиттерном переходе, необходимое для перехода прибора из состояния с большим сопротивлением в состояние с отрицательным сопротивлением
• ток включения Iвкл — минимальный ток, необходимый для включения однопереходного транзистора, то есть перевода его в область отрицательного сопротивления
• ток выключения Iвыкл — наименьший эмиттерный ток, удерживающий транзистор во включенном состоянии
• напряжение выключения Uвыкл — напряжение на эмиттерном переходе при токе через него, равном Iвыкл;
• обратный ток эмиттера Iэо — ток утечки закрытого эмиттерного перехода

Распиновка

Цоколевка 13003 у большинства производителей выполняется в пластиковым корпусом ТО-126. У компании STMicroelectronics (STM) этот корпус называется SOT-32. Фирменный MJE13003 у компании Motorola имел пластиковый корпус — ТО-225A. Это тот же, немного улучшенный ТО-126, согласно системы стандартизации полупроводниковых приборов Jedec. Три гибких вывода из корпуса ТО-126, если смотреть на маркировку, имеют следующее назначение: самый левый контакт – база; посередине – коллектор; крайний справа – эмиттер.

В статье рассмотрено назначение выводов, встречающееся у большинства производителей, однако бывает и другая – нетипичная распиновка 13003 в ТО-126. У той же STM, если смотреть на прибор как описано выше, эмиттер будет слева, база справа, а коллектор посередине. Аналогичная цоколевка у KSE13003 (Fairchild Semiconductor). Очень редко, но встречаются приборы в корпусе ТО-220. Для наглядности просмотрите рисунок с цоколевкой от разных компаний.
