Что нужно знать владельцу такого зарядного устройства?
Если ваш выбор пал именно на этот тип автомобильных зарядных устройств, то нужно знать некоторые нюансы:
- Наберитесь терпения – зарядка не может происходить быстро, ведь автомобиль это же мобильный телефон. Средняя ее продолжительность составляет примерно 15-20 часов. Быстрая зарядка, которую так рекламируют и советуют в авто салонах, имеет свои подводные камни, среди которых быстрый износ аккумулятора и недолгий срок эксплуатации самого ЗУ.
- Не введитесь на удочку маркетологов – иногда в магазинах продавцы, обладающие особыми навыками убеждения и навязывания товара, продадут такой агрегат, который не подходит ни по одному из желаемых параметров. Поэтому, перед покупкой точно определите, какими характеристиками должен обладать агрегат, а также проконсультируйтесь о наиболее качественных моделях и добросовестных производителях.
- Учитывайте особенности своего автомобиля и места проживания – температурный режим окружающей среды – это один из самых важных показателей при выборе АКБ. Если средняя температура зимой начинается от -30°С, то наличие импульсного зарядника такое же значимое как и ремни безопасности.
- Место покупки – чтобы избежать подделок, коих сейчас на рынке немало, рекомендуется приобретать такой товар только в сертифицированных точках продаж. Сам же товар должен в обязательном порядке проверяться при покупателе на исправность, а также иметь гарантийный талон на год. За это время любые поломки с устройством должны устраняться мастером бесплатно. Запомните – дешево, не значит качественно, но и завышения цена не дает полной гарантии на беспроблемную эксплуатацию агрегата.
- Внимательно читайте инструкцию – зачастую многие пользователи импульсных зарядных устройств считают, что если принцип работы идентичен, то и управление такое же, но это не так. Каждая модель имеет свои технические особенности и нюансы, от исполнения которых зависит не только исправность зарядного устройства, но и срок годности самого аккумулятора.
Соблюдая эти рекомендации, выбор и эксплуатация зарядного устройства импульсного типа, не составит труда.
Проверка тиристора
Перед тем, как купить прибор, нужно знать, как проверить тиристор мультиметром. Подключить измерительный прибор можно только к так называемому тестеру. Схема, по которой можно собрать такое устройство, представлена ниже:
Фото — тестер тиристоров
Согласно описанию, к аноду необходимо подвести напряжение положительного характера, а к катоду – отрицательного
Очень важно использовать величину, которая соответствует разрешению тиристора. На чертеже показаны резисторы с номинальным напряжением от 9 до 12 вольт, это значит, что напряжение тестера немного больше, чем тиристора
После того, как Вы собрали прибор, можно начинать проверять выпрямитель. Нужно нажать на кнопку, которая подает импульсные сигналы для включения.
Проверка тиристора осуществляется очень просто, на управляющий электрод кнопкой кратковременно подается сигнал на открытие (положительный относительно катода). После этого если на тиристоре загорелись бегущие огни, то устройство считается нерабочим, но мощные приборы не всегда сразу реагируют после поступления нагрузки.
Фото — схема тестера для тиристоров
Помимо проверки прибора, также рекомендуется использовать специальные контроллеры или блок управления тиристорами и симисторами ОВЕН БУСТ или прочие марки, он работает примерно также, как и регулятор мощности на тиристоре. Главным отличием является более широкий спектр напряжений.
Видео: принцип работы тиристора
Расчет
Конечно, приведенные формулы дают приблизительный результат, так как параметры транзисторов имеют конструктивный разброс и зависят от температуры. Но эти расчеты позволяют получить начальную точку, с которой осуществляется тонкий подбор.
[Ток отпирания, мА
] = [Напряжение насыщения база – эмиттер транзистора, В ] / [Сопротивление R2, кОм ] – [Ток управляющего электрода, мА ]
Для аналога динистора ток управляющего электрода принимаем равным нулю.
[Отпирающее напряжение, В
] = ([Ток отпирания, мА ] + [Ток управляющего электрода, мА ]) * [Сопротивление R2, кОм ] + [Ток отпирания, мА ] * ([Сопротивление R1, кОм ] + [Сопротивление R3, кОм ])
[Ток удержания, мА
] = 2 * [Напряжение насыщения база – эмиттер транзистора, В ] / [Сопротивление R2, кОм ] – [Ток управляющего электрода, мА ]
[Напряжение запирания, В
] = [Напряжение насыщения база – эмиттер транзистора, В ] + [Напряжение насыщения коллектор – эмиттер транзистора, В ]
Эквивалент инжекционно-полевого транзистора
Инжекционно-полевой транзистор представляет собой полупроводниковый прибор с S-образной ВАХ. Подобные приборы широко используют в импульсной технике — в релаксационных генераторах импульсов, преобразователях напряжение-частота, ждущих и управляемых генераторах и т.д.
Такой транзистор может быть составлен объединением полевого и обычного биполярного транзисторов (рис. 5, 6). На основе дискретных элементов может быть смоделирована не только полупроводниковая структура.
Рис. 5. Аналог инжекционно-полевого транзистора п-структуры.
Рис. 6. Аналог инжекционно-полевого транзистора р-структуры.
Технические характеристики
Рассмотрим технические параметры тиристора серии КУ 202е. В этой серии представляются отечественные маломощные устройства, основное применение которых ограничивается бытовыми приборами: его используют для работы электропечей, обогревателей и т.д.
На чертеже ниже представлена цоколевка и основные детали тиристора.

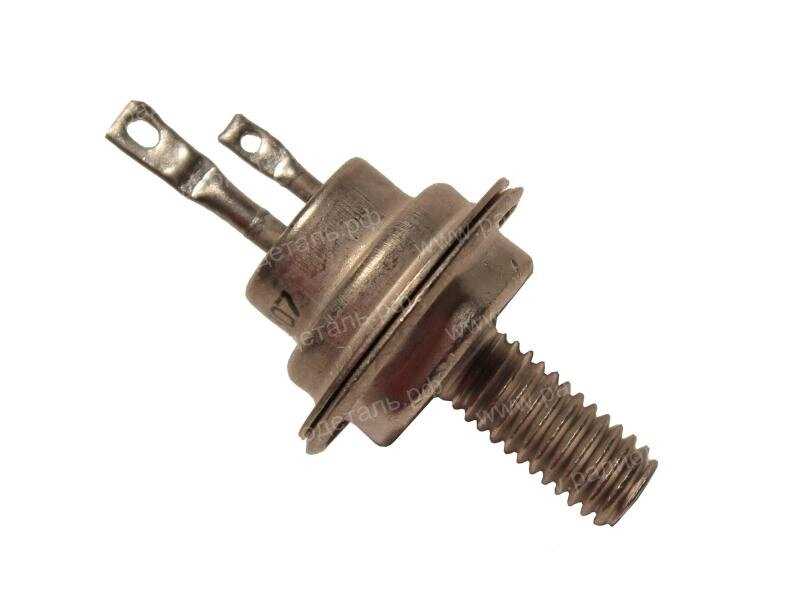

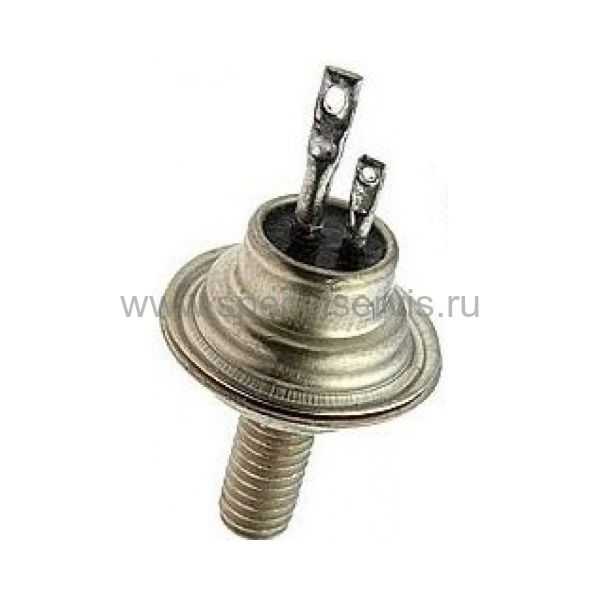

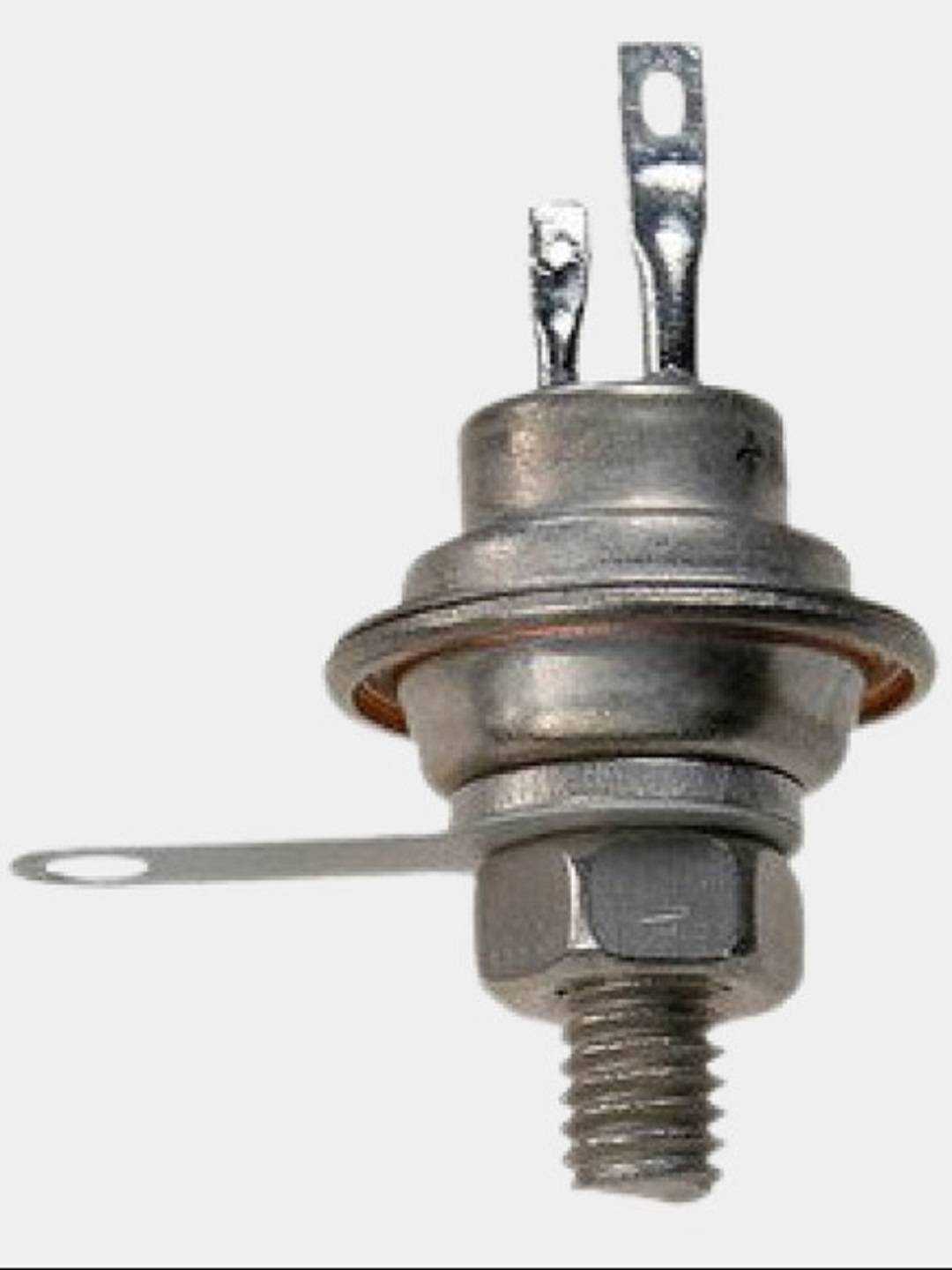

Фото – ку 202
- Установленное обратное напряжение в открытом состоянии (макс) 100 В
- Напряжение в закрытом положении 100 В
- Импульс в открытом положении – 30 А
- Повторяющийся импульс в открытом положении 10 А
- Среднее напряжение =0,2 В

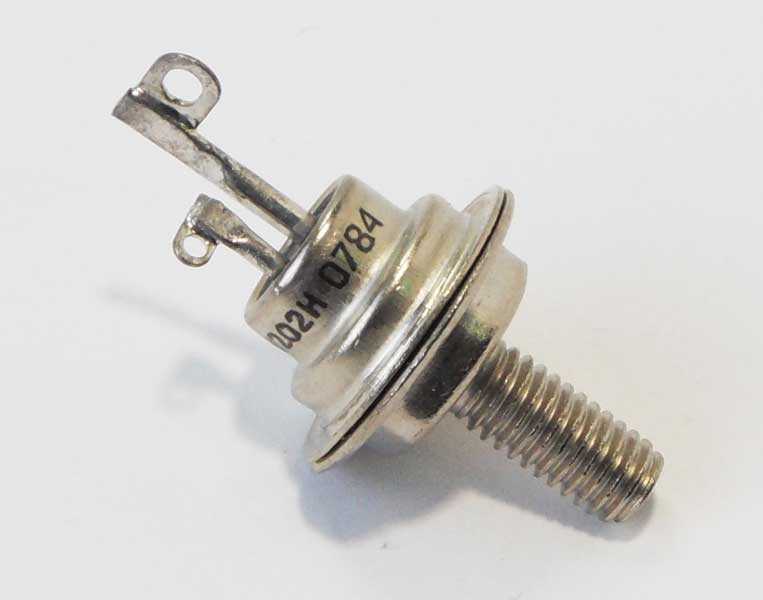

- Установленный ток в открытом положении Фото – тиристор ку202н
Цена тиристора зависит от его марки и характеристик. Мы рекомендуем покупать отечественные приборы – они более долговечны и отличаются доступной стоимостью. На стихийных рынках можно купить качественный мощный преобразователь до сотни рублей.

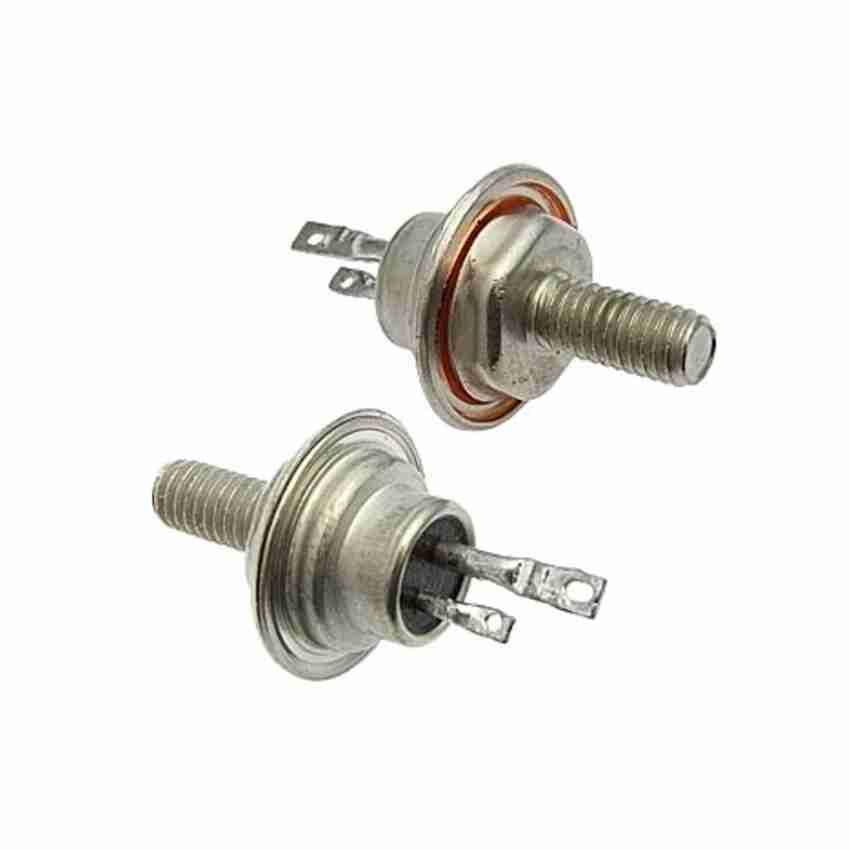

Тиристор КУ202Н принадлежит к группе триодных устройств со структурой p — n — p — n . Переходы созданы путем планарной-диффузии кремния. Тиристор предназначен для осуществления коммутации больших напряжений при помощи небольших уровней посредством дополнительного вывода. В зависимости от схемы включения он может открываться или закрываться, обеспечивая требуемые режимы работы устройства. Он применяется в системах блокировки, защиты, следящих приводах, дистанционно управляемых коммутационных системах, зарядных устройствах в качестве коммутатора или регулятора тока заряда.
Тиристор КУ 202Н купить можно еще во многих местах, потому что он является достаточно распространенным компонентом. Тем более его цена намного ниже, чем импортные аналоги. Также его можно найти во многих советских устройствах, начиная от блоков питания, заканчивая коммутационными приборами.
Проверка тиристора
Многих интересует, тиристор КУ202Н как проверить и как правильно включить в устройстве для проверки его работоспособности. Дело в том, что довольно часто он оказывается неисправен по различным причинам. Притом дефекты встречаются и у новых изделий.
Проверить тиристор можно несколькими способами:
- Использовать специальное устройство, которое анализирует параметры всех переходов.
- Применить мегомметр для проверки состояния основного перехода в обоих направлениях. В обратном направлении должен прозваниваться как обычный диод, в прямом включении он закрыт, в идеальном состоянии его сопротивление должно быть равно бесконечности.
Второй способ применим только к серии устройств с буквенным индексом М и Н. При этом можно устанавливать напряжение прозвонки до 400 В. Устройства с буквами К и Л только до 300 В, Ж и И – до 200 В и так далее. Прежде чем проверять таким способом изделие, необходимо сверить его технические характеристики со справочной таблицей. Иначе можно повредить устройство, даже не использовав его по назначению.
Менее мощные тиристоры могут быть проверены обычным мультиметром в режиме прозвонки (значок диода и звукового сигнала). В обратном направлении он звонится как диод, в прямом – бесконечность.
Важно! При осуществлении проверки тиристора в режиме диода, необходимо УЭ объединить с А
