Биполярный транзистор P609 — описание производителя. Основные параметры. Даташиты.
Наименование производителя: P609
Тип материала: Ge
Полярность: PNP
Максимальная рассеиваемая мощность (Pc): 1.5
W
Макcимально допустимое напряжение коллектор-база (Ucb): 30
V
Макcимально допустимое напряжение эмиттер-база (Ueb): 1
V
Макcимальный постоянный ток коллектора (Ic): 1.5
A
Предельная температура PN-перехода (Tj): 75
°C
Граничная частота коэффициента передачи тока (ft): 120
MHz
Ёмкость коллекторного перехода (Cc): 50
pf
Статический коэффициент передачи тока (hfe): 40
P609
Datasheet (PDF)
0.1. p607a p608a-b p609a-b.pdf Size:993K _russia
0.2. aop609.pdf Size:179K _aosemi
AOP609Complementary Enhancement Mode Field Effect TransistorGeneral Description FeaturesThe AOP609 uses advanced trench technology n-channel p-channelMOSFETs to provide excellent RDS(ON) and low VDS (V) = 60V -60Vgate charge. The complementary MOSFETs ID = 4.7A (VGS=10V) -3.5A (VGS=-10V)may be used in H-bridge, Inverters and other RDS(ON) RDS(ON) applications. Standard Product A

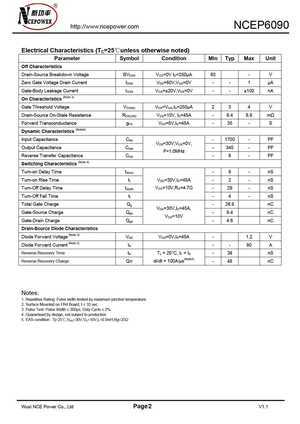

0.3. ncep6090.pdf Size:341K _ncepower
http://www.ncepower.com NCEP6090NCE N-Channel Super Trench Power MOSFET Description The NCEP6090 uses Super Trench technology that is uniquely optimized to provide the most efficient high frequency switching performance. Both conduction and switching power losses are minimized due to an extremely low combination of RDS(ON) and Qg. This device is ideal for high-frequency switchin
0.4. ncep6090k.pdf Size:405K _ncepower
http://www.ncepower.com NCEP6090KNCE N-Channel Super Trench Power MOSFET Description The NCEP6090K uses Super Trench technology that is uniquely optimized to provide the most efficient high frequency switching performance. Both conduction and switching power losses are minimized due to an extremely low combination of RDS(ON) and Qg. This device is ideal for high-frequency switch
Другие транзисторы… P605
, P605A
, P606
, P606A
, P607
, P607A
, P608
, P608A
, TIP3055
, P609A
, P633567
, P7009
, P701
, P701A
, P701B
, P702
, P7029
.
P609 Datasheet (PDF)
0.1. p607a p608a-b p609a-b.pdf Size:993K _russia
0.2. aop609.pdf Size:179K _aosemi
AOP609Complementary Enhancement Mode Field Effect TransistorGeneral Description FeaturesThe AOP609 uses advanced trench technology n-channel p-channelMOSFETs to provide excellent RDS(ON) and low VDS (V) = 60V -60Vgate charge. The complementary MOSFETs ID = 4.7A (VGS=10V) -3.5A (VGS=-10V)may be used in H-bridge, Inverters and other RDS(ON) RDS(ON) applications. Standard Product A
0.3. ncep6090.pdf Size:341K _ncepower
http://www.ncepower.com NCEP6090NCE N-Channel Super Trench Power MOSFET Description The NCEP6090 uses Super Trench technology that is uniquely optimized to provide the most efficient high frequency switching performance. Both conduction and switching power losses are minimized due to an extremely low combination of RDS(ON) and Qg. This device is ideal for high-frequency switchin
0.4. ncep6090k.pdf Size:405K _ncepower
http://www.ncepower.com NCEP6090KNCE N-Channel Super Trench Power MOSFET Description The NCEP6090K uses Super Trench technology that is uniquely optimized to provide the most efficient high frequency switching performance. Both conduction and switching power losses are minimized due to an extremely low combination of RDS(ON) and Qg. This device is ideal for high-frequency switch
Несколько слов о деталях:
При сборке усилителя, в качестве конденсаторов постоянной ёмкости (помимо электролитических), желательно применять слюдяные конденсаторы. Например типа КСО, такие, как ниже на рисунке.
Транзисторы МП40А можно заменить на транзисторы МП21, МП25, МП26. Транзисторы ГТ402Г – на ГТ402В; ГТ404Г – на ГТ404В;
Выходные транзисторы ГТ806 можно ставить любых буквенных индексов. Применять более низкочастотные транзисторы типа П210, П216, П217 в этой схеме не рекомендую, поскольку на частотах выше 10кГц они здесь работают плоховато (заметны искажения), видимо, из-за нехватки усиления тока на высокой частоте.
Площадь радиаторов на выходные транзисторы должна быть не менее 200 см2, на предоконечные транзисторы не менее 10 см2.
На транзисторы типа ГТ402 радиаторы удобно делать из медной (латунной) или алюминиевой пластины, толщиной 0,5 мм, размером 44х26.5 мм.
Пластина разрезается по линиям, потом этой заготовке придают форму трубки, используя для этой цели любую подходящую цилиндрическую оправку (например сверло).
После этого заготовку (1) плотно надевают на корпус транзистора (2) и прижимают пружинящим кольцом (3), предварительно отогнув боковые крепёжные ушки.
Кольцо изготовляется из стальной проволоки диаметром 0,5-1,0 мм. Вместо кольца можно использовать бандаж из медной проволоки.
Теперь осталось загнуть снизу боковые ушки для крепления радиатора за корпус транзистора и отогнуть на нужный угол надрезанные перья.
Подобный радиатор можно также изготовить и из медной трубки, диаметром 8мм. Отрезаем кусок 6…7см, разрезаем трубку вдоль по всей длине с одной стороны. Далее на половину длины разрезаем трубку на 4 части и отгибаем эти части в виде лепестков и плотно надеваем на транзистор.
Так как диаметр корпуса транзистора где-то 8,2 мм, то за счёт прорези по всей длине трубки, она плотно оденется на транзистор и будет удерживаться на его корпусе за счёт пружинящих свойств.
Резисторы в эмиттерах выходного каскада – либо проволочные мощностью 5 Вт, либо типа МЛТ-2 3 Ом по 3шт параллельно. Импортные пленочные использовать не советую – выгорают мгновенно и незаметно, что ведет к выходу из строя сразу нескольких транзисторов.
