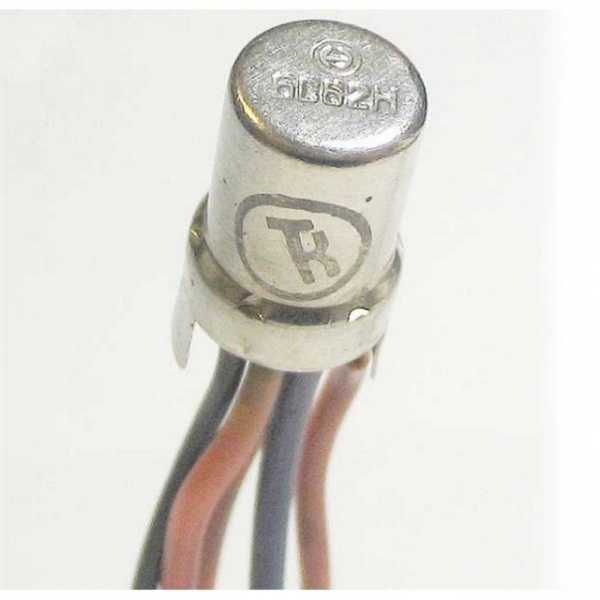

Лампа 6С62Н триод

История

Изобретён и запатентован в 1906 году американцем Ли де Форестом. Обычно используется для усиления, генерации и преобразования электрических сигналов.

Наименование триод

в 1950—1970 годах, во времена становления полупроводниковой электроники, также употреблялось и для транзисторов — по числу выводов, часто с уточнением:полупроводниковый триод, или с указанием материала: (германиевый триод,кремниевый триод).

Триоды были первыми устройствами, которые использовались для усиления электрических сигналов в начале XX века.

Нелинейность вольт-амперной характеристики триода пропорциональна квадратному корню из третьей степени величины тока анода, то есть она имеет более высокую линейность, чем полупроводниковые транзисторы XX века. Благодаря этому вакуумные триоды вносят минимальные нелинейные искажения в усиливаемый сигнал.

В ходе дальнейшего совершенствования триода были разработаны многосеточные лампы: тетрод, лучевой тетрод, пентод и другие.

Двойные триоды

Двойной триод с объединённым катодом. Условное графическое обозначение. а1 — анод первого триода, а2 — анод второго триода, с1 — сетка первого триода, с2 — сетка второго триода, к — катод, п — подогреватель катода. Российский двойной триод 6Н2П Комбинированные лампы, конструктивно представляющие сборки двух и более индивидуальных триодов, заключенных в общую вакууммированную колбу, называют двойными триодами

. Обычно оба триода имеют раздельные и изолированные друг от друга системы электродов — анодов, сеток и катодов. Существуют типы сдвоенных триодов с общим катодом. Практически всегда цепи накала обоих катодов электрически соединены внутри баллона и из баллона выведено только два вывода накала.

В основном, двойные триоды — приборы, предназначенные для работы в усилителях звуковых частот (УНЧ), схемах промышленной автоматики, переключательных схемах. Но существуют и высокочастотные сдвоенные триоды, например, 6Н3П.

На закате ламповой эры, с целью повысить интеграцию ламповых схем, выпускались строенные триоды (конструктив «компактрон» (англ. compactron), где в одном баллоне совмещались три триода, однако эти лампы, в отличие от двойных триодов, не получили массовое распространение. В то время в промышленности наиболее широко применялись маломощные двойные триоды 6Н2П, 6Н1П, 12AX7, 6SN7, 6SL7, другие.

Применение сдвоенных триодов улучшало массогабаритные характеристики электронной аппаратуры.

Отечественные двойные триоды

Основная статья: Двойные электровакуумные триоды производства СССР

• 1Н3С — двойной триод, малой мощности, с общим катодом прямого накала. Предназначен для использования в выходных каскадах УНЧ (до 1,5 Вт), работающих в классе В, что позволяет работать с батарейным питанием.
• 6Н5С ,6Н13С — двойной низкочастотный мощный триод, с октальным цоколем, аналог 6AS7. Предназначен для работы в стабилизаторах напряжения. Может эффективно использоваться в высококачественных УНЧ; на базе современных 6Н13С российского производства строится большинство современных бестрансформаторных ламповых усилителей.
• 6Н7С — двойной низкочастотный триод с общим катодом, с октальным цоколем, аналог 6N7. Предназначался для дифференциальных каскадов усилителей НЧ, а также для оконечных каскадов УНЧ, работающих в классе В.
• 6Н8С — низкочастотный двойной триод, c октальным цоколем, аналог 6SN7 — наиболее распространённой лампой в современной аппаратуре. Предназначен для усиления сигналов низкой частоты.
• 6Н9С — низкочастотный двойной триод c высоким коэффициентом усиления, с октальным цоколем, аналог 6SL7. После снятия с производства выпускался аналог в «пальчиковом» корпусе 6Н2П. Предназначен для усиления сигналов высокой[уточнить ] частоты. Применяется в телевизионной и приёмно-передающей аппаратуре.
• 6Н1П — двойной миниатюрный низкочастотный триод, функциональный аналог 6Н8С и 6DJ8. Отличается более высоким током накала. Производились импульсные версии 6Н1П-И с повышенной предельной эмиссией электронов на катоде.
• 6Н2П — двойной миниатюрный низкочастотный триод с высоким коэффициентом усиления, функциональный аналог 6Н9С. Электрический аналог широко распространенной лампы 12AX7, но несовместим с ней по разводу электрических выводов.
• 6Н3П — двойной миниатюрный высокочастотный триод. Широко применялся в отечественных гражданских радиоприёмниках — на 6Н3П строились блоки преобразования частоты УКВ диапазона.
• 6Н23П — двойной миниатюрный триод, функциональный аналог ECC88. Предназначен для широкополосного усиления напряжения высокой частоты, схем промышленной автоматики.
• 6Н6П ,6Н30П — двойные миниатюрные триоды средней мощности. Предназначены для усиления низкой частоты и работы в импульсных схемах, а также в двухтактных выходных каскадах УНЧ малой мощности. 6Н30П — вероятно, единственная из советских ламп, не имеющих зарубежных аналогов, которая используется в современных зарубежных промышленных изделиях.
• 6Н17Б — двойной малогабаритный триод малой мощности.

Особенности первой версии моего усилителя. Почему я отказался от параллельного включения выходных ламп

Параллельное соединение ламп в выходном каскаде действительно несколько увеличило выходную мощность. Но в последствии я от этого отказался, так как в случае со стерео усилителем одной лампы на выходе каждого канала оказалось вполне достаточно, но при этом усилитель потребляет в 2 раза меньшую мощность и меньше нагревается силовой трансформатор. Так как я уже установил на шасси 4 панельки под выходные лампы, я решил перепаять две крайнее панельки под цоколевку ламп 6П14П.

Теперь в усилителе можно использовать либо 2 лампы 6П1П, либо две 6П14П, в зависимости от того, какие ламы у вас есть. Усилитель прекрасно работает с пентодами 6П14П. Может быть даже лучше, так как выходные трансформаторы изначально рассчитаны на лампы 6П14П. Проблема в том, что нельзя просто вставить 6П14П вместо 6П1П в панельку, так как у ламп не совпадает цоколевка. Кроме того, тетроды 6П1П хорошо работают с фиксированным смещением, тогда как пентоды 6П14П рекомендуется использовать в схеме с автоматическим смещением. Сейчас на шасси усилителя есть две дополнительных панельки под 6П14П, и я могу использовать любые лампы по моему выбору и оценить разницу в звуке., и те. При этом в случае использования 6П1П они работают с фиксированным смещением, а если установить 6П14П они будут работать с автоматическим. Это реализовано просто разной распайкой панелек под лампы.

Если вы захотите повторить данный усилитель, вам совершенно не обязательно мудрить с разными типами ламп. Вы можете сделать усилитель либо под 6П14П (EL84) либо под 6П1П. И даже не нужно делать дополнительный стабилизатор напряжения для фиксированного смещения 6П1П — эти лампы прекрасно работают и с автоматическим смещением. Можно сильно упростить усилитель если использовать автоматическое смещение также и в случае использования 6П1П. Фиксированное смещение — это моя прихоть в данном усилителе.

Также возможно имеет смысл сразу сделать этот усилитель именно под лампы 6П14П, так как эти лампы сейчас более доступны. особенно их зарубежный аналог EL84. Их можно легко заказать в Китае на Алиэкспресс. Схему изменений в для 6П14П я помещу далее в статье.

Лампа EL84 с Алиэкспресс (полный аналог советской 6П14П)
