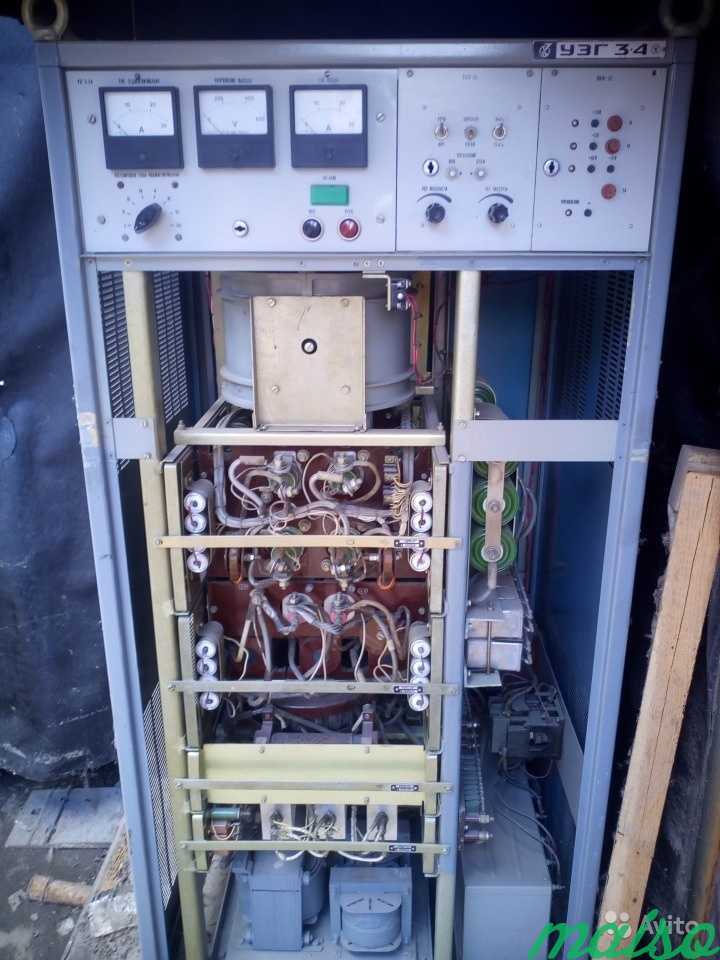

Генератор УЗГ-2-4М

ВАННЫ С ПЬЕЗОКЕРАМИЧЕСКИМИ ПРЕОБРАЗОВАТЕЛЯМИ НА ЧАСТОТУ 37, 44 кГц

Расшифровки обозначений приведены внизу страницы.

Тип ванны	Объем,л	Габаритные размеры рабочего объема, мм	Потребляемая мощность, кВА, менее	Конструктивные особенности, исполнение, нагрузка генератор
УЗВ7-0,063/37	0,5	15×83×65	0,09	ЕК, АПЧ
УЗВ8-0,063/37	1,0	155×140×65	0,12	ЕК, АПЧ
УЗВ3-0,1/37	1,5	238×136×65	0,12	ЕК, АПЧ
УЗВ6-0,063/37	1,5	153×140×100	0,12	ЕК, АПЧ, Т, П
УЗВ2-0,1/37	2,5	238×136×100	0,12	ЕК, АПЧ
УЗВ1-0,1/37	2,5	238×136×100	0,12	ЕК, АПЧ, Т, П
УЗВ1-0,16/37	3,5	300×150×100	0,3	ЕК, АПЧ, Т, П, СК
УЗВ2-0,16/37	5,4	300×150×150	0,3	ЕК, АПЧ, Т, П, СК
УЗВ2-0,25/37	9,2	300×238×150	0,5	ЕК, АПЧ, Т, П, СК
УЗВ3-0,25/37	9,2	500×136×150	0,5	ЕК, АПЧ, Т, П, СК
УЗВ1-0,4/37	13,0	239×300×150	0,9	ЕК, АПЧ, Т, П, СК
УЗВ2-0,63/37	20,0	500×300×150	1,2	ЕК, АПЧ, Т, П, СК
УЗВ2-0,4/37	25,0	270×370×270	1,2	ЕК, АПЧ, Т, П, СК
УЗВ2-1,0/37	50	600×350×270	1,3	ЕК, АПЧ, Т, П, СК
УЗВ1-1,0/22	90,0	650×350×400	2,0	ЕК, АПЧ, Т, П, СК
УЗВ1-2,0/22	150,0	650×600×400	3,0	ЕК, АПЧ, Т, П, СК
УЗВ1-3,0/22	250,0	650×1000×400	4,0	ЕК, АПЧ, Т, П, СК
УЗВ1-6,0/22	600,0	750×2000×400	8,0	ЕК, АПЧ, Т, П, СК
УЗВ1-9,0/22	800,0	1000×2000×400	14,0	ЕК, АПЧ, Т, П, СК

Указания по выбору, монтажу и эксплуатации

2.1 Общие указания по применению устройства УЗГ-ПВ

Выбор места установки должен производиться в соответствии с их климатическим исполнением (см. табл. 5). В условиях воздействия агрессивных сред, повышенных или пониженных температур, а так же при необходимости обеспечения высокой надежности работы следует использовать УЗГ-ПВ, смонтированное в коробке наружной установки КНУ-3 (или аналог). Установка производится на поверхность c помощью винтов или шурупов через проушины (см. рис. 1 слева) или на рейку DIN (см. рис.1 справа) с помощью монтажного основания Commeng DR MH-1.

Выбор устройства УЗГ-ПВ производится в зависимости от максимального рабочего тока.

Рабочий ток в цепи громкоговорителя рассчитывается исходя из его мощности и рабочего напряжения усилителя. Например, для громкоговорителя мощностью 25 Вт и рабочим напряжением 100 В максимальный рабочий ток равен примерно 250 мА. При выборе типа следует учитывать влияние повышенной температуры на ток срабатывания (см. п.1.2).

В том случае, если (с учетом поправки на температуру) ток в защищаемой цепи менее 145 мА, то вместо УЗГ-ПВ рекомендуется использовать абонентские защитные устройства АЗУ-МТНР, АЗУ-МЦ. Если ток более 2,4 А, то нужно использовать устройства защиты фидерных линий проводного вещания УЗФЛ-ПВ.

2.2 Подключение заземления к УЗГ-ПВ

Следует помнить, что в любом случае при монтаже громкоговорителя и защитного устройства необходимо безусловно выполнять правила электробезопасности.

При наличии заземленных конструкций (корпус шкафа, металлическая опора, естественный заземлитель и т.п. контакт защитного заземления устройства подключается к ним. При установке в помещениях (например, для защиты выходов усилителей) устройство защиты должно подключаться к той же шине заземления, что и усилитель.

Для подключения рекомендуется использовать многожильный медный провод сечением 6-10 мм². Длина провода должна быть, по возможности, максимально короткой.

Если громкоговоритель имеет металлический корпус, его рекомендуется электрически соединить с контактом защитного заземления УЗГ-ПВ. В этом случае устройство защиты будет работать даже без заземления.

2.3 Монтаж УЗГ-ПВ

УЗГ-ПВ устанавливается в местах, укрытых от прямого воздействия осадков (на чердаках, в подвалах, в шкафах и ящиках). Крепление производится через круглые проушины диаметром 4,5 мм. Расстояние между центрами проушин – 62 мм. Возможна установка на рейку DIN, для чего используется монтажное основание Commeng DR MH-1.

В том случае, если в месте установки устройства температура и влажность незначительно отличается от наружной (под навесами, в шкафах без герметичных вводов и т.п.) или же при наличии коррозионно-активных агентов в атмосфере (морской или загрязненный промышленными выбросами воздух) следует использовать устройство с гелезаполненными контактами (УЗГ-ПВ гель).

Для подключения к клеммным колодкам устройства используются кабели с сечением жил 0,32 – 1,0 мм². Для подключения заземления следует использовать многожильный медный провод типа ПВ-3 сечением 6-10, но не менее 4 мм². Провод может быть подключен как непосредственно к контакту заземления, так и с помощью кабельного наконечника.

2.4 Проверка исправности

После воздействия помех на линии, к которым подключено устройство, в случае выхода из строя защищаемого оборудования, следует проверить его исправность в соответствии с документом «Периодичность и содержание проверок устройств защиты от перенапряжений». Рекомендуется включить проверку в ежегодные регламентные работы по техническому обслуживанию. Для продления срока службы проверка должна производиться обязательно.

Ультразвуковые ванны позволяют

обезжирить разнообразные детали машиностроения от мелкой стружки после механической обработки, от полировальных паст и других производственных загрязнений
обезжирить крепеж и мелкие детали перед гальванопокрытием
очистить от машинного масла, частичек абразива и налипшей грязи детали двигателей внутреннего сгорания, поршневые кольца топливных фильтров, детали газовых турбин, шарикоподшипники, кольца подшипников качения, калибры, зубчатые кольца, детали шарнирных соединений, линотипные матрицы, пресс-формы, шестерни, детали карбюраторов, печатных картриджей и типографских барабанов, узлы печатных плат радиоаппаратуры, реле, пластмассовые светорассеиватели
очистить от окалины инструмент — свёрла, резцы, лерки, надфили, напильники; очистить от ржавчины и окалины, консервирующей смазки листовую сталь
очистить от нароста коррозии и нагара трубы; отмыть в дезинфицирующих растворах хирургический инструмент, шприцы, медицинские ампулы и флаконы
очистить от цемента детали зубных протезов при изготовлении, наростов и других образований на мостах, искусственных зубах; отмыть консервную тару, банки, ёмкости
очистить детали ювелирного производства, оптические стёкла, прецизионные детали электровакуумного производства, часовые детали
очистить поверхности элементов полупроводниковых приборов, поверхности кристаллов кремния, германия или других материалов, используемых в производстве прецизионных приборов и оптике.

Это далеко не исчерпывающий перечень применений, которые могут быть реализованы при помощи ультразвуковых ванн.

Выбор конкретных технологических параметров процесса и необходимого оборудования определяется многими факторами — степенью загрязнений, их физико-химическими свойствами и прочностью сцепления с поверхностью изделия; размерами, конфигурацией и развитостью очищаемой поверхности изделия, требованиями к качеству очистки, требуемой производительностью процесса, условиями эксплуатации.

Мощный ультразвуковой генератор

Эта схема может выдавать ультразвуковой сигнал мощностью в несколько ватт с
применением пьезоэлектрического твитера или преобразователя другого типа.
Рабочая частота — от 18000 до 40000 Гц, она может изменяться подбором емкости конденсатора С1.
При больших значениях емкости будет формироваться сигнал в звуковом диапазоне,
что позволяет использовать схему в аварийной сигнализации и других устройствах. В этом случае твитер может быть заменен обычным громкоговорителем.

Схема потребляет несколько сот миллиампер от источника питания 9 или 12 В. Батарейки рекомендуются только для кратковременных режимов работы.

Можно использовать это устройство для отпугивания собак и других животных, установив его около мест для сбора мусора и др.

Ультразвуковой режим работы достигается при величине емкости С1 от 470 до 2200 пФ. Для сигнала звукового диапазона требуется емкость в диапазоне 0,01-0,012 мкФ.

Принципиальная схема мощного ультразвукового генератора показана на рисунке, перечень элементов приведен в таблице.

Мощный ультразвуковой генератор. Все транзисторы должны быть смонтированы на радиаторах

Обозначение	Описание
IC1	Интегральная схема КМОП 4093
Q1, Q3	Кремниевый n-p-n транзистор, TIP31
Q2, Q4	Кремниевый p-n-p транзистор, TIP32
SPKR	Твитер или громкоговоритель, 4-8 Ом
R1	Потенциометр, 100 кОм
R2	Резистор, 10 кОм, 0,25 Вт, 5%
R3, R4	Резистор, 2,2 кОм, 0,25 Вт, 5%
С1	Пленочный или керамический конденсатор, 1200 пФ или 0,022 мкФ
С2	Электролитический конденсатор, 100 мкФ, 12 В

Транзисторы должны быть смонтированы на радиаторах. Все компоненты можно поместить в пластмассовый корпус

4. Информация для заказа

Устройство защиты громкоговорителей УЗГ-ПВ выпускаются по ТУ 6677-008-38164566-2014. Производитель Commeng (ООО «Комменж»). При заказе необходимо указать полное название устройства из табл. 6

Таблица 6. Номенклатура устройств защиты громкоговорителей проводного вещания УЗГ-ПВ

Наименование устройства	Вид защиты	Исполнение	Максимальный рабочий ток
Комменж УЗГ-ПВ	от импульсных помех	Обычное	2,4 А
Комменж УЗГ-ПВ-0,25	от импульсных помех и сверхтоков	0,25 А
Комменж УЗГ-ПВ-0,5	0,5 А
Комменж УЗГ-ПВ-1	1,0 А
Комменж УЗГ-ПВ гель	от импульсных помех	Обычное с гелезаполненные контакты	2,4 А
Комменж УЗГ-ПВ-0,25 гель	от импульсных помех и сверхтоков	0,25 А
Комменж УЗГ-ПВ-0,5 гель	0,5 А
Комменж УЗГ-ПВ-1 гель	1,0 А
