Маркировка конденсаторов: керамических, танталовых, обозначение и расшифровка

КМ 5Н30 68Н (зелёные)

Следующая группа КМ керамических конденсаторов зеленого цвета это КМ 5Н30 68Н (зелёные)

Внизу после Н30 находится маркировка 68Н и еще ниже в основном месяц и год выпуска данного конденсатора. в прошлом году была цена S1,594 за один грамм. Квадратные в основном, но смотрите на маркировку, зеленые и светло-зеленые КМ конденсаторы этой группы.

Конденсаторы КМ 5Н30 68Н (зелёные) широко применяются в различных радиоэлектронных цепях для разделения переменной и постоянной составляющей полезных сигналов между каскадами, а также для эффективного подавления пульсаций выпрямленного напряжения. Благодаря своим свойствам, представленные элементы используются в системах связи, в измерительном, научном, промышленном оборудовании.

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

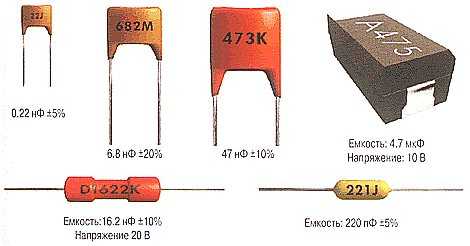

Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0».

Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

КодЕмкость Емкость Емкость

109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

КодЕмкостьЕмкостьЕмкость

1622	16200	16,2	0,0162
4753	475000	475	0,475

Вместо десятичной точки может ставиться буква R.

Код Емкость

R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

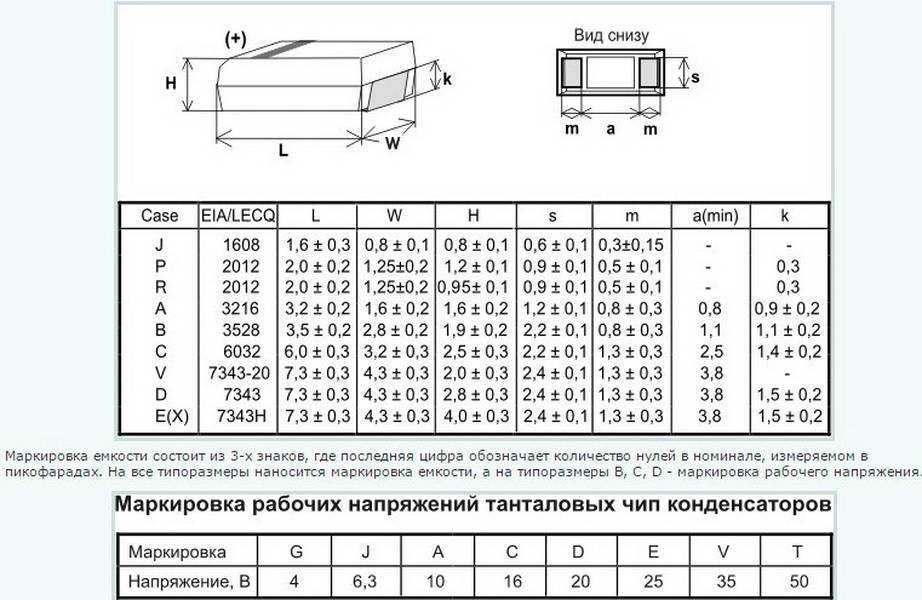

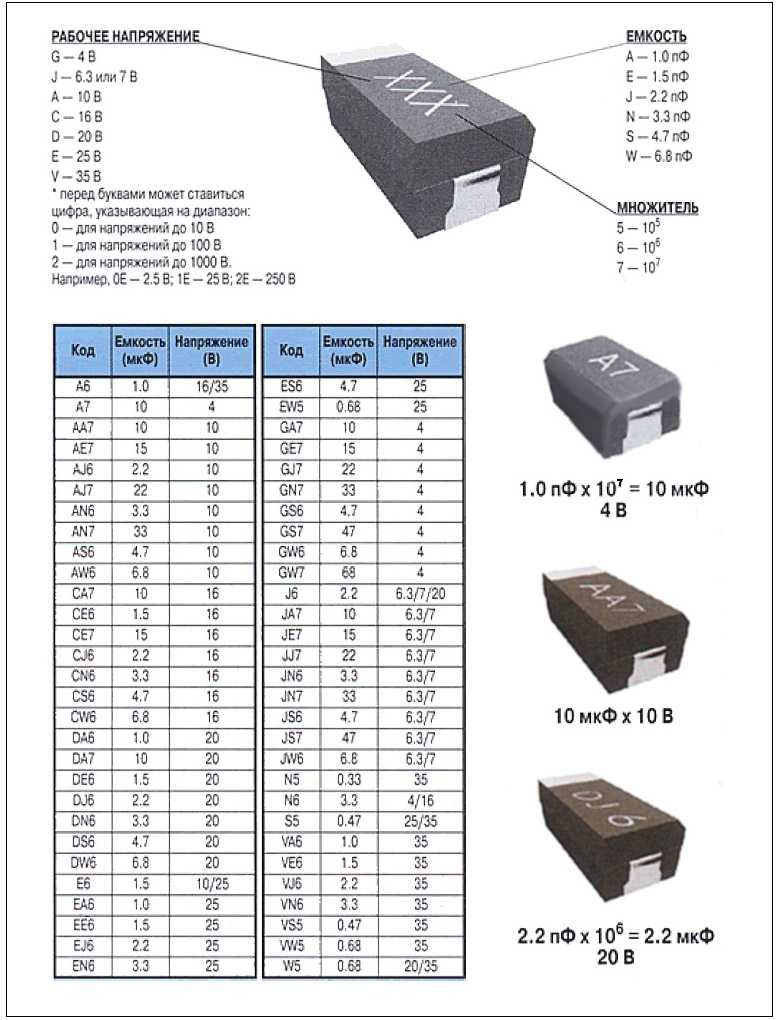

Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.
