Конденсатор ФТ

В каких местах рекомендовано устанавливать высокочастотные динамики?

Производители рекомендуют много мест, в которых можно разместить высокочастотные динамики, чаще всего на уровне ушей. Другими словами, направить их как можно выше на слушателя. Но не все согласны с подобным мнением. Такая установка не всегда удобна. Она зависит от конкретных обстоятельств. И количество вариантов установки довольно-таки большое.

• Уголки зеркал. В процессе поездки они не будет вызывать дополнительный дискомфорт. Притом красиво впишутся в интерьер транспортного средства;
• Приборная панель. Монтаж можно выполнить даже с помощью двухстороннего скотча;
• Подиумы. Здесь есть два варианта. Первый – поставить твитеры в штатный подиум (который идёт в комплекте с пищалкой), второй – изготовить подиум самостоятельно. Последний случай более сложен, но при этом гарантирует более качественный результат.

Куда лучше всего направлять твитеры?

Проектируя автозвук, можно выбрать один из двух вариантов:

1. каждый твитер направляется на слушателя. То есть, правую пищалку направляют на водителя, левую – также на него;
2. Диагональная установка. Другими словами, твитер справа направляется на левое сиденье, в то время как левый динамик – на правое.

Выбор того или иного варианта зависит от индивидуальных предпочтений владельца. Для начала можно направить вч динамики на себя, а потом попробовать диагональный способ. После тестирования владелец сам решит, нужно выбрать первый способ, либо отдать предпочтение второму.

Применение конденсаторов в ВЧ и СВЧ

В высокочастотных приложениях наибольшее распространение получили конденсаторы на основе керамических, стеклянных и органических диэлектриков. Из числа последних наибольшее распространение получили изделия на основе диэлектриков из поликарбоната, полиэстера и полипропилена. Также в текущем десятилетии нынешнего века получили значительное развитие конденсаторы с использованием кремниевых материалов и технологий.

Рассмотрим наиболее распространенные и широко применяющиеся сегодня типы конденсаторов. В связи с развитием новых технологий микроминиатюризации и широким распространением их не только в специальных отраслях промышленности, но и в бытовой технике одним из самых распространенных типов конденсаторов являются керамические конденсаторы.

Как выбрать

В данный момент на рынке происходить смена лидера, вместо тороидальных громоздких приходят устройства импульсного типа. Для выбора наилучшего конденсатора любителям качественной музыки необходимо отталкиваться от важных критериев:

• тип;
• компания изготовитель;
• импеданс;
• мощность всей системы;
• цепи напряжения;
• цена изделия.

Важно учитывать тот факт, что при необходимости или изменившихся потребностях под каждую модель можно подобрать сопоставимые заменители, они могут по техническим качествам и не проигрывать именитым моделям, а наоборот ни в чем им не уступать и стоить на порядок дешевле. Выбирая устройство без посторонней помощи, необходимо тщательно изучить весь предлагаемый на рынке ассортимент сравнивая технические показатели и найти побольше отзывов о моделях

Благодаря такому детальному и скрупулезному анализу можно лучше разобраться в типах устройств, которые можно устанавливать на соответствующую аудио аппаратуру

Выбирая устройство без посторонней помощи, необходимо тщательно изучить весь предлагаемый на рынке ассортимент сравнивая технические показатели и найти побольше отзывов о моделях. Благодаря такому детальному и скрупулезному анализу можно лучше разобраться в типах устройств, которые можно устанавливать на соответствующую аудио аппаратуру.

Лучшим выбором будет два типа конденсаторов – это бумажный и пленочный. Отличительной чертой их будет хорошее качество и устойчивая к износу конструкция, в этом они сильно превосходят электролитические. Понятно, что модели от популярных фирм стоят дороже, но кто захочет постоянно заменять неисправные детали вместо наслаждения чистым звуком? Успехов в покупке!

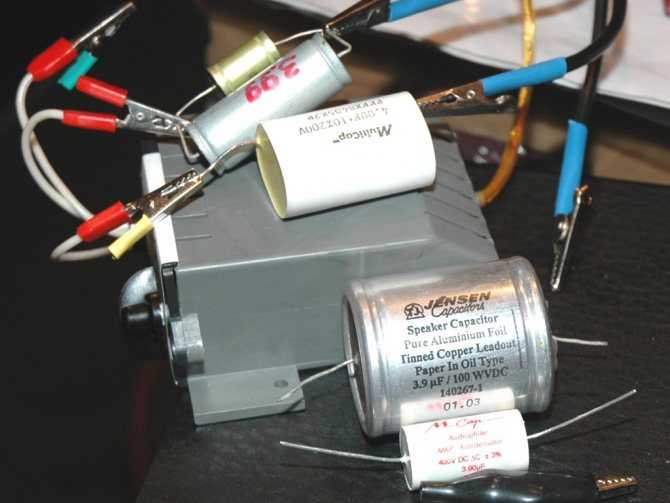

Какой конденсатор ставить на ВЧ динамик

Для получения качественного звучания акустических систем, нужно очень тщательно подходить к выбору конденсатора. Какой конденсатор нужен для динамика ВЧ. Китайские производители недорогих колонок ставят последовательно с катушкой высокочастотного динамика электролит ёмкостью 2-10 мкф.

Изделия такого типа являются полярными и по определению предназначены для работы в цепях постоянного тока. На переменном токе они ведут себя не совсем корректно, поэтому для подключения высокочастотного динамика в акустической системе из двух или трёх громкоговорителей нужно использовать плёночные изделия соответствующей ёмкости. Если имеется недорогая акустическая система китайского производства, то достаточно вскрыть её, и заменить электролит, на полипропиленовый или бумажный конденсатор, чтобы почувствовать разницу.

Особенности подключения

Пищалка – это элемент стереосистемы, задачей которого является воспроизведение звука частотой от 3000 до 20 000 герц. Магнитола же выдаёт полный спектр частот, начиная от пяти герц и заканчивая 25 000 герцами.

Пищалка может качественно воспроизвести только автозвук, частота которого составляет минимум две тысячи герц. Если на неё подать более низкочастотный сигнал, он не будет воспроизводиться, а при достаточно большой мощности, на которую рассчитаны средне- и низкочастотные динамики, пищалка может выйти из строя. При этом о каком-либо качестве проигрывания не может быть и речи. Для долговечной и надежной работы пищалки следует избавиться от низкочастотных составляющих, которые присутствуют в общем спектре. То есть, сделать так, чтобы на неё попадал только рекомендованный диапазон рабочих частот.

Первым и самым простым способом отсечения низкочастотной составляющей является последовательная установка конденсатора. Он хорошо пропускает высокочастотную полосу частот, начиная от двух тысяч герц и более. И не пропускает частоты ниже 2000 Гц. По сути, это простейший фильтр, возможности которого ограничены.

Маркировка конденсаторов импортного производства

На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.

Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.

Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.

Цветовая маркировка импортных конденсаторов

Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.

Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну

ДОМОСТРОЙСантехника и строительство

Нет, нет, не пугайтесь! Если вы доучились до 9-ого класса, это для вас будет семечки.

В этой главе мы узнаем (а точнее вспомним) много нового об электричестве, а потом в двух словах я вам расскажу, как делать фильтры. Так что можете сразу перейти к самому интересному и не париться.

Для тех, кто все же не боится париться я, для начала расскажу для чего же нужны эти самые пресловутые фильтры. Как вы уже поняли, эти фильтры фильтруют. На самом деле все эти фильтры являются фильтрами низких частот (электрический сигнал с частотой звука – это сигнал низкой частоты, а высокой – это уже радиочастоты), но для упрощения разделим их на низкочастотные фильтры (ФНЧ) и высокочастотные фильтры (ФВЧ). ФВЧ отсекают (как серпом), т.е. просто не пропускают низкочастотную составляющую сигнала, а ФНЧ – высокочастотную. Электрический сигнал с частотой звука представляет из себя приблизительно вот что:

Рисунок 0 Что мы здесь видим? Мы видим диаграмму. Эта фиолетовая (или лиловая, или сиреневая, а для дальтоников — серенькая) линия показывает, как в течение времени изменяется напряжение в проводах, подключенных к колонке. Состоит эта диаграммка из вытянутых (низкочастотных) и сжатых (высокочастотных) гармошечек. Если к этому участку фонограммы применить ФНЧ, то выйдет такая фигня: Рисунок 1 Т.е. в фонограмме пропадут сжатые гармошки. А если применить ФВЧ, то выйдет вот что: Рисунок 2 Теперь пропали вытянутые гармошки. Вам понятно? Мне нет.… Ну да, ладно. Проблемы шерифа, как говорится, индейцев не касаются. Что ж такое эти пресловутые фильтры?

ФНЧ представляет собой просто катушку, намотанную толстым проводом (диаметром порядка 0,6-1,2 мм) на пластиковый, деревянный, картонный или другой немагнитный каркас. Чем больше витков в катушке и чем больше диаметр провода, тем больше индуктивность, а, следовательно, тем ниже частота среза (тем уже пропускаемая полоса частот) фильтра. Принцип действия заключается в свойстве катушки с увеличением частоты увеличивать свое сопротивление. Вот так динамик будет играть одни басы:

Рисунок 3

ФВЧ представляет собой кондер (конденсатор, емкость и т.п.) Кондер представля… вообщем они разные бывают. В основном в качестве ФВЧ применяются бумажные кондеры, такие параллелограммчики с двумя выводами. Для ФВЧ рекомендую применять высоковольтные (не ниже 160 В) конденсаторы, у них и ток утечки поменьше и «звучат они ярче». Главное, внимательно поищите обозначение на кондере «+», или «-», или толстой цветной точки (полосы), или отличия в толщине выводов. Если их нет, значит кондер подойдет. Поляризованные (у которых есть + и -) конденсаторы применять можно, но не нужно. Конденсатор работает как катушка, тока наоборот. Т.е. с уменьшением частоты сопротивление конденсатора возрастает (постоянный ток кондер не пропускает вообще). Чем меньше емкость (количество микрофарад), тем выше частота среза (или уже пропускаемая полоса частот) фильтра. Вот так динамик будет играть одни тарелочки:

Рисунок 4

А как же быть со средними частотами? – спросите вы меня. А я вам отвечу так. Нормальные люди применяют два фильтра (ФНЧ и ФВЧ) таким образом, что остается только средние частоты, а остальное отрезается. Но я к нормальным людям конечно не отношусь (мне влудень мотать катушку для СЧ), поэтому я оставляю среднечку высокие частоты и подключаю только кондер (микрофарад так на 25-40).

Постойте, а зачем же нужны эти фильтра, может ну их… Можно, конечно, и ну их…, только не советую. Попробуйте на минимальной громкости подключить пищалку без кондера. Пищалка будет хрипеть, кряхтеть, но не как не пищать. Мощные ударные, которые поступают на нее, забивают нежные верха, и вообще без кондера пищалка быстренько перегорит. Попробуйте подключить лопух без фильтра. Да ничо, нормально играет. Странно… Играет он конечно нормально, но вот КПД его упал довольно значительно. Это происходит из-за того, что «нежные» верха жестко «держат» динамик, заставляя колебаться с малой амплитудой, гася тем самым большие по амплитуде басы. Другими словами: ему бы болтаться туда-сюда, а его держат. Среднечок сочетает в себе оба недостатка. Поэтому ему желательно два фильтра. Однако, если вы делаете студийного качества колонки (здесь подойдет закрытый ящик и один хороший широкополосник), фильтра вам даже противопоказаны (чем больше электрических элементов, тем больше искажений). Но тут другой случай, тут в ущерб КПД мы добиваемся высокого качества.

Как подключить пищалки к колонкам

Процесс подключения не займёт у вас много времени и не потребует специальных навыков и умений. Для первого раза советуем воспользоваться пошаговой инструкцией, в которой описана последовательность действий:

1. Подсоедините провода главных колонок акустической системы и проверьте их работу.
2. После этого подключайте твиттер, заранее выбрав место для его установки.
3. Процесс последовательного соединения проводов заключается в постепенном соединении их с основной частью.
4. Подсоедините положительный и отрицательный заряды к соответствующим знакам на пищалке. Плюс должен соединиться с плюсом, а минус с минусом.
5. Конденсатор, ограничивающий поступление низких частот, соединяется с плюсом.

Данный способ является универсальным для любой системы. При желании можно воспользоваться кроссовером, который идёт в комплекте. Если прибора не оказалось, можно приобрести его в магазине или через интернет.

Другие особенности

На сегодняшний день самым распространенным вариантом твитера является электродинамическая система. Конструктивно она состоит из корпуса, магнита, катушки с обмоткой, диафрагмы с мембраной и запитывающих проводов с клеммами. При подаче сигнала, в катушке протекает ток, образуется электромагнитное поле. Оно взаимодействует с магнитом, возникают механические колебания, которые передаются на диафрагму. Последняя создаёт акустические волны, слышен звук. Чтобы повысить эффективность звуковоспроизведения, мембрана имеет специфическую купольную форму.

Автомобильные твитеры, как правило, используют шелковые мембраны. Для получения дополнительной жесткости мембрану пропитывают специальным составом. Шелк характеризуется возможностью более эффективно справляться с высокими нагрузками, температурными перепадами и сыростью.

В наиболее дорогих твитерах мембрана изготовляется из тонкого алюминия или титана. Встретить подобное можно только на очень престижных акустических системах. В обычной аудиосистеме автомобиля они попадаются довольно редко. Наиболее же дешевым вариантом является бумажная мембрана.

Помимо того, что звучание хуже, чем в двух предыдущих случаях, такое оборудование имеет крайне малый срок эксплуатации. И это неудивительно, поскольку бумага не может обеспечить качественную работу твитера в условиях низкой температуры, повышенного уровня влажности и высокой нагрузки. Когда машина повышает обороты двигателя, может ощущаться посторонний звук.

Не забудьте, что настроить пищалку можно и с помощью магнитолы. Даже в самых дешевых моделях имеется возможность настройки высоких частот. В частности, модели среднего ценового диапазона имеют встроенный эквалайзер, значительно упрощающий задачу.

Сравнение конденсаторов для аудиотехники

Ключевые характеристики, которые влияют на качество конденсатора — тип используемого диэлектрика (материал) и емкость. Именно от них зависит то, насколько качественно конденсатор будет работать на усилителях. Также при выборе конденсатора руководствуются его ценой, которая должна соответствовать его характеристикам.

В таблице ниже учтены стоимость конденсатора, его максимальная емкость и тип диэлектрика.

Особенности подключения пищалок

В целом, данное устройство имеет достаточно простой принцип работы, который основывается на воспроизведении звуковых волн в диапазоне высоких частот от 2 до 30 тысяч Герц. При этом выход за пределы данного диапазона может привести к неисправностям. Если при более низких частотах звук просто не будет воспроизводиться, то при больших может привести к поломке и повреждению микросхем.

Поэтому для правильной работы и функционирования системы есть некоторые особенности в её подсоединении. Чтобы избежать возможных проблем необходимо приобрести специальный конденсатор, обеспечивающий проходимость на пищалку только желаемого диапазона звучания.

Также немаловажным фактором является расположение пищалок относительно основного оборудования. Для сравнения попробуйте несколько позиций и подберите наиболее удобное расположение. Рекомендуется размещать их ближе, чем основную аппаратуру по отношению к слушателю.

Что такое пищалки или твиттер

Если вы до этого не пользовались колонками или обходились классическими версиями, то, скорее всего, вам неизвестно оборудование под названием твиттер. Прежде чем покупать его и производить установку, следует разобраться с основным предназначением, преимуществами при прослушивании музыки и особенностями функционирования данной системы.

Из самого названия понятно, что техника при работе воспроизводит характерные звуки определённой частоты, похожие на пищание. Это достигается за счёт включения в работу звуковых колебаний высоких частот. Поскольку стандартные модели имеют широкий диапазон используемых частот, они делают музыку однотонной и ненасыщенной для восприятия. Поэтому были разработаны специальные вариации, с помощью которых можно сделать акцент на высокочастотные звуки, обеспечивающие объёмность и выразительность аудиозаписям.

Твиттер представляет собой колонки небольших размеров, которые устанавливаются совместно с основной акустической системой с целью улучшения параметров и характеристик проигрываемых аудиозаписей.

Заключение

Как вы уже догадались, маркировка данных предметов имеет весьма широкий вариант. Особенно большое количество маркировок имеют конденсаторы, которые были произведены за границей. Довольно часто встречаются изделия не большого размера, параметры, которых можно определить с помощью специальных измерений.
