Причины поломки конденсаторов с большим содержанием драгметаллов
Несмотря на строгий контроль качества, любые детали сложной электроники со временем перестают работать. После ремонта отслужившие детали накапливаются в мастерских, на заводах, станциях технического обслуживания. Утилизация процесс непростой, дорогостоящий, хлопотный. Мы берем на себя все расходы, связанные с этим. Часто встречающиеся причины поломки:
- не соблюдение эксплуатационных параметров, скачки напряжения, короткие замыкания;
- неожиданные перепады температур, высокая влажность, присутствие в атмосфере вредных выбросов;
- некачественный монтаж, неправильное подключение оборудования к сети;
- постоянная вибрация при работе техники;
- длительные механические нагрузки, удары, тряска.
Конденсаторы и резисторы
Как и микросхемы, содержание драгметаллов в конденсаторах выше в том случае, если они изготовлены в Советском Союзе. Кроме серебра и золота, из таких элементов можно добыть платину и палладий. Но в последнее время количество ценных веществ снижается из-за дороговизны производства. Требования, которые сегодня предъявляются к современным изделиям, иногда исключают использование традиционных материалов.

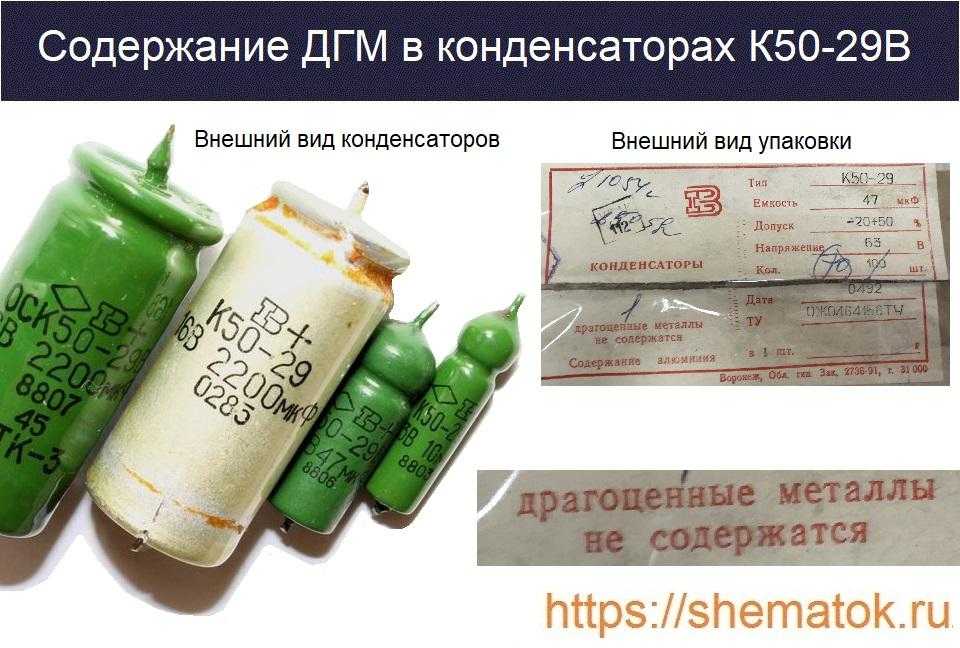

Если интересно то, какие конденсаторы содержат драгметаллы, то все детали делят на несколько категорий в зависимости от объёма золота, серебра и платины:
- керамические с маркой КМ;
- с жёлтым корпусом;
- танталовые;
- с серебряным покрытием.
Получить золото и серебро можно из вычислительных машин, АТС и электронных устройств, которые произвели в СССР. К примеру, в конденсаторе К 22 5 содержание драгметаллов следующее — 34,2 г золота и 52,3 г серебра. Ламповые телевизоры, магнитофоны и другая бытовая техника того времени также может быть полезной.
Не только конденсаторы и микросхемы содержат ценные элементы. Их добывают и из резисторов. Но в них много серебра, а золота и платины практически нет
Особое внимание специалисты уделяют советским потенциометрам серий ПТП, 5К, ППМЛ и ППБЛ. Подходят модели, выпущенные до 1982 года
Желательно, чтобы на них была пометка «Ромб».
Из этих деталей извлекают драгметаллы с помощью химического способа. Понадобится подготовить растворы азотной и соляной кислоты. Конденсатор, микросхему или резистор на 30−40 минут помещают в смесь и ждут отделения веществ. Осадок, который появится на дне ёмкости, может иметь красный или коричневый оттенок — это и есть золото. Его собирают и промывают, затем переплавляют в украшение или другое изделие.
Принцип работы конденсаторов
При подсоединении цепи к источнику электрического тока через конденсатор начинает течь электрический ток. В начале прохождения тока через конденсатор его сила имеет максимальное значение, а напряжение – минимальное. По мере накопления устройством заряда сила тока падает до полного исчезновения, а напряжение увеличивается.
В процессе накопления заряда электроны скапливаются на одной пластинке, а положительные ионы – на другой. Между пластинами заряд не перетекает из-за присутствия диэлектрика. Так устройство накапливает заряд. Это явление называется накоплением электрических зарядов, а конденсатор –накопителем электрического поля.
Драгметаллы в микросхемах
Первое, на что необходимо обращать внимание — это микросхемы электронной бытовой техники. Материалы, которые содержатся в них, необходимы для проводимости электрического тока, образования достаточного сопротивления и нормального функционирования чипов
Для того чтобы добыть такое количество золота, за которое можно выручить сумму, покрывающую расходы на обработку деталей, нужно запастись большим числом микросхем.
В керамических конденсаторах советского изготовления есть танталовые и серебряные элементы, в транзисторах и светодиодах содержится золото, как и в переключателях, разъёмах, реле и потенциометрах. В металлических деталях содержатся много сплавом, в том числе:
Добытчики драгметаллов часто испытывают трудности при скупке микросхем. Ведь основная часть подобных приборов советского производства уже продана. И для того, чтобы добыть 5 г серебра и 1 г золота нужно перебрать не менее одной тысячи деталей. В некоторых случаях реальное количество драгоценных веществ отличается от того, которое указано в справочнике. Содержание золота и серебра в определённых микросхемах:
- К537РФ — 40,1 и 71,2 г;
- 1200ЦЛ1 — 43,3 и 115,1 г;
- 2ФВ2000 — 41,7 г жёлтого металла, серебра нет;
- 530ИД7 — 28,5 и 26,7 г;
- КМ132РУ2 — 34,7 и 52,6 г.
Единицы измерения
C= e*S/d
e – это величина электрической проницаемости диэлектрика, расположенного между обкладками.
- S – площадь одной из обкладок(в метрах).
- d – расстояние между обкладками(в метрах).
- C – величина емкости вфарадах.
Что такое фарада? У конденсатора емкостью в одну фараду, напряжение между обкладками поднимается на один вольт, при получении электрической энергии количеством в один кулон. Такое количество энергии протекает через проводник в течении одной секунды, при токе в 1 ампер. Свое название фарада получила в честь знаменитого английского физика – М. Фарадея.
1 Фарада – это очень большая емкость. В обыденной практике используют конденсаторы гораздо меньшей емкости и для обозначения применяются производные от фарады:
- 1 Микрофарада – одна миллионная часть фарады.10-6
- 1 нанофарада – одна миллиардная часть фарады. 10-9
- 1 пикофарада -10-12 фарады.
| код | пикофарады, пФ, pF | нанофарады, нФ, nF | микрофарады, мкФ, μF |
| 109 | 1.0 пФ | ||
| 159 | 1.5 пФ | ||
| 229 | 2.2 пФ | ||
| 339 | 3.3 пФ | ||
| 479 | 4.7 пФ | ||
| 689 | 6.8 пФ | ||
| 100 | 10 пФ | 0.01 нФ | |
| 150 | 15 пФ | 0.015 нФ | |
| 220 | 22 пФ | 0.022 нФ | |
| 330 | 33 пФ | 0.033 нФ | |
| 470 | 47 пФ | 0.047 нФ | |
| 680 | 68 пФ | 0.068 нФ | |
| 101 | 100 пФ | 0.1 нФ | |
| 151 | 150 пФ | 0.15 нФ | |
| 221 | 220 пФ | 0.22 нФ | |
| 331 | 330 пФ | 0.33 нФ | |
| 471 | 470 пФ | 0.47 нФ | |
| 681 | 680 пФ | 0.68 нФ | |
| 102 | 1000 пФ | 1 нФ | |
| 152 | 1500 пФ | 1.5 нФ | |
| 222 | 2200 пФ | 2.2 нФ | |
| 332 | 3300 пФ | 3.3 нФ | |
| 472 | 4700 пФ | 4.7 нФ | |
| 682 | 6800 пФ | 6.8 нФ | |
| 103 | 10000 пФ | 10 нФ | 0.01 мкФ |
| 153 | 15000 пФ | 15 нФ | 0.015 мкФ |
| 223 | 22000 пФ | 22 нФ | 0.022 мкФ |
| 333 | 33000 пФ | 33 нФ | 0.033 мкФ |
| 473 | 47000 пФ | 47 нФ | 0.047 мкФ |
| 683 | 68000 пФ | 68 нФ | 0.068 мкФ |
| 104 | 100000 пФ | 100 нФ | 0.1 мкФ |
| 154 | 150000 пФ | 150 нФ | 0.15 мкФ |
| 224 | 220000 пФ | 220 нФ | 0.22 мкФ |
| 334 | 330000 пФ | 330 нФ | 0.33 мкФ |
| 474 | 470000 пФ | 470 нФ | 0.47 мкФ |
| 684 | 680000 пФ | 680 нФ | 0.68 мкФ |
| 105 | 1000000 пФ | 1000 нФ | 1 мкФ |
Маркировка четырьмя цифрами
Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например, 1622 = 162*102 пФ = 16200 пФ = 16.2 нФ.
Буквенно-цифровая маркировка
При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:
15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ
Очень часто бывает трудно отличить русскую букву «п» от английской «n». Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например: 0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ.
Планарные керамические конденсаторы
Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой.
Пример:
N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*101пФ = 33пФ
S3 /по таблице S=4.7/ = 4.7*103пФ = 4700пФ = 4,7нФ
Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.
Планарные электролитические конденсаторы
Электролитические SMD конденсаторы маркируются двумя способами:
1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.
2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах.
Будет интересно Что такое полярность конденсатора и как ее определить?
Полоска на таких конденсаторах указывает положительный вывод. Пример: по таблице «A» — напряжение 10В, 105 — это 10*105 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В
Конденсатор КМ 6F
Справочник содержания драгоценных металлов в радиодеталях основаный на справочных данных различных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.
Радиодетали могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)
Основные параметры конденсаторов
Конденсатор — двухполюсник с постоянным или переменным значением ёмкости и малой проводимостью; устройство для накопления заряда и энергии электрического поля. Конденсатор является пассивным электронным компонентом.
Первое – ёмкость конденсатора. Измеряется в долях Фарады. Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается. Третье – допустимое рабочее напряжение
Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях
Основные типы конденсаторов выпускаемых в СССР (импортная маркировка)

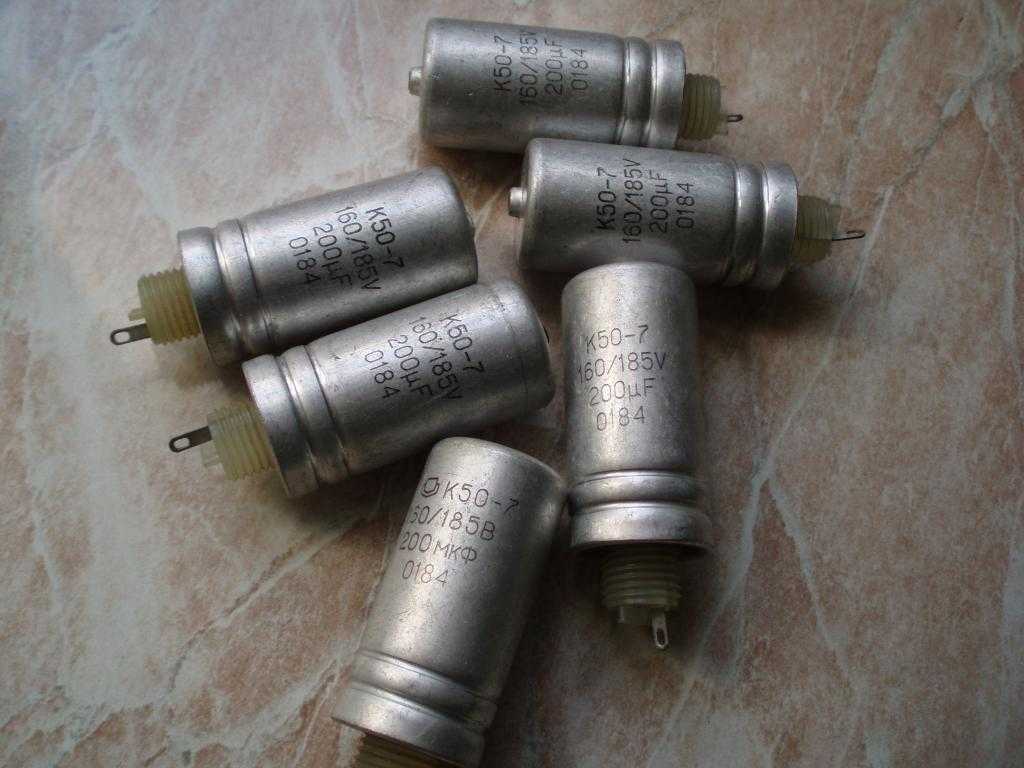

К10 -Керамический, низковольтный (Upaб:1600B) К50 -Электролитический, фольговый, Алюминиевый К15 -Керамический, высоковольтный (Upa6:1600B) К51 -Электролитический, фольговый, танталовый,ниобиевый и др. К20 -Кварцевый К52 -Электролитический, объемно-пористый К21 -Стеклянный К53 -Оксидо-полупроводниковый К22 -Стеклокерамический К54 -Оксидно-металлический К23 -Стеклоэмалевый К60- С воздушным диэлектриком К31- Слюдяной малой мощности (Mica) К61 -Вакуумный К32 -Слюдяной большой мощности К71 -Пленочный полистирольный(KS или FKS) К40 -Бумажный низковольтный (ираб:2 kB) с фольговыми обкладками К72 -Пленочный фторопластовый (TFT) К73 -Пленочный полиэтилентерефталатный (KT ,TFM, TFF или FKT) К41 -Бумажный высоковольтный (ираб:2 kB) с фольговыми обкладками К75 -Пленочный комбинированный К76 –Лакопленочный (MKL) К42 -Бумажный с металлизированными Обкладками (MP) К77 -Пленочный, Поликарбонатный (KC, MKC или FKC) К78 – Пленочный полипропилен (KP, MKP или FKP)
Типы маркировок
На данный момент производителями используется несколько типов, которые могут располагаться на корпусе как по отдельности, так и взаимозаменяемыми значениями. Все значения ниже будут исключительно теоретическими, предоставленными для наглядного примера.

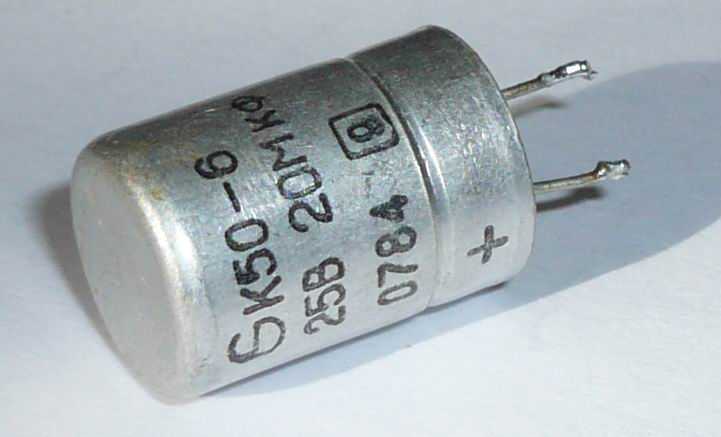

Самый простой тип маркировки – никаких шифров и табличных замещений, емкость напрямую пишется на корпусе, что без лишних движений сразу предоставляет конечному пользователю реальные параметры. И такой способ использовался бы везде, если бы не его громоздкость – полностью написать емкость получится только на довольно больших изделиях, иначе рассмотреть надпись будет невозможно даже с помощью лупы. Например: запись 100 µF±6% означает, что данный конденсатор имеет емкость 100 микрофарад с амортизацией в 6% от общей емкости, что равно значению 94–106 микрофарад. Также допускается использование маркировки вида 100 µF +8%/-10%, что означает неравнозначную амортизацию, равную 90–108 микрофарад. Это самый простой и понятный способ, однако такая маркировка очень громоздкая, поэтому применяется на больших и очень емких конденсаторах.
Цифровая маркировка конденсаторов (а также численно-буквенная) используется в тех случаях, когда маленькая площадь изделия не позволяет поместить подробную запись о емкости. Поэтому определенные значения заменяются обычными цифрами и латинскими буквами, которые поочередно расшифровываются для получения полной информации.
Все очень просто – если используются только цифры (а на подобных изделиях их обычно три штуки), то расшифровывать нужно следующим образом:
- первые две цифры обозначают первые две цифры емкости;
- третья цифра обозначает количество нулей, которое необходимо дописать после первых двух цифр;
- такие конденсаторы всегда измеряются в пикофарадах.
Возьмем для примера первый вариант с картинки выше с записью 104. Первые две цифры так и оставляем – 10. К ним приписываем количество нулей, обозначенных третьей цифрой, то есть 4. Получаем значение в 100 000 пикофарад. Возвращаемся к таблице в начале статьи, уменьшаем количество нулей и получаем приемлемое значение в 100 микрофарад.
Если используется одна или две цифры, они так и остаются. Например, обозначения 5 и 15 обозначают 5 и 15 пикофарад соответственно. Маркировка .55 равна 0.55 микрофарад.
Интересная запись выполняется с использованием букв либо вместо точки, либо как другой величины. Например, 8n2 обозначает 8.2 нанофарад, когда как n82 означает 0.82 нанофарад. Для определенного класса конденсаторов в конце может дописываться дополнительная кодовая маркировка, например, 100V.
Маркировка керамических конденсаторов численно-буквенным способом является стандартом для этих изделий. Здесь используются точно такие же алгоритмы шифрования, а сами надписи физически наносятся производителем на керамическую поверхность.
- Устаревшим, однако все еще используемым вариантом, считается цветовая индикация. Она применялась в советском производстве для упрощения считывания маркировки даже на очень маленьких изделиях. Минус в том, что запомнить сходу такую таблицу достаточно проблематично, поэтому желательно иметь ее под рукой, по крайней мере, поначалу. Цвета наносятся на конденсаторы, где маркировка выполняется в виде монотонных полосок. Считываются следующим образом:
- первые два цвета означают емкость в пикофарадах;
- третий цвет показывает количество нулей, которые необходимо дописать;
- четвертый и пятый цвета соответственно показывают возможный допуск и номинал подаваемого напряжения на изделие.
| Цвет | Значение |
| Черный | |
| Коричневый | 1 |
| Красный | 2 |
| Оранжевый | 3 |
| Желтый | 4 |
| Зеленый | 5 |
| Голубой | 6 |
| Фиолетовый | 7 |
| Серый | 8 |
| Белый | 9 |
Маркировка импортных конденсаторов выполняется аналогичными способами, только вместо кириллицы может использоваться латиница. Например, на отечественных вариантах может встречаться 5мк1, что означает 5.1 микрофарад. Тогда как на импортных это значение будет выглядеть как 5µ Если запись совершенно непонятна, то можно обратиться к официальному производителю за разъяснениями, скорее всего на сайте есть таблицы или программа, которые расшифровывают его маркировку. Однако это встречается только в исключительных случаях и редко попадается.
Характеристика реле
Специалисты Советского Союза использовали качественные материалы для производства бытовой техники и вычислительных аппаратов. Часто применялись драгоценные материалы. В значительных количествах они содержатся в реле. Добытчикам рекомендуется использовать детали таких серий:
- РП и РЭС;
- РКН и РПС;
- РКП и РКМ;
- РТН и ТРСМ;
- ТРТ и ТРП.
Дополнительно нужно проверить реле с алюминиевым корпусом, так как необходимо добраться до контактов. По их цвету и определяют наличие серебра или платины.
Радиолюбители даже в советское время добывали золото из электроники. Им стало известно то, что значительное содержание драгметаллов в конденсаторе — это 1 источник по их количеству в технике. До сих пор этот способ заработка остаётся актуальным. При грамотном выборе деталей можно накопить собственный небольшой капитал, ведь золото с момента своего появления всегда играло роль твёрдой валюты.
Чтобы добыть золото, не обязательно выходить из дома. Достаточно дать объявление: — «Куплю старые радиодетали». В образцах былых десятилетий содержится желтый металл, иногда, в весьма приличных объемах. Купив у поставщиков определенные модели, можно извлечь из них ценное сырье.
Его, возможно, переплавить в слитки, но лучше в украшения, к примеру, кольца. С свободной продажей слитков могут возникнуть проблемы. «Побрякушки» же реализуются без труда. К каким именно радиодеталям с золотом стоит обратиться, как их обработать, чтобы заполучить драгоценность, далее.
Что такое конденсатор?
Прибор, который накапливает электроэнергию в виде электрических зарядов, называется конденсатором.
Количество электричества или электрический заряд в физике измеряют в кулонах (Кл). Электрическую ёмкость считают в фарадах (Ф).
Уединенный проводник электроёмкостью в 1 фараду — металлический шар с радиусом, равным 13 радиусам Солнца. Поэтому конденсатор включает в себя минимум 2 проводника, которые разделяет диэлектрик. В простых конструкциях прибора — бумага.
Работа конденсатора в цепи постоянного тока осуществляется при включении и выключении питания.Только в переходные моменты меняется потенциал на обкладках.
Конденсатор в цепи переменного тока перезаряжается с частотой, равной частоте напряжения источника питания. В результате непрерывных зарядов и разрядов ток проходит через элемент. Выше частота — быстрее перезаряжается прибор.
Сопротивление цепи с конденсатором зависит от частоты тока. При нулевой частоте постоянного тока величина сопротивления стремится к бесконечности. С увеличением частоты переменного тока сопротивление уменьшается.
Переключатели, тумблера, кнопки
Переключатели, содержащие драгметаллы.
- ПГ2, ПГ5, ПГ7, ПР1, ПР2, ПМ2-1, ПкП2-1, ПКН4-1, П2КнТА, ПК1С, ПК1Э, ПК2С, П1Т3-1В, П1Т4-1В, П1М9-1В, П1М11-1, П1М12-1, ПТ 2-40, ПТ 3-40В, ПТ 33; 55, ПКн-2,4-1В, ПМ2-1В, ПКн-4-1В, ПТ 8-1В,3В, ПТ 8-1В,3В, ПТ 8-1В,3В, ПТ 8-1В,3В, ПТ9-1, ПТ11-1, ПТ13-1, ПТ23-1, ПТ25-1, ПТ27-1, МП-12, П1Т-1-1, П2Т-1-1В, П2Т-1,7,14Т,19, П2Т-1,7,14Т,19, П2Т-1,7,14Т,19, ОСП2Т-1,2,7, ПКн-8-1В, ПКн-8-2В, ПКн-8-3В, ПКн-8-4В, ПКн-19-1В, ПКн-105-1В, ПКн-107-8В, ПКн-115-1В, ПКн-125, ПКн-150-1, П2Кн-1В,3В и П2КнТА-1,2,3,4В, П2Кн-1В,3В, П2КнТА-1,2,3,4В, П2Кн-1В,3В, П2КнТА-1,2,3,4В, П2КнТ3В,Т4В, П2КнТ1,3,4В, П3ПН-20, ПП6, ПП8, ПП9, ПП11, ППК-2-20, ТВ1-2, ТВ1-4, ВБТ, ВДМ, ШИВ-25/4, ШИВ-50/4.
- Перечисленные переключатели и кнопки подходят до определённого месяца и года выпуска. Определённые серии переключателей изготавливались с белыми и жёлтыми выводами, подходят только с жёлтыми выводами. С белыми выводами – необходим анализ.
- Переключатели серий МТ, определённых серий МП и подобные в целом виде не покупаем, необходимо разбирать на посеребренные детали.
- По другим переключателям необходим анализ.
Применение
Конденсаторы применяются почти во всех областях электротехники. Перечислим лишь некоторые из них:
- построение цепей обратной связи, фильтров, колебательных контуров;
- использование в качестве элемента памяти;
- для компенсации реактивной мощности;
- для реализации логики в некоторых видах защит;
- в качестве датчика для измерения уровня жидкости;
- для запуска электродвигателей в однофазных сетях переменного тока.
С помощью этого радиоэлектронного элемента можно получать импульсы большой мощности, что используется, например, в фотовспышках, в системах зажигания карбюраторных двигателей.
Золото в разъёмах
Разъёмы считают богатым источником драгоценных материалов. Приобрести их можно на вес. Для добычи золота и серебра подходят как советские, так и импортные модели. Год выпуска при этом не имеет значения. Некоторые радиодетали содержат довольно много палладия. Для того чтобы выяснить, действительно ли он есть в составе, элемент нужно поджечь. Если в результате на разъёме появятся тёмные пятна, то можно заниматься извлечением драгметалла.
В одном килограмме этих деталей обычно содержится до 25 г чистого золота. Китайские и американские разъёмы — это более бедные источники, в которых драгоценных металлов в пять раз меньше. Из элементов легко извлечь вещество. Для этого нужно подготовить химический реактив, называющийся «Царская водка». Он содержит 30%-й раствор соляной кислоты и 40%-й азотной. Их смешивают в пропорции 3:1, заливают в предварительно охлаждённую ёмкость и тщательно медленно перемешивают.
Окислитель отделит золото, платину и палладий. В процессе работы смесь выделяет пары, которые могут вызвать отравление и внутренние ожоги. Их запрещено вдыхать, а комнату, где проводится работа, нужно проветрить. Нельзя таким способом извлекать серебро, хром и цирконий. На поверхности этих материалов образуется толстый налёт хлорида. Благородные металлы не подвергнутся такому воздействию.
Читать также: Лопатка по бетону sds
Механизм и строение
Состав керамического BaTiO3 является совокупностью, составленной из микрокристаллов от 1 до 20 миллиметрового в диаметре. Этот микрокристалл называют частицей, и состоит из кристаллической структуры, которая показана на рис. 1 и 2. Частица разделена на много доменов при температуре ниже Точки Кюри. Кристаллические оси выровнены в одном направлении в пределах домена, таким образом, как и спонтанная поляризация. При нагревании до Точки Кюри и выше кристаллическая структура BaTiO3 изменяется от четырехугольной до кубической. Тогда, спонтанные поляризационные и доменные стены исчезают (пропадают).
Когда BaTiO3 находится в охлажденном состоянии (ниже Точки Кюри), ее кристаллическая структура поворачивается от кубической до четырехугольной, отрезки примерно до 1 % вдоль оси C и вдоль других осей – сокращаются. Тогда появляются спонтанные поляризационные и доменные стены. В то же время от воздействия «из вне» частицы искажаются. В этой стадии генерируются много мелких доменных стен, и направление спонтанной поляризации в каждом домене легко полностью изменить, даже малыми (низкими) электрическими полями. Так как диэлектрическая постоянная – пропорциональна сумме инверсии спонтанной поляризации к единице объема, наблюдается большая емкость.
Когда конденсаторы хранятся (применяются) без нагрузки при температурах ниже Точки Кюри размер беспорядочно ориентированных доменов становится большим, и они (домены) постепенно сдвигаются к устойчивому энергетическому состоянию (Рис. 3, 90 доменов). Это также облегчает сбор остаточного напряжения при кристаллическом искажении.
Кроме того, перемещение пространственных зарядов (ионы с низкой подвижностью, свободные точки кристаллической решетки и т.д.) в пределах доменной стены приводит к поляризации пространственного заряда. Эта поляризация пространственного заряда неблагоприятно воздействует на спонтанную поляризацию, преграждая ее инверсию.
Другими словами, временный переход от генерации спонтанной поляризации (спонтанная поляризация постепенно перестраивается к более устойчивому состоянию) к инверсии затруднена появлением поляризации пространственного заряда. В этом состоянии более высокое электрическое поле необходимо, чтобы полностью изменить спонтанную поляризацию в доменах, которые в свою очередь могут быть полностью изменены низким уменьшением электрического поля и снижениями емкости. Это, как полагают и есть механизм старения.
Однако, микротекстура кристаллической решетки возвращается в исходное состояние при нагревании до температуры выше Точки Кюри, в которой старение решетки начинается снова и снова. Вообще емкость многослойного керамического конденсатора с высокой диэлектрической постоянной уменьшается приблизительно линейно в логарифмическом масштабе времени – в течение 24 часов после термической обработки выше 125 C. Пожалуйста, обратитесь к прикрепленным типовым данным старения нашей продукции и номинальной емкости конденсаторов. Емкость, которая уменьшилась в результате естественного старения, имеет свойство восстанавливаться при нагревании конденсаторов до Точки Кюри и выше.
Ожидаемая емкость многослойного керамического конденсатора будет в его номинале, когда эти условия установлены на оборудовании. Мы выбираем свою амплитуду емкости, основанную на предшествующем предположении. Кстати, температура, компенсирующая значения типовых конденсаторов, не проявляют явление старения.
Керамические и стеклокерамические конденсаторы с твердым неорганическим диэлектрическим слоем выпускаются в высоковольтном и низковольтном исполнении. Отличаются компактными размерами и надежностью. Широко востребованы в вычислительной, бытовой, медицинской, военной техники, транспорте. По номинальному напряжению их разделяют на высоко- и низковольтные.
По типу конструкции выпускают следующие керамические конденсаторы:
- КТК – трубчатые;
- КДК – дисковые;
- SMD – поверхностные и другие.
Для изготовления керамических конденсаторов используют не обожженную глину, а материалы, сходные с ней по структуре, – ультрафарфор, тиконд, ультрастеатит. Обкладка – серебряный слой. Керамические и стеклокерамические устройства используются в схемах, в которых важных частотные характеристики, невысокие потери при утечке, компактные габариты, невысокая стоимость.
Небольшие замечания и советы по работе с конденсаторами
Необходимо помнить, что следует выбирать конденсаторы с повышенным номинальным напряжением при возрастании температуры окружающей среды,создавая больший запас по напряжению, для обеспечения высокой надежности. Если задано максимальное постоянное рабочее напряжение конденсатора, то это относится к максимальной температуре (при отсутствии дополнительных оговорок). Поэтому, конденсаторы всегда работают с определенным запасом надежности. И все-же, желательно обеспечивать их реальное рабочее напряжение на уровне 0,5—0,6 номинального.
Если для конденсатора оговорено предельное значение переменного напряжения, то это относится к частоте (50-60) Гц. Для более высоких частот или в случае импульсных сигналов следует дополнительно снижать рабочие напряжения во избежание перегрева приборов из-за потерь в диэлектрике. Конденсаторы большой емкости с малыми токами утечки способны долго сохранять накопленный заряд после выключения аппаратуры. Что бы обеспечить более быстрый их разряд, для большей безопасности, следует подключить параллельно конденсатору резистор сопротивлением 1 МОм (0,5 Вт).
Маркировка конденсаторов с помощью численно-буквенного кода.
Маркировка конденсаторов может указывать на следующие параметры: Тип конденсатора, его номинальную емкость, допустимое отклонение емкости, Температурный Коэффициент Емкости(ТКЕ), номинальное напряжение работы.
Порядок маркировки может быть разным — первой строкой может стоять номинальное напряжение, ТКЕ или фирменный знак производителя. ТКЕ может отсутствовать вовсе, номинальное напряжение тоже указываются не всегда! Практически всегда имеется маркировка номинальной емкости. Что касается емкости, то имеются различные способы ее знаковой кодировки. 1. Маркировка емкости с помощью трех цифр. При такой маркировке первые две цифры указывают на значение емкости в пикофарадах, а последняя на разрядность, т. е. количество нулей, которых к первым двум цифрам необходимо добавить. Но если последняя цифра — «9» происходит деление на 10.
| Код | Емкость(пФ) | Емкость(нФ) | Емкость(мкФ) |
| 109 | 1,0(пФ) | 0,001(нФ) | 0,000001(мкФ) |
| 159 | 1,5(пФ) | 0,0015(нФ) | 0,0000015(мкФ) |
| 229 | 2,2(пФ) | 0,0022(нФ) | 0,0000022(мкФ) |
| 339 | 3,3(пФ) | 0,0033(нФ) | 0,0000033(мкФ) |
| 479 | 4,7(пФ) | 0,0047(нФ) | 0,0000047(мкФ) |
| 689 | 6,8(пФ) | 0,0068(нФ) | 0,0000068(мкФ) |
| 100 | 10(пФ) | 0,01(нФ) | 0,00001(мкФ) |
| 150 | 15(пФ) | 0,015(нФ) | 0,000015(мкФ) |
| 220 | 22(пФ) | 0,022(нФ) | 0,000022(мкФ) |
| 330 | 33(пФ) | 0,033(нФ) | 0,000033(мкФ) |
| 470 | 47(пФ) | 0,047(нФ) | 0,000047(мкФ) |
| 680 | 68(пФ) | 0,068(нФ) | 0,000068(мкФ) |
| 101 | 100(пФ) | 0,1(нФ) | 0,0001(мкФ) |
| 151 | 150(пФ) | 0,15(нФ) | 0,00015(мкФ) |
| 221 | 220(пФ) | 0,22(нФ) | 0,00022(мкФ) |
| 331 | 330(пФ) | 0,33(нФ) | 0,00033(мкФ) |
| 471 | 470(пФ) | 0,47(нФ) | 0,00047(мкФ) |
| 681 | 680(пФ) | 0,68(нФ) | 0,00068(мкФ) |
| 102 | 1000(пФ) | 1(нФ) | 0,001(мкФ) |
| 152 | 1500(пФ) | 1,5(нФ) | 0,0015(мкФ) |
| 222 | 2200(пФ) | 2,2(нФ) | 0,0022(мкФ) |
| 332 | 3300(пФ) | 3,3(нФ) | 0,0033(мкФ) |
| 472 | 4700(пФ) | 4,7(нФ) | 0,0047(мкФ) |
| 682 | 6800(пФ) | 6,8(нФ) | 0,0068(мкФ) |
| 103 | 10000(пФ) | 10(нФ) | 0,01(мкФ) |
| 153 | 15000(пФ) | 15(нФ) | 0,015(мкФ) |
| 223 | 22000(пФ) | 22(нФ) | 0,022(мкФ) |
| 333 | 33000(пФ) | 33(нФ) | 0,033(мкФ) |
| 473 | 47000(пФ) | 47(нФ) | 0,047(мкФ) |
| 683 | 68000(пФ) | 68(нФ) | 0,068(мкФ) |
| 104 | 100000(пФ) | 100(нФ) | 0,1(мкФ) |
| 154 | 150000(пФ) | 150(нФ) | 0,15(мкФ) |
| 224 | 220000(пФ) | 220(нФ) | 0,22(мкФ) |
| 334 | 330000(пФ) | 330(нФ) | 0,33(мкФ) |
| 474 | 470000(пФ) | 470(нФ) | 0,47(мкФ) |
| 684 | 680000(пФ) | 680(нФ) | 0,68(мкФ) |
| 105 | 1000000(пФ) | 1000(нФ) | 1,0(мкФ) |
2. Второй вариант — маркировка производится не в пико, а в микрофарадах, причем вместо десятичной точки ставиться буква µ.
| Код | Емкость(мкФ) |
| µ1 | 0,1 |
| µ47 | 0,47 |
| 1 | 1,0 |
| 4µ7 | 4,7 |
| 10µ | 10,0 |
| 100µ | 100,0 |
3.Третий вариант.
| Код | Емкость(мкФ) |
| p10 | 0,1пФ |
| Ip5 | 0,47пФ |
| 332p | 332пФ |
| 1HO или 1no | 1нФ |
| 15H или 15no | 15,0нФ |
| 33H2 или 33n2 | 33,2нФ |
| 590H или 590n | 590нФ |
| m15 | 0,15МкФ |
| 1m5 | 1,5мкФ |
| 33m2 | 33,2мкФ |
| 330m | 330мкФ |
| 10m | 10,0мкФ |
У советских конденсаторов вместо латинской «р» ставилось «п».
Допустимое отклонение номинальной емкости маркируется буквенно, часто буква следует за кодом определяющим емкость(той же строкой).
| Буквенное обозначение | Допуск(%) |
| B | ± 0,1 |
| C | ± 0,25 |
| D | ± 0,5 |
| F | ± 1 |
| G | ± 2 |
| J | ± 5 |
| K | ± 10 |
| M | ± 20 |
| N | ± 30 |
| Q | -10…+30 |
| T | -10…+50 |
| Y | -10…+100 |
| S | -20…+50 |
| Z | -20…+80 |
Далее, может следовать(а может и отсутствовать!) маркировка Температурного Коэффициента Емкости(ТКЕ). Для конденсаторов с ненормируемым ТКЕ кодировка производится с помощью букв.
| Допуск при -60²…+85²(%) обозначение | Буквенный код |
| ± 10 | B |
| ± 20 | Z |
| ± 30 | D |
| ± 50 | X |
| ± 70 | E |
| ± 90 | F |
Конденсаторы с линейной зависимостью от температуры.
| ТКЕ(ppm/²C) | Буквенный код |
| 100(+130….-49) | A |
| 33 | N |
| 0(+30….-47) | C |
| -33(+30….-80) | H |
| -75(+30….-80) | L |
| -150(+30….-105) | P |
| -220(+30….-120) | R |
| -330(+60….-180) | S |
| -470(+60….-210) | T |
| -750(+120….-330) | U |
| -500(-250….-670) | V |
| -2200 | K |
Далее следует напряжение в вольтах, чаще всего — в виде обычного числа. Например, конденсатор на этой картинке промаркирован двумя строчками. Первая(104J) — означает, что его емкость составляет 0,1мкФ(104), допустимое отклонение емкости не превышает ± 5%(J). Вторая(100V) — напряжение в вольтах.
Кроме того, напряжение конденсаторов может быть так же, закодировано с помощью букв(см. таблицу ниже).
| Напряжение (В) | Буквеный код |
| 1 | I |
| 1,6 | R |
| 3,2 | A |
| 4 | C |
| 6,3 | B |
| 10 | D |
| 16 | E |
| 20 | F |
| 25 | G |
| 32 | H |
| 40 | C |
| 50 | J |
| 63 | K |
| 80 | L |
| 100 | N |
| 125 | P |
| 160 | Q |
| 200 | Z |
| 250 | W |
| 315 | X |
| 400 | Y |
| 450 | U |
| 500 | V |
Как добыть золото из радиодеталей
Попробуем разобраться, как добыть золото из радиодеталей. Растворителем драгоценного металла является смесь из соляной и серной кислот. Пропорции – 3 к 1-му, соответственно. Смешивать надо жидкости определенной плотности.
Показатель серной кислоты должен быть 1,8 граммов на сантиметр кубический, соляной – 1,19 граммов на сантиметр кубический. Отделение золота от основы не пройдет окончательно, если не нагреть раствор до 60-ти, 70-ти градусов Цельсия.
Только в разгоряченную смесь стоит опускать деталь. После, следует добавить в емкость небольшое количество азотной кислоты. Получится раствор, известный как «царская водка». Он растворяет практически все элементы, в том числе и золото. Микросхема, или иной элемент, растает в смеси, который затем следует осадить восстановителем.
Следует учесть количество радиодеталей и содержание в них ценного сырья. Обычно, на 200 – 300 граммов поверхности, покрытой золотом, требуется полтора литра азотной кислоты. Технику следует максимально разобрать, отделить стеклянные элементы, участки без драгоценного напыления. Они будут «забирать» на себя химический раствор, тогда его потребуется больше. Опускать в среду желательно только сами детали с желтым металлом.
При комнатной температуре, без нагревания выделить металл из смеси кислот можно методом электролиза. Он подходит только для работы с деталями из меди и латуни. Через раствор пропускают ток плотностью от 0,1 до 1 А/дм2. В качестве катода используют свинец или железо. Процедура отделения золота закончена, если сила тока начинает резко падать.
Можно купить уже готовые составы для отделения драгоценных металлов в специальных магазинах. Возможно так же наладить сотрудничество с небольшими предприятиями химической промышленности. Реактивы предлагают и многие интернет-сайты, доставляя продукцию на дом. Методы извлечения золота из радиодеталей, описанные выше, применимы в домашних условиях.
Танталовые конденсаторы › К52-1, 1Б, 1БВ крупные
Цена в скупке за 1кг 6459 грн. и17514,29 в рублях диаметр 6мм и 7,5мм
Назначение, краткое описание танталовых конденсаторов К52-1, 1Б, 1БВ, крупных Танталовые конденсаторы К52-1, 1Б, 1БВ (крупные) – электролитические объемно-пористый конденсаторы. Предназначены для работы в цепях постоянного и пульсирующего тока. К52-1БВ изготавливались для всеклиматического использования. Б/у танталовые конденсаторы скупаются потому, что они содержат ценный металл тантал и пригодны для вторичной переработки.
Технические характеристики танталовых конденсаторов К52-1, 1Б, 1БВ крупных: материал корпуса: металл цвет: желтый диаметр: 6 — 7,5 мм номинальная емкость: 3,3 – 680 МКФ допускаемое отклонение емкости: 10 — 30%
