Конденсаторы к73-16 (ожо.461.108ту), к73п-3 (ожо.461.029ту) согласно закупочной документации (№32656207)

Конденсатор К10-17в

К10-17вК10-17в международные размеры К10-17-4в
Конденсатор керамический монолитный для работы в цепях постоянного и переменного тока и в импульсных режимах. К10-17в и К10-17-4в — незащищенные «чип»-конденсаторы для поверхностного монтажа. Контактные поверхности конденсатора К10-17в изготавливают в трех исполнениях: луженые; с гальваническим покрытием с подслоем никеля – никель-барьер (N); нелуженые. Контактные поверхности К10-17-4в – только нелуженые. Упаковка конденсаторов К10-17-4в и К10-17в с гальваническим покрытием контактных поверхностей (N) – как россыпью в коробки, так и в блистер-ленту для автоматизированной сборки аппаратуры (А).
Изготавливают в водородоустойчивом исполнении.

Номинальная емкость
К10-17в	0,47 пФ — 3,3 мкФ
К10-17-4в	0,47 пФ — 0,22 мкФ
Номинальное напряжение:
МП0 (К10-17в)	50; 100 В
МП0 (К10-17-4в), М47,М1500,Н20,Н50,Н90	50 В
Интервал рабочих температур:
МП0, М47, М1500, Н20, Н50	-60/+125 оС
Н90	-60/+85 oC
Относительная влажность	80 % при 25 oС

Номинальная емкость

Размеры, мм

Код

Видоразмер (для группыМП0)

Контактные поверхности

МП0

М47

М1500

Н20

Н50

Н90

нелуженые

луженые;
с гальваническим покрытием

m min

Номинальное напряжение, В

Bmax

Hmax

Bmax

Hmax

100

Номин.

Пред. откл.

Номин.

Пред. откл.

22 — 330 пФ

22 — 82 пФ

100 — 330 пФ

470 — 3900 пФ

470 — 3300 пФ

2200 пФ — 0,015 мкФ

1,5

+0,4
-0,2

1,3

1,0

1,5

+0,5
-0,2

1,4

1,2

0,2

—

360 — 560 пФ

91 — 160 пФ

360 — 560 пФ

4700; 5600 пФ

4700 пФ

0,022; 0,033 мкФ

1,2

1,4

130 — 620 пФ

130 — 240 пФ

180 — 240 пФ

620 пФ

6800 пФ — 0,012 мкФ

6800 пФ;
0,01 мкФ

0,047 мкФ

2,0

1,8

1,0

2,0

1,9

1,2

680 — 1800 пФ

270 — 430 пФ

680 — 1600 пФ

0,015; 0,018 мкФ

0,015 мкФ

0,068 мкФ

1,4

+0,7
-0,2

1,6

330 — 4300 пФ

330 — 1600 пФ

470 — 1600 пФ

1800 — 5600 пФ

0,022 — 0,056 мкФ

0,022 — 0,047 мкФ

0,1 — 0,22 мкФ

4,0

+0,5
-0,3

2,9

1,0

4,0

+0,7
-0,3

3,2

1,2

0,5

4700 — 7500 пФ

1800 — 3000 пФ

6200 пФ —
0,01 мкФ

0,068 — 0,12 мкФ

0,068; 0,1 мкФ

0,33; 0,47 мкФ

1,8

2,0

2200 пФ — 0,012 мкФ

2200 — 3900 пФ

3300 — 3900 пФ

0,011; 0,012 мкФ

0,15; 0,18 мкФ

0,15 мкФ

0,68 мкФ

5,5

+0,5
-0,4

4,4

1,0

5,5

+0,7
-0,4

4,6

1,2

0,013 -0,022 мкФ

4300 -8200 пФ

0,013-0,027 мкФ

0,22; 0,27 мкФ

0,22 мкФ

1,0; 1,5 мкФ

1,8

—

9100 -0,015 мкФ

0,03-0039 мкФ

0,33 — 0,47 мкФ

0,33; 0,47
мкФ

2,2 мкФ

2,0

—

6200 пФ — 0,051 мкФ

6200 пФ — 0,015 мкФ

9100 пФ — 0,015 мкФ

0,03 — 0,039 мкФ

0,33 — 0,47 мкФ

0,33; 0,47 мкФ

—

8,0

+0,7
-0,5

6,6

8,0

+0,9
-0,5

6,8

—

Между-народный код видо-размера	Номинальная емкость	Размеры, мм	Обозначение видоразмера
Контактные поверхности	m min
МП0	Н20	Н90	нелуженые	луженые; с гальваническим покрытием
Номинальное напряжение, В	L	Вmax	Hmax	L	Вmax	Hmax
50	100	50	50	Номин.	Пред. откл.	Номин.	Пред. откл.
0603	22 — 560 пФ	0,47 — 430 пФ	100 — 8200 пФ	1000 пФ — 0,033 мкФ	1,6	±0,2	1,0	0,9	1,6	+0,4 -0,2	1,2	1,1	0,2	1
0805	130 — 1300 пФ	0,47 — 1000 пФ	220 пФ — 0,018 мкФ	1000 пФ — 0,068 мкФ	2,0	1,45	1,3	2,0	1,6	1,5	2
1206	330 — 3900 пФ	0,47 — 2700 пФ	1000 пФ — 0,068 мкФ	1000 пФ — 0,22 мкФ	3,2	1,8	3,2	+0,5 -0,2	2,0	3
1210	1200 пФ — 0,01 мкФ	560 — 4700 пФ	2200 пФ — 0,15 мкФ	6800 пФ — 0,68 мкФ	±0,4	2,8	+0,7 -0,4	3,0	4
1812	2200 пФ — 0,018 мкФ	1000 пФ — 0,013 мкФ	0,01 — 0,33 мкФ	0,01 — 1,5 мкФ	4,5	±0,5	3,6	4,5	+0,7 -0,5	3,8	0,3	5
2220	6200 пФ — 0,036 мкФ	1000 пФ — 0,03 мкФ	0,01 — 0,56 мкФ	0,33 — 3,3 мкФ	5,7	5,5	5,7	5,7	6

Номинальная емкость

Размеры, мм

Видо-раз-мер

МП0

М47

M1500

Н20

Н50

Н90

mmin

n min

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

0,47 — 750 пФ

39 — 1100 пФ

470 пФ —
0,018 мкФ

470 пФ —
0,015 мкФ

1000 пФ — 0,047 мкФ

2,0

±0,2

1,25

±0,2

0,8

±0,2

0,2

0,6

0,47 — 1800 пФ

39 — 3900 пФ

470 пФ —
0,039 мкФ

470 пФ —
0,033 мкФ

1000 пФ —
0,22 мкФ

3,2

1,6

1,0

1,6

—

К10-17-4В – НОМИНАЛЬНАЯ ЕМКОСТЬ И РАЗМЕРЫ

К10-17В, К10-17В МЕЖДУНАРОДНЫЕ РАЗМЕРЫ, К10-17-4В – ДОПУСКАЕМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ

К10-17-4В – НОМИНАЛЬНАЯ ЕМКОСТЬ И РАЗМЕРЫ

К10-17В, К10-17В МЕЖДУНАРОДНЫЕ РАЗМЕРЫ, К10-17-4В – ДОПУСКАЕМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ

К10-17-4В – НОМИНАЛЬНАЯ ЕМКОСТЬ И РАЗМЕРЫ

К10-17В, К10-17В МЕЖДУНАРОДНЫЕ РАЗМЕРЫ, К10-17-4В – ДОПУСКАЕМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ

Группа по температурной стабильности	Номинальная емкость	Ряд значений номинальной емкости	Допускаемое отклонение емкости
МП0, М47	0,47; 0,56 пФ	Е12	±0,25 пФ
0,68 — 2,2 пФ	±0,25; ±0,5 пФ
2,4 — 4,7 пФ	Е24
5,1 — 9,1 пФ	±0,5; ±1 пФ
МП0, М47, М1500	10 пФ и более	±5; ±10; ±20 %
Н20	Все номинальные емкости	Е12	±10; ±20 %
Н50	Е6	+50/-20 %
Н90	Е6	+80/-20 %

Технические условия ОЖ0.460.172 ТУ, ОЖ0.460.107 ТУ, ОЖ0.460.183 ТУ
Пример обозначения при заказе:
К10-17в-100В-МП0-160пФ±5%-12
К10-17в-Н20-330пФ±10%-2-N-A
К10-17-в-М1500-330пФ±10%-N
К10-17-4в-М47-430пФ±10%-2

Звоните нам: (952)377-55-46

Присылайте факс: (812)640-06-25 доб. 32766

Или воспользуйтесь простой формой для заказа

К78-2 полипропиленовый конденсатор

Конденсаторы фольговые и металлизированные,полипропиленовые

Технические условия: ОЖО.461.112 ТУ, ОЖО.461.160 ТУ

Предназначены для работы в целях постоянного, переменного, пульсирующего токов и в импульсных режимах.

Могут применяться взамен:К73-9, К73-17.

Конструкция: прямоугольная форма в металлическом корпусе.

Выводы: проволочныe.

Технические характеристики Номинальная ёмкость 1000пФ…2,2 мкФНоминальное напряжение частотой 50Гц 250; 315; 1000; 1600; 2000 ВДопускаемое отклонение ёмкости 5; 10%; 20%Тангенс угла потерь при f=1 кГц 0,001Сопротивление изоляции Для Сном 0,33 мкФ 50 000 МОмПостоянная времени Для Сном > 0,33 мкФ 15000 МОм*мкФИнтервал рабочих температур -60…+850 СНаработка 15 000 чСрок сохраняемости не менее 12 летКлиматическое исполнение УХЛ 2.1, 5.1 и В3.1 по ГОСТ15150-69Обозначение при заказе для варианта 2:

Конденсатор К78-2-315В-2-0,033 мкФ ±5%

таблица соответствия размеров

Всю необходимую информацию можно узнать, позвонив по телефону

Звоните нам: 8 (952)377-55-46

Присылайте факс: (812)640-06-25 доб. 32766

Или воспользуйтесь простой формой для заказа

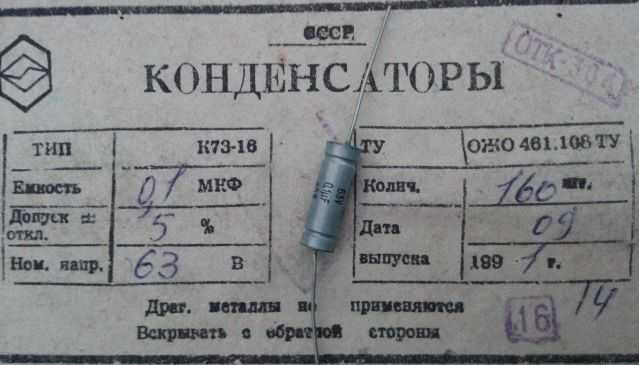

К73-16

Конденсаторы полиэтилентерефталатные металлизированные уплотненные заливочным компаундом, аксиальное расположение выводов. Конденсаторы изготавливаются в двух климатических исполнениях: УХЛ и В.

Предназначены для работы в цепях постоянного, переменного, пульсирующего токов и в импульсных режимах.

Характеризуются высоким сопротивлением изоляции и относительно высокой температурной стабильностью параметров.Конструкция: алюминиевый корпус, разнонаправленные выводы.

Конденсаторы могут изготавливаются с применением материалов, не содержащих экологически опасные вещества, указанные в Декларации RoHS. Разработана бессвинцовосодержащая технология

Размеры в мм

K73-16
C_ном=0,0047-22мкФ
V_ном=63-1600B

Таблица 1

Номин. емкость,мкФ	Номин. напряж. В	Д	L	d	Масса, г, не более
0,1	63	6	18	0,6	2
0,12	7	2,5
0,15	3
0,18	20	3,5
0,22	8	0,8 1	4
0,27
0,33
0,39	9	5
0,47	10	6
0,56	20
0,68	11
0,82	12	7
1
1,2	9	32	5,5
1,5	10	6
1,8
2,2	11	7
2,7	10	48	9
3,3
3,9	12	11
4,7	12	11
5,6
6,8	13	13
8,2	14	15
10	16	19
12
15	20	29
18
22	24	35
0,1	100	7	18	0,6	2
0,12	2,5
0,15	20
0,18	8	0,8	3,0
0,22
0,27	9	5

Продолжение таблицы 1

Номин. емкость,мкФ	Номин. напряж. В	Д	L	d	Масса, г, не более
0,33	100	9	20	0,8	4
0,39	10	5
0,47	11	6
0,56	12	7
0,68	8	32	5
0,82	9	5,5
1,0	10	20	6
1,2	11	7
1,5
1,8	12	8
2,2	10	48	9
2,7	12	11
3,3	12	11
3,9	13	13
4,7	14	15
5,6
6,8	16	1,0	19
8,2	18	24
10	20	29
12	22	35
0,047	160	7	18	0,6	2
0,056
0,068	8	0,8	2,5
0,082
0,1	20	3
0,12
0,15	9	4
0,18
0,22	10	5
0,27	11	6
0,33
0,39	12	7
0,47	9	32	5,5
0,56	10	6
0,68
0,82	11	7
1,0	12	8
1,2	10	48	9
1,5
1,8	12	11
2,2	12	11
2,7	13	13
3,3	14	15
3,9	16	1,0	19
4,7
5,6	18	24
6,8	20	29
0,047	250	8	18	0,8	2,5
0,056
0,068	9	3
0,082	8	20
0,1	9	4
0,12	10	3
0,15	5
0,18	11	6
0,22	8	32	5
0,27	9	5,5
0,32
0,39	10	6
0,47
0,56	11	7
0,68	12	8
0,82	10	48	9
1,0	12	11
1,2	12	11
1,5	13	13
1,8	14	15
2,2	16	1,0	19
2,7
3,3	18	24

Продолжение таблицы 1

Номин. ем-кость,мкФ	Номин. напряж. В	Д	L	d	Масса, г, не более
3,9	250	18	48	1,0	24
4,7	20	29
5,6	22	34
6,8	24
8,2	28	53
10	30
0,022	400	8	18	0,8	2,5
0,027	0,6
0,033	7	20
0,039	8	0,8	3
0,047	9	4
0,056
0,068	10	5
0,082	11	6
0,1
0,12	12	7
0,15	9	32	5,5
0,18
0,22	10	6
0,27	11	7
0,33
0,39	12	8
0,47	13	9
0,56	12	48	11
0,68	12	11
0,82	13	13
1
0,01	630	7	18	0,6	2,5
0,012	8	0,8
0,015	9	3
0,018
0,022	20	4
0,027
0,033	10	5
0,039	11	6
0,047
0,056	12	7
0,068	13	6
0,082	9	32	5,5
0,1
0,12	10	6
0,15	11	7
0,18	12	8
0,22	13	9
0,27	12	48	11
0,33	12	11
0,39	13	13
0,47
0,01	1000	7	34	0,6	4,5
0,012
0,015
0,018	8	0,8	5,5
0,022
0,027	9	6
0,033	10	6,5

Окончание таблицы 1

Номин. ем-кость,мкФ	Номин. напряж. В	Д	L	d	Масса, г, не более
0,039	1000	10	34	0,8	6,5
0,047	11	7,5
0,056	12	8,5
0,068	13	9,5
0,082	12	48	11
0,1	12	11
0,12
0,15	14	15
0,18
0,22	16	1	19
0,0047	1600	7	34	0,6	4,5
0,0056
0,0068
0,0082	8	0,8	5,5
0,01
0,012	9	6
0,015	10	6,5
0,018	11	7,5
0,022
0,027	12	8,5
0,033	13	9,5
0,039	12	48	11
0,047	12	11
0,056	13	13
0,068	14	15
0,082	16	1	19
0,1

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Номинальное напряжение, В 63- 1600

Номинальная емкость , мкФ 0,0047 — 22

Допускаемое отклонение емкости, % ±5; ±10; ±20

Тангенс угла потерь не более 0,012

Сопротивление изоляции между выводами , МОм,

С ≤ 0,33 мкФ , не менее 12000

Постоянная времени, МОм .мкФ

С >0,33мкФ , не менее 4000

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Интервал рабочих температур, С -60 + 125

Атмосферное давление , мм рт. Ст. 5-800

Относительная влажность 35 0С ,% max 98

Механические нагрузки

Вибрация с ускорением 20 g , 1-2000Гц

Механический удар многократного

действия, 150 g

Наработка ,ч 15000

Срок сохраняемости, лет 15

Обозначение при заказе:

Конденсатор К73-16-400В-2мкФ± 5% ТУ6173-009-07594095-95

К73-17

ОЖ0.461.104ТУ

Конденсатор металлизированный полиэтилентерефталатный

Электрические параметры
Номинальное напряжение, В	63, 100, 160, 250, 400, 630
Номинальная емкость, мкФ	0,001 — 4,7
Допустимые отклонения емкости, %	± 5; ± 10; ± 20
Допустимое изменение емкости конденсаторов от измеренной в нормальных условиях, %
+ 125 °C	не более 18
— 60 °C	не более 12
Тангенс угла потерь при f = 1000+50 Гц
в нормальных условиях	не более 0,008
Т = 125 °C U = 63 В	не более 0,045
Т = 125 °C U свыше 160 В	не более 0,025
Сопротивление изоляции между выводами в нормальных условиях, МОм; C не превышает 0,33 мкФ
U = 63 В	min 12000
U превышает 160 В	min 30000
Постоянная времени, МОм·мкФС >0,33 мкФ	не менее 5000
U = 63 В	min 4000
U свыше 160 В	min 10000
Сопротивление изоляции между соединенными вместе выводами и корпусом, МОм
Т=125 °C	не менее 30000
U = 63 В; С не выше 0,33 мкФ	не менее 12
U больше 160 В; С не выше 0,33 мкФ	не менее 30
Постоянная времени, МОм·МОм
U = 63 В; С>0.33 мкФ	не менее 4
U больше 160 В; С>0.33мкФ	не менее 10

Электрические параметры (макс 15000ч. эксплуатации)
Изменение емкости, %	не больше ±15
Тангенс угла потерь	не больше 0,015
Сопротивление изоляции, МОм
U = 63 В; С не более 0,33 мкФ	не меньше 120
U не менее 160 В; С не более 0,33 мкФ	не меньше 300
Постоянная времени, МОм·мкФ
U = 63 В; С>0,33 мкФ	не меньше 40
U не менее 160 В; С>0,33мкФ	не меньше 100

Условия эксплуатации
Интервал рабочих температур, °C	-60…+125
Атмосферное давление, mm Hg	5-800
Относительная влажность 35 °C, %	max 98
Механические нагрузки
Вибрации с ускорением 1…80 Гц	max 5g
Многократные удары с ускорением (при длительности ударов 2-10 мс.)	max 40g

Всю необходимую информацию можно узнать, позвонив по телефону

Звоните нам: 8 (952)377-55-46

Присылайте факс: (812)640-06-25 доб. 32766

Или воспользуйтесь простой формой для заказа

Dc-link конденсатор Power Capacitor Wind And Solar Capacitor

Конденсатор звена постоянного тока Силовой конденсатор Ветровой и солнечный конденсатор

Габаритный чертеж

Конденсатор для силовой электроники — это использование тонкой пленки на металлической основе без стильной сварки, специальной обработки золотым напылением, литого корпуса или уплотнения из ленты Myra, уплотнения из огнестойкой эпоксидной смолы, медных болтов, медных гаек или вставок .

Технические характеристики

Справочные стандарты	МЭК61071, МЭК61881
Рабочая температура (горячая точка)	от -40 ℃ до + 70 ℃
Температура хранения	от -40 ℃ до + 85 ℃
Температура точки	+ 70 ℃ (масло), + 85 ℃ (сухой)
Коэффициент рассеяния	3 * 10 -3 (100 Гц, 20 ℃)
Допуск емкости	± 5% или ± 10%
Клемма испытательного напряжения к клемме U _TT	(1.3 ~ 1,5) Un в течение 10 секунд
Клемма испытательного напряжения к корпусу U _TC	(2Un + 1000) В переменного тока — 50 Гц в течение 60 секунд
Допустимая относительная влажность	75% Среднегодовое значение ≤ 30 дней в году
Климатическая категория IEC	40/85/21
Отклонение емкости в диапазоне рабочих температур от -25 ℃ до + 70 ℃	± 1,5% макс при измерении емкости при 20 ℃
Компоненты корпуса	Алюминий, пластик, нержавеющая сталь 304
Клеммы	Фастоны или винты из луженой латуни
Установка	В любом положении
Срок службы	≥100000 часов при Un
Частота отказов	50 Fit
Рекомендуемый момент для резьбовых соединений	Внутренний терад M6-3Nm, M8-6Nm

Характеристики

· Используется в цепях фильтров DC-Link, может быть заменен электролитическим конденсатором.

· Низкое ESR, возможность передачи высокого пульсационного тока.

· Низкая индуктивность.

· Самовосстановление.

· Алюминиевый корпус, заполненный смолой или полиуретаном.

Приложения · Используется в оконном силовом конденсаторе Используется в ветроэнергетике, солнечной энергии или других промышленных преобразователях частоты.

· Используется в цепи фильтра поддержки постоянного тока.

· Транспортные средства, такие как электрические и гибридные автомобили

· Сварочное оборудование, подъемник, моторный привод.

Оборудование

Наша компания имеет 3 высоковакуумных машины для нанесения покрытий, 14 высокоскоростных продольно-резательных машин, 7 намоточных машин, 4-пушечную машину для распыления мяса, систему вакуумной пропитки Capacitor , трехфазную машину для выдерживания напряжения и другое автоматическое оборудование.

Машина для нанесения вакуумного покрытия

Продольно-резательный станок

Намоточный станок

Четыре пистолета для напыления металла

Система вакуумной пропитки конденсаторов

Оборудование для проверки напряжения

Честь

Завод

Добро пожаловать, чтобы связаться с нами Телефон: 0086 0562 2821018 Факс: 0086 0562 2821558 Мобильный телефон: 0086-13305620368 (Хелен Ху) Веб-сайт: www.film-capacitor.com

К53-65 (чип)

К53-65 (чип) АЖЯР.673546.004 ТУ

Предназначены для работы в цепях постоянного, пульсирующего тока и в импульсном режиме. Изготавливаются в климатическом исполнении В.

Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ 20.39.414.1, со значениями характеристик для группы исполнения 6У с дополнениями и уточнениями в АЖЯР.673546.004 ТУ.

Основные технические данные

Номинальное напряжение, В	4…50
Номинальная ёмкость, мкФ	0.1…470
Допускаемое отклонение ёмкости (25 °С, 50 Гц), %	±10; ±20
Повышенная температура среды Tокр, максимальное значение при эксплуатации, °С	+125
Пониженная температура среды Tокр, минимальное значение при эксплуатации, °С	-60

Габаритные размеры и масса конденсаторов

Габарит	L, мм	B, мм	H, мм	P, мм	W, мм	Масса, г, не более
A	3.2±0.2	1.6±0.2	1.6±0.2	0.8±0.3	1.2±0.1	0.05
B	3.5±0.2	2.8±0.2	1.9±0.2	0.8±0.3	2.2±0.1	0.06
C	6.0±0.3	3.2±0.3	2.5±0.3	1.3±0.3	2.2±0.1	0.3
D	7.3±0.3	4.3±0.3	2.9±0.3	1.3±0.3	2.4±0.1	0.5
E	7.3±0.3	4.3±0.3	4.1±0.3	1.3±0.3	2.4±0.1	0.6

Маркировка для конденсаторов габарита «B»

Маркировка для конденсаторов габарита «С», «D», «E»

1 — Положительный вывод
2 — Номинальная ёмкость, пФ
3 — Код множителя ёмкости
4 — Код изделия (допускается отсутствие полосы)
5 — Номинальное напряжение, В
6 — Дата изготовления

На конденсаторах габарита А маркируется только обозначение полярности

Обозначение кодов маркировки

Код множителя	Множитель ёмкости
4	104
5	105
6	106
7	107
8	108

Код	Год
X	2009
A	2010
B	2011
C	2012
D	2013
E	2014

Код	Месяц	Код	Месяц
1	Январь	7	Июль
2	Февраль	8	Август
3	Март	9	Сентябрь
4	Апрель	O	Октябрь
5	Май	N	Ноябрь
6	Июнь	D	Декабрь

Код корпуса конденсаторов

Cном, мкФ	Uном, В
4	6.3	10	16	20	25	32	40	50
0.1									A
0.15									A
0.22								A	B
0.33							A	B	B
0.47						A	B	B	C
0.68					A	A	B	B	C
1				A	A	B	B	C	C
1.5			A	A	A	B	C	C	D
2.2		A	A	A	A,B	C	C	C	D
3.3	A	A	A,B	A,B	B	C	C	D	D
4.7	A	B	B	B	B	C	D	E	E
6.8	A,B	B	B	B,C	C	C,D	D	E	E
10	B	C	B,C	C	C	D	D
15	B	C	C	C	C,D	D	E
22	B,C	C	C	D	D	E	E
33	C	C	C,D	D	D	E
47	C	D	D	D	E
68	C	D	D	E	E
100	C	D	D,E	E	E
150	D	D,E	D,E	E
220	D,E	E	E
330	D,E	E
470	E	E

Зависимость отношения максимально допустимых рабочих напряженийконденсаторов от температуры среды

Надёжность конденсаторов

Безотказность	Наработка t_λ,ч, не менее	Интенсивность отказов конденсаторов, λ, 1/ч, не более
Предельно-допустимый режим (0.63Uном, Tокр=125°С)	30 000	5×10-7
Предельно-допустимый режим (Uном, Tокр=85°С)
Облегченный режим (0.2-0.6Uном, Tокр=55°С)	200 000	5×10-8
Сохраняемость Гамма-процентный срок сохраняемости конденсаторов Tcy при y=97%, лет, не менее	25

Значения электрических параметров конденсаторов при поставке

Uном, В	Cном, мкФ	tg δ, %, 20 °C, 50 Гц, не более	I_ут, мкА, 20 °C, после 60 с, не более	R_эпс, Ом, 20 °C, 100 кГц, не более	Z, Ом, 20 °C, 100 кГц, не более
4	3.3	8	0.5	•	•
4.7	•	•
6.8	•	•
10	3.9	4.0
15	0.6	3.43	3.5
22	0.9	3.9(B); 2.45(C)	3(B); 2.5(C)
33	1.3	2.15	2.2
47	1.9	1.96	2.0
68	10	2.7	1.56	1.6
100	4.0	1.27	1.3
150	6.0	0.88	0.9
220	8.8
330	12	13.2
470	18.8
6.3	2.2	8	0.5	•	•
3.3	•	•
4.7	•	5.5
6.8	4.4	4.5
10	0.6	2.94	3.0
15	0.9	2.94
22	1.4	2.15	2.2
33	2.0	1.76	1.8
47	10	2.9	1.07	1.1
68	4.1	0.88	0.9
100	6.0
150	9.0
220	12	13.2
330	19.8
470	28.2	0.78
10	1.5	8	0.5	•	•
2.2	•	•
3.3	5.4	5.5
4.7	4.4	4.5
6.8	0.7	3.43	3.5
10	1.0	2.45	2.5
15	1.5
22	2.2	0.98	1.0
33	10	3.3	1.56(C); 1.07(D)	1.6(C); 1.1(D)
47	4.7	0.88	0.9
68	6.8
100	10.0
150	12	15.0
220	22.0
16	1	8	0.5	•	•
1.5	•	•
2.2	5.4	5.5
3.3	4.9	5.0
4.7	0.8	3.92	4.0
6.8	1.1	2.45	2.5
10	1.6	2.5
15	2.4	1.76	1.8
22	10	3.6	1.07	1.1
33	5.3	0.88	0.9
47	7.5
68	10.9
100	12	16
150	24
20	0.68	8	0.5	•	•
1	•	•
1.5	•	•
2.2	6.4(A); 4.9(B)	6.5(A); 5.0(B)
3.3	0.7	3.92	4.0
4.7	1	2.94	3.0
6.8	1.4	2.35	2.4
10	2	1.86	1.9
15	10	3	1.66(C); 1.07(D)	1.7(C); 1.1(D)
22	4.4	1.57	1.6
33	6.6	0.88	0.9
47	9.4
68	12	13.6
100	20
25	0.47	8	0.5	•	•
0.68	•	•
1	•	•
1.5	6.37	6.5
2.2	0.6	3.43	3.5
3.3	0.9
4.7	1.2	2.45	2.5
6.8	1.7	1.96(C); 1.37(D)	2.0(C); 1.4(D)
10	10	2.5	1.17	1.2
15	3.8	0.98	1.0
22	12	5.5	0.88	0.9
33	8.3
32	0.33	8	0.5	•	•
0.47	•	•
0.68	•	•
1	6.37	6.5
1.5	4.4	4.5
2.2	0.8	3.43	3.5
3.3	1.2	2.45	2.5
4.7	1.7	1.47	1.5
6.8	10	2.4	1.27	1.3
10	3.5	0.98	1.0
15	12	5.3	0.88	0.9
22	7.7
40	0.22	8	0.5	•	•
0.33	•	•
0.47	•	•
0.68	•	•
1	6.17	6.3
1.5	4.21	4.3
2.2	0.8	3.43	3.5
3.3	1.5	2.25	2.3
4.7	12	2	1.17	1.2
6.8	3	0.88	0.9
50	0.1	8	0.5	•	•
0.15	•	•
0.22	•	•
0.33	•	•
0.47	7.8	8.0
0.68	6.86	7.0
1	5.9	6.0
1.5	10	0.8	3.9	4.0
2.2	1.1	2.45	2.5
3.3	1.7	1.96	2.0
4.7	12	2.4	1.47	1.5
6.8	3.5	0.88	0.9

• — значения не нормируются

Пример условного обозначения при заказе:

КОНДЕНСАТОР К53-65 «C» — 16В — 10 мкФ ±10% АЖЯР.673546.004 ТУ

Всю необходимую информацию можно узнать, позвонив по телефону

Звоните нам: 8 (952)377-55-46

Присылайте факс: (812)640-06-25 доб. 32766

Или воспользуйтесь простой формой для заказа

Покупаем серебряно-танталовые конденсаторы, цены и фото конденсаторов

Покупка танталовых конденсаторов осуществляется нашей компанией по ценам выше среднерыночных. Работаем с физическими и юридическими лицами, располагая при этом всеми необходимыми документами. Принимаем детали и электронные компоненты по Почте России, либо посредством услуг транспортных компаний. Пример: ТК Деловые линии. Быстро и качественно.

Дополнительную информацию по конденсаторам и другим радиодеталям смотрите на следующих страницах:

Внешний вид
Маркировка/Цена
Внешний вид
Маркировка/Цена

К52-1
Подробнее

К52-1М, К52-1БМ
Подробнее

К52-2мелкие
Подробнее

К52-2мелкие с 2000 г.в.
Подробнее

К52-2мелкие,салатовые, «2» в кружке
Подробнее

К52-2Счёрная крышка, мелкие
Подробнее

К52-2крупные, знак «ромб»
Подробнее

К52-5крупные, знак «ромб»
Подробнее

К52-2крупные,«2» в кружке,чёрная крышка
Подробнее

К52-2крупные,салатовые, «2» в кружке
Подробнее

К52-2С, К52-5Счёрная крышка, крупные
Подробнее

К52-2крупные, без знака «ромб»,со зн. «Э»
Подробнее

К52-2крупные, с 2000 г.в.
Подробнее

КОПП
Подробнее

К52-7с 1993 года выпуска
Подробнее

К52-7до 1993 года выпуска
Подробнее

К52-8
Подробнее

К52-9
Подробнее

К52-11
Подробнее

К53-1, К53-1Акрупные
Подробнее

К53-6
Подробнее

К53-7крупные
Подробнее

К53-16
Подробнее

К53-18
Подробнее

К53-28
Подробнее

ЭТО-1мелкие
Подробнее

ЭТО-Смелкие
Подробнее

ЭТО-2крупные
Подробнее

ЭТ, ЭТН
Подробнее

«Tesla»имп.танталовые
Подробнее

имп.конденсатор
Подробнее

«Tesla»аналог К52-1
Подробнее

«ETA 3»
Подробнее

имп.конденсаторимп.танталовые
Подробнее

имп.конденсатораналог ЭТО-2
Подробнее

ЭТО-3высота 30 мм
Подробнее

ЭТО-3высота 42 мм
Подробнее

К52-5высота 35 мм
Подробнее

ЭТО-4высота 35 мм
Подробнее

ЭТО-4высота 45 мм
Подробнее

К52-5высота 44 мм
Подробнее

К52-5высота 54 мм
Подробнее

ЭТО-4высота 59 мм
Подробнее

К52-5высота 73 мм
Подробнее

100PCS 2KV Набор высоковольтных керамических конденсаторов 2KV 102K 103K 152K 221K 222K 332K 471K 472K 561K 681K Набор конденсаторов | набор конденсаторов | набор керамических конденсаторовкерамический конденсатор

Обратите внимание, пожалуйста, сделайте заказ :

1. По номеру отслеживания China Post Ordinary Small Packet Plus можно отслеживать только товары, уехавшие из Китая или нет. Больше информации не будет после того, как они покинут Китай. Если вы не можете принять посылку без отслеживания информации в вашей стране, пожалуйста, не выбирайте ее. Вы можете выбрать заказную авиапочту Китая или другую экспресс-доставку, у них есть полная информация для отслеживания. 2. Добро пожаловать, чтобы прислать нам свой запрос предложений или список спецификаций, мы предложим вам лучшую цену! Вы можете оставить нам сообщение или отправить электронное письмо, мы ответим вам как можно скорее!

Описание:

Имеется 10 значений, по 10 шт. Каждое, всего 100 шт. 2KV 102K 2KV 152K 2KV 221K 2KV 222K 2KV 332K 2KV 471K 2KV 472K 2KV 561K 2KV 681K 2KV 103K

В комплект входит:

Конденсаторы высокого напряжения

1002

Если вы хотите купить больше одного товара, вы можете добавить его в корзину.

Затем, следуя инструкциям ниже, попросите нас снизить для вас стоимость доставки.

Конденсатор К10-17а

Конденсатор керамический монолитный для работы в цепях постоянного и переменного тока и в импульсных режимах. Изолированный, с однонаправленными выводами, допускает работу в условиях повышенной влажности без дополнительной защиты. Всеклиматическое исполнение (В). Изготавливают в водородоустойчивом исполнении.

Номинальная емкость	2,2 пФ — 2,2 мкФ
Номинальное напряжение:
МП0	50; 100 В
М47, М1500, Н20, Н50, Н90	50 В
Интервал рабочих температур:
МП0, М47, М1500, Н20, Н50	-60/+125 оС
Н90	-60/+85 oC
Относительная влажность	98 % при 35 oС

НОМИНАЛЬНАЯ ЕМКОСТЬ И РАЗМЕРЫ

Номинальная емкость	Размеры, мм	Код	Видо-размер (для группы МП0)
МП0	М47	М1500	Н20	Н50	Н90	Lmax	Bmax	A
Номинальное напряжение, В
50	100	50	50	50	50	50	Номин.	Пред. откл.
2,2-7500 пФ	2,2-3000 пФ	2,2-3000 пФ	75 пФ-0,01 мкФ	680 пФ — 0,12 мкФ	680 пФ — 0,1 мкФ	6800 пФ — 0,47 мкФ	6,8	4,6	2,5	±0,5	—	1
—	—	2,2-820 пФ	75 — 3000 пФ	680 пФ- 0,033 мкФ	680 пФ — 0,033 мкФ	—	8,4	5,0	5,0	—
2200 пФ — 0,022 мкФ	2200- 8200 пФ	3300 — 8200 пФ	0,011- 0,027 мкФ	0,15 — 0,27 мкФ	0,15; 0,22 мкФ	0,68 — 1,5 мкФ	6,7	—	2
—	—	9100 пФ — 0,015 мкФ	0,03 — 0,039 мкФ	0,33 — 0,47 мкФ	0,33; 0,47 мкФ	2,2 мкФ	8,4	—
6200 пФ — 0,051 мкФ	6200 пФ — 0,015 мкФ	9100 пФ — 0,015 мкФ	0,03 — 0,039 мкФ	0,33 — 0,47 мкФ	0,33; 0,47 мкФ	—	12	8,6	7,5	—	3

ДОПУСКАЕМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ

Группа по температурной стабильности	Номинальная емкость	Ряд значений номинальной емкости	Допускаемое отклонение емкости
М47, М1500	2,2 — 6,8 пФ	Е24	±20 %
7,5 -15 пФ	±10; ±20 %
16 пФ и более	±5; ±10; ±20 %
МП0	2,2 — 4,7 пФ	±0,5 пФ
5,1 — 9,1 пФ	±1 пФ
10 пФ и более	±5; ±10; ±20 %
Н20	Все номинальные емкости	Е12	±10; ±20 %
Н50	Е6	+50/-20 %
Н90	+80/-20 %

Технические условия: ОЖ0.460.172 ТУ, ОЖ0.460.107 ТУ, ОЖ0.460.183 ТУ Пример обозначения при заказе: К10-17а-100В-МП0-7500пФ±5%-2-В К10-17а-М1500-0,01мкФ±10%-В К10-17а-Н50-680пФ-В

Технические условия: ОЖ0.460.172 ТУ, ОЖ0.460.107 ТУ, ОЖ0.460.183 ТУ

Технические условия: ОЖ0.460.172 ТУ, ОЖ0.460.107 ТУ, ОЖ0.460.183 ТУ
Пример обозначения при заказе:
К10-17а-100В-МП0-7500пФ±5%-2-В
К10-17а-М1500-0,01мкФ±10%-В
К10-17а-Н50-680пФ-В

Звоните нам: (952)377-55-46

Присылайте факс: (812)640-06-25 доб. 32766

Или воспользуйтесь простой формой для заказа

Конденсатор К76-П | | Радиодетали в приборах

Справочник содержания драгоценных металлов в радиодеталях, создан на основе справочных данных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах, этикетках и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Какие драгоценные металлы содержатся в конденсаторах

В конденсаторах может содержатся серебро, палладий, платина, а также не драгоценный тантал. Наиболее ценные конденсаторы: керамические КМ5, КМ6, К10-17, К10-47 и др; ЭТО, К52 имеют серебряный корпус и тантал внутри; оксидные К53 содержат тантал.

Основные параметры конденсаторов

Конденсатор — двухполюсник с постоянным или переменным значением ёмкости и малой проводимостью; устройство для накопления заряда и энергии электрического поля. Конденсатор является пассивным электронным компонентом.

Первое – ёмкость конденсатора. Измеряется в долях Фарады.Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.Третье – допустимое рабочее напряжение

Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях

Основные типы конденсаторов выпускаемых в СССР (импортная маркировка)

К10 -Керамический, низковольтный (Upa6;1600B)К50 -Электролитический, фольговый, АлюминиевыйК15 -Керамический, высоковольтный (Upa6;1600B)К51 -Электролитический, фольговый, танталовый,ниобиевый и др.К20 -КварцевыйК52 -Электролитический, объемно-пористыйК21 -СтеклянныйК53 -Оксидо-полупроводниковыйК22 -СтеклокерамическийК54 -Оксидно-металлическийК23 -СтеклоэмалевыйК60- С воздушным диэлектрикомК31- Слюдяной малой мощности (Mica)К61 -ВакуумныйК32 -Слюдяной большой мощностиК71 -Пленочный полистирольный(KS или FKS)К40 -Бумажный низковольтный (Uраб;2 kB) с фольговыми обкладкамиК72 -Пленочный фторопластовый (TFT)К73 -Пленочный полиэтилентерефталатный (KT ,TFM, TFF или FKT)К41 -Бумажный высоковольтный (Uрабt;2 kB) с фольговыми обкладкамиК75 -Пленочный комбинированныйК76 –Лакопленочный (MKL)К42 -Бумажный с металлизированными Обкладками (MP)К77 -Пленочный, Поликарбонатный (KC, MKC или FKC)К78 – Пленочный полипропилен (KP, MKP или FKP)

К75-40

Импульсный конденсатор К75-40

Предназначены для работы в качестве накопителей энергии в импульсных режимах в составе встроенных элементов внутреннего монтажа в аппаратуре народнохозяйственного значения.

Конструкция герметичная. Изготавливаются во всеклиматическом исполнении (В) и в исполнении для умеренного и холодного климата (УХЛ) Минимальный срок сохраняемости 25 лет Обозначение при заказе Конденсатор К75- 40б-750В-80мкФ±5%-В-ОЖО.464.230 ТУ

Всю необходимую информацию можно узнать, позвонив по телефону

Звоните нам: 8 (952)377-55-46

Присылайте факс: (812)640-06-25 доб. 32766

Или воспользуйтесь простой формой для заказа

Конденсатор К10-17б

НОМИНАЛЬНАЯ ЕМКОСТЬ И РАЗМЕРЫ /ДОПУСКАЕМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ

Номинальная емкость	2,2 пФ — 2,2 мкФ
Номинальное напряжение:
МП0	50; 100 В
М47, М1500, Н20, Н50, Н90	50 В
Интервал рабочих температур:
МП0, М47, М1500, Н20, Н50	-60/+125 оС
Н90	-60/+85 oC
Относительная влажность	98 % при 35 oС

Номинальная емкость

Размеры, мм

Код

Видо-размер (для группы МП0)

МП0

М47

М1500

Н20

Н50

Н90

Lmax

Bmax

Нmax

Номинальное напряжение, В

Номин.

Пред. откл.

100

2,2 — 3900 пФ

2,2 — 820 пФ

33 — 2700 пФ

680 пФ — 0,027 мкФ

680 пФ — 0,022 мкФ

6800 пФ — 0,15 мкФ

5,6

4,0

3,0

5,0

±0,8

—

910 — 7500 пФ

910 — 3000 пФ

3000 пФ — 0,01 мкФ

0,033 — 0,12 мкФ

0,033 — 0,1 мкФ

0,22 — 0,47 мкФ

7,5

5,0

4,5

3300 пФ — 0,022 мкФ

3300 — 8200 пФ

0,011 — 0,027 мкФ

0,15 — 0,27 мкФ

0,15; 0,22 мкФ

0,68 — 1,5 мкФ

9,0

7,1

5,0

—

9100 пФ — 0,015 мкФ

0,03 — 0,039 мкФ

0,33 — 0,47 мкФ

0,33; 0,47 мкФ

2,2 мкФ

9,0

—

9100 пФ — 0,015 мкФ

0,03 — 0,039 мкФ

0,33 — 0,47 мкФ

0,33; 0,47 мкФ

2,2 мкФ

11,5

9,0

5,0

7,5

±1,5

—

Группа по температурной стабильности	Номинальная емкость, пФ	Ряд значений номинальной емкости	Допускаемое отклонение емкости
М47, М1500	2,2 — 6,8 пФ	Е24	±20 %
7,5 — 15 пФ	±10; ±20 %
16 пФ и более	±5; ±10; ±20 %
МП0	2,2 — 4,7 пФ	±0,5 пФ
5,1 — 9,1 пФ	±1 пФ
10 пФ и более	±5; ±10; ±20 %
Н20	Все номинальные емкости	Е12	±10; ±20 %
Н50	Е6	+50/-20 %
Н90	+80/-20 %

Технические условия: ОЖ0.460.172 ТУ, ОЖ0.460.107 ТУ, ОЖ0.460.183 ТУ Примеры обозначения при заказе:К10-17б-50В-МП0-0,022мкФ±5%-3-В К10-17б-М47-9100пФ±10%-9,0-В К10-17б-Н90-2,2 мкФ-5,0-В

Звоните нам: (952)377-55-46

Присылайте факс: (812)640-06-25 доб. 32766

Или воспользуйтесь простой формой для заказа

Заводской поставщик Конденсатор 104k — Купить конденсатор 104k 250v, 104k полиэфирный пленочный конденсатор, конденсаторы 275v X2 Продукт на Alibaba.com

Категория продукта

Описание продукта

GB10190 / IEC 60384-16 Структура сухого типа Высокое перенапряжение и перегрузка по току Low ESL Low ESR Self -заживление Полипропилен / Пленка полиэфирная

Срок службы 5 лет дизайн!

——————————————

Используется в цепь высокого напряжения / импульса / зажигания / резонанса.

Его можно широко использовать для светодиодного освещения / устройств связи / аудио и других устройств.

Описание продукта

> GB10190 / IEC 60384-16 > Структура сухого типа > Высокое перенапряжение и сверхток > низкий ESL > низкий ESR > самовосстановление > круговая сварка

Используется во всех типах фильтров, шумоподавляющих и низкоимпульсных схем.

Специально для разделения звуковых частот.

Информация о компании

О НАС

Как известный бренд в Китае, CABO занимается развитием технологий для новых приложений и сегодня обслуживает более 10 000 клиентов. Более 30 лет опыта в производстве и применении конденсаторов, CABO предоставляет надежные решения для новой энергии, источников питания, двигателей, сварки, аэрокосмической, военной, медицинской, телекоммуникационной, транспортной и ИБП.

Наши преимущества
