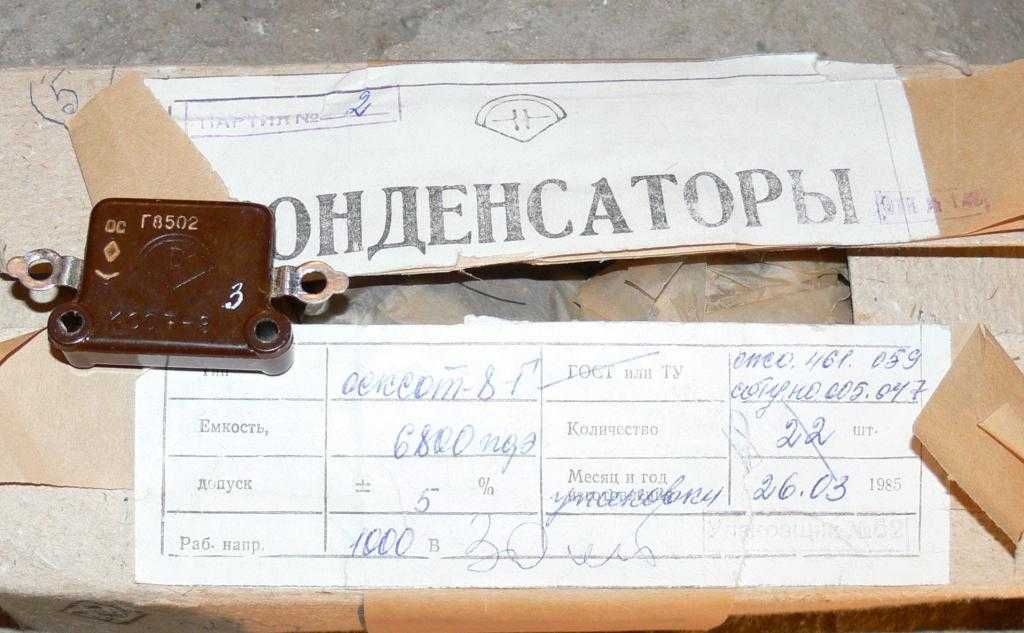

КСО-13
Наиболее мощный из КСО (на 150 вар) и, соответственно, наиболее крупный; потомок «Типа Г». Интересно, что в отличии от других КСО, выводы у него несимметричны — с одной стороны в виде пластинчатой вилки, с другой крюк.
Производитель — Ленинградский Завод № 210 НКЭП (ныне завод им. Козицкого).
1. В. Н. Логинов. Справочник по радиодеталям. М.-Л., Госэнергоиздат, 1949. (Массовая радиобиблиотека. Вып. 41). 2. Левитин М.А. Конденсаторы и сопротивления. Каталог. Бюро технической информации. Москва, 1950. 3. А.С. Балакшин. Справочник по усилительным устройствам звукового кино. Под общей редакцией К.А.Ламагина. Издание 3-е, переработанное и дополненное. — Госкиноиздат, Москва, 1953. 4. В.А. Жуков. Технология производства радиоаппаратуры. — М.-Л.: Госэнергоиздат, 1959. 5. Конденсаторы. Справочник. Том II. Конденсаторы постоянной емкости. ВНИИ «Электронстандарт», 1973.

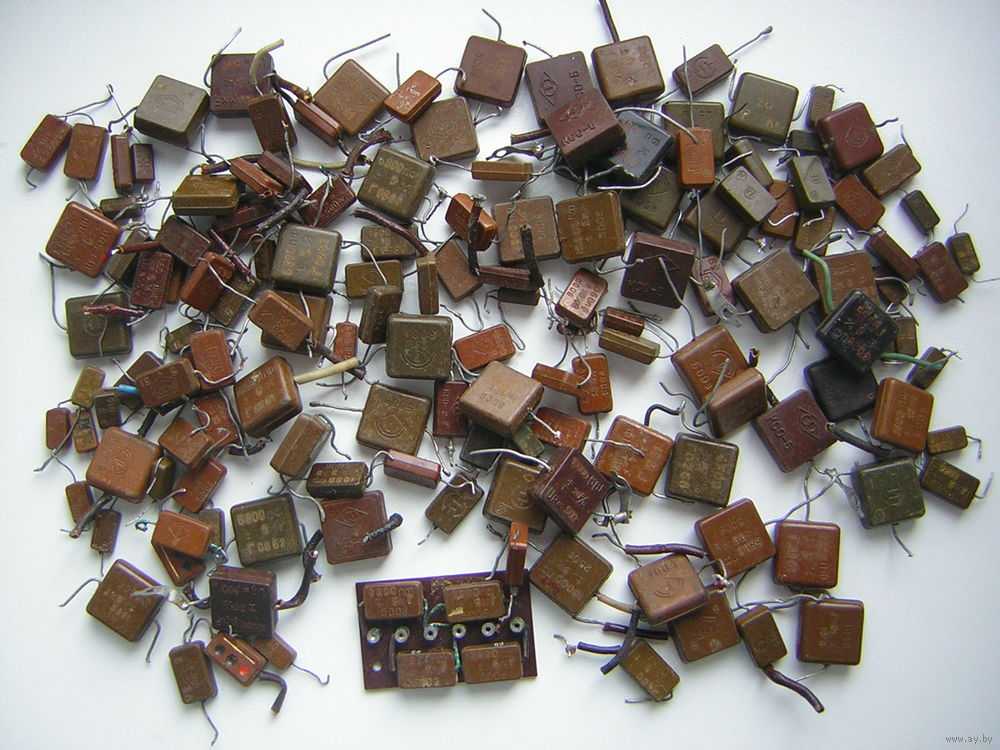

Слюдяные конденсаторы широко ценятся в радиоэлектронике за их небольшие габариты и возможность накапливать большое количество энергии. Слюда является отличным органическим диэлектриком. Выпускаются следующие типы конденсаторов:

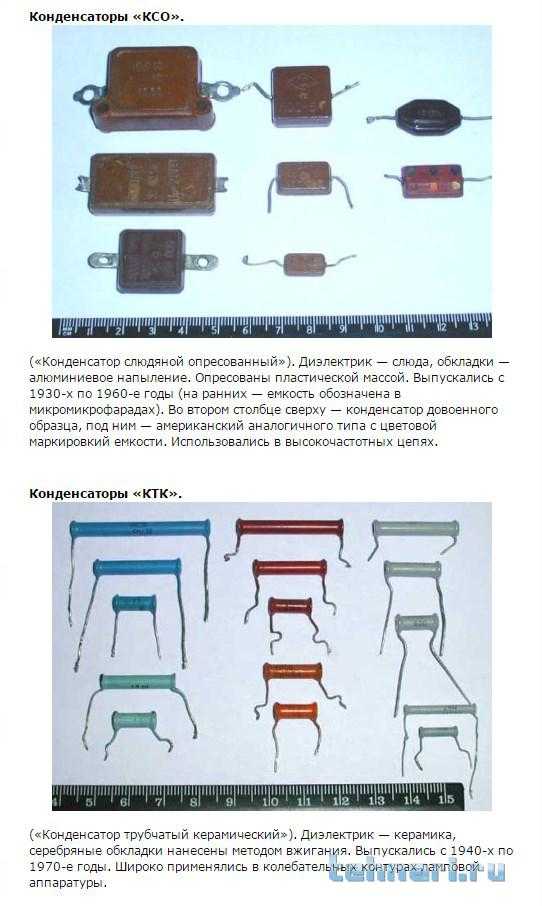

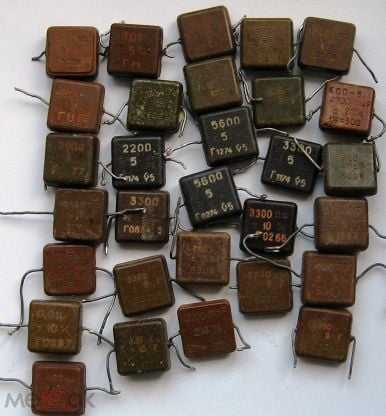

- КСО — слюдяные опрессованные;
- КСОТ — слюдяные опрессованные термостойкие;
- СГМ — слюдяные малогабаритные герметизированные.
Технология производства
Изготовление конденсаторов КСО состоит из следующих операций:
1) разрезка пластинок слюды на требуемые форматы конденсаторной шаблонки;
2) сортировка шаблонки по толщине;
3) испытание шаблонки на электрическую прочность;
4) серебрение электродов;
5) сборка секций;
6) испытание секций на электрическую прочность;
7) предварительная проверка емкости секций;
пропитка секций церезином;
9) опрессовка;
10) тренировка конденсаторов для снятия внутренних напряжений;
11) пропитка церезином;
12) разбраковка конденсаторов по емкости и величине отклонения от номинального значения емкости;
13) маркировка конденсаторов;
14) упаковка конденсаторов.
Для изготовления конденсаторов КСО используется слюда мусковит,
единственная из слюд обладающая высокими электрическими свойствами.
Особенностью слюды, делающей ее особо интересным диэлектриком для конденсаторостроения,
является способность легко расщепляться на тонкие пластинки, до нескольких
десятков микронов и тоньше. Из слюды-сырца после очистки и обрезки
вырубают прямоугольные пластинки — шаблонки размерами от 4×9 до 50×60 мм,
которые затем расщепляют до требуемой толщины (в диапазоне 0.02…0.06 мм)
с допуском ±5 микрон. Операции расщипки и проверки толщины называют «калибровкой слюды».
Рассортированная по толщине слюда передается на автомат
для испытания ее на электрическую прочность высоким напряжением. На этом автомате
отбраковывается слюда, имеющая природные дефекты или же дефекты, полученные при
ее обработке. После испытаний пластинки поступают на автомат для серебрения методом вжигания или
напыления в вакууме.
После напыления электродов пластинки слюды поступают на автомат
сборки секции, где используется принцип присоса для захвата пластинок слюды и
прокладочной фольги. После сборки секции поступают на операцию вакуумной сушки
и пропитки церезином, которая проводится в вакуумном баке при температуре +110…120°С
и остаточном давлении 5 мм.рт.ст.
После операции сушки, пропитки и удаления избытка церезина производится опрессовка
секции.
Для опрессовки конденсаторов применяется термореактивная пластмасса
в виде пресспорошка «фенопласт» марки К-211-34 (связующее — феноло-анилино-формальдегидная
смола, наполнитель — полевой шпат), а также пресспорошки марки К-211-3
с наполнителем из молотой слюды и К-211-4 с наполнителем из молотого кварца.
Прессование производится под прессом в
специальных гнездах при давлении 300 кг/см2 и температуре 175…185°С,
с выдержкой 1—2 мин. на 1 мм толщины опрессованного слоя.
Предварительно таблетки пресспорошка подогреваются до 90…100°С .
После опрессовки с конденсаторов удаляются облои и производится их
тренировка в термостате путем двух-трехкратного нагревания до 110—120° С с последующим
охлаждением до температуры окружающей среды в течение 3 час. Тренировка необходима
для снятия внутренних напряжений, возникающих при быстром охлаждении
после опрессовки.
Далее конденсаторы снова пропитываются церезином для
заполнения возможных трещин в пластмассе и придания ей влагоотталкивающих свойств.
После этого конденсаторы проходят проверку на пробой, величину сопротивления утечки
и разбраковку по емкости. Проверка ТКЕ и тангенса потерь производится выборочно.
Преимущества КСО
КСО компактны, удобны в управлении, а самое главное надежны и безотказны в процессе эксплуатации. Безусловно, перечисленные преимущества имеют место только при соблюдении всех требований и правил по монтажу, наладке и дальнейшей эксплуатации.
Существует еще одно неоспоримое преимущество КСО — разделение ячейки перегородками на несколько отсеков. Перегородки разделяют друг от друга отсеки сборных шин высокого напряжения, электрических аппаратов, цепей вторичной коммутации, устройств управления и защиты.
Разделение КСО на несколько отсеков позволяет локализировать внезапно возникшую аварию, не допустить ее распространение, а также обеспечивает удобство и безопасность обслуживания ячейки.
Конструктивные особенности КСО
Корпус КСО-6(10), 20 кВ защищён от коррозии на весь срок службы. Детали корпуса изготовлены из стального 2,0 — 3,0 миллиметрового листа, оцинкованного горячим методом. Узлы механизмов оцинкованы гальваническим методом. Элементы фасада покрыты порошковой полимерной краской с повышенной адгезией к металлу. Корпус собран на резьбовых и заклепочных соединениях без применения сварки. Металлический корпус из оцинкованной стали и покрытые порошковой краской фасадные элементы делают конструкцию надежной и долговечной, а поперечное относительно сборных шин расположение коммутационных аппаратов – компактной. На фасадной стороне расположены органы управления аппаратами, приборы управления, учета, сигнализации и измерения. Наличие тех или иных элементов сигнализации и управления зависит от того, какое оборудование установлено в шкафу и какие защиты для него необходимы. Малые габариты по фронту способствуют эффективному использованию внутренней площади помещения РУ при новом строительстве или реконструкции существующего РУ. Компактные габариты корпуса и выключателя, а также воздушные промежутки, используемые в качестве изолятора, обеспечивают удобный доступ к размещенному внутри оборудованию через двери. В листе двери предусмотрены смотровые окна для обзора встроенной аппаратуры. Предусмотрено освещение внутренностей шкафа. Возможна установка автоматической системы обогрева внутреннего пространства шкафа. Стандартные габариты ячеек, как и типовые схемы цепей, по желанию Заказчика, могут быть изменены.
Камеры и ячейки КСО, исходя из требований Заказчика, могут включать в себя:
— высоковольтный вакуумный выключатель нагрузки; — трехполюсные разъединители, имеющие заземляющие ножи и запираемый привод; — трансформатор собственных нужд, измерительные трансформаторы; — систему сборных неизолированных шин; — предохранители; — разрядники (линейные и шинные); — конденсаторы статические; — систему защиты и автоматики; — счетчик электроэнергии; — источник бесперебойного питания цепей привода выключателя; — шинные мосты для соединения ячеек при их двурядном размещении; — систему телеметрии и удаленного управления коммутационными аппаратами; — монтажные и эксплуатационные принадлежности.
КСО-6(10), 20 кВ оснащается многоуровневой системой защиты оборудования, система блокировок препятствует выполнению ошибочных действий эксплуатирующего персонала.
Заключение
В высоковольтных цепях нередко применяют последовательное включение конденсаторов. Для выравнивания напряжений на них, необходимо параллельно каждому конденсатору дополнительно подключить резистор сопротивлением от 220 к0м до 1 МОм. Для защиты от помех, в цифровых устройствах применяется шунтирование по питанию с помощью пары – электролитический конденсатор большей емкости + слюдяной, либо керамический – меньшей. Электролитический конденсатор шунтирует низкочастотные помехи, а слюдяной( или керамический) – высокочастотные.
