Емкость нагрузки СL

Измеренное или вычисленное значение емкости, включенной параллельно с кварцевым резонатором. Резонансная частота кварца, включенного в реальную электрическую цепь, будет изменяться в некоторых пределах при разных значениях емкости нагрузки. Для упрощения взаимодействия заказчиков и производителей резонаторов практикуется настройка резонаторов при определенном значении нагрузочной емкости. В этом случае измеренная частота должна соответствовать номинальной с учетом указанной точности настройки.

Как правило, для согласования емкости нагрузки используют конденсаторы Cg , подключаемые между выводами кварцевого резонатора и общим проводом (рисунок 2). Расчет номинала емкости конденсаторов Cg осуществляется по формуле (6), где CL – емкость нагрузки, указанная в технической документации, а CS – значение паразитной емкости (примерно 5 пФ).

Например, для емкости нагрузки равной 16 пФ имеем:

Cg = 2·(16-5) = 22 пФ

Обычно определяется как мощность, рассеиваемая кварцевым резонатором. Минимальное значение этого параметра определяется количеством энергии, необходимой для нормального запуска резонатора и обеспечения устойчивых колебаний. Однако повышенное значение этого параметра может вызвать ухудшение параметров старения и механические повреждения кристалла.

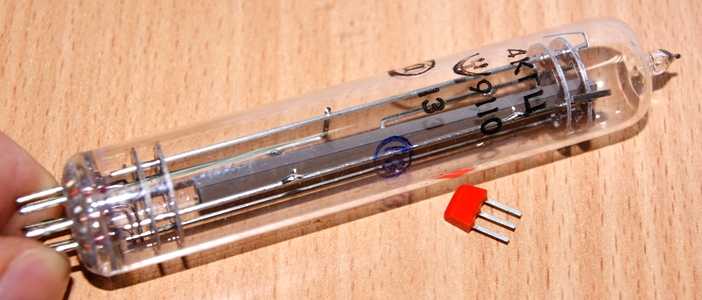

Современный и устаревший резонаторы.

IVВ-20БХ-4 кГц-С1 ТЦ0.338.140ТУ

Самый низкочастотный из серийных отечественных кварцевых резонаторов
(изделия частного применения были и в 1 кГц). По крайней мере, если судить по справочникам…

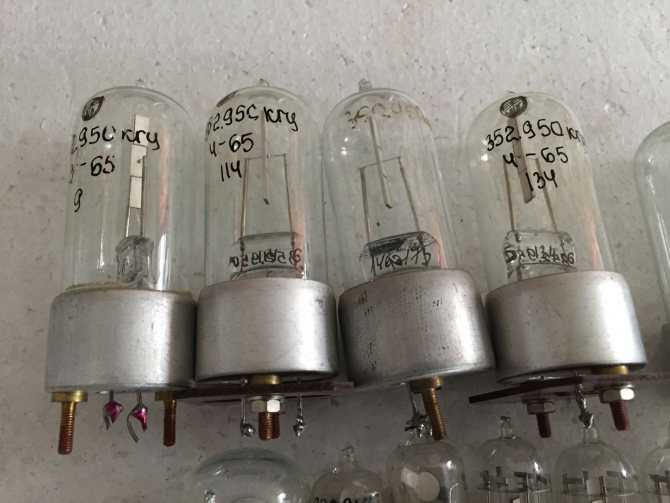

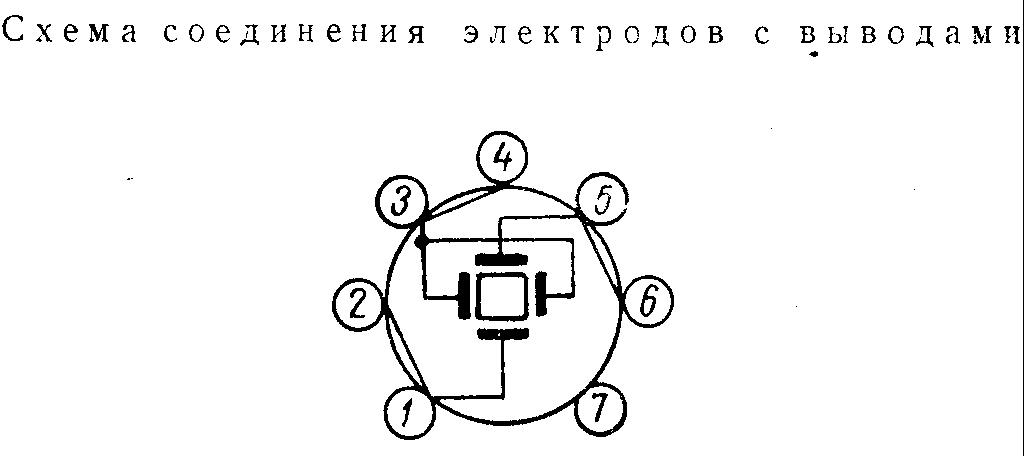

Такие вакуумные резонаторы были трехполюсными и выпускались на диапазон от 4 до 40 кГц, т.е. исключительно низкочастотными, с фиксированной сеткой частот. По сравнению с более поздними разработками, характеристики точности и термостабильности у них были довольно невысокими, как и устойчивость к вибрации и ударам (как пример, резонаторы IV группы выдерживали вибрацию уровнем лишь до 2,5 g). Заводской паспорт и справочные данные на него. Как видно, мой образец был рассчитан на работу по IV группе условий эксплуатации, с условным классом точности настройки «20» (т.е. не хуже +/-100х10-6), в диапазоне температур «Б» (-10…+60°С), класс температурной нестабильности «Х» (т.е. 150 ppm), конструктивное исполнение С1 (с жесткими выводами).

Параметры кварцевых резонаторов

Номинальная частота – частота Fн, указанная на маркировке или в документации на кварцевый резонатор (измеряется в МГц или кГц). Базовая частота – реальная частота резонатора Fо, измеренная в заданных условиях эксплуатации. Как правило, определяются только климатические условия, а именно базовая температура окружающей среды То, (равная 25± 2°С для резонаторов со срезом типа АТ). Рабочая частота – реальная частота резонатора F, измеренная в реальных условиях эксплуатации (климатических, механических и электрических). Обычно определен только допустимый диапазон изменения рабочей температуры.

Будет интересно Варисторы – что это такое, принцип действия, характеристики и параметры.

Точность настройки частоты – максимально допустимое относительное отклонение базовой частоты резонатора от номинальной частоты. Измеряется в миллионных долях от номинальной частоты, обозначаемых как ppm (part per m illion) или 1•10 -6. В отдельных редких случаях значение этого параметра приводится в процентах. Как правило, значение точности настройки частоты кварцевого резонатора выбираются из стандартного ряда.

Параметры кварцевых резонаторов.

Температурная нестабильность частоты

Относительное отклонение рабочей частоты резонатора от базовой частоты. Может быть представлено в виде зависимости от рабочей температуры T, в соответствии с формулой для кварцевых пластин с типом среза АТ и формулой (4) для кварцевых пластин остальных типов. Долговременная нестабильность частоты (старение) – систематическое изменение базовой частоты с течением времени из-за внутренних изменений в кварцевом резонаторе. Параметр старения задается как относительное изменение базовой частоты за заданный промежуток времени. Это значение выражается в частях миллиона за год (например, 3 ppm / year ). Уход частоты под влиянием старения в максимальной степени сказывается в течение первых 30 – 60 дней эксплуатации, после чего влияние этого фактора уменьшается. Стандартный ряд относительных отклонений частоты для резонаторов общего назначения включает следующие классы точности: ±5, ±10, ±15, ±20, ±30, ±50, ±75 и ±100 ppm.

Режим работы резонатора (номер гармоники)

Режим работы резонатора – неизменяемый параметр, определяющий частоту колебания. Для кристаллов кварца может использоваться не только основная частота, но и ее нечетные гармоники – обертоны. Например, кристалл может работать на основной частоте 10 МГц, или в нечетных гармониках приблизительно 30 МГц (третий обертон), 50 МГц (пятый обертон) и 70 МГц (седьмой обертон).

? кГц, КР-12

Малогабаритный кварц, здесь есть название. Однако опять же, никаких сведений ни о частоте,
ни о производителе (а это Московский опытный завод «Радиоприбор»)
нет даже и в этикетке.

1. Резонаторы и фильтры пьезоэлектрические. Справочник.
ВНИИ «Электронстандарт». 1980.
2. НП0.005.040с. Перечень электровакуумных,
полупроводниковых, пьезоэлектрических
приборов и электромеханических фильтров,
разрешенных для применения при разработке
и модернизации военной аппаратуры.
Редакция 13-81. ВНИИ «Электронстандарт»,
1982.
3. Отраслевой руководящий стандарт. Приборы пьезоэлектрические и
фильтры электромеханические. Группы 6330, 6387. Сборник справочных листов РМ 11 073.072.1-82. —
ВНИИ «Электронстандарт», 1983.
4. Ладик А.И, Сташкевич А.И. Изделия электронной техники. Пьезоэлектрические и электромеханические
приборы: Справочник. — М.: Радио и связь, 1993.

КВАРЦЕВЫЕ ГЕНЕРАТОРЫ GEYER ELECTRONIC

Geyer Electronic выпускает кварцевые генераторы для тактирования цифровых схем. Кварцевый генератор — это кварцевый резонатор и схема автогенератора в одном корпусе. В последние годы все большую популярность приобретают кварцевые генераторы в миниатюрных корпусах для поверхностного монтажа. Их основные параметры сведены в таблицу 3.

Таблица 3. Кварцевые генераторы Geyer Electronic для поверхностного монтажа

1, 2 — см. сноски для таблицы 1 4 ±50 (±100) в скобках указано значение нестабильности для диапазона температур от -40 до 85°С 5 доступны с напряжениями питания 1,8/2,5/3,0 B (с допуском ±10%)

Большинство современных микроконтроллеров и цифровых процессоров уже содержат встроенную схему автогенератора. Остается только подключить внешний кварцевый резонатор. Однако для многих приложений удобнее именно кварцевый генератор. В этом случае устройство получается компактнее и надежнее, а разработчику остается только правильно выбрать подходящий генератор. Расчет, изготовление и настройка собственной схемы кварцевого генератора для частот более 30…40 МГц требует определенных профессиональных знаний, опыта и специального оборудования. Даже на частотах до 30 МГц генератор, собранный на дискретных компонентах, часто запускается не на той частоте. Применение готового кварцевого генератора всегда гарантирует стабильный результат при меньшей занимаемой площади на печатной плате. Большинство серий кварцевых генераторов Geyer Electronic имеют вход для отключения выхода (перевода в третье состояние с большим выходным сопротивлением). Кварцевые генераторы широко применяют в портативных радиостанциях, в качестве опорных генераторов в GPS- или ГЛОНАСС-навигаторах, в системах точного измерения времени.

Компания также выпускает следующие типы кварцевых генераторов:

• кварцевые генераторы, управляемые напряжением (VCXO- Voltage Controlled Crystal Oscillator). Частоту такого генератора в определенных пределах можно изменить, подавая управляющее напряжение на соответствующий вход;
• термокомпенсированные кварцевые генераторы (TCXO- Temperature Compensated Crystal Oscillator). Эти генераторы имеют высокую температурную стабильность благодаря аналоговому или цифровому методу компенсации зависимости частоты от температуры. Термокомпенсированные кварцевые генераторы применяются в устройствах, где требуется быстрый выход на рабочий режим и повышенная стабильность частоты (радиолокационные станции, опорные генераторы мобильных и переносных радиопередающих устройств и т.п.);
• термокомпенсированные кварцевые генераторы, управляемые напряжением (VCTCXO- Voltage Controlled Temperature Compensated Crystal Oscillator). Возможность корректировки частоты внешним управляющим напряжением позволяет при необходимости еще больше повысить стабильность генерируемой частоты. Генераторы, управляемые напряжением применяются в системах фазовой автоматической подстройки частоты (ФАПЧ), частотной модуляции (ЧМ), импульсно-кодовой модуляции (ИКМ).

Для многих разработчиков могут представлять интерес керамические резонаторы Geyer Electronic серий KX-ZTT, KX-ZTA, KX-XTB.

С помощью рисунка 3 можно легко сравнить габаритные размеры разных серий кварцевых резонаторов, генераторов и керамических резонаторов Geyer Electronic.

Пьезоэлектрики

На самом деле, кварц — это один из самых распространенных минералов в земной коре. Его доля составляет около 60%! Если полупроводниковые радиокомпоненты в основном делают из кремния, то кварц тоже состоит из кремния но в связке с кислородом. Его химическая формула SiO2.

Выглядит минерал кварц примерно вот так.

минерал кварц

Ну прямо как сокровище какое-то! Но ценность этого сокровища спрятана не в самом кварце, а в том, каким свойством он обладает. И этот эффект кварца сделал революцию в прецизионной (точной) электронике для генерации высокостабильных колебаний электрического сигнала.

Еще в 19 веке два брата Кюри обнаружили интересное свойство некоторых твердых кристаллов генерировать ЭДС , деформируя эти кристаллы. Деформация — это изменение формы какого-либо тела с помощью кручения, удара, растяжения и так далее. Так вот, ударяя по таким кристаллам, они обнаружили, что те могут выдавать какое-либо кратковременное напряжение.

пьезоэффект

Но они также обнаружили еще и обратный эффект. При подаче напряжения на такие кристаллы, эти кристаллы деформировались сами. Невооруженным глазом это было практически не заметно. Такой эффект назвали пьезоэффектом, а вещества — пьезоэлектриками.

Следует заметить, что ЭДС возникает только в процессе сжатия или растяжения. Может быть вы подумали, что можно прижать такой кристалл какой-нибудь увесистой болванкой и всю жизнь получать из него энергию? Как бы не так! Кстати, радиоэлемент пьезоизлучатель тоже относится к пьезоэлектрикам, и из него можно получить ЭДС. Ниже можно рассмотреть этот случай на видео. Светодиод, подпаянный к пьезоизлучателю, зажигается при ударе самого пьезоизлучателя.

Не так давно смотрел фильм по National Geographic. Там целые пьезоэлектрические плиты устанавливали на дороге. По ним ходили люди и вырабатывали электрическую энергию, сами того не подозревая). Кстати, очень халявная, чистая и возобновляемая энергия. Ладно, что-то отвлекся… Так вот, кристаллы кварца тоже обладают пьезоэффектом и способны также вырабатывать ЭДС или деформироваться (изгибаться, изменять форму) под воздействием электрического тока.

Электрические параметры

Эквивалентная схема кварцевого резонатора – представляет собой электрическое описание кварцевого резонатора, работающего на резонансной частоте. Эквивалентная схема кварцевого резонатора представлена на рисунке 1. С0 – шунтирующая емкость. R1, L1 и С1 – соответственно динамическое сопротивление, динамическая индуктивность и динамическая емкость. Динамические параметры представляют собой соответствующие эквиваленты резонатора как электромеханической системы и определяются, в основном, характеристиками среза кварцевого элемента.

Будет интересно Что такое катушка индуктивности и почему ее иногда называют дроссель

Шунтирующая емкость C0 – Емкость между выводами кристалла. Измеряется в пикофарадах. Шунтирующая емкость складывается из паразитной емкости кварца, емкости области электродов кристалла и емкости, вносимой кристаллодержателем. Шунтирующая емкость имеет значение порядка единиц пФ. Динамическое сопротивление R1 – Параметр, характеризующий энергетические потери в колебательном контуре. Динамическое сопротивление R1 кварцевых резонаторов изменяется в интервале от нескольких Ом до сотен кОм в зависимости от частоты резонанса, номера гармоники и ряда конструктивных факторов.

Набор кварцевых резонаторов.

Диод КС162

Диод КС162 Справочник содержания драгоценных металлов в радиодеталях основан на справочных данных различных организаций, занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Диоды могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)

Принцип действия диода

Диод — это полупроводниковый прибор, с односторонней проводимостью электрического тока: он хорошо пропускает через себя ток в одном направлении и очень плохо — в другом. Это основное свойство диода используется, в частности, для преобразования переменного тока в постоянный ток.

Типы диодов

Выпрямительные диоды. Выпрямительные диоды — самые распространенные полупроводниковые диоды, применяемые в выпрямителях — устройствах, преобразующих переменный ток промышленной частоты в постоянный. В выпрямительных диодах используются переходы с большой площадью для пропускания больших токов. Стабилитроны. Предназначены для использования в схемах, обеспечивающих стабилизацию напряжений. Варикапы. Зависимость емкости n-p -перехода от обратного напряжения используется в полупроводниковых диодах, называемых варикапами. Для варикапов характерна малая инерционность процесса изменения емкости. Высокочастотные диоды. Переключающие диоды. В ряде электронных схем полупроводниковый диод должен работать в режиме переключения, т.е. в одни периоды времени он оказывается смещенным в прямом направлении, а в другие — в обратном. Диоды Шотки. В диодах этого типа используется контакт Шотки (контакт металл — полупроводник). Инжекция неосновных носителей в базу отсутствует, так как прямой ток образуется электронами, движущимися из кремния в металл. Накопление заряда в базе диода не происходит, и поэтому время переключения диода может быть существенно уменьшено (до значений порядка 100 пс). Фотодиод (ФД) представляет собой диод с открытым p-n-переходом. Световой поток, падающий на открытый p-n-переход приводит к появлению в одной из областей дополнительных не основных носителей зарядов, в результате чего увеличивается обратный ток. Светоизлучающие диоды (СИД) преобразуют электрическую энергию в световое излучение за счет рекомбинации электронов и дырок. В обычных диодах рекомбинация (объединение) электронов и дырок происходит с выделением тепла, т. е. без светового излучения.

Параметры температуры

Базовая температура – Температура окружающей среды То, для большинства резонаторов равная 25± 2°С, при которой выполняются измерения определенных параметров кварцевого резонатора (в частности, значения базовой частоты). Диапазон рабочих температур – Диапазон температур, для которого производитель гарантирует, что максимальное отклонение рабочей частоты от номинального значений не выходит за пределы заданного допуска. Диапазон температур, в котором резонатор сохраняет работоспособность, но отклонение частоты от номинала может выходить за пределы, гарантируемые производителем.

Диапазон температур хранения – Диапазон температур, в котором кварцевый резонатор может находиться в режиме хранения (то есть, в состоянии отсутствия колебаний). После окончания хранения резонатора и обеспечения температуры в пределах рабочего диапазона (в течение некоторого отрезка времени), резонатор может использоваться в режиме колебаний, причем при этом будут гарантироваться все указанные производителем параметры.

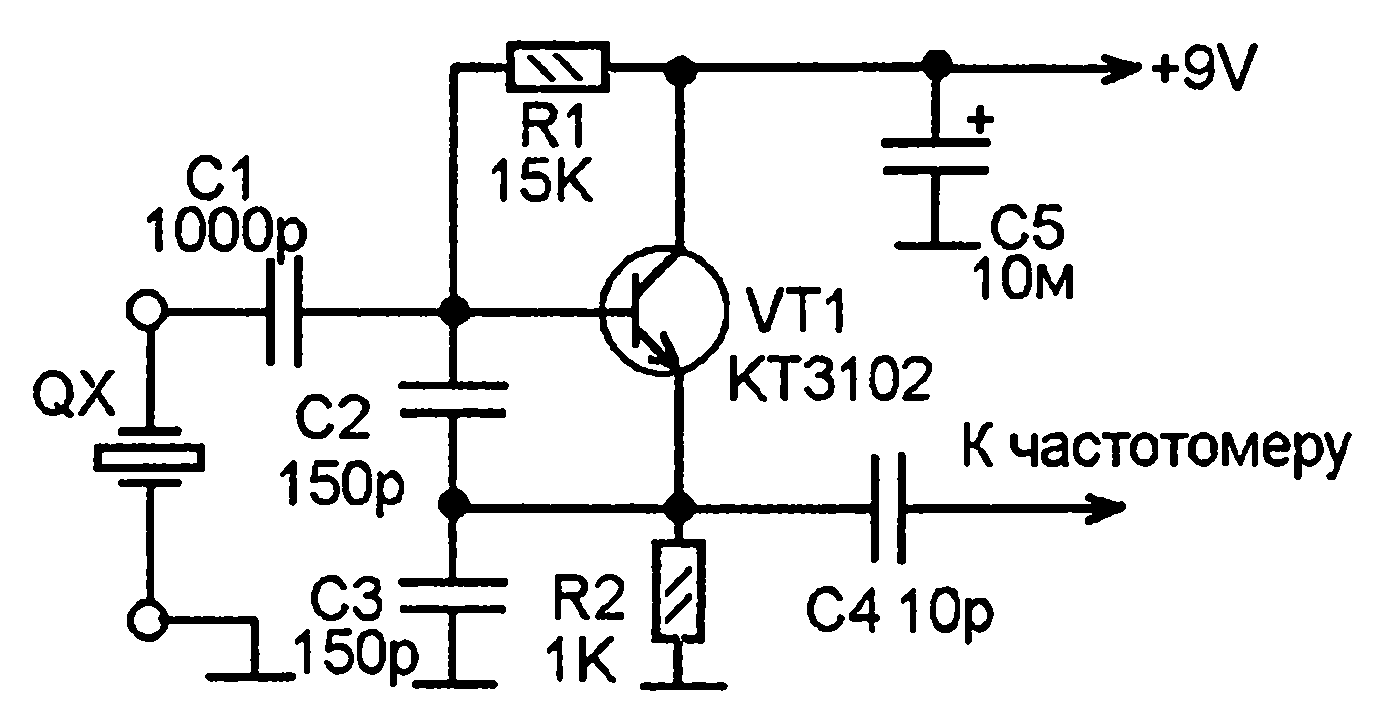

Проверка резонатора.
