Применение микросхем крен

Дополнительно принято классифицировать все линейные стабилизаторы

  • по типу расположения внутри схемы изменяемых сопротивлений по отношению к нагрузке: параллельные;
  • последовательные.

по способу стабилизации:

  • компенсационные (их отличает наличие обратной связи, возможности сравнить выходные параметры с эталонными с одновременным формированием управляющего сигнала для последующей регулировки);

параметрические, отличающиеся использованием в работе участков вольт-амперной характеристики устройства с наибольшей крутизной графика.

Для аппаратов импульсного принципа работы характерно использование специального накопителя (в его роли может выступать дроссель или конденсатор). Его отличительной особенностью становится более высокий КПД в сравнении с линейными моделями, но при этом и одновременное формирование помех на выходе блока, а при применении неправильно рассчитанных фильтров помехи проникают и питающую сеть.

Кроме того, импульсные стабилизаторы постоянного тока дают возможность получения в зависимости от используемой схемы установки повышенных или пониженных напряжений. Отдельные модели являются инвертирующими с обратной полярностью, обладают функционалом, допускающим как получение более высокого, так и более низкого значений.

Цоколевка

При просмотре datasheet на l7805cv, особенно перед покупкой, стоит обратить внимание на полное обозначение товара в магазине. У устройств с большей толщиной металлической подложки в конце указаны символы «-DG». Дело в том, что начиная примерно с августа 2006 года многие компании, в том числе и STM, изменили конструкцию корпусов ТО-220

В результате появились их разновидности в виде одинарного (single gauge) и двойного калибра (dual gauge). STM отмечает незначительные отличия в производительности своих изделий и не указывает различия в тепловом сопротивлении в техописании. Их внешний вид представлен на рисунке

Дело в том, что начиная примерно с августа 2006 года многие компании, в том числе и STM, изменили конструкцию корпусов ТО-220. В результате появились их разновидности в виде одинарного (single gauge) и двойного калибра (dual gauge). STM отмечает незначительные отличия в производительности своих изделий и не указывает различия в тепловом сопротивлении в техописании. Их внешний вид представлен на рисунке.

Распиновка у l7805cv стандартная для такого типа устройств. Левая ножка «вход» (input), правая «выход» (output), посередине «земля» (ground), которая имеет физическое соединение с выводом Ground. Она производится в обновлённом корпусе ТО-220 (single gauge). Толщина металлической подложки уменьшена и составляет порядка 0,51-0,61 мм.

Более мощная подложка у микросхем с символами «DG» в конце маркировки, которыми обозначаются корпуса ТО-220 (dual gauge). Их толщина составляет порядка 1,23-1,32 мм.

Контакты микросхемы

Изготовляется в универсальном транзисторном корпусе, позволяющем размещать его на плате или теплоотводе. Наиболее распространённая модель LM317 встречается в корпусе TO-220 с буквой «Т» в конце маркировки. Буква «t» обозначает тип корпуса.

Цоколевка стабилизатора LM317 производится по трем контактам. Если смотреть на устройство спереди, то первый контакт слева (Adj) — это регулируемый вывод, средний (Vout) – выход и последний справа (Vin) — вход.

  • Vin — это вывод, на него подается входное напряжение, которое нужно регулировать. Например, на него может подаваться 12 В, которое устройство будет понижать до 10 В на Vout.
  • Vout — это вывод, на который выводится напряжение. Поверхность радиатора соединена с этим выводом микросхемы.
  • Регулируемый (Adj) — это вывод, который позволяет регулировать выходное напряжение через подстрочный резистор.

Встречается в различных видов корпусов.

Номера контактов разных типов корпусов микросхемы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

  1. Входное напряжение — от 7 до 25 В;
  2. Рассеиваемая мощность — 15 Вт;
  3. Выходное напряжение — 4,75…5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В , вообще, приведет к отсутствию напряжения на выходе стабилизатора.

При работе на больших нагрузках, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств, как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

l7805cv: как проверить мультиметром

Вышедший из строя стабилизатор сказывается на напряжении источника тока, а значит, на функционировании устройства. Поэтому радиоэлектронщик должен знать, как осуществить проверку его исправности с помощью мультиметра.

Включите мультиметр в режим замера сопротивления. Если подключить его к стабилизатору напрямую, на экране прибора высветится минимальное значение сопротивления. При обратном подключении высветится бесконечность. Это значит, что полупроводник исправен.

Проверка стабилизатора с помощью мультиметра в режиме тестирования диодов — аналогична. Тогда прямое направление будет соответствовать снижению напряжения в диапазоне от 400 до 600 мВ, обратное — бесконечности.

Взгляните на рисунок, чтобы было понятно, как это происходит.

Пробитый диод продемонстрирует небольшое отклонение сопротивления от нулевого значения. При обрыве p-n перехода и любом направлении включения у прибора не будет показаний.

Аналогично проверяется стабилизатор, который не выпаивают из схемы. Тогда прибор все время показывает сопротивление компонентов с параллельным подключением. Иногда при таких обстоятельствах проверка оказывается невозможной.

Но нельзя сказать, что проверка примитивным тестером — достаточна, ведь кроме пробоя и обрыва перехода бывают и другие условия. Полная проверка возможна, если составить компактную схему.

Как убедиться, что микросхема — работоспособна? Сначала просто прозвоните выводы при помощи мультиметра. Если хоть раз произойдет короткое замыкание, элемент неисправен. Если у вас есть источник питания с напряжением от 7 В, соберите схему по даташит и подайте к входу питание. У выхода, при помощи мультиметра, зафиксируйте напряжение 5 В, это будет означать полную работоспособность элемента.

Если питание отсутствует

При отсутствии источника питания все намного сложнее, но при составлении такой схемы вы как раз получите и его. Схема должна содержать выпрямительный мост.

Для проверки можно воспользоваться понижающим трансформатором, коэффициент которого 18-20, и выпрямительным мостом. На 1 стабилизатор приходится 2 конденсатора — получится источник питания в 5 В. Номинальные значения емкостей превышены относительно схемы подключения в даташит. Это сглаживает колебания напряжения, спровоцированные выпрямительным мостом.

Безопасность работы можно обеспечить индикацией для видимости подключения устройства.

При наличии на нагрузке большого количества конденсаторов или других емкостных нагрузок стабилизатор защищается с помощью обратного диода. Тогда элемент не выгорит, если разрядятся конденсаторы.

Главное достоинство микросхемы — это легкость конструкции и простая эксплуатация, если вам нужно стабильное электропитание. Схемы, зависимые от перебоев напряжения, должны оснащаться стабилизаторами, во избежание выхода элементов из строя.

Видео:

Как проверить электрический стабилизатор

Эта проверка выполняется довольно просто. Для этого необходимо взять следующие устройства:

  • Две настольные лампы.
  • Стабилизатор.
  • Электрическую плитку.
  • Удлинитель питания с 3-мя гнездами.

Порядок проверки:

  1. Вставить вилку удлинителя в домашнюю розетку.
  2. Стабилизатор подключить к удлинителю.
  3. К стабилизатору подключить настольную лампу на 60 Вт.
  4. Подключить электрическую плитку к удлинителю.

Если стабилизатор функционирует нормально, то работа плитки не повлияет на свет лампочки, а ели лампу подключить напрямую к удлинителю, то при включении плитки свет станет слабее. Это объясняется тем, что мощный потребитель в виде плитки значительно снижает напряжение и лампа, подключенная к сети до прибора, станет выдавать меньше света. Но лампа, питающаяся после стабилизатора напряжения, не будет реагировать на повышение нагрузки.

Случается, и такая ситуация, когда люди не понимают работу стабилизатора, и сетуют на его плохую работу, хотя дело совершенно не в этом. Это получается так, что стабилизатор обесточивает нагрузку неожиданно, при стирке белья в машине автомате. Но в этом нет никаких неисправностей. Стиральная машина-автомат является мощным потребителем электрической энергии, но ее мощность распределяется неравномерно. При нагревании воды мощность может достигать до 5 кВт, а при обычной стирке уменьшается до 2 кВт. Из уроков физики средней школы известно, что если на входе трансформатора уменьшить напряжение, а на выходе увеличить напряжение, то выходная мощность также значительно снизится. Смотрите статью про стабилизатор для стиральной машины.

Поэтому может возникнуть такая ситуация, что при уменьшении напряжения на выходе стабилизатора напряжения мощности будет достаточно для вращения барабана, но недостаточно для нагревания воды. В этом случае необходимо выключить все лишние потребители и налить в машину, отдельно нагретую воду.

Выходной ток источника тока на L78

Небольшой неприятностью представляется ток покоя Id, который складывается с выходным током. Величина тока покоя указывается в даташите. Для большинства стабилизаторов Id = 8мА. Эта цифра показывает наименьшее значение выходного тока. Т.е. Получить источник тока с величиной тока менее 8 млА не выйдет.

В идеале из стабилизатора можно выжать токи от 8 мА до 1 А. Однако при токах больше 200-300 мА крайне желателен радиатор. Гнать токи более 700-800 мА в принципе не желательно. Указанный в даташите 1А — это пиковое значение, в реальности стабилизатор скорее всего перегреется. На основании сказанного можно заключить, что диапазон выходных токов составляет 10-700 мА.

Что такое стабилитрон

Практически ни один стабилизатор напряжения не обходится без этого полупроводника. По внешнему виду его легко спутать с диодом. Узнавать, какой из элементов стабилизирует разность потенциалов, можно по маркировке. Диод Зенера (стабилитрон) имеет высокое сопротивление, до тех пор, пока не наступает пробой. Поданное обратное смещение вызывает пробой перехода, и ток начинает быстро увеличиваться, а сопротивление уменьшается в интервале от сотен Ом до его дольных величин. Такой режим работы даёт возможность с определённой точностью поддерживать неизменное значение напряжения на элементе.

Главная задача полупроводника – выполнять стабилизацию напряжения. Выпускают в серию детали, рассчитанные на поддержание от 1,8-400 В. Включение радиодетали в схему выполняется параллельно нагрузке.

Внимание! Двухполюсник имеет выводы: катод и анод. Если рассматривать область p-n перехода, то вывод, подключенный к p-области, это анод, а к n-области – это катод. Полупроводниковые элементы, которые составлены из двух встречно направленных стабилитронов, называют двусторонними (двуханодными)

Полупроводниковые элементы, которые составлены из двух встречно направленных стабилитронов, называют двусторонними (двуханодными).

Классификация этих двухполюсников по функциональному назначению выглядит следующим образом:

  • детали общего применения (дискретные), по мощности: 0-0,3; 0,3-5; 5-10 Вт и выше;
  • прецизионные элементы, имеющие в своей структуре сложную микросхему (скрытая структура);
  • ограничительные стабилитроны, предназначенные для подавителей помех.

Последние предназначены для кратковременного пропускания импульсного тока величиной до сотни ампер. Длительная работа с большими токами вызывает перегрев детали и тепловой пробой.

Внимание! Кремниевый диод (стабилитрон), включенный в схему в обратном направлении, имеет три варианта пробоя: туннельный, лавинный и вызванный тепловой неустойчивостью. Их конструкция подразумевает наступление первых двух пробоев до того, как произойдёт тепловое разрушение перехода

Что из себя представляют стабилизаторы напряжения КРЕН 142

Микросхемы серии 142 завоевали популярность из-за простоты получения стабильного напряжения – несложная обвязка, отсутствие регулировок и настроек. Достаточно подать питание на вход, и получить стабилизированное напряжение на выходе. Наибольшую известность и распространение получили нерегулируемые интегральные стабилизаторы в корпусах ТО-220 на напряжение до 15 вольт:

  • КР142ЕН5А, В – 5 вольт;
  • КР142ЕН5Б, Г – 6 вольт;
  • КР142ЕН8А, Г – 9 вольт;
  • КР142ЕН8Б, Д – 12 вольт;
  • КР142 ЕН8В, Е – 15 вольт;
  • КР142 ЕН8Ж, И – 12,8 вольт.

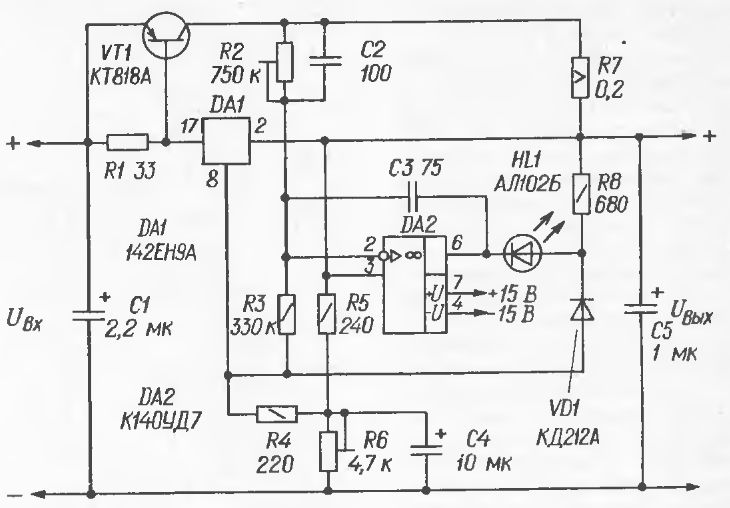

В случаях, когда надо получить более высокое стабильное напряжение, применяются приборы:

  • КР142ЕН9А – 20 вольт;
  • КР42ЕН9Б – 24 вольта;
  • КР142ЕН9В – 27 вольт.

Эти микросхемы также выпускаются в планарном исполнении с несколько отличающимися электрическими характеристиками.

Серия 142 включает в себя и другие интегральные стабилизаторы. К микросхемам с регулируемым выходным напряжением относятся:

  • КР142ЕН1А, Б – с пределами регулирования от 3 до 12 вольт;
  • КР142ЕН2Б – с пределами 12…30 вольт.

Эти приборы выпускаются в корпусах с 14 выводами. Также в эту категорию входят трехвыводные стабилизаторы с одинаковым выходным диапазоном 1,2 – 37 вольт:

  • КР142ЕН12 положительной полярности;
  • КР142ЕН18 отрицательной полярности.

В серию входит микросхема КР142ЕН6 – двуполярный стабилизатор с возможностью регулировки выходного напряжения от 5 до 15 вольт, а также включение в качестве нерегулируемого источника ±15 вольт.

Все элементы серии имеют встроенную защиту от перегрева и короткого замыкания на выходе. А переполюсовку по входу и подачу внешнего напряжения на выход они не любят – время жизни в таких случаях исчисляется секундами.

Схема соединений микросхемы КР 142 ЕН5

Такая микросхема служит для создания стабильного напряжения 5-6 В, при силе тока 2-3 А. Электрод 2 микросхемы подключен к металлической основе кристалла. Микросхему фиксируют сразу на корпусе без изоляционных прокладок. Величина емкости зависит от наибольшего тока, протекающего через стабилизатор и при наименьших токах нагрузки – величину емкости нужно увеличить – конденсатор на входе должен быть не меньше 1000 мкФ, а на выходе не менее 200 мкФ. Рабочее значение напряжения емкостей должно подходить выпрямителю с резервом в 20%.

Если в схему электрода микросхемы (2) подключить стабилитрон, то напряжение выхода повысится до величины напряжения микросхемы, и к этому значению прибавляется напряжение стабилитрона.

Сопротивление на 200 Ом предназначено для повышения тока, протекающего через стабилитрон. Это оптимизирует стабильность напряжения. В нашем случае напряжение будет 5 + 4,7 = 9,7 В. Слабые стабилитроны подключаются подобным образом. Для повышения силы тока выхода стабилизатора можно применить транзисторы.

Микросхемы 79 типа служат для выравнивания отрицательного значения и в цепь подключаются подобным образом.

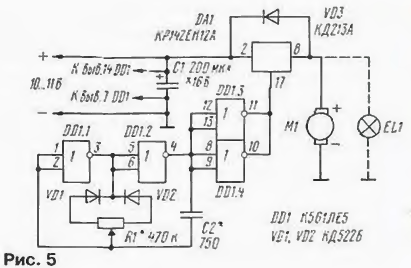

В серии микросхем КР 142 есть прибор с изменяемым напряжением выхода – КР 142ЕН12 А:

Нужно учесть, что цоколевка ножек 79 типа микросхем и КР 142 ЕН 12 имеют отличия от типовой. Эта схема при напряжении входа 40 В может выдать напряжение 1,2-37 В при силе тока до 1,5 А.

142ЕН1, 142ЕН2, 142ЕН3, 142ЕН4

Требуемое выходное напряжение устанавливают переменным резистором R2.

Пиковое значение тока через батарею GB1 зависит от сопротивления резистора R3 при указанном на схеме сопротивлении 1 Ом — 0,6 А. Появилась возможность снабдить каждую плату сложного устройства собственным стабилизатором напряжения СН , а значит, использовать для его питания общий нестабилизированный источник.

В момент включения питания начинает заряжаться конденсатор СЗ, поэтому транзистор открыт и шунтирует нижнее плечо делителя R1R2. Обычно входной конденсатор не нужен, если корпус стабилизатора находится в пределах 15 см от входной фильтрирующей емкости,в противном случае он необходим.

Если исходить из того, что напряжение на эмиттерном переходе транзистора VT1 и прямое напряжение диода VD1 примерно одинаковы, то распределение тока между микросхемой DA1 и регулирующим транзистором зависит от отношения значений сопротивления резисторов R2 и R1. Благодаря большому входному сопротивлению ОУ становится возможным увеличить сопротивление делителя R1R2 в десятки раз по сравнению с СН с типовым включением микросхемы DA1 и, тем самым, значительно уменьшить потребляемый им ток.

При эксплуатации устройства с током в нагрузке менее 0. Двуполярный СН на основе однополярной микросхемы можно выполнить по схеме, изображенной на рис. По мере увеличения выходного тока это падение напряжения возрастает, и когда оно достигает 0, В момент включения питания начинает заряжаться конденсатор СЗ, поэтому транзистор открыт и шунтирует нижнее плечо делителя R1R2.

Другие темы

Все системы защиты от перегрузок остаются полностью работоспособными даже если вход регулирования отключен. СН со ступенчатым включением. СН, защищенный от повреждения разрядным током конденсаторов. При этом микросхема поддерживает выходное напряжение на уровне, определяемом ее типом: при увеличении напряжения ее регулирующий элемент закрывается, снижая тем самым протекающий через нее ток, и падение напряжения на цепи R2VD2 уменьшается.

В дополнение может быть добавлен выходной конденсатор для сглаживания переходных процессов. Вашему вниманию предлагается несколько необычный способ получения стабильных значений напряжений, 3-выводные стабилизаторы для которых либо не существуют в природе, либо еще мало распространены. В литературе предлагается немало способов, как найти выход из данной ситуации. Позади указанных в таблице обозначений также могут быть буквы и цифры, указывающие на те или иные конструктивные или эксплуатационные особенности микросхемы. Общее число элементов стабилизатора было довольно значительным, особенно если от него требовались функции регулирования выходного напряжения, защиты от перегрузки и замыкания выхода, ограничения выходного тока на заданном уровне.

Все системы защиты от перегрузок остаются полностью работоспособными даже если вход регулирования отключен. Последние сообщения. Если же это напряжение, наоборот, возрастает, процесс протекает в противоположном направлении и равенство выходных напряжений также восстанавливается. Проверенный стабилизатор 12 вольт за 10 рублей для LED/светодиодов и ДХО

Какие существуют аналоги

Для некоторых приборов серии 142 существуют полные зарубежные аналоги:

Микросхема К142 Зарубежный аналог
КРЕН12 LM317
КРЕН18 LM337
КРЕН5А (LM)7805C
КРЕН5Б (LM)7805C
КРЕН8А (LM)7806C
КРЕН8Б (LM)7809C
КРЕН8В (LM)78012C
КРЕН6 (LM)78015C
КРЕН2Б UA723C

Полный аналог означает, что микросхемы совпадают по электрическим характеристикам, по корпусу и расположению выводов. Но существуют еще и функциональные аналоги, которые во многих случаях замещают проектную микросхему. Так, 142ЕН5А в планарном корпусе не является полным аналогом 7805, но по характеристикам ей соответствует. Поэтому, если есть возможность установить один корпус вместо другого, то такая замена не ухудшит качество работы всего устройства.

Другая ситуация – КРЕН8Г в «транзисторном» исполнении не считается аналогом 7809 из-за того, что имеет меньший ток стабилизации (1 ампер против 1,5). Если это не критично и фактический потребляемый ток по цепи питания меньше 1 А (с запасом), то смело можно менять LM7809 на КР142ЕН8Г. И в каждом конкретном случае всегда надо прибегать к помощи справочника – зачастую можно подобрать что-то похожее по функционалу.

Виды

Современные производители не перестают радовать как новыми, так и старыми усовершенствованными моделями стабилизаторов. На выбор есть стабилизаторы в разном корпусе, оттенке и цене. Устройства данной серии считаются практичным и бюджетным вариантом. Виды устройств, имеющие фиксированное напряжение, отличаются тем, что есть парочка резисторов, которые могут определить напряжение.

Наиболее распространенными корпусами является SOT-223 и D-PAK (TO252). Множество пользователей делают выбор именно в пользу стабилизаторов с такими корпусами так как они обладают эффективностью и длительным сроком службы.

Схема включения КР142ЕН5А

Как видно, микросхема DA1 включена по типовой схеме в плюсовое плечо СН. С появлением специализированных микросхем ситуация изменилась. Выпускаемые микросхемные стабилизаторы напряжения способны работать в широких пределах выходных напряжения и тока, часто имеют встроенную систему защиты от перегрузки по току и от перегревания — как только температура кристалла микросхемы превысит допустимое значение, происходит ограничение выходного тока.
Если исходить из того, что напряжение на эмиттерном переходе транзистора VT1 и прямое напряжение диода VD1 примерно одинаковы, то распределение тока между микросхемой DA1 и регулирующим транзистором зависит от отношения значений сопротивления резисторов R2 и R1.
Все сказанное служит только для предварительного выбора стабилизатора, перед проектированием блока питания следует ознакомиться м полными справочными характеристиками, хотя бы для того, чтобы точно знать, каково максимально допустимое входное напряжение, достаточна ли стабильность выходного напряжения при изменении входного напряжения, тока нагрузки или температуры.
СН с регулируемым выходным напряжением, выходное напряжение которого можно регулировать от 0 до 10 В.
Облегчить режим работы микросхемы в подобных случаях можно, подключив к ней внешний регулирующий транзистор.
При этом нужно обязательно учитывать различия цоколевки микросхем для положительных и отрицательных напряжений. Для достижения очень высокого значения коэффициента подавления пульсаций вход регулирования может быть зашунтирован емкостью.
Такое схемотехническое решение заимствовано из .

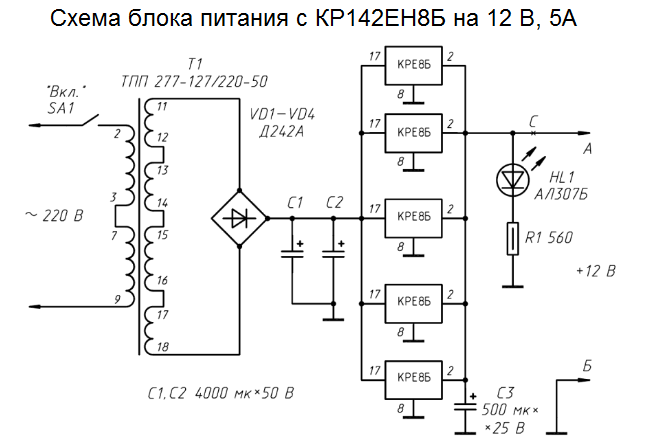

Работа стабилизатора напряжения КРЕН8Б

Типовая схема включения КР142ен5а

Стабилизатор серии КР142ен5а с постоянным положительным напряжением на выходе в 5 В имеет широкое применение в самых различных электронных приборах. Сфера его использования – в качестве источника питания для логических систем, аппаратов высокоточного воспроизведения и других радиоэлектронных приборов. Электрическая схема КР142ЕН5А показана на рисунке ниже.

Емкости С1, С2 играют корректирующую роль. С2 предназначена для сглаживания пульсации, а С1 – для защиты от вероятного высокочастотного возбуждения микросхемы. Ток нагрузки стабилизатора рассчитан до 2 А.

Если добавить в схему вспомогательные детали можно преобразовать её в источник с регулированием напряжения. При удалённом расположении КРЕН 142 (с длиной соединительных проводов один метр и более) от фильтрующих конденсаторов выпрямителя, к его входу следует присоединить конденсатор. Для регулирования напряжения на выходе используется внешний делитель. Для правильной работы устройства потребуется применение дополнительного радиатора. Эти модели являются аналогами импортных регуляторов серии 78xx.

Цоколевка и схема включения

Микросхема КР142ен5а рассчитана на максимальный ток 5 А, и она может его обеспечить. Но превышение тока грозит выходом устройства из строя. Ниже приводится вариант включения микросхемы. Разрешается производить монтаж микросхемы два раза, демонтаж один раз.

Крепёж схемы к печатной плате выполняется методом распайки выводов корпуса, см. цоколевку микросхемы на рисунке.

Характеристики стабилизатора

Микросхема кр142ен5а представляет собой стабилизатор компенсационного типа с регулируемым выходным напряжением положительной полярности.

  • защита от перегрева;
  • ограничение по току КЗ;
  • масса не более 1,4 г;
  • габариты 14,48х15,75 мм.

Предельные значения параметров режима эксплуатации и условий окружающей среды:

  • Температура хранения -55 … +150 С;
  • Температур кристалла в рабочем режиме -45 … +125 С.

Источник

Область использования

Устройства серии AMS1117 можно спокойно использовать почти в таких же схемах, что и аналоги. Рассеиваемая мощность у AMS1117 будет меньше, но при желании рассеивать большие мощности стоит приобрести импульсный стабилизатор. Стабилизатор может использоваться в самых разных схемах, которые требуют постоянного питания. Сфера применения:

  • ПК;
  • Системные платы, видео и звуко-карты;
  • Бытовая техника;
  • Контролеры;
  • Драйвера электромоторов;
  • Цифровые камеры.

Производитель рассчитывает на максимально широкое использование такого элемента в отличие от самодельщиков которые готовы представить необычные схемы что могут вовсе не работать. Применение микросхем данной серии обеспечивает стабильность выходного напряжения.

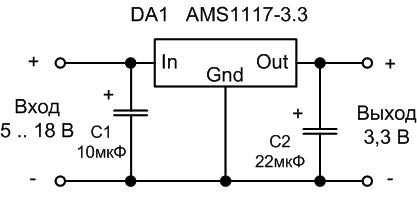

Стоит отметить самое главное, что схема включения довольно проста, поэтому разобраться сможет каждый желающий. Производители стараются сделать устройства максимально качественно практичными, удобными и простыми в использовании. Характеристики ams1117 превосходны, благодаря этому он нашел широкое применение. Стабилизатор AMS1117 обладает следующими характеристиками:

  • 1А;
  • 15В;
  • TO-252 – Pmax = 1,5 Вт — Rt = 3°С/Вт;
  • SOT-223 – Pmax = 0,8 Вт — Rt = 15°С/Вт;
  • Т=-20 и 125%;
  • Т=150 градусов;
  • ΔT = 25 градусов.

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

  1. UCT – указывает, какое номинальное значение модуль способен стабилизировать.
  2. ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
  3. ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
  4. ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
  5. ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

Все схемы стабилизатора напряжения крен8б

характеристики, аналоги, схемы подключения

наименование аналог Uвых., В Iстаб., А Uвх., В рис.
КР142ЕН5А 7805 +5 3.0 +7,5. 15 1
КР142ЕН5Б 7806 +6 3.0 +8,5. 15 1
КР142ЕН5В +5 2.0 +7,5. 15 1
КР142ЕН5Г +6 2.0 +8,5. 15 1
КР142ЕН8А 7809 +9 1.5 +11,5. 35 1
КР142ЕН8Б 7812 +12 1.5 +14,5. 35 1
КР142ЕН8В 7815 +15 1.5 +17,5. 35 1
КР142ЕН8Г +9 1.5 +11,5. 35 1
КР142ЕН8Д +12 1.5 +14,5. 35 1
КР142ЕН8Е +15 1.5 +17,5. 35 1
КР142ЕН9Е +27 1
КР142ЕН9Ж 7820 +20 1
КР142ЕН9И 7824 +24 1
КР142ЕН9К 7827 +27 1
КР142ЕН10 +3. 30 1.0
КР142ЕН11 +1,2. 37 1.5
КР142ЕН12 +1,2. 37 1.0 3
КР142ЕН12А LM317T +1,2. 25 1.5 3
КР142ЕН18А -1,2. 26,5 1.0 4
КР142ЕН18Б LM337T -1,2. 26,5 1.5 4
КР142ЕН22 TL1084 +1,2. 25 5.0 3
LM338T +1,2. 25 5.0 3
КР142ЕН22А TL1083 +1,2. 25 7.5 3
КР1157ЕН502 78L05 +5 0.1 2
КР1157ЕН602 78L06 +6 0.1 2
КР1157ЕН802 78L08 +8 0.1 2
КР1157ЕН902 78L09 +9 0.1 2
КР1157ЕН1202 78L12 +12 0.1 2
КР1157ЕН1502 78L15 +15 0.1 2
КР1157ЕН1802 78L18 +18 0.1 2
КР1157ЕН2402 78L24 +24 0.1 2
КР1157ЕН2702 78L27 +27 0.1 2
КР1162ЕН5А 7905 -5 1.0 7
КР1162ЕН6А 7906 -6 1.0 7
КР1162ЕН8А 7908 -8 1.0 7
КР1162ЕН9А 7909 -9 1.0 7
КР1162ЕН10А 7910 -10 1.0 7
КР1162ЕН12А 7912 -12 1.0 7
КР1162ЕН15А 7915 -15 1.0 7
КР1162ЕН18А 7918 -18 1.0 7
КР1162ЕН24А 7924 -24 1.0 7
КР1168ЕН1 -1,5. 37 0.1
КР1168ЕН5 79L05 -5 0.1 8
КР1168ЕН6 79L06 -6 0.1 8
КР1168ЕН8 79L08 -8 0.1 8
КР1168ЕН9 79L09 -9 0.1 8
КР1168ЕН12 79L12 -12 0.1 8
КР1168ЕН15 79L15 -15 0.1 8
КР1168ЕН18 79L18 -18 0.1 8
КР1168ЕН24 79L24 -24 0.1 8
КР1170ЕНЗ +3 0.1
КР1170ЕН4 +4 0.1
КР1170ЕН5 +5 0.1
КР1170ЕН6 +6 0.1
КР1170ЕН8 +8 0.1
КР1170ЕН9 +9 0.1
КР1170ЕН12 +12 0.1
КР1170ЕН15 +15 0.1
РЕКЛАМА: # Я только что нашел в закладках интересную рубрику. # Посещая рекламные объявления — Вы выражаете благодарность создателям сайта

Назначение выводов и принцип работы

По принципу работы все микросхемы серии относятся к линейным регуляторам. Это означает, что входное напряжение распределяется между регулирующим элементом (транзистором) стабилизатора и нагрузкой так, что на нагрузке падает напряжение, которое задается внутренними элементами микросхемы или внешними цепями.

Если входное напряжение увеличивается, транзистор прикрывается, если уменьшается – приоткрывается таким образом, чтобы на выходе напряжение оставалось постоянным. При изменении тока нагрузки стабилизатор отрабатывает так же, поддерживая неизменным напряжение нагрузки.

У этой схемы есть недостатки:

  1. Через регулирующий элемент постоянно протекает ток нагрузки, поэтому на нём постоянно рассеивается мощность P=Uрегулятора⋅Iнагрузки. Эта мощность расходуется впустую, и ограничивает КПД системы – он не может быть выше Uнагрузки/ Uрегулятора.
  2. Напряжение на входе должно превышать напряжение стабилизации.

Но простота применения, дешевизна прибора перевешивают недостатки, и в диапазоне рабочих токов до 3 А (и даже выше) что-то более сложное применять бессмысленно.

У регуляторов напряжения с фиксированным напряжением, а также у регулируемых стабилизаторов новых разработок (К142ЕН12, К142ЕН18) в трех- и четырехвыводном исполнении выводы обозначаются цифрами 17,8,2. Такое нелогичное сочетание выбрано, очевидно, для соответствия выводов с микросхемами в корпусах DIP. На самом деле такая «дремучая» маркировка сохранилась только в технической документации, а на схемах пользуются обозначениями выводов, соответствующим зарубежным аналогам.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Электронная память
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
