Конструкция и детали

Простой регенератор собран на угловой панели. Шасси изготовлено из алюминия толщиной 1,5 мм. Сверху на шасси размещены блок конденсаторов переменной емкости С4, С5, контурные катушки L1 —L7, лампы Л1, Л2, конденсатор С18 и силовой трансформатор Тр2. Выходной трансформатор и остальные детали размещены в подвале шасси. На переднюю стенку шасси выведены четыре ручки управления: переключатель диапазонов П1, регулятор обратной связи R4, регулятор громкости R5 и ось настройки.

Лицевая панель сделана из фанеры, размер ее 200 X 270 мм. В ней прорезаны отверстия для оси блока конденсаторов переменной емкости, сигнальной лампочки, громкоговорителя. Контурные катушки намотаны на двух каркасах диаметром 12 мм и помещены в экраны из алюминия. На первом каркасе размещены катушки L1 L2, L3 L4, L5, катушки L4, L5 наматывают на бумажное кольцо, которое свободно перемещается по каркасу. Перемещая кольцо с катушкой L5 относительно катушки L3, добиваются оптимальной связи между ними. Затем кольцо закрепляют на каркасе клеем или парафином.

Катушки L6, L7 наматывают на второй каркас (рис.).

Катушки L1, L2, L3, L7, наматывают в один слой, а катушки L4, L5, L6 внавал между двумя щечками. После намотки катушки пропитывают лаком или парафином. Все катушки имеют альсиферовые сердечники диаметром 12 мм. Переключатель диапазонов двухплатный на два положения. Каждая плата состоит из трех секций, причем одна секция не работает.

Сердечник выходного трансформатора выполнен из пластин Ш-16, толщина набора 24 мм. Пластины собирают встык с воздушным зазором 0,2— 0,5 мм. Сердечник силового трансформатора выполнен из пластин Ш-22, толщина набора 32 мм. Намоточные данные катушек и трансформаторов приведены в таблице 1.

Верньерное устройство (рис. )

состоит из маховика 1, который крепится непосредственно на оси блока конденсаторов переменной емкости, двух роликов 2, оси настройки 3 со втулкой 4 и пружины 5 для натяжения тросика 6. В маховике (рис. 2) сверлят три отверстия и приклепывают два лепестка. К лепесткам прикрепляют концы тросика, один—непосредственно, а другой—через пружину. Втулку (рис. 4) и ось (рис. 3) можно взять от негодного потенциометра. Ролики закрепляют на передней стенке шасси с помощью трубочек от переключателя диапазонов.  Чтобы при вращении ролик (рис. 5) не касался шасси, длина трубочки немного больше толщины ролика, то есть трубочка является осью ролика. Тросик изготовлен из рыболовной лески.

Налаживание простой регенератор

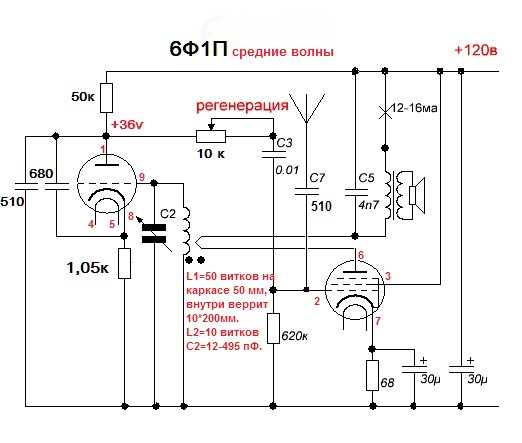

При монтаже усилителя НЧ провод, идущий к сетке триода лампы 6Ф1П, желательно экранировать и сделать его длину минимальной. Если номинальные значения сопротивлений и режимы ламп не отличаются от указанных на схеме более, чем на 10%, то усилитель НЧ будет работать хорошо и без дополнительного налаживания. При налаживании регенератора следует прежде всего убедиться, что он генерирует. Для этого при отсутствии входного напряжения потенциометром добиваются напряжения на выходе. Если генерации не будет, следует поменять концы катушки обратной связи L3.

Если же генерация возникнет, то с помощью потенциометра нужно добиться срыва колебаний и регенератор должен находиться недалеко от порога генерации, чтобы не сильно снижать чувствительность. Сеточный и катодный контуры настроены на одну частоту. При максимальной емкости конденсатора переменной емкости приемник должен быть настроен на минимальную частоту диапазона, а при минимальной емкости этого, конденсатора —. на максимальную частоту диапазона.
