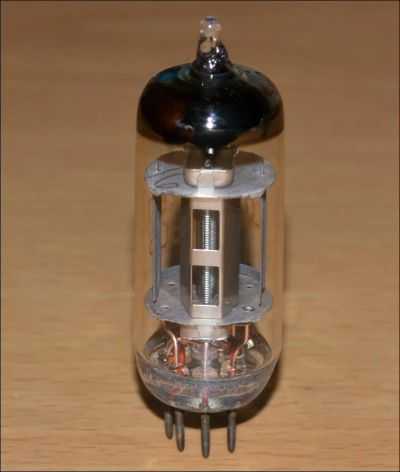

Корпус лампы 6Ж9П |
|
|
Описание
Пентоды с высокой крутизной характеристики для широкополосного усиления напряжения высокой частоты во входных каскадах радиоэлектронных устройств. Оформление — в стеклянной оболочке, миниатюрное. Масса 15 г.Основные параметры при Uн = 6.3 В,Ua = 150 В, Uс2 = 150 В (для E180F Uс2 = 180 В), Uс1 = 0 В, Rк = 80 Ом (для E180F Rк = 100 Ом)
| Параметр | Условия | 6Ж9П | 6Ж9П-Е | E180F | Ед. изм. |
| Аналог | — | E180F, 6688 | — | — | — |
| Ток накала | — | 300±30 | 300+20-25 | 300 | мА |
| Ток анода | — | 15±4 | 15±4 | 11.5 | мА |
| в начале характеристики при Uc1 = -8 В | ≤10 | ≤10 | — | мкА | |
| Ток второй сетки | — | ≤4.5 | 2.4+0.6-0.8 | 2.9 | мА |
| Обратный ток первой сетки | при Uc1 = -2 В | ≤0.3 | ≤0.2 | 0.5 | мкА |
| Ток утечки между катодом и подогревателем | — | ≤20 | ≤15 | — | мкА |
| Крутизна характеристики | — | 17.5±3.5 | 17.5±3.5 | 15.9 | мА/В |
| Uн = 5.7 В | ≥11 | ≥12 | — | ||
| Внутреннее сопротивление шумов | — | 150 | 100 | 90 | кОм |
| Эквивалентное сопротивление шумов | — | 0.35 | 0.35±0.25 | — | кОм |
| Входное сопротивление | при f = 60 МГц | 5 | 5 | — | кОм |
| при f = 100 МГц | — | — | 2 | ||
| Напряжение виброшумов | при Rа = 700 Ом | ≤70 | ≤40 | — | мВ |
| Межэлектродные емкости | входная | 8.5±1 | 7.8±0.8 | 7.5+0.9-1.1 | пФ |
| выходная | 3±0.5 | 2.7±0.8 | 3.5±1 | ||
| проходная | ≤0.03 | 0.02-0.03 | 0.03 | ||
| катод-подогреватель | ≤7 | 4.5-6.5 | — | ||
| Наработка | — | ≥2000 | ≥5000 | 10000 | ч |
| Критерии оценки | |||||
| Обратный ток первой сетки | — | ≤1.5 | ≤2 | ≤1 | мкА |
| Крутизна характеристики | — | ≥11 | ≥11 | ≥11 | мА/В |
| Изменение крутизны характеристики | — | ≤±25 | ≤15 | — | % |
Предельные эксплуатационные данные
| Параметр | Условия | 6Ж9П | 6Ж9П-Е | E180F | Ед. изм |
| Напряжение накала | — | 5.7-7 | 6-6.6 | 6-6.6 | В |
| Напряжение анода | — | 250 | 160 | 210 | В |
| при запертой лампе | 285 | 285 | — | ||
| при включении | — | — | 400 | ||
| Напряжение второй сетки | — | 160 | 150 | 175 | В |
| при запертой лампе | 285 | 200 | — | ||
| при включении | — | — | 400 | ||
| Отрицательное напряжение первой сетки | — | 100 | 100 | 100 | В |
| Напряжение между катодом и подогревателем | при положительном потенциале подогревателя | 100 | 100 | 60 | В |
| при отрицательном потенциале подогревателя | 150 | 100 | 60 | ||
| Ток катода | — | 35 | 22 | 25 | мА |
| Мощность, рассеиваемая анодом | — | 3 | 3 | 3 | Вт |
| Мощность, рассеиваемая второй сеткой | — | 0.75 | 0.45 | 0.9 | |
| Сопротивление в цепи первой сетки | — | 1 | 0.5 | 0.5 | МОм |
| Температура баллона лампы | — | 130 | 130 | 155 | °C |
| Устойчивость к внешним воздействиям | |||||
| Ускорение | при вибрации с частотой 5-600 Гц | 6 | 6 | — | g |
| при многократных ударах | 75 | 150 | — | ||
| при одиночных ударах | — | 500 | — | ||
| постоянное | — | 100 | — | ||
| Интервал рабочих температур окружающей среды | — | -60…+150 | -60…+100 | — | °C |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
Анодные характеристики
Анодно-сеточные характеристики
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Результаты измерений
Результаты измерений представлены на осциллограммах ниже.
Реакция усилителя на импульсный сигнал показывает его хорошую устойчивость и малое время нарастания фронтов:
(Увеличение по клику)
Частота среза составляет около 140 кГц при спаде -1дБ.
Уровень искажений при уровне сигнала 1 В меньше чем 0,03%.
Спектральное распределение гармоник и шумов представлены на спектрограммах:
(Увеличение по клику)
Обратите внимание, что в спектре доминирует вторая гармоника. При этом её уровень ниже -70 дБ, что исключает «бархатистый» окрас (свойственный ламповым усилителям, так называемый, тёплый звук) сигнала.
Задача любого усилителя — усиливать сигнал, не внося в него каких-либо изменений.Этот усилитель с этим справляется отлично!. Общий уровень шумов усилителя до регулятора громкости составляет -90 дБ
Общий уровень шумов усилителя до регулятора громкости составляет -90 дБ.
На графике показана АЧХ при включенной цепи НЧ-коррекции:
(Увеличение по клику)
Обратите внимание на низкое влияние коррекции на АЧХ и ФЧХ усилителя. Темброблок Бэксандэла (довольно классическая схема) имеет гораздо большее влияние на выходной сигнал
Детали конструкции.
Резисторы:
R1, R2, R5, R6, R9. R10, R13, R14: подбираются по необходимой чувствительности входов (или перемычки)
R3, R4, R7, R8, R11, R12, R15, R16, R17, R18: 470 кОм / 0,5 Вт / 1%
R19, R20: 47кОм/1/0,5Вт/1%
R21, R22: 150 кОм / 2 Вт/ 5%
R23, R24: 100 кОм/2 Вт / 5%
R25, R26: 47 кОм/2 Вт / 5%
R27, R28: 1,2кОм/1/0,5Вт/1%
R29, R30: 360 кОм /0,5Вт/ 1%
R31, R32: 220 кОм / 0,5 Вт / 1%
R33 1 кОм/2 Вт/ 5%
Конденсаторы
C1, C2: 1мкФ/50 В / 5 мм,
C3, C4: 1 мкФ / 250 В / 5 мм,
C5, C6: 0,1мкФ/50 В/ 5 мм
C7, C8: 100мкФ/ 6,3 В/ 3, 5 мм,
С9, С10: 470 нФ / 400 В / 15 мм C11,
C12: 3,3 нФ / 100 В / 5 мм
C13: 10 мкФ/400 В/ 5 мм
Разное:
Лампа: V1, V2 — 6Ж32П (EF86)
Диоды: D1 -1N4007
Переменный резистор: P1- 100 кОм (Log/ALPS)
Реле: K1, K2 — SIL / Meder SIL12-1A72-71L
Галетный переключатель: S1 — 5P/2C /Lorlin PT6422
Тумблер: S2 — NKK B12AH
Разъёмы: RCA (сдвоенный) — 2шт., RCA (одинарный) — 1шт.
Конструкция предварительного усилителя
Печатные платы
Все элементы схемы, включая входные разъёмы, реле, галетный переключатель, регулятор громкости монтируются на печатных платах. (рис. 5). Все соединения выполнены на разъёмах, за исключением цепей накала, которые запаиваются непосредственно в плату.
Основная плата
Монтажная плата не имеет особенностей, на ней смонтированы все элементы схемы. Сначала запаиваются 7 контактов 1,3 мм (см. фото конструкции) , затем тринадцать перемычек. Остальные остальные элементы устанавливаются в порядке номеров схемы, последними монтируются потенциометр и галетный переключатель.
Общий провод (земля) подключается между двумя двойными входными разъемами RCA.
Вид платы со стороны проводников:
(Увеличение по клику)
Расположение элементов на плате:
(Увеличение по клику)
Плата ламп
Плата впаивается в основную плату усилителя посредством 5-мм контактов под углом 90 градусов.
Чертёж платы представлен на рисунке ниже:
Расположение элементов на плате ламп показано на рисунке:
Технический характеристики усилителя:
Полоса частот (при неравномерности 1дБ) 10 Гц — 100 кГц
Полоса частот (при неравномерности 0,1дБ) 20 Гц — 50 кГц
Активная коррекция (см. описание) + 3 дБ на 50 Гц
Время нарастания <2 мксек
Искажения <0,1% при амплитуде сигнала 1 В в полосе 100 Гц — 10 кГц (на частоте 1 кГц типичное значение 0,03%)
Максимальный выходной сигнал ~30 В при искажениях до 2% (THD)
Глубина обратной связи — 18 дБ
Соотношение сигнал / шум> 90 дБ
Входное сопротивление 50 кОм
Выходное сопротивление непосредственно усилителя — 5кОм
Выходное сопротивление схемы — потенциометр 100K с логарифмической характеристикой
Разделение каналов > 50 дБ
Входы — RCA
Питание: 6V — 400 мА / 320 В постоянного тока — 7 мА
Размеры 135 х 100 х 30 мм
Благодаря довольно компактным размерам, блок может быть встроен в шасси готового усилителя или использоваться как самостоятельное устройство (с внешним блоком питания).
На рисунке 1 показан принцип работы каскада усиления.
Часть выходного сигнала подается обратно — на вход, в противофазе, для жесткого контроля коэффициента усиления схемы. Таким образом, отрицательная обратная связь глубиной 18 дБ снижает общий коэффициент усиления с +34 дБ до +16 дБ при одновременном снижении собственных искажений каскада.
Из-за уменьшения влияния RC-цепи обратной связи (C11, R31) на низких частотах, усиление схемы в этом диапазоне возрастает. При указанных значениях в 220 кОм и 3,3 нФ обеспечиваются прирост усиления на 3 дБ для частот ниже 100 Гц.(см. далее по тексту)
Предварительный усилитель реализован на пентоде 6Ж32П, который разрабатывался специально для применения во входных каскадах магнитофонов и отличается низким микрофонным эффектом и высокой линейностью.
Характеристика лампы имеет отличную линейность при напряжении смещения -3 В, и анодном напряжении от 50 В постоянного тока, напряжение на второй сетке 180В, на третьей — 0 В (характеристика выделена красным):
(Увеличение по клику)
