Начал думать, какую же схему взять, на каких лампах? Решил выбрать из имеющихся у меня ламп что-нибудь. На лампах 6П15П и 6П43П почему-то не хотелось. Рассматривал вариант 6П13С, но почитал негативный отзыв. В итоге остановился на 6П36С. Она мне и внешним видом понравилась: большая такая, внушительная. Да и отзывы о ней положительные.

↑ Борьба с возбуждением — экранирование

Для устранения самовозбуждения, проявляющегося свистом, пришлось экранировать цепи сеток триода 6Н1П, провода в цепи сеток двух 6П36С. Аноды 6П36С не экранировал. Свист прекратился. Снова запускаю и слышу: один канал работает прекрасно, а в другом щелчки вместо басов, плюс вялая и хриплая средина. Тут я конечно расстроился. И чего я только не пробовал, а причина оказалась в неправильной экранировке сеток

. Экраны были заземлены неправильно.

Переделал, заземлил концы экранов звездой — это когда все провода в одну точку и на корпус. Наводки и возбуждение исчезли, прекратились щелчки в басах, басы стали чёткими, упругими, оба канала стали петь одинаково красиво.

Так как лампа 6П36С склонна к самовозбуждению, то при плохой экранировке может появляться свист, что свидетельствует о паразитной связи между входом и выходом усилителя. Провода нужно стараться делать как можно короче, провода несущие сигнал нужно экранировать. При самовозбуждении, проявляющем себя прерывистыми звуками низкого тона, щелчками так же может понадобиться установить антивозбудные резисторы в сетки 6П36С сопротивлением 0,5-1 кОм.

Конструкция

Приемник смонтирован на алюминиевом шасси размерами 220ХІ15Х50 мм В верхней части П-образного шасси размещают силовой трансформатор Тр2, конденсаторы фильтра С25, С26, трансформатор ПЧ, лампы, блок конденсаторов переменной емкости С6, С7, катушки LI, L2 и L3. L4 с подстроечнымн конденсаторами С2, СЗ, С4, смонтированные на планке из изоляционного материала.

На подобной же планке, установленной под шасси, расположены катушки гетеродина с входящими в контур конденсаторами и одиночный контур промежуточной частоты L9. С18.

На переднюю стенку шасси выведены ручки регулятора громкости, настройки и переключателя диапазонов. В приемнике использованы электролитические конденсаторы типа КЭ-2 и ЭМ (С21), подстроечные — типа КПК-М, постоянные — типа КТК-1, КБГ-И и др., постоянные резисторы типа МЛТ и ВС, переменный резистор типа ТК, переключатель В1 — керамический, галетный.

↑ Плата для навесного монтажа

Хочу обратить внимание на свой нестандартный способ создания плат. Дело в том, что я не травлю печатку, я нарезаю фольгу на текстолите на квадраты размерами 2 см х 1 см и придумываю схему распайки деталей

Например:

Схема, по которой я впаивал детали на плату. Чёрточки между квадратами — это перемычки. Так же есть более длинные соединения, они нарисованы как линии. Стрелочки на квадратах обозначают место, к которому будут припаиваться провода от панелек ламп, или питание и т.п. Например, 3L1 означает, что туда припаивается 3-й вывод первой лампы (6Н1П), 8L2 означает, что туда припаивается 8-й вывод 2-й лампы (6П36С). Т.е. первая цифра — это номер вывода, буква просто разделяет, а вторая цифра — это номер лампы. Я не предлагаю вам делать также, просто этот метод простой и экономит время и деньги. Получается «навесом» на текстолите.

Вот плата, что у меня получилась

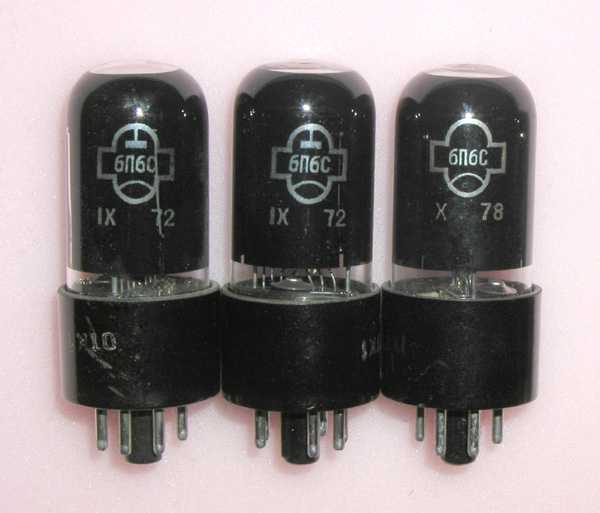

Лампы 6-вольтовой серии

Также это изделие может называться: tube of 6-volt series.

Лампа 6-вольтовой серии предназначены для усиления токов, напряжений, мощности, а также для детектирования токов высокой частоты.

Лампы имеют следующие доступные к заказу модификации:

Маркировка	Количество	Маркировка	Количество
Частотно-преобразовательные лампы	Двойные тетроды и пентоды
6А2П	400 шт.	6Р2П	269 шт.
6А7	120 шт.	6Р3С-1	72 шт.
6А8	79 шт.	6Р4П	321 шт.
Диод-пентоды	Триод-пентоды
6Б8	122 шт.	6Ф1П	950 шт.
Лампы с вторичной эмиссией	6Ф3П	50 шт.
6В1П	71 шт.	6Ф4П	600 шт.
6В2П	55 шт.	6Ф5П	400 шт.
6В3С	11 шт.	6Ф6С	10 шт.
Диод-триоды	6Ф12П	518 шт.
6Г2	156 шт.	Двойные диоды
6Г7	16 шт.	6Х2П	1407 шт.
Триод-гептоды	6Х2П-ЕВ	2113 шт.
6И1П	400 шт.	6Х6С	869 шт.
6И1П-ЕВ	200 шт.	6Х7Б	18 шт.
Пентоды с удлиненной характеристикой	6Х7Б-В	11 шт.
6К3	386 шт.	6Х7Б-ВР	12 шт.
6К4	17 шт.	Тетроды
6К4П	70 шт.	6Э5П	123 шт.
6К4П-ЕВ	1704 шт.	6Э5П-И	153 шт.
6К4П-ЕР	593 шт.	6Э6П-ДР	144 шт.
6К6А-В	10 шт.	6Э6П-Е	180 шт.
6К7	89 шт.	6Э12Н-В	110 шт.
6К13П	1100 шт.	6Э15П	174 шт.
Лампы с поперечным отклонением луча
6Л7	18 шт.

Условные обозначения

Лампа 6-вольтовой серии 6А(Б, В, Г, И, К, Л, Р, Ф, Х, Э)1А(Б, Г, Д, К, Л, Н, П, С)-В(Д, Е, И, Р), где:

6 — число, определяющее напряжение накала лампы в вольтах (округленно).

Тип лампы:

— А — частотно-преобразовательная лампа (6А2П, 6А7, 6А8);

— Б — диод-пентод (6Б8);

— В — лампа со вторичной эмиссией (6В1П, 6В2П, 6В3С);

— Г — диод-триод (6Г2, 6Г7);

— И — триод-гептод (6И1П, 6И1П-ЕВ);

— К — пентод с удлиненной характеристикой (6К3, 6К4, 6К4П, 6К4П-ЕВ, 6К4П-ЕР, 6К6А-В, 6К7, 6К13П);

— Л — лампа с поперечным отклонением луча (6Л7);

— Р — двойной тетрод и двойной пентод (6Р2П, 6Р3С-1, 6Р4П);

— Ф — триод-пентод (6Ф1П, 6Ф3П, 6Ф4П, 6Ф5П, 6Ф12П, 6Ф6С);

— X — двойной диод (6Х2П, 6Х2П-ЕВ, 6Х6С, 6Х7Б, 6Х7Б-В, 6Х7Б-ВР);

— Э — тетроды (6Э12Н-В, 6Э5П, 6Э5П-И, 6Э6П-ДР, 6Э6П-Е, 6Э15П).

1 — число порядкового номера триода (все возможные варианты приведены в таблице с модификациями).

Конструктивное оформление лампы:

— А — стеклянная оболочка сверхминиатюрных ламп (диаметр баллона — от 4 мм до 8 мм);

— Б — стеклянная оболочка сверхминиатюрных ламп (диаметр баллона — от 8 мм до 10,5 мм);

— Г — стеклянная оболочка сверхминиатюрных ламп (диаметр баллона — не менее 10,5 мм);

— Д — металлостеклянная оболочка с дисковыми впаями;

— К — керамическая оболочка;

— Л — замковый цоколь, устраняющий выпадание лампы из гнезда;

— Н — металлокерамическая оболочка миниатюрных и сверхминиатюрных ламп;

— П — стеклянная оболочка миниатюрных (пальчиковых) ламп (диаметр баллона 19 мм и 22,5 мм);

— С — стеклянная оболочка с цоколем или без цоколя (диаметр баллона — не менее 24 мм).

Лампы, отличающиеся от основных типов дополнительными свойствами:

— В — лампы повышенной надежности и механической прочности;

— Д — лампы особо долговечные (долговечность — не менее 10 000 ч);

— Е — лампы повышенной долговечности (долговечность — от 3000 ч до 10 000 ч);

— И — лампы, предназначенные для работы в импульсном режиме;

— Р — лампы повышенной надежности.

Приемно-усилительные лампы представляют собой электровакуумные приборы, состоящие из нескольких электродов-анода, катода и сетки, заключенных в газонепроницаемую оболочку (баллон), внутри которой создан вакуум.

Варианты исполнения ламп 6-вольтовой серии в зависимости от вида приёмки:

— отдел технического контроля — ОТК;

— особо стойкие — ОС;

— приемка заказчика — ПЗ;

— военная приемка — ВП.

Принципиальная схема

Как видно из рис. 1, связь с антенной на обоих диапазонах — индуктивная. Входной контур в диапазоне средних волн образуют катушка индуктивности L2 и конденсаторы С2, С6, а в длинноволновом диапазоне — катушка L1 и конденсаторы СЗ, С4 и Сб.

Лампа Л1 работает одновременно в трех каскадах. Гептодная часть используется для преобразования частоты, а триодная выполняет функции усилителя про межуточной частоты и предварительного усилителя низкой частоты.

Гетеродин смонтирован по схеме с емкостной обратной связью. Контур гетеродина средневолнового диапазона образован катушкой L5 и конденсаторами С7, С8, С10 и С12.

В контур гетеродина длинных волн входят катушка L6 и конденсаторы С7, С9, C11, С12 и С13. Резисторы утечки сетки R1 R2 образуют делитель с которого отрицательное напряжение подается на первую сетку гептодной части лампы. Напряжение сигнала подводит« к первой сетке (2) гептодной части лампы, а напряжение гетеродина — к третьей сетке (7).

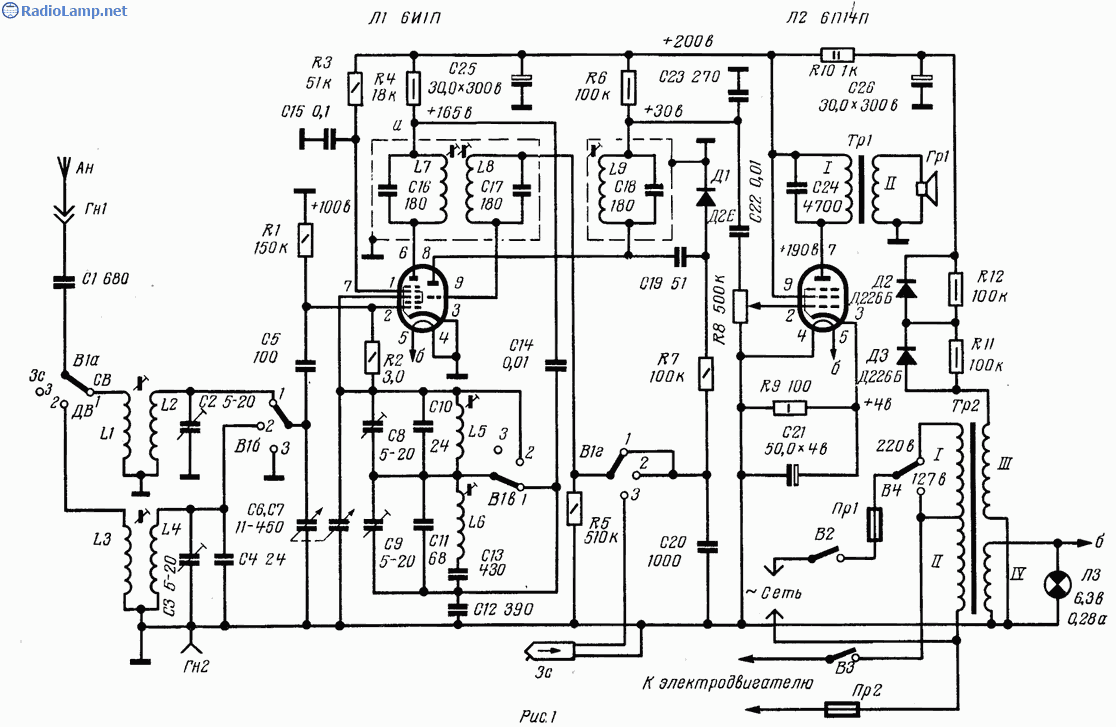

Рис. 1. Принципиальная схема супергетеродина на лампах 6И1П, 6П14П.

В результате процесса преобразования колебания промежуточной частоты выделяются на контуре L7, С16 фильтра промежуточной частоты. Со вторичного его контура L8, C17 напряжение промежуточной частоты подводится к управляющей сетке (9) триодной части лампы Л1, усиливается и выделяется анодным контуром L9, С18.

В качестве детектора в приемнике используется германиевый диод Д1 типа Д2Е, на который через конденсатор С19 подается напряжение промежуточной частоты.

Нагрузкой детектора служат резисторы R5 и R7. Резистор R7 совместно с конденсатором С20 образуют фильтр, который уменьшает падение напряжения высокой частоты на резисторе R5.

Напряжение низкой частоты с резистора R5 через контур L8, С17 подается на управляющую сетку триодной части лампы Л1 (9). Усиленное напряжение низкой частоты с резистора R6 через конденсатор С22 подается на регулятор громкости R8, с движка которого оно подводится к управляющей сетке (2) оконечной лампы Л2.

В анодную цепь этой лампы включена первичная обмотка / выходного трансформатора Тр1. Ко вторичной его обмотке II подключен громкоговоритель Гр1 типа 1ГД-9, 1ГД-5 илн 1ГД-6.

Переключение антенных катушек L1, L3 и соответствующих им сеточных контуров L2, С2, С6 (СВ) и L4, СЗ, С4, С6 (ДВ) при переходе с диапазона на диапазон осуществляется секциями В1а, В1б переключателя В1.

В цепь гетеродина, в работе которого участвуют анод, третья сетка гептодной части лампы Л1 и катод, необходимый контур включается секцией В1в переключателя В1.

Если приемник используется в качестве составной части радиолы, то переключатель должен иметь три положения. При этом, как это видно из схемы, третье положение используется для включения звукоснимателя и замыкания входной цепи приемника благодаря чему исключаются помехи со стороны вещательных радиостанций при проигрывании грампластинок.

↑ Настройка и особенность фиксированного смещения

После покупки мулитьметра настройка стала лёгкой, прибор исправен и под рукой: резистором R9 выставил на катодах ламп одинаковое напряжение, и резистором смещения выставил напряжение по 0,55 Вольт. Правда, есть одна неприятная особенность у фиксированного смещения. При изменении напряжения в сети происходит изменение режима лампы. Один раз напряжение в сети поднялось до 250 В и одна 6П36С вышла из режима, анод накалился, ток покоя возрос до 80 мА (при положенных 55 мА)! Благо, я это сразу заметил и выключил УНЧ. Пришлось поставить стабилизатор напряжения «Украина-3», мой выдаёт 215 В. Из-за недостаточного напряжения на первичке (а соответственно и на вторичке) напряжения и на анодах упали с положенных 330 В до 313 В. Я поднял ток покоя до 64 мА (падение на резисторах R12, R13 = 0,64 В).

Детали

Все контурные катушки намотаны на полистироловых каркасах, размеры которых приведены на рис. 2. На каркасах, изображенных на рис. 2, а, наматываются катушки L2. L4, L5, L6, а на рис. 2, б — катушки L1 и L3. Затем антенные катушки L1, L3 надеваются на каркасы сеточных. Каркасы можно склеить из плотной бумаги.

Внешний вид такого каркаса приведен на рис. 2, я. В верхней части каркасов нужно сделать прорезь и намотать в нее несколько витков тонкой резинки, которая будет удерживать сердечник при настройке колебательных контуров.

Катушка L1 содержит 310 витков, L2 — 40X4 витков, L3— 1050, L4— 135X4 витков, L5—28X4 витков, L6 — 55×4 витков. Все катушки намотаны проводом ПЭЛ 0,1.

Настройку их производят ферритовыми сердечниками марки С00НИ диаметром 2,86 и длиной 12 мм. Сердечник вклеивают в специальную пробку. которая представляет собой винт, сделанный из полистирола или органического стекла. С одной его стороны просверлено отверстие под сердечник, а с другой — сделан шлиц под отвертку.

Трансформатор промежуточной частоты и контур L9, С18 могут быть применены любого типа на частоту 465 кгц.

Силовой трансформатор Тр2 можно намотать на сердечнике, набранном из пластин Ш19, толщина набора 30 мм. Сетевая сбмотка I + II содержит 910+1210 витков провода ПЭЛ 0,25, повышающая обмотка III — 2120 витков провода ПЭЛ 0,16, обмотка накала IV — 69 витков провода ПЭЛ 1,0.

Следует отметить, что подобный трансформатор может быть использован для питания более мощных радиоустройств, например, четырехлампового приемника.

Выходной трансформатор Тр1 имеет сердечник, набранный в стык с зазором 0,12 мм из пластин Ш12. Толщина набора 18 мм. Первичная обмотка / содержит 2675 витков провода ПЭЛ 0,1, а вторичная II — 102 витка провода ПЭЛ 0,49.

12Ж1Л

В триоде Мю-20 ; S-2,5mA/V ; Ri-8k

EL34

Для раздумий; внутреннее сопротивление EL34 в триодном вкл. порядка 1,2к, УЛ — 7-8к, пентод — 16-18к.
Sapienti sat.

Гэгэн

Для ламп 6С3П в ФИ:
Ea-380V, Ua-145V, Ia-12mA, Ra-18k, Uk-1,5V, Rk общ-620 Ом.

———————————————

6С4С

Пример для 6С4С.

при 2,5к по 2й гармонике 4% третьей 0,1%, выходная мощность 2,85Вт
при 2,8к по 2й гармонике 3,75%, третьей 0%, выходная мощность 2,7Вт
при 3к по 2й гармонике 3,5%, третьей 0%, выходная мощность 2,6Вт
При 3,2к по 2й гармонике 3,4% третьей 0% выходноы мощность 2,5Вт
При 3,5к по 2й гармонике 3,3%, третьей 0,1%, выходная мощность 2,4Вт
при 4к по 2й гармонике 3%, третьей 0,2%, выходная мощность 2,2Вт
при 6к по 2й гармонике 2,4% третьей 0,25%, выходная мощность 1,75вт
При 8к по 2й гармонике 2% третьей 0,3%, выходная мощность 1,3Вт.
При 10к по 2й гармонике 1,8% Третьей 0,33% выходная мощность 1,1Вт

6П36С

4,5к — внутреннее сопротивление 6П36С в ТЕТРОДНОМ ВКЛ. В ТРИОДНОМ порядка 0,65к

Выходное сопротивление SRPP каскада на лампах 6П36 в триодном вкл ~ 180 Ом.
Наибольшая выходная мощность при Rn=2*Rвых = 350-400 Ом.
Комфортная при Rn=3*Rвых. (Ra -600 Om)

Гэгэн

6Ф5П (мю триода — 70), 6Ф4П (65), 6Ф3П (75)

6Ф3П Ктр=31. (Ra=8КОм/8Ом, или 4КОм/4Ома)

——————————————————————————-

SE Трансформатор на железе ОСМ1-0,16
———————————————
Лaмпы in triod: 6Ф3/5П, 6П18/43П, 6П13C/31C/41C, 6LR8, 6KY8.

>> Железо ШЛ32 х 40. Окно 55х19
>> Габариты намотки примерно 49 х 15

Ra-5k, Rn-8 Ohm.

Первичная обмотка
Провод 0,25, в изоляции — 0,3
К-во витков в слое 155
Коэффициент заполнения — 0,95.
к-во слоёв и секций — 4-5-5-4

общее к-во слоёв — 18, витков — 2790

Коэффициент трансформации 24

Вторичная обмотка — 122 витка
Провод 0,7, в изоляции 0,75 в секции два слоя по 61 виток.

Количество секций — 3, соединение параллельное

Порядок намотки 1-2-1-2-1-2-1

Габарит намотки
0,3*18=5,4
0,75*6=4,5
Бумага 20*0,05=1
Общ — 11

Коэффициент вспучивания 1,3.
Высота намотки 11*1,3=14,3 при габарите 15мМ.

Зазор
0,1мМ при токе 50мА
0,12мМ 60мА.
0,15мМ до 80мА
===============

6Э5П

Зелёная нагр. прямая — 1,8Вт
Синяя нагр прямая — 1,5Вт.
Лиловая нагр. прямая — 1,2Вт.
Без учёта КПД однотактного выходного трансформатора.

Для 6Э5П в тетродном вкл, Ri=8k, рабочая точка; Ua=160V, Ug2=150V, Ia=50mA, Ug1=-1,75V; Ra=3k.
Коэффициент динамич усиления ~60.
Если трансформатор 1:1, нагрузка вторички — 2,7-3к, если 1:0,5 — 1,35-1,5к.
При нормальном трансе такой каскад вполне линеен по АЧХ

Параллельно первичке никакого доп. резистора не нужно, разве что, на всяк. случай цепь Цобеля 10к — 3-5нФ. (Гэгэн)

6Ф1П

Основные характеристики

Для работы 6Н2П используется постоянное или переменное напряжение накала в диапазоне от 5,7 до 6,3 В. Занижение или завышение указанного параметра приводит со временем к разрушению катода. Поэтому желательно, чтобы питание было стабилизировано и обеспечивало мягкое включение. Лучше, чтобы оно не превышало нижних паспортных значений, что в конечном итоге может значительно продлит срок службы лампы.

Эксплуатационные данные

Приведём основные эксплуатационные характеристики 6Н2П:

напряжение:
- нити накала от 5,7 до 7,0 В;
- постоянное анодное от 250 В (номинальное) до 300 В;
- между катодом и подогревателем – до 100 В; между анодами– до 2 В;
- сетки — минус 1,5 В (постоянное);
ток:
- нити накала — 340 ±25 мА;
- катода — до 10 мА;
- анода – 2,3 ±0,9 мА;
рассеиваемая мощность одним анодом –до 1 Вт (максимальная);
сопротивление в цепи сетки – 0,5 Мом (максимальное);

ёмкость:

между анодами– не более 0,15 пФ;
между катодом и подогревателем – не более 5 пФ;
емкость (у каждого триода): входная — 2,35 ±0,35 пФ; выходная 2,5 ±0,5 пФ; проходная – 0,7 … 0,8 пФ;
крутизна характеристики – 2,1 +0,5 мА/В (каждого триода);
коэффициент усиления – 97,5 ± 17,5 (каждого триода).

Стоит отметить, что данные параметры указаны производителем в техническом описании (datasheet) исключительно для лампы прогретой до рабочего состояния. При подключении нити накала к переменному току, для уменьшения фона на 25-30 дБ, рекомендовано между катодом и подогревателем подавать не более ±10 В.

Аналоги

Общеизвестно, что у 6Н2П есть хороший зарубежный аналог, послуживший прототипом для её создания — 12AX7WA. Однако у последней все же немного другие параметры, и даже при поверхностном рассмотрении datasheet видны отличия в значениях напряжения нити накала и распиновки. Несмотря на такие несоответствия многие любители гитарной музыки, в поисках лучшего звучания своих усилителей, применяют эти лампы в качестве замены.

В подобных случаях можно рекомендовать европейские версии ЕСС83, ECC89 от компании Tesla, которые ничем не хуже американки. К сожалению такие радиолампы, как и 12AX7WA, в настоящее время достаточно трудно найти в российских магазинах и к тому же они очень дорого стоят. Поэтому некоторые радиолюбители дорабатывают для установки вместо них советские 6Н2П. Пример подобной доработки показан в видеоролике.

На многих интернет-форумах обсуждается возможная замена 6Н2П на 6Н3П, ведутся споры какая лампа лучше. Однако две эти радиолампы разные по своим характеристикам. К тому же, у последней более низкий коэффициент усиления по току и другая цоколевка. В большинстве случаев замена одного устройства на другое потребует глубокой переработки существующей схемы.

Полным отечественным аналогом обычно можно назвать 6Н2П-ЕП — это более поздняя модификация рассмотренной лампы считается хорошей альтернативой. Функциональным аналогом считается 6Н9С, которая полностью идентична по параметрам, но расположение выводов у неё все же отличается. Для установки последней взамен 6Н2П надо придумывать переходник или перепаивать схему.

↑ Трансформатор питания ТСА-270

В качестве питающего трансформатора я хотел использовать неперемотанный типовой трансформатор, например ТС-180. Нашёлся для меня лишь ТСА-270, который я купил и ушёл домой, вполне довольный. Хоть и алюминиевая обмотка (индекс А), но паспортные параметры обеспечивает.

ТСА-270 я подключал так:

Выводы 7-17 используются для получения напряжения смещения одного канала

Выводы 4-14

для анодного питания одного каналаВыводы 11-(21-12)-22 на накал 6П36С одного канала.Выводы 20-(10-10’)-20’ на накал 6Н1П обоих каналов. Приведённые мной обмотки как раз обеспечивают нужное напряжение и ток.
