Радиолампа 6С19П

↑ Схема и описание усилителя с особенным выходным каскадом

Подготовка закончена. Источник питания занял своё место в корпусе. Все готово к монтажу собственно усилителя.

Вот его схема.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Первые два каскада никаких особенностей не имеют. Предварительный усилитель напряжения, и каскад ФИ. Режимы ламп практически типовые, взяты из справочника.

А выходной каскад у нас с резистивной нагрузкой.

Только роль резисторов выполняют лампы накаливания. Помните уситилель «Дзен» Нельсона Пасса? Так у нас получился ещё более высокий уровень «дзена», поскольку тут лампами нагружены лампы, а не транзисторы.

В качестве нагрузки для ламп выходного каскада я применил лампы накаливания 220 В на 25 Вт, миньоны с цоколем Е14. Если правильно отрегулировать этот каскад, то разность напряжений между анодами будет равна нулю, что позволит применить в качестве выходных трансформаторов обычные силовые тороидальные трансформаторы. И даже не только тороидальные, а вообще любые силовые трансформаторы с габаритной мощностью 40-100 Вт с напряжением на вторичной обмотке 9-12 Вольт. У тороидальных трансформаторов гораздо шире полоса пропускания, и они имеют меньшие габариты. Поэтому их применение предпочтительнее.

↑ Пилите, Шура, пилите. Ступенчатое сверло и матрицы для пробивки отверстий — в умелые руки

Попавший в руки железный ящик надо было превратить в корпус лампового усилителя. А для этого в нем надо сделать довольно много различных отверстий. Под входные и выходные разъемы, под ламповые панели, под выключатель и регулятор и т.п. Сделать аккуратные отверстия большого диаметра в тонком материале не так то просто. Раньше я перепробовал множество различных способов и, в конце концов, остановился на определенном наборе инструмента.

Отверстия небольшого размера, примерно до 15 мм диаметром, я делаю ступенчатым сверлом.

Набор из 3х степ-бит от 4 до 32 мм в кейсе. Берём на Али вместе с кейсом!

Такое сверло у меня практически постоянно находится в патроне дрели. Удобно! Не меняя сверла, можно быстро сделать любое отверстие диаметром от 4 до 20 мм.

Делать большие отверстия под ламповые панели такими сверлами не очень удобно. При больших диаметрах требуется дрель с мощным крутящим моментом, а при малейшем перекосе сверло заклинивает. Для отверстий больше 20 мм я пользуюсь ручным «дыроделом».

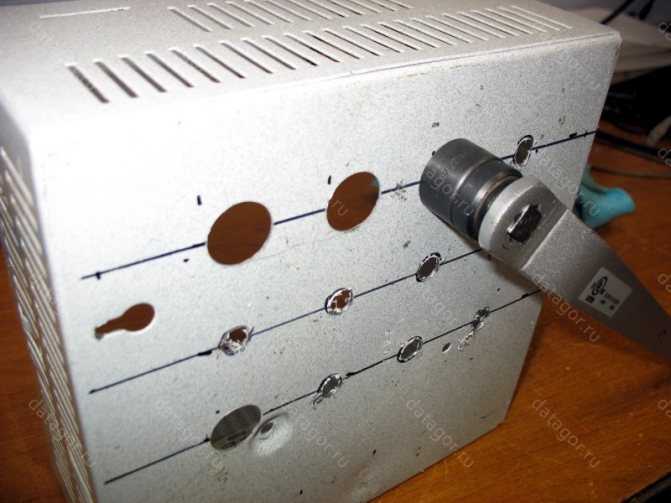

Делается всё просто и быстро. Вставляем в отверстие диаметром 10 мм болт с матрицей. Накручиваем с другой стороны гайку-пуансон и делаем 3-4 оборота ключом.

Ровное отверстие с краями, не требующими дополнительной обработки, готово. Это простое приспособление легко справляется со стальными листами толщиной до 3 мм, алюминием и стеклотекстолитом толщиной до 4 мм.

Через 10 минут уже можно крепить на корпусе ламповые панели.

Усилитель НЧ на 6С19П

Усилитель НЧ на 6С19П выполнен на малораспространенных лампах, однако их применение позволяет построить выходной каскад по бестрансформаторной схеме и получить высокие качественные показатели его работы. Усилитель предназначен для воспроизведения грамзаписи с обычных и долгоиграющих пластинок. Выходная мощность его 2 вт при коэффициенте нелинейных искажений менее 1%. Максимальная мощность 3 вт. Неравномерность частотной характеристики в диапазоне звуковых частот 20—20 000 гц не более 1 дб. Регулировка тембра позволяет получить подъем низших и высших звуковых частот не менее 4 дб и завал — не менее 10 дб. Уровень фона — 50 дб. Первые два каскада усилителя (рис.)

выполнены на двойном триоде типа 6Н2П (Л1). Между первым и вторым каскадами включен регулятор тембра. Выходной каскад собран по двухтактно-параллельной схеме на мощных триодах типа 6С19П (Л2 и Л3). По постоянному току эти лампы включены последовательно, по переменному — параллельно. Напряжения смещения и возбуждения на лампу Л2 снимаются с сопротивлений R13, R14. Для уменьшения искажений и выходного сопротивления введена отрицательная обратная связь по напряжению глубиной 20 дб. Напряжение обратной связи снимается с выхода усилителя и подается в цепь катода лампы второго каскада.

Выпрямитель собран по мостовой схеме на диодах типа Д7Ж.

Конструкция усилитель НЧ на 6С19П

Усилитель НЧ на 6С19П собран на шасси из алюминия толщиной 1,5 мм размером 208X92X53 мм. Детали первого каскада следует максимально удалить от силового трансформатора.

Силовой трансформатор собран на сердечнике из пластин Ш-32, толщина набора 32 мм, площадь окна (16X48) мм2. Сетевая обмотка содержит 880 витков провода ПЭЛ 0,33, анодная — 770 витков провода ПЭЛ 0,33, а накальная — 28 витков провода ПЭЛ 0,96.

Согласующий автотрансформатор (см. рис. 2)

собран на сердечнике из пластин УШ-16, толщина набора 32 мм, секция 1 содержит 500 витков провода ПЭЛ 0,33, секции II и III — по 70 витков провода ПЭЛ 0,51. Первой наматывается секция II и последней — III.

Налаживание.

Собранный из проверенных деталей усилитель НЧ на 6С19П налаживания не требует.

Усилитель некритичен к величине нагрузки. Она может лежать в пределах 200— 500 ом. Высокоомные громкоговорители подключаются к выходу усилителя непосредственно, а низкоомные — через согласующий автотрансформатор (рис. 2).С целью снижения фона целесообразно на место конденсаторов С9 и С10 поставить конденсатор емкостью 150 мкф, рассчитанный на напряжение 300 в. Для увеличения чувствительности можно несколько ослабить обратную связь, увеличив сопротивление R17 до 7,5 ком. Для облегчения монтажа можно несколько увеличить размеры шасси.

↑ По сусекам поскребу, по амбарам помету

Как я уже не раз говорил, у меня большинство проектов начинаются с корпуса. Я пошарил по кладовкам в конторе и обнаружил коробку с разным электробарахлом, которое осталось после прошлогоднего ремонта офиса. Из нее был извлечен железный ящик от старой системы сигнализации, электронный трансформатор 12 В для питания галогеновых ламп, четыре патрона под осветительные лампы с цоколем Е14 и пара больших настоящих железных трансформаторов 220/12 В, применявшихся тоже для питания низковольтных лампочек.

Тогда же родилась идея сделать усилитель, игнорируя устоявшиеся каноны лампового Hi-End, используя по максимуму найденное добро. Пока в голове идет обдумывание будущей схемы, она не дает покоя рукам.

↑ Итоги и размышления

А получилось на удивление хорошо. При выходной мощности 5 Вт полоса воспроизводимых частот от 15 до 24.000 Гц. Очень мягкие и глубокие низкие частоты. Чистая и прозрачная верхняя половина звукового диапазона. Очень хорошая детальность. В колонках никакого фона. На самом деле он есть, но на частоте 50 кГц его не слышат наши уши и не воспроизводят динамики. В схему пришлось ввести в схему элементы C1, C2, C8 (на схеме красным цветом) для ограничения по усилению ВЧ, так как наводки частотой в 40-60 кГц от Ташибры очень сильные и осциллограф их хорошо видит. Сказалось питание накалов ламп высокочастотным переменным током.

Без каких либо изменений в схеме усилитель можно подключить к обычному 50 Гц силовому трансформатору, выдающему необходимые напряжения и токи. Например к ТАН-104. В этом случае обозначенные красным конденсаторы из схемы надо убрать. Полоса воспроизводимых частот в область ВЧ тогда расшириться до 50-60 кГц.

На выходе можно применить большие красивые лампы типа 6Н5С, 6Н13С по одной на канал или даже 6С41С. Только надо будет учитывать возросшую мощность потребления. С такими лампами усилителю хорошо подойдет корпус из красного дерева и дизайнерские лампы накаливания. Тогда вечерами усилитель будет радовать вас не только приятной музыкой, но приглушенным мягким светом, выполняя роль ночника в гостиной или спальне. Вот вам и Chandelier.

Послушав несколько дней этот усилитель, я уже всерьез начал задумываться над его более тщательной и красивой реализацией.

Спасибо за внимание!
