Описание

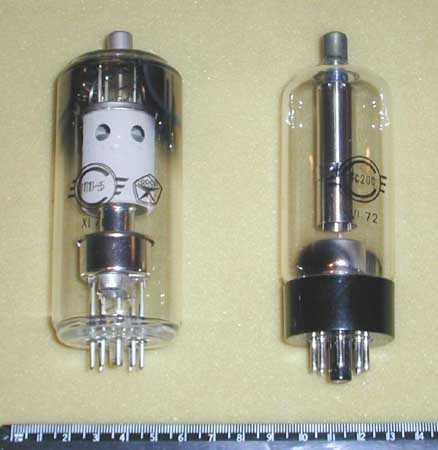

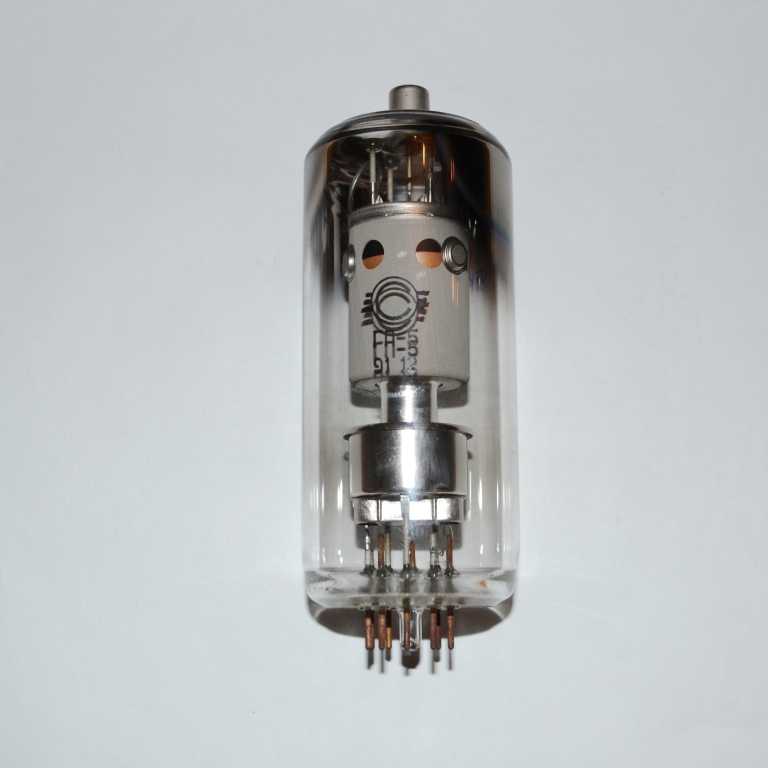

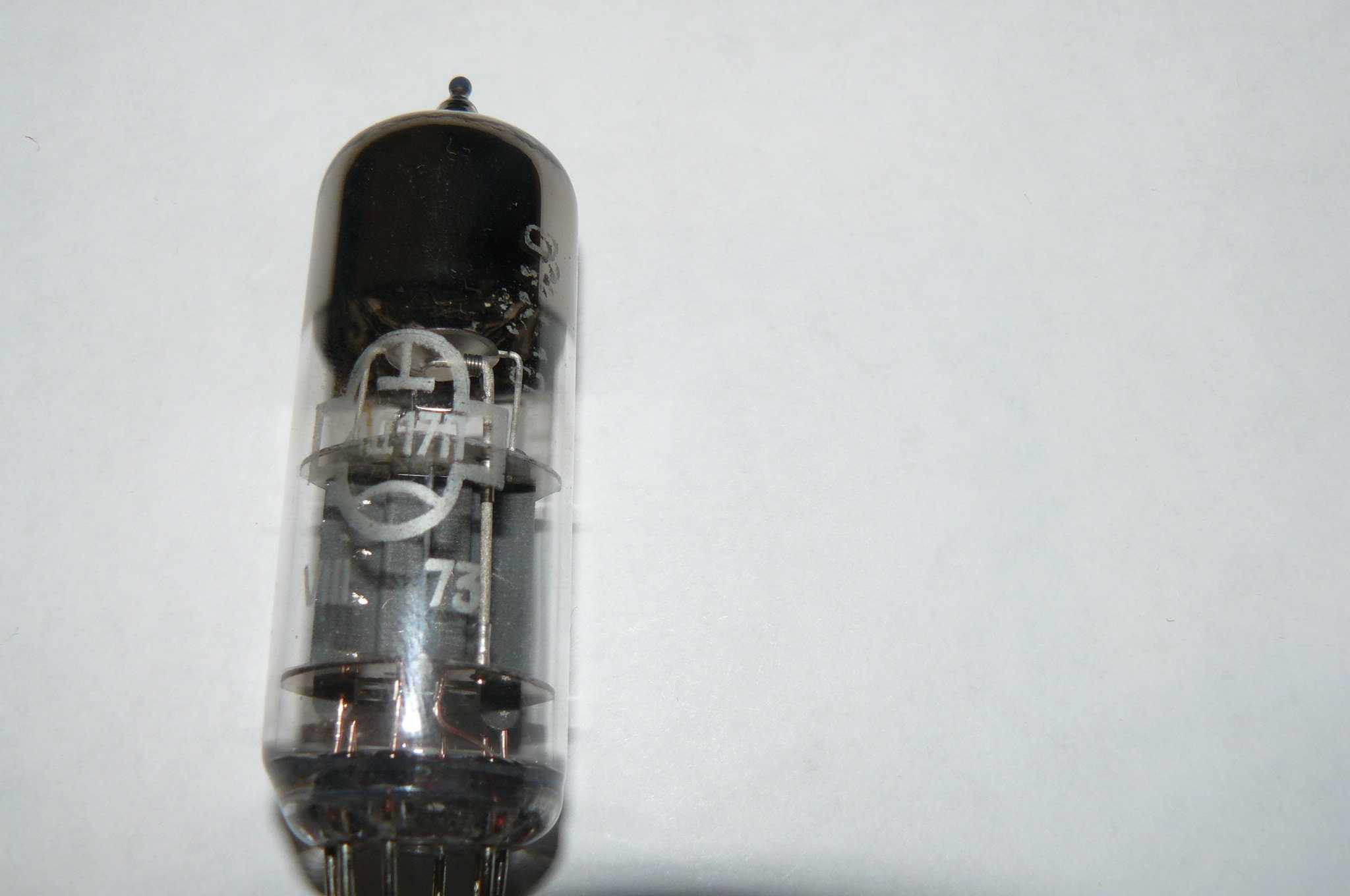

Это небольшая радиолампа (ЭВП), триод с выведенным в верхнюю часть баллона лампы контактом анода. Приблизительные габаритные размеры: 120 мм в длину и 45 мм в диаметре.
ГП-5 способна выдерживать анодное напряжение свыше 25 кВ и рассеивать мощность свыше 25—30 Вт, что по советской номенклатуре переводило лампу из разряда общего назначения в разряд генераторных. Этим объясняется отличие названия «ГП-5» от обычной советской номенклатуры ламп вида ВольтыНакала-ТипЛампы-КодМодели-ТипКорпуса.
Некоторые параметры
Номинальное напряжение на аноде — 30 кВ (в отсутствии накала до 40 кВ). Напряжение накала номинальное — 6,3 В, максимально допустимое — 6.9 В. Ток анода — 1,3 мА. Напряжение запирания на сетке — −20 В. Входное сопротивление — 1 МОм. Заявленная долговечность — 1500 часов работы.
Во время работы баллон ГП-5 разогревается до 250 °C, что делает лампу особо пожароопасной; ГП-5 являлась распространённой причиной возгорания ламповых телевизоров в прошлом.
definition — ГП-5 (радиолампа)
of Wikipedia
Advertizing ▼
Wikipedia
ГП-5 (радиолампа)
Материал из Википедии — свободной энциклопедии
Перейти к: ,
Крупная радиолампа, использовавшаяся в советских цветных телевизорах поколения «701-710» (УЛПЦТ(И)), выпускаемых с начала до конца 70х годов.
Знаменита как источник рентгеновского излучения в бытовой технике.
В поздних версиях УЛПЦТ (модели 711 и далее) использование прекращено в связи с переходом на умножитель как источник анодного напряжения.
Описание
Триод с выведенным наверх контактом анода. Размером чуть меньше современной банки 0.33 от напитка. Самая крупная лампа в телевизоре, немного крупнее, чем лучевой тетрод выходного ключа строчной развертки.
Был способен выдерживать анодное напряжение выше 25кв и рассеивать мощность свыше 25-30 ватт, что по советской номенклатуре переводило лампу из разряда общего назначения в разряд генераторных. Этим объясняется отличие названия «ГП-5» от обычной советской номенклатуры ламп вида ВольтыНакала-ТипЛампы-КодМодели-ТипКорпуса, вроде «6Ф1П» — 6 вольт накала, триод-пентод, модель 1, «пальчиковое» (контакты прямо в стекле без цоколя) исполнение, или «1Ц21П» — 1 вольт накала, мощный диод/кенотрон, модель 21, «пальчиковый».
Впрочем, это не сильно превышало параметры выходного лучевого тетрода 6П45С (максимальная рассеиваемая на аноде мощность — 36 ватт, максимальное напряжение на аноде в импульсе — 8 киловольт).
Использование
Схема выходного каскада строчной развёртки в первом поколении УЛПЦТ использовала высоковольтную повышающую обмотку и кенотрон для питания второго анода кинескопа. Масочный трёхлучевой кинескоп требовал большего напряжения и тока, чем однолучевой кинескоп чёрно-белого телевизора с таким же размером экрана, так как около 80-85% электронов задерживались маской. Большой, по сравнению с ч/б кинескопами, ток лучей (1000 мкА против 180 мкА), приводил к заметному падению напряжения на кенотроне и повышающей обмотке (большие паразитные ёмкости из-за большого количества витков и т.д.). При этом изменения средней яркости изображения приводили к изменению напряжения второго анода. Для того, чтобы избежать этого явления, использовался параллельный стабилизатор, по принципу работы аналогичный параметрическому стабилизатору на полупроводниковом или газонаполненном стабилитроне, с той разницей, что триодом можно было управлять, изменяя напряжение на сетке. Это использовалось для коррекции фактической величины напряжения, что давало возможность не только поддерживать примерно постоянным ток, потребляемый высоковольтными цепями, но и компенсировать, например, преднамеренные изменения амплитуды, необходимые для коррекции растра у кинескопа с углом отклонения 90° градусов — пилообразный ток был промодулирован по параболическому закону.
Контур регулирования анодного напряжения и использовал лампу ГП-5, анод которой был подключен к анодному проводу кинескопа, а катод был заземлён. Регулировкой напряжения на сетке лампы регулировался текущий через неё ток, а сумма токов через кинескоп и через лампу была примерно постоянной, что поддерживало постоянство напряжения.
Таким образом, напряжение на лампе было равно анодному (25 кВ), а текущий через неё ток был одного порядка с током луча кинескопа, т.е. около 1 мА при передаче тёмных изображений. Это приводило к рассеянию 25-30 Вт на лампе.
Выходной каскад строчной развёртки УЛПЦТ был собран в правом (если смотреть сзади со стороны снятой крышки) нижнем углу корпуса в клетке. Клетка делилась на несколько отсеков, в которых находились ТВС с кенотроном, лампа демпферного диода, лампа выходного ключа и ГП-5. ГП-5 размещалась в отдельном отсеке клетки.
Недостатки
Источник тепла в 25-30 Вт (почти настольная лампа или паяльник), расположенный внизу корпуса, сильно увеличивал пожароопасность телевизора.
Вакуумный прибор под напряжением 25 кВ неизбежно начинает излучать в рентгеновском диапазоне. Если кинескоп имеет толстое стекло с содержанием свинца, то ГП-5 его не имела, и, таким образом, была источником рентгеновского излучения.
Несмотря на размещение лампы в отдельном экране, её было достаточно для засветки запечатанной пачки фотобумаги (на бумаге оставались отпечатки дырочек в экране).
В случае, когда ГП-5 теряла эмиссию («садилась»), регулировка анодного напряжения сбивалась и напряжение повышалось. Это приводило к сужению размера изображения и необходимости регулировать развёртку заново, а, главное, могло вызвать рентгеновское излучение уже с экрана кинескопа.
Использование
Схема выходного каскада строчной развёртки в первом поколении УЛПЦТ использовала высоковольтную повышающую обмотку и кенотрон для питания второго анода кинескопа. Масочный трёхлучевой кинескоп требовал большего напряжения и тока, чем однолучевой кинескоп чёрно-белого телевизора с таким же размером экрана, так как около 80-85 % электронов задерживались маской. Большой, по сравнению с ч/б кинескопами, ток лучей (1000 мкА против 180 мкА), приводил к заметному падению напряжения на кенотроне и повышающей обмотке (большие паразитные ёмкости из-за большого количества витков и т. д.). При этом изменения средней яркости изображения приводили к изменению напряжения второго анода. Для того, чтобы избежать этого явления, использовался параллельный стабилизатор, по принципу работы аналогичный параметрическому стабилизатору на полупроводниковом или газонаполненном стабилитроне, с той разницей, что триодом можно было управлять, изменяя напряжение на сетке. Это использовалось для коррекции фактической величины напряжения, что давало возможность не только поддерживать примерно постоянным ток, потребляемый высоковольтными цепями, но и компенсировать, например, преднамеренные изменения амплитуды, необходимые для коррекции растра у кинескопа с углом отклонения 90 градусов — пилообразный ток был промодулирован по параболическому закону.
Контур регулирования анодного напряжения и использовал лампу ГП-5, анодный «колпачок» которой был подключён к анодному выводу кинескопа, а катод был заземлён. Регулировкой напряжения на сетке лампы регулировался текущий через неё ток, а сумма токов через кинескоп и через лампу была примерно постоянной, что поддерживало постоянство напряжения.
Таким образом, напряжение на лампе было равно анодному (25 кВ), а текущий через неё ток был одного порядка с током луча кинескопа, то есть около 1 мА при передаче тёмных изображений. Это приводило к рассеянию 25-30 Вт на лампе.
Выходной каскад строчной развёртки УЛПЦТ находился с правой (если смотреть сзади со стороны снятой крышки) стороны корпуса в перфорированном кожухе. Кожух делился на несколько отсеков, в которых находились ТВС с кенотроном, лампа демпферного диода, лампа выходного ключа и ГП-5. ГП-5 размещалась в отдельном отсеке кожуха.
