Купить измерители-регуляторы температуры, давления и других величин по выгодной цене
Купить по низкой цене измерители-регуляторы в Ростове-на-Дону, Ростовской области, в Краснодаре и Краснодарском Крае, Ставрополе и Ставропольском Крае, Волгограде и Волгоградской области, в городах: Нальчик, Владикавказ, Грозный, Махачкала и других городах Юга России можно в нашей компании. Все покупатели могут получить бонусы и подарки!
Техническая документация и гарантии на измерители-регуляторы
На все виды измерителей-регуляторов температуры, давления и других величин наша компания представляет полный пакет сопроводительных документов и технической документации. Все приборы имеют длительный срок эксплуатации и обеспечиваются заводской гарантией и сервисным обслуживанием. Инженеры нашей компании готовы предоставить самую подробную информацию о измерителях-регуляторах и способах их установки.

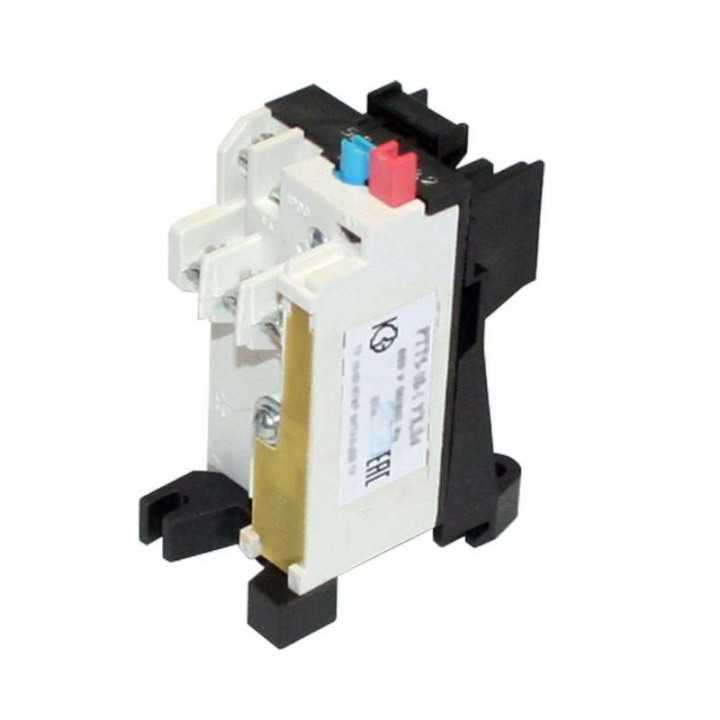

Сведения об изделиях
| № п/п | Код по ОКП | Тип реле | Основные технические данные | |||
| Номинальный ток реле, А | Номинальный ток несрабатывания, А | Диапазон регулировки номинального тока несраба-тывания, А | Масса, кг | |||
| 1 | 3425866105 | ТРМ-25-КД |
25,7 |
0,51 |
(0,79-1,21) ± 0,05 Iн |
0,30 |
| 2 | 3425866205 | ТРМ-25-КД Р | ||||
| 3 | 3425866107 | ТРМ-25-КД | 0,68 | |||
| 4 | 3425866207 | ТРМ-25-КД Р | ||||
| 5 | 3425866109 | ТРМ-25-КД | 0,86 | |||
| 6 | 3425866209 | ТРМ-25-КД Р | ||||
| 7 | 3425866111 | ТРМ-25-КД | 1,03 | |||
| 8 | 3425866211 | ТРМ-25-КД Р | ||||
| 9 | 3425866113 | ТРМ-25-КД | 1,28 | |||
| 10 | 3425866213 | ТРМ-25-КД Р | ||||
| 11 | 3425866218 | ТРМ-25-КД | 1,70 | |||
| 12 | 3425866218 | ТРМ-25-КД Р | ||||
| 13 | 3425866121 | ТРМ-25-КД | 2,14 | |||
| 14 | 3425866221 | ТРМ-25-КД Р | ||||
| 15 | 3425866125 | ТРМ-25-КД | 2,57 | |||
| 16 | 3425866225 | ТРМ-25-КД Р | ||||
| 17 | 3425866128 | ТРМ-25-КД | 3,42 | |||
| 18 | 3425866228 | ТРМ-25-КД Р | ||||
| 19 | 3425866133 | ТРМ-25-КД | 4,30 | |||
| 20 | 3425866233 | ТРМ-25-КД Р | ||||
| 21 | 3425866137 | ТРМ-25-КД | 5,10 | |||
| 22 | 3425866237 | ТРМ-25-КД Р | ||||
| 23 | 3425866243 | ТРМ-25-КД | 6,80 | |||
| 24 | 3425866243 | ТРМ-25-КД Р | ||||
| 25 | 3425866149 | ТРМ-25-КД | 8,60 | |||
| 26 | 3425866249 | ТРМ-25-КД Р | ||||
| 27 | 3425866255 | ТРМ-25-КД | 10,30 | |||
| 28 | 3425866255 | ТРМ-25-КД Р | ||||
| 29 | 3425866161 | ТРМ-25-КД | 12,8 | |||
| 30 | 3425866261 | ТРМ-25-КД Р | ||||
| 31 | 3425866171 | ТРМ-25-КД |
17,0 |
|||
| 32 | 3425866271 | ТРМ-25-КД Р | ||||
| 33 | 3425866185 | ТРМ-25-КД | 21,4 | |||
| 34 | 3425866285 | ТРМ-25-КД Р | ||||
| 35 | 3425866191 | ТРМ-25-КД | 25,7 | |||
| 36 | 3425866291 | ТРМ-25-КД Р | ||||
| 37 | 3425866317 | ТРМ-60-КД | 51 | 17,0 | (0,7-1,3) ± 0,05 Iн | 0,45 |
| 38 | 3425866417 | ТРМ-60-КД Р | ||||
| 39 | 3425866321 | ТРМ-60-КД | 21,4 | |||
| 40 | 3425866421 | ТРМ-60-КД Р | ||||
| 41 | 3425866325 | ТРМ-60-КД | 25,7 | |||
| 42 | 3425866425 | ТРМ-60-КД Р | ||||
| 43 | 3425866334 | ТРМ-60-КД | 34,2 | |||
| 44 | 3425866434 | ТРМ-60-КД Р | ||||
| 45 | 3425866343 | ТРМ-60-КД | 43,0 | |||
| 46 | 3425866443 | ТРМ-60-КД Р | ||||
| 47 | 3425866351 | ТРМ-60-КД | 51,0 | |||
| 48 | 3425866451 | ТРМ-60-КД Р |
Технические характеристики ОВЕН ТРМ501
Основные преимущества и функции
- Универсальный вход для подключения широкого спектра датчиков (термосопротивления, термопары, датчики давления, расхода, влажности и т.д. с унифицированным выходным сигналом).
- Двухпозиционное регулирование с режимом работы «НАГРЕВАТЕЛЬ» или «ХОЛОДИЛЬНИК».
- Встроенный таймер для регулированию по времени в диапазоне 1….999 минут (ТРМ501), 1….999 секунд (ТРМ501-С) или 0,1…99,9 секунд (ТРМ501-Д)
- Дополнительный вход для дистанционного запуска/остановки процесса регулирования.
- Дополнительное выходное реле для сигнализации.
- Три режима работы регулятора и таймера.
- Трансформатор напряжения 220/12 вольт входит в комплект поставки.
Питание
|
Напряжение питания |
12 В (постоянного или переменного тока) |
|
Допустимое отклонение напряжения питания |
–10 …+10 % |
|
Максимально допустимый ток источника питания |
250 мА |
Входы
|
Время опроса входных каналов, не более |
1 с |
|
Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика) |
±0,5 % |
|
Входное сопротивление прибора для унифицированного сигнала: |
|
|
– тока 0…5 мА, 0…20 мА, 4…20 мА; |
10 Ом ±0,5 % |
|
– напряжения 0…100 мВ, 0…50 мВ. |
не менее 100 кОм |
|
Напряжение низкого (активного) уровня на управляющем входе («ПУСК/СТОП») |
0…0,8 В |
|
Напряжение высокого уровня на управляющем входе («ПУСК/СТОП») |
2,4…30 В |
|
Выходное сопротивление устройства внешнего управления таймером |
не более 1 кОм |
Выходы
|
Количество встроенных выходных э/м реле |
2 |
|
Максимально допустимый ток, коммутируемый контактами э/м реле |
8 А при 220 В 50 Гц и cos f > 0,4 |
Таймер
|
Время работы таймера: |
|
|
ТРМ501 |
0…999 мин |
|
ТРМ501-C |
0…999 с |
|
ТРМ501-Д |
0…99,9 с |
|
Дискретность времени работы таймера: |
|
|
ТРМ501 |
1 мин |
|
ТРМ501-С |
1 с |
|
ТРМ501-Д |
0,1 с |
Характеристики измерительных датчиков
|
Код tin |
Тип датчика |
Диапазон измерений |
Разрешающая способность |
|
00 |
ТСМ 100М W100=1,426 |
–50…+200 °C |
1 °C |
|
01 |
TCM 50M W100=1,426 |
–50…+200 °C |
1 °C |
|
02 |
TCП 100П W100=1,385 (Pt100) |
–99…+650 °C |
1 °C |
|
03 |
ТСП 100П W100=1,391 |
–99…+650 °C |
1 °C |
|
04 |
ТХК(L) |
–99…+750 °C |
1 °C |
|
05 |
ТХА(K) |
–99…+999 °C |
1 °C |
|
06 |
Напряжение 0…50 мВ |
0…100 % |
0,1 % |
|
07 |
ТСП 50П W100=1,385 |
–99…+650 °C |
1 °C |
|
08 |
ТСП 50П W100=1,391 |
–99…+650 °C |
1 °C |
|
09 |
TCM 50M W100=1,428 |
–99…+200 °C |
1 °C |
|
10 |
Ток 4…20 мА |
0…100 % |
0,1 % |
|
11 |
Ток 0…20 мА |
0…100 % |
0,1 % |
|
12 |
Ток 0…5 мА |
0…100 % |
0,1 % |
|
13 |
Напряжение 0…100 мВ |
0…100 % |
0,1 % |
|
14 |
ТСМ 100М W100=1,428 |
–50…+200 °C |
1 °C |
|
15 |
ТСМ гр. 23 |
–50…+200 °C |
1 °C |
|
19 |
ТНН(N) |
–99…+999 °C |
1 °C |
|
20 |
ТЖК(J) |
–99…+900 °C |
1 °C |
Условия эксплуатации
Надежная работа реле обеспечивается при условиях:— давление окружающего воздуха от 400 до 780 мм.рт.ст.;— температура окружающего воздуха от минус 50 °С до плюс 80 °С;— относительная влажность воздуха не более 98% при 40 °С;— окружающая среда должна быть невзрывоопасная, не содержащая токопроводящей и абразивной пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;— рабочем положении в пространстве на вертикальной плоскости зажимами цепи управления вниз для реле типа ТРМ-25-КД и вверх для реле типа ТРМ-60-КД;— допускаются наклоны в любую сторону на угол 45°.Реле механически прочны и устойчивы при воздействии ударов одиночного действия и синусоидальной вибрации.Электрическая износостойкость 20000 срабатываний.Срок службы реле 20 лет.
Обзор регуляторов давления и температуры ОВЕН
Назначение регуляторов ОВЕН ТРМ
Регуляторы ОВЕН ТРМ могут применяться для следующих операций:
- проведения измерений температуры,
- проведения измерений давления,
- проведения измерений влажности,
- регулирования температуры,
- регулирования давления,
- регулирования влажности.
Регуляторы ОВЕН ТРМ могут использоваться в следующем оборудовании:
- в системах отопления,
- в системах водоснабжения,
- в сушильных шкафах,
- в промышленных печах,
- в печах для пищевой промышленности,
- в пастеризаторах,
- в холодильном оборудовании,
- в технологическом оборудовании.
Преимущества регуляторов ОВЕН ТРМ
Отличительные особенности регуляторов ОВЕН ТРМ:
- Большой выбор универсальных входов давления, влажности, расхода, уровня?
- Большой температурный диапазон от -20 до +50 °С.
- Выпускаются в нескольких вариантах исполнениях – для выполнения монтажа на дверцу щита, настенное и DIN-реечное.
- Имеются модификации данных приборов со съемными клеммниками.
- Наличие порта RS-485 и использование протоколов ОВЕН и ModBUS
Модельный ряд регуляторов ОВЕН ТРМ
Модельный регуляторов температуры и давления ОВЕН ТРМ включает следующие устройства:
- ТРМ200 двухканальный измеритель с универсальным входом и RS-485
- ТРМ502 терморегулятор с заданием уставки ручкой
- ТРМ501 регулятор с цифровым таймером
- ТРМ500 экономичный терморегулятор с мощным реле и крупным индикатором
- ТРМ1 регулятор с универсальным входом
- ТРМ201 регулятор с универсальным входом и RS-485
- 2ТРМ1 двухканальный регулятор с универсальным входом
- 2ТРМ0 двухканальный измеритель с универсальным входом
- ТРМ202 двухканальный регулятор с универсальным входом и RS-485
- ТРМ10 ПИД-регулятор с универсальным входом
- ТРМ101 ПИД-регулятор с универсальным входом в корпусе
- ТРМ210 ПИД-регулятор с универсальным входом и RS-485
- ТРМ12 ПИД-регулятор с универсальным входом для задвижек
- ТРМ212 ПИД-регулятор с универсальным входом для задвижек с RS-485
- ТРМ136 шестиканальный регулятор с RS-485
- ТРМ138 восьмиканальный регулятор с RS-485
- ТРМ138В восьмиканальный регулятор для взрывоопасных зон
- ТРМ148 восьмиканальный ПИД-регулятор с RS-485
- ТРМ251 ПИД-регулятор с пошаговыми программами и RS-485
- ТРМ151 двухканальный ПИД-регулятор с пошаговыми программами

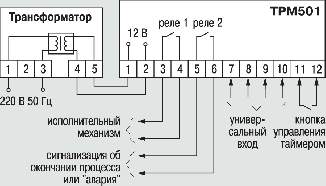

Схемы подключения
Схемы подключения измерительных датчиков к универсальному входу
| Термопреобразователь сопротивления ТСМ/ТСП, Pt100 | Термопара ТХК, ТХА, ТНН, ТЖК | Датчик с выходным сигналом тока 0(4)…20, 0…5 мА | Датчик с выходным сигналом напряжения 0…50(100) мВ |
Отраслевые применения
| Машиностроение и металлообработка | ||
|---|---|---|
| Название статьи | Краткое описание | Используемые приборы |
|
Применение ОВЕН ТРМ501 в электропечах для прокалки электродов |
ОВЕН ТРМ501 представляет собой микропроцессорный программируемый реле-регулятор с таймером. Он совмещает функции одноканального регулятора температуры и одношагового таймера с обратным отсчётом. Тем самым ТРМ501 способен во многих случаях заменить сразу два прибора (например, регулятор ТРМ1 и таймер УТ24). |
ТРМ501 |
| Пищевая промышленность | ||
|---|---|---|
| Название статьи | Краткое описание | Используемые приборы |
|
Применение ОВЕН ТРМ501 в хлебопекарном оборудовании |
Надёжность – неоспоримое достоинство и преимущество приборов ОВЕН, и ТРМ501 не стал здесь исключением. Прибор очень прост в применении, легко монтируется в технологическое оборудование и не требует специальных навыков в эксплуатации. Одним из постоянных заказчиков ОВЕН ТРМ501 является ООО «БЕЛКРАС», занимающееся производством хлебопекарного оборудования. |
ТРМ501 |
| Металлургия | ||
|---|---|---|
| Название статьи | Краткое описание | Используемые приборы |
|
Ультразвуковая очистка проволоки |
Терморегулятор ОВЕН ТРМ501 успешно применяется в установке ультразвуковой очистки проволоки из черных и цветных металлов, которую разработала компания «Александра-Плюс». Эта многонитевая установка способна очищать одновременно до 125 нитей проволоки от различных загрязнений и может встраиваться в действующую линию волочения. |
ТРМ501 |
| Электроэнергетика | ||
|---|---|---|
| Название статьи | Краткое описание | Используемые приборы |
|
Разработки ООО «Амурская Электронная Станция» на базе приборов ОВЕН |
ООО «Амурская Электронная Станция» — производственное предприятие, предлагающее комплекс услуг «под ключ» по производству электрощитового оборудования. В своих разработках компания использует приборы ОВЕН. |
ПЛК150, УЗОТЭ-2У, САУ-М6, САУ-М7Е,ТРМ501, САУ-МП, УКТ38-Щ4, 2ТРМ1,ТРМ138В |
| Применение в каталоге проектов и решений | ||
|---|---|---|
| Название проекта | Отрасль применения | Используемые приборы |
|
Шкаф управления печью в лакокрасочной камере |
Машиностроение и металлообработка, Химическая отрасль, Металлургия |
ТРМ501 |
Комплектность
- Прибор ТРМ501
- Трансформатор ТПК-121-К40
- Комплект крепежных элементов Щ
- Паспорт и руководство по эксплуатации
- Гарантийный талон
