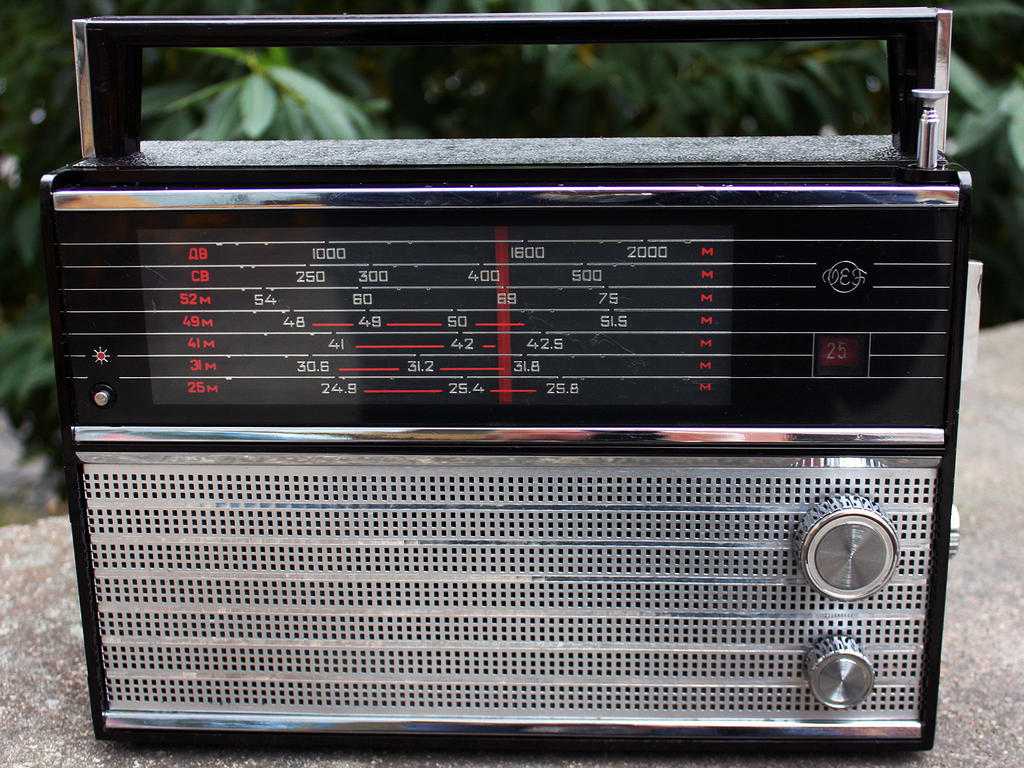

Схема радиоприёмника ВЭФ-202
Дополнительная документация по данному радио — здесь. Это сушится промытый приемник:

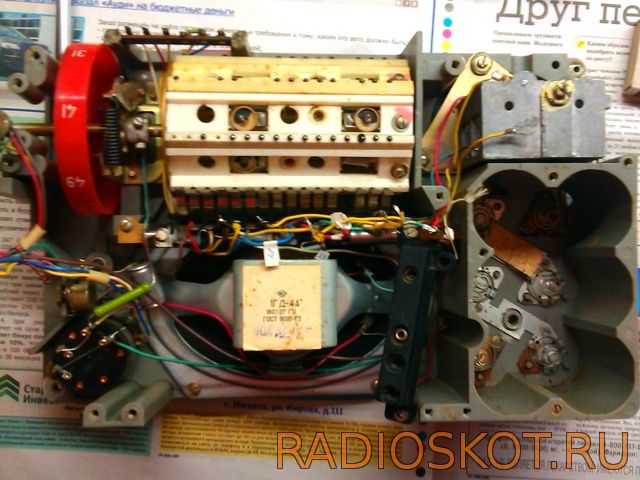

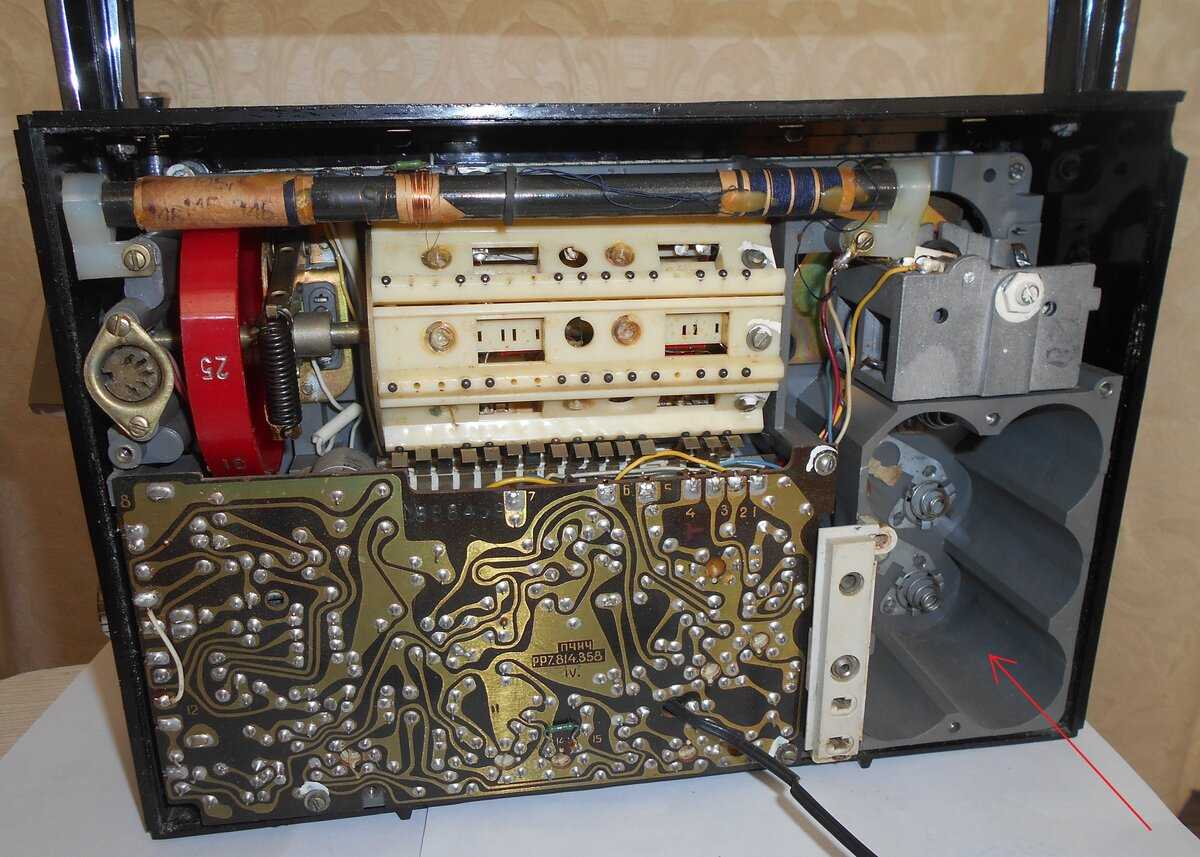

А так выглядит приемник без корпуса и его плата:

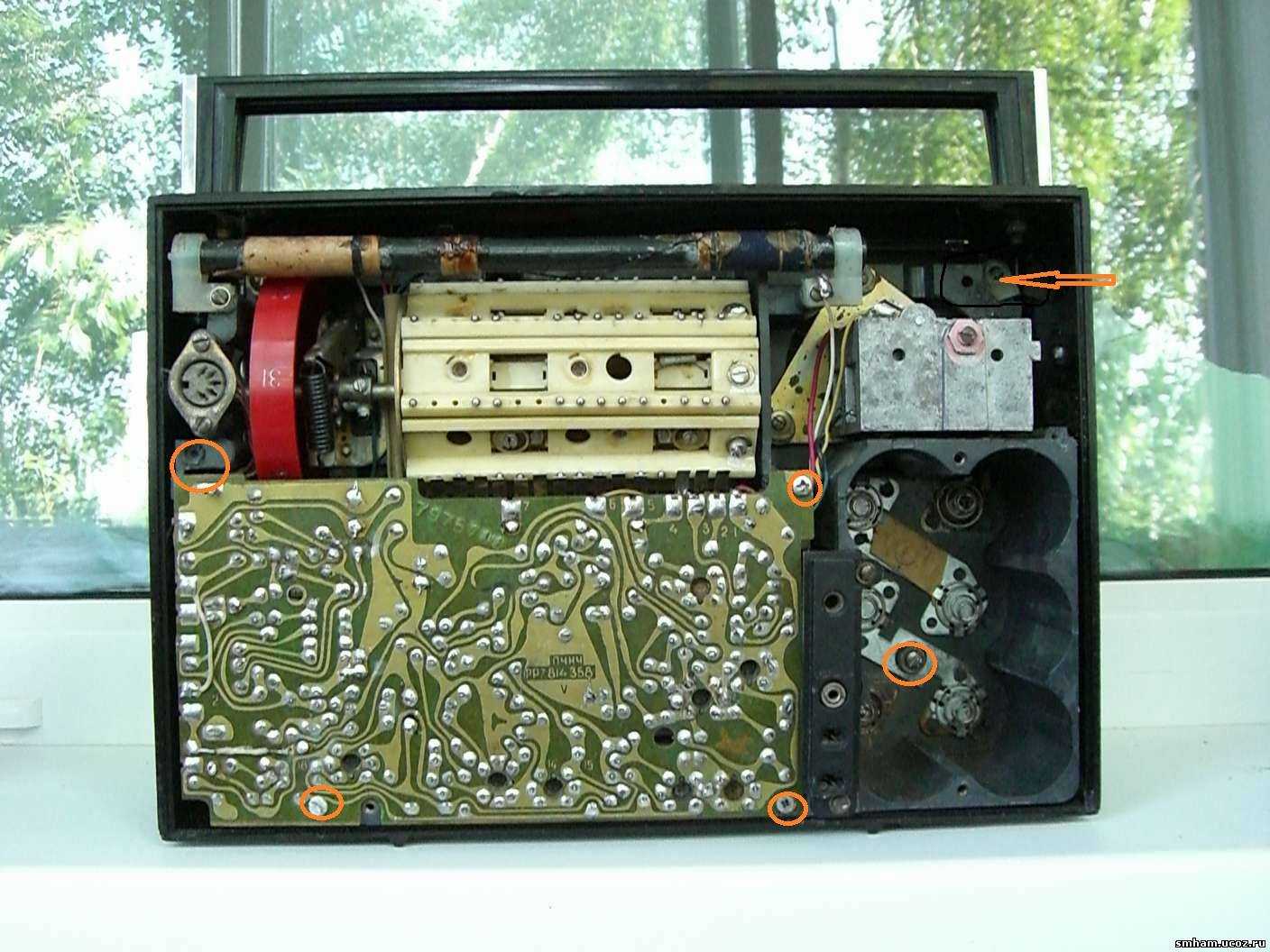

Перед тем, как отпаять плату от корпуса, пронумеровал провод и место пайки 3-х значными номерами (для лучшей ориентации). Проводов пришлось отпаять два десятка. Если не пронумеровать, то потом придется все сверять по схеме, а это геморрой.
После диагностирования «потрохов» немного приободрился. Серьезных поломок не наблюдалось. Изготавливали раньше технику из ВЕЧНЫХ деталей и на совесть, не то, что нынешний Китай. Причиной тихого звука оказались высохшие за многолетнюю работу электролитические конденсаторы, а причиной плохого тембра — развалившийся переменный резистор. Что потребовалось заменить: электролитические конденсаторы, переменный резистор — регулятор тембра, лампочки подсветки, почистить окислившиеся контакты барабана диапазонов, заменить разъем питания и прочистить плату от тараканов. Это я аккуратно, мягкой ваточкой со спиртом, отчищаю посеребренные контакты барабана от окислов:
Все неисправные детали заменил, осталось разобраться с декором. Сменил сгнившую ткань (защищающую от проникновения пыли) на марлю:

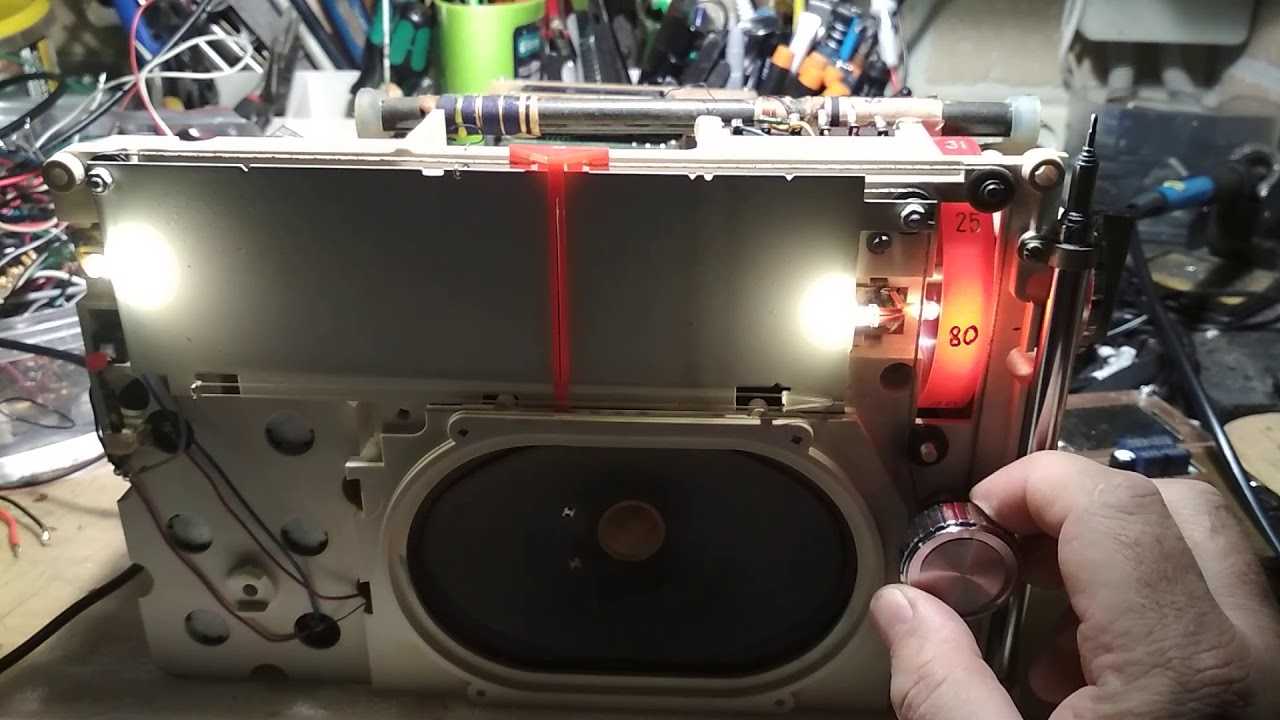

Поставил отражатель из фольги, для лучшего освещения шкалы, а так же на задней панели врезал отдельный выключатель для подсветки и антенный F-разъём для подключения «веревки». Заменив все неисправные детали, приступил к обратной сборке. Тут-то мне и помогли пронумерованные провода, иначе бы запутался. Вот в вкратце и описал ремонт приемника ВЭФ-202. На вид неисправности «детские», но их было много, помимо тех, что указал выше. Ремонт длился около недели. А вот и наш «герой» — «вылизанный до блеска» гордый VEF.
Теперь он меня каждый вечер радует красивой музыкой из динамика. Считаю, что мои старания не прошли даром, и он прослужит ещё, по меньшей мере десяток лет. И, напоследок, краткое видео, на котором можно оценить качество звука после ремонта.
