Кт3107

Зарубежные аналоги КТ3102

Для замены KT 3102 существует очень большое количество зарубежных аналогов KT 3102. Аналог может быть абсолютно идентичен оригиналу, например, КТ3102 можно смело заменять на 2 SA 2785. Эта замена KT 3102 абсолютно никак не повлияет на работу конкретной схемы, т.к транзисторы имеют одинаковые показатели. Существуют также неидентичные аналоги, которые немного отличаются по показателям, но их использование всё равно возможно в некоторых случаях.

Некоторые зарубежные аналоги КТ3102 были приведены в таблице. Также данный прибор может быть заменён отечественными аналогами КТ611 и КТ660 либо на такие зарубежные аналоги, как ВС547 и ВС548.

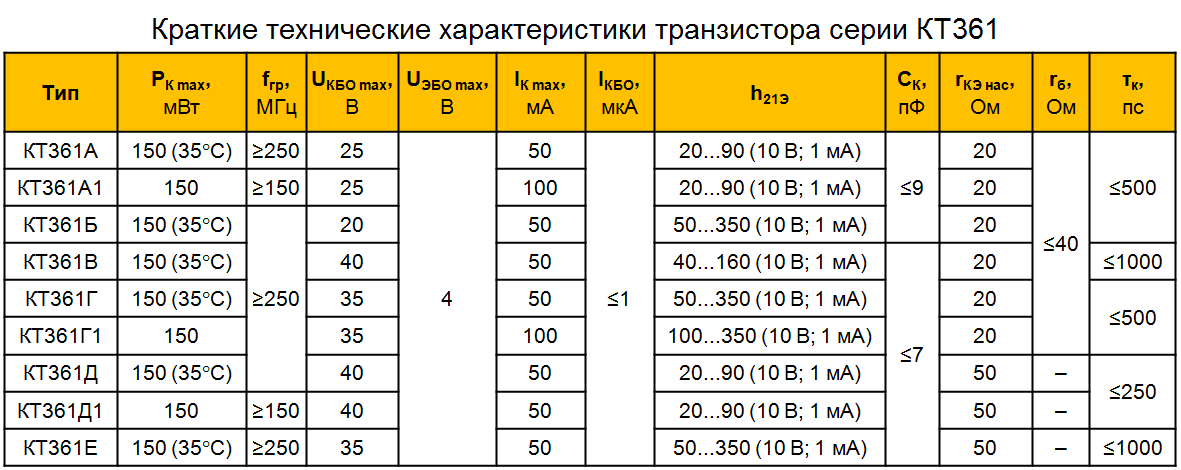

Таблица 4 – Электрические параметры транзисторов КТ361Е, КТ361Ж, КТ361И, КТ361К, КТ361А, КТ361М, КТ361Н и КТ361П при приемке и поставке

Наименование параметра (режим измерения), единица измерения	Буквенное обозначение	Норма	Температура, °С
		КТ361Е	КТ361Ж	КТ361И	КТ361К	КТ361Л	КТ361М	КТ361Н	КТ361П
не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более
Обратный ток коллектора (UКБ=10 В), мкА	IКБО		1		1		1		1		0,1		0,05		0,1		0,05	25; -60
	25		25		25		25		2,5		5		2,5		5	100
Статический коэффициент передачи тока в схеме с общим эмиттером (IЭ=1 мА, UКБ=10 В)	h21Э	50	350	50	350	250	–	50	350	50	350	70	160	20	90	100	350	25
50	500	50	700	250	–	50	700	50	500	70	300	20	150	100	500	100
15	350	25	350	100	–	25	350	15	350	30	160	10	90	15	350	-60
Обратный ток коллектор-эмиттер (RБЭ=10 кОм UКЭ=25 В), мА (RБЭ=10 кОм UКЭ=20 В), мА (RБЭ=10 кОм UКЭ=40 В), мА (RБЭ=10 кОм UКЭ=35 В), мА	IКЭR		1		1		1		1		0,01		0,01		0,05		0,01	25
Модуль коэффициента передачи тока на высокой частоте (UКБ = 10 В, IЭ= 5 мА, f = 100 МГц)	|h21Э|	2,5		2,5		2,5		2,5		2,5		2,5		1,5		3		25
Постоянная времени цепи обратной связи на высокой частоте (IЭ= 5 мА, UКБ=10 В, f=5 МГц), пс	τк		800		800		800		400		400		400		150		500	25

Рисунок 3 – Типовые выходные характеристики транзисторовКТ361А, КТ361В, КТ361Д, КТ361А1, КТ361Д1, КТ361Н

Рисунок 4 – Типовые выходные характеристики транзисторов КТ361Б, КТ361Г,КТ361Г1, КТ361Е, КТ361Ж, КТ361И, КТ361К, КТ361Л, КТ361М, КТ361П

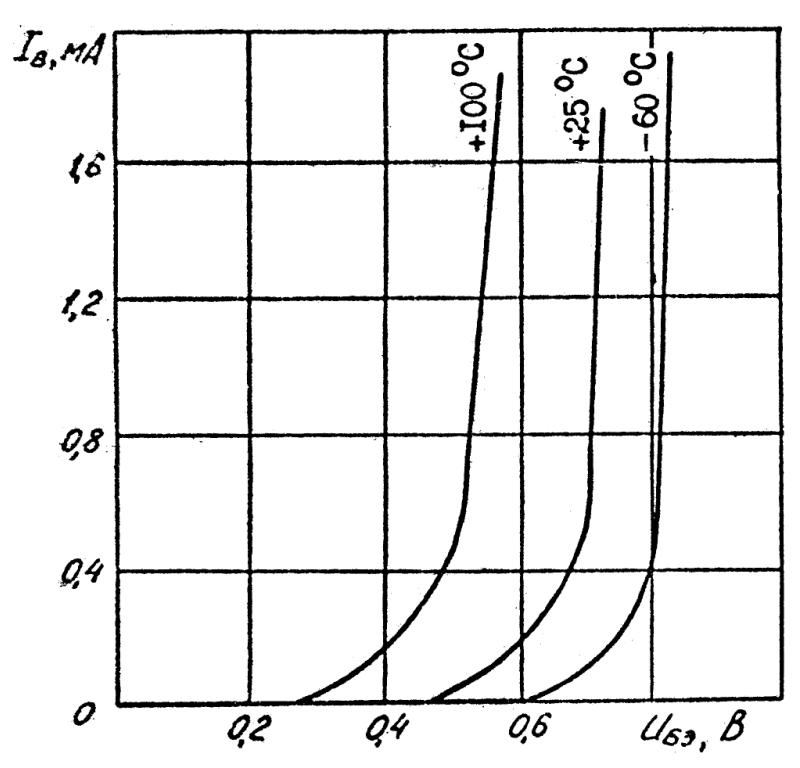

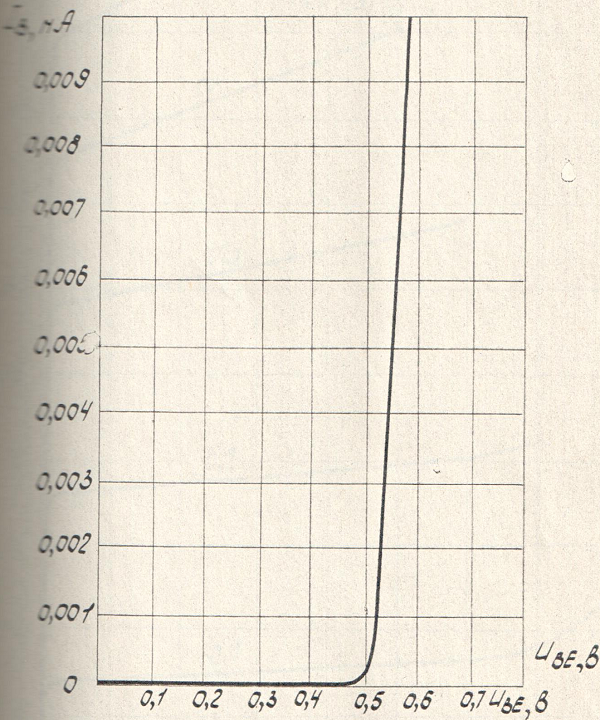

Рисунок 5 – Типовые входные характеристики транзисторов КТ361

Рисунок 6 – Зависимость обратного тока коллектора транзисторов КТ361от температуры окружающей среды с границами 95% разброса

Рисунок 7 – Зависимость напряжения между коллектором и эмиттером транзисторовКТ361, в режиме насыщения от температуры окружающей среды с 95% разбросом

Рисунок 8 – Зависимость статического коэффициента передачи тока в режиме большогосигнала с границами 95% разброса для транзисторов КТ361А, КТ361В, КТ361Д,КТ361Д1, КТ361А1, КТ361Н и КТ361М

Рисунок 9 – Зависимость статического коэффициента передачи тока в режиме большогосигнала с границами 95% разброса для транзисторов КТ361Б, КТ361Е, КТ361Ж,КТ361И, КТ361К, КТ361Л и КТ361Г

Рисунок 10 – Зависимость модуля коэффициента передачи тока на высокой частоте оттока эмиттера транзистора КТ361 с границами 95% разброса

Рисунок 11 – Зависимость минимальной наработки от режимаэксплуатации при токе коллектора 12 мА

В любом режиме, из указанных на рисунке 11, при конкретном применении максимальная ожидаемая интенсивность отказов может быть определена по следующей формуле:

λ ≤ 2∙10-8∙(J_p∙500000)/(12∙t_н)

где J_p – рабочий ток коллектора, мА;t_н – наработка, часов, определенная по рисунку 11, при конкретной рассеиваемой мощности.

Рисунок 12 – Зависимость постоянной времени цепи обратной связи на высокой частоте оттока эмиттера транзистора КТ361 с границами разброса 95%

Рисунок 13 – Зависимость постоянной времени цепи обратной связи на высокой частоте отнапряжения на коллекторе транзистора КТ361 с 95% разбросом

Рисунок 14 – Зависимость максимально допустимого напряжения между коллектором иэмиттером транзистора КТ361 от температуры окружающей среды

Рисунок 15 – Зависимость максимально допустимого напряжения между коллектором ибазой транзистора КТ361 от температуры окружающей среды

Маркировка

Рассмотрим транзистор КТ315 в корпусе КТ-13. Радиоэлемент имеет цифробуквенное обозначение и чаще встречается в оранжевом исполнении. В правом верхнем углу корпуса размещен знак завода-изготовителя, а в левом группа коэффициента усиления. Под условными обозначениями группы и предприятия-изготовителя указана дата выпуска.

Современный KT315 выпускается в корпусе для сквозного монтажа КТ-26 (TO-92).

Цифра «1», в конце указывает на современный КТ315 (TO-92), а предпоследняя буква «Г» на группу, к которой относится транзистор из этой серии. На основе значений параметров в группе, можно определить его основное назначение.

Таблица 5 – Предельно-допустимые режимы эксплуатации транзистора КТ315

Параметр, единица измерения	Обозначение	Норма параметра
		КГ315А	КГ315Б	КГ315В	КГ315Г	КТЗ15Д	КГ315Е	КГ315Ж	КГ315И	КТ315Н	КТ315Р
Макс. допустимое постоянное напряжение коллектор-эмиттер, (R BE = 10 кОм), В 1)	U CERmax	25	20	40	35	40	35	–	–	20	35
Макс. допустимое постоянное напряжение коллектор-эмиттер при коротком замыкании в цепи эмиттер-база, В 1)	U CES max	–	–	–	–	–	–	20	60	–	–
Макс. допустимое постоянное напряжение коллектор-база, В 1)	U CB max	25	20	40	35	40	35	–	–	20	35
Макс. допустимое постоянное напряжение эмиттер-база, В 1)	U EB max	6	6	6	6	6	6	6	6	6	6
Макс. допустимый постоянный ток коллектора, мА 1)	I C max	100	100	100	100	100	100	100	100	100	100
Макс. допустимая постоянная рассеиваемая мощность коллектора, мВт 2)	P C max	200	200	200	200	200	200	200	200	200	200
Макс. допустимая температура перехода, ⁰С	t j max	125	125	125	125	125	125	125	125	125	125

Примечание:

1. Для всего диапазона рабочих температур.
2. При t атв от минус 60 до 25 °С. При повышении температуры более 25 °С P C max рассчитывается по формуле:

где R t hjα – общее тепловое сопротивление переход-окружающая среда, равное 0,5 °С/мВт.

Транзистор КТ315 — один из самых массовых отечественных транзисторов, был запущен в производство в 1967 году. Первоначально выпускался в пластиковом корпусе КТ-13.

Производители

Ниже представлены DataSheet российских и белорусских производителей:

Характеристики отечественного транзистора КТ3102 говорят о том, что он кремневый маломощный биполярный эпитаксиально-планарный с n-p-n- структурой, относится к универсальным. Используется в низкочастотных устройствах, чувствительных к шумам. Встречается в переключающих, генераторных устройствах, входных и последующих каскадах усилителей СЧ и ВЧ, селекторах телевизионных каналов. Радиолюбители иногда называют его “супербетта”. Из за небольшой толщины базы статический коэффициент усиления по току hFE достигает тысячи.

Таблица 2 – Зарубежные аналоги транзисторов КТ361, КТ361-1, КТ361-2 и КТ361-3

Отечественный транзистор	Зарубежный аналог	Возможность купить	Предприятие производитель	Страна производитель
КТ361А	BC520A	нет	Fairchild	США
2SA778	нет	Hitachi	Япония
BF706
КТ361А1	2SA555
КТ361Б	BC250B
КТ361В	BCW58
BF441
КТ361Г	BC157	нет	Unitra CEMI	Польша
2N3905	есть ~ 0,4$	Diotec semiconductor	Германия
YTS4125	нет	Toshiba	Япония
КТ361Г1	BCW58
КТ361Д	BC557	есть ~ 0,23$	Philips	Нидерланды
BF441
КТ361Д1	BC157	нет	Unitra CEMI	Польша
КТ361Е	2SA566
YTS4125	нет	Toshiba	Япония
КТ361Ж	BC157	нет	Unitra CEMI	Польша
КТ361И	BC157	нет	Unitra CEMI	Польша
КТ361К	BCW62A
КТ361Л	2N3964	есть ~ 2,6$	Fairchild	США
КТ361М	BC157	нет	Unitra CEMI	Польша
КТ361Н	2SA556
КТ361П	–
КТ361А2	2N4126	есть ~ 0,4$	Philips	Нидерланды
2SA610
КТ361А3	2N4125	есть ~ 0,3$	Fairchild	США
КТ361Б2	BC250B
КТ361В2	2N3905	есть ~ 0,4$	Diotec semiconductor	Германия
КТ361Г2	2N3906	есть ~ 0,28$	Diotec semiconductor	Германия
КТ361Г3	BSW20
КТ361Д2	–
КТ361Д3	–
КТ361Е2	2SA555
КТ361Ж2	–
КТ361И2	–
KT361K2	–
КТ361Л2	–
KT361M2	–
КТ361Н2	–
КТ361П2	–

Разновидности и характеристики

Существует достаточно большое количество различных вариантов данного прибора, отличающихся друг от друга теми или иными показателями. Для рассмотрения всех вариантов прибора, введём следующие параметры КТ3102 :

• Максимальный допустимый ток на коллекторе( I K MAX ) – 0,1 A .
• Максимальный импульсный ток на коллекторе( I K I MAX ) – 0,2 A .
• Максимальная мощность коллектора( P K MAX ) – 0,25 B т. ( Данное значение мощности подсчитано без использования радиатора)
• Максимальная частота при подключении по схеме с общим эмиттером ( f гр ) – 150МГц.

Вышеперечисленные характеристики КТ3102 одинаковы для всех моделей прибора. То есть, при любой маркировке прибора, вы должны учитывать вышеперечисленные значения. Описанные ниже показатели будут отличаться в зависимости от типа элемента. В последующем приведём краткую сводку параметров для каждого типа.

• U КБ – максимальная разность потенциалов системы коллектор-база.
• U КЭ – максимальная разность потенциалов системы коллектор-эмиттер.
• H 21э – коэффициент усиления при подключении с общим эмиттером.
• I КБ – обратный ток коллектора.
• К Ш – коэффициент шума.

Для удобства, все показатели будут вынесены в таблицу. Буква М и её отсутствие в обозначении пары транзисторов (например, КТ3102А и КТ3102АМ) означает тип корпуса. С буквой М – пластиковый корпус. Без неё – металлический. Показатели не зависят от типа корпуса. В таблице, также, будут приведены зарубежные аналоги КТ3102.

Таблица 5 – Предельно-допустимые режимы эксплуатации транзистора КТ315

Параметр, единица измерения	Обозначение	Норма параметра
		КГ315А	КГ315Б	КГ315В	КГ315Г	КТЗ15Д	КГ315Е	КГ315Ж	КГ315И	КТ315Н	КТ315Р
Макс. допустимое постоянное напряжение коллектор-эмиттер, (R BE = 10 кОм), В 1)	U CERmax	25	20	40	35	40	35	–	–	20	35
Макс. допустимое постоянное напряжение коллектор-эмиттер при коротком замыкании в цепи эмиттер-база, В 1)	U CES max	–	–	–	–	–	–	20	60	–	–
Макс. допустимое постоянное напряжение коллектор-база, В 1)	U CB max	25	20	40	35	40	35	–	–	20	35
Макс. допустимое постоянное напряжение эмиттер-база, В 1)	U EB max	6	6	6	6	6	6	6	6	6	6
Макс. допустимый постоянный ток коллектора, мА 1)	I C max	100	100	100	100	100	100	100	100	100	100
Макс. допустимая постоянная рассеиваемая мощность коллектора, мВт 2)	P C max	200	200	200	200	200	200	200	200	200	200
Макс. допустимая температура перехода, ⁰С	t j max	125	125	125	125	125	125	125	125	125	125

Примечание:

1. Для всего диапазона рабочих температур.
2. При t атв от минус 60 до 25 °С. При повышении температуры более 25 °С P C max рассчитывается по формуле:

где R t hjα – общее тепловое сопротивление переход-окружающая среда, равное 0,5 °С/мВт.

Хоть я и опоздал на день Радио — но о КТ315 я все-же напишу. Этот транзистор видели и паяли многие, но сегодня мы увидим, чем отличаются КТ315 выпущенные в разные годы, какова его конструкция, и сравним его конструкцию с современными зарубежными аналогами.

Маркировка и цоколёвка

Данный прибор имеет структуру n — p — n . Выводы элемента слева-направо, при обращении лицевой части транзистора к нам(плоская сторона с маркировкой), имеют такой порядок – “коллектор-база-эмиттер”. Цоколёвку КТ3102 нужно знать и учитывать её при пайке прибора. Ошибка при пайке может повредить весь транзистор.

Маркировка транзисторов применяется для различия одного типа прибора от другого. Например, различия между типом А и Б. В случае КТ3102, маркировка имеет следующую структуру:

• Зелёный кружок на лицевой стороне означает тип транзистора. В нашем случае – КТ3102.
• Кружок сверху означает букву прибора (А, Б, В и т.д). Применяются следующие обозначения :

А – красный или бордовый. Б – жёлтый. В – зелёный. Г – голубой. Д – синий. Е – белый. Ж – тёмно-коричневый.

На некоторых приборах вместо цветовых обозначений, маркировка пишется словами. Например, 3102 EM. Подобные обозначения удобнее цветных.

Знание маркировки транзистора позволит правильно подобрать нужный элемент, согласно требуемым параметрам.

Маркировка и цоколёвка

Данный прибор имеет структуру n — p — n . Выводы элемента слева-направо, при обращении лицевой части транзистора к нам(плоская сторона с маркировкой), имеют такой порядок – “коллектор-база-эмиттер”. Цоколёвку КТ3102 нужно знать и учитывать её при пайке прибора. Ошибка при пайке может повредить весь транзистор.

Маркировка транзисторов применяется для различия одного типа прибора от другого. Например, различия между типом А и Б. В случае КТ3102, маркировка имеет следующую структуру:

• Зелёный кружок на лицевой стороне означает тип транзистора. В нашем случае – КТ3102.
• Кружок сверху означает букву прибора (А, Б, В и т.д). Применяются следующие обозначения :

А – красный или бордовый. Б – жёлтый. В – зелёный. Г – голубой. Д – синий. Е – белый. Ж – тёмно-коричневый.

На некоторых приборах вместо цветовых обозначений, маркировка пишется словами. Например, 3102 EM. Подобные обозначения удобнее цветных.

Знание маркировки транзистора позволит правильно подобрать нужный элемент, согласно требуемым параметрам.

Наиболее важные параметры.

Коэффициент передачи тока
у транзисторов КТ817А, КТ817Б, КТ817В — 20
. У транзистора КТ817Г — 15
.

Граничная частота коэффициента передачи тока
— 3
МГц.

Максимальное напряжение коллектор — эмиттер.
У транзистора КТ817А — 25
в. У транзисторовКТ817Б — 45
в. У транзистора КТ817В — 60
в. У транзистора КТ817Г — 80
в.

Максимальный ток коллектора.
— 3
А. Рассеиваемая мощность коллектора
— 1
Вт, без теплоотвода, 25
Вт — с теплоотводом.

Напряжение насыщения база-эмиттер
1,5
в.

Напряжение насыщения коллектор-эмиттер
при токе коллектора 3А, а базы 0,3А — не более 0,6
в.

Обратный ток коллектора
у транзисторов КТ817А при напряжении коллектор-база 25
в, транзисторов КТ817Б при напряжении коллектор-база 45
в, транзисторов КТ817В при напряжении коллектор-база 60
в, транзисторов КТ817Г при напряжении коллектор-база 100
в — 100
мкА.

Емкость коллекторного перехода
при напряжении коллектор-база 10 в, на частоте 1МГц — не более — 60
пФ.

Емкость эмиттерного перехода
при напряжении эмиттер-база 0,5 в — 115
пФ.

Комплиментарный
(аналогичный по параметрам, но противоположной проводимости)транзистор — КТ816
.

Проверка мультиметром

С помощью мультиметра можно проверить кт315, да и собственно любой полупроводниковый триод в два этапа. На первом этапе надо посмотреть состояние p-n переходов между базой и другими выводами. Как известно, p-n переходы у транзистора представляют собой два диода. Для их проверки надо установить на мультиметре режим измерения для диодов.

Далее приложите положительный щуп «+» мультиметра к базе, а отрицательны «-» на любой из электродов. Если переходы рабочие, то падение напряжения на них должно быть в пределах 500-700 милливольт. При подключения тестера по другому, когда отрицательный щуп  установлен на базе,  на экране мультиметра должна отображается единица. Единица указывает на бесконечно большое сопротивление перехода. Если эти условия не выполняются, то транзистор не проходит первый этап проверки и считается не исправным.

На втором этапе проверяется проводимость между выводами коллектора и эммитера. Щупы прикладываются разными способами между этими электродами, при этом на мультиметре должна отображаться единица. Если это не так –полупроводниковый прибор не исправен.

Таблица 2 – Маркировка транзистора КТ315-1 кодовым знаком

Тип транзистора	Маркировочная метка на срезебоковой поверхности корпуса	Маркировочная меткана торце корпуса
KT315A1	Треугольник зеленого цвета	Точка красного цвета
KT315Б1	Треугольник зеленого цвета	Точка желтого цвета
KT315В1	Треугольник зеленого цвета	Точка зеленого цвета
KT315Г1	Треугольник зеленого цвета	Точка голубого цвета
KT315Д1	Треугольник зеленого цвета	Точка синего цвета
KT315Е1	Треугольник зеленого цвета	Точка белого цвета
KT315Ж1	Треугольник зеленого цвета	Две точки красного цвета
KT315И1	Треугольник зеленого цвета	Две точка желтого цвета
KT315Н1	Треугольник зеленого цвета	Две точки зеленого цвета
KT315Р1	Треугольник зеленого цвета	Две точки голубого цвета

Транзисторы КТ817А, КТ817Б, КТ817В, КТ817Г.

Транзисторы КТ817, — кремниевые, универсальные, мощные
низкочастотные, структуры — n-p-n.
Предназначены для применения в усилителях
низкой частоты, преобразователях и импульсных схемах.
Корпус пластмассовый, с гибкими выводами.
Масса — около 0,7 г.
Маркировка буквенно — цифровая, на боковой поверхности корпуса, может
быть двух типов.

Кодированая четырехзначная маркировка в одну строчку и
некодированная — в две.
Первый знак в кодированной маркировке КТ817 цифра 7, второй знак — буква, означающая класс.
Два следующих знака, означают месяц и год выпуска.
В некодированной маркировке месяц и год указаны в верхней строчке.
На рисунке ниже — цоколевка и маркировка КТ817.

Наиболее важные параметры.

Коэффициент передачи тока у транзисторов КТ817А, КТ817Б, КТ817В — 20.
У транзистора КТ817Г — 15.

Граничная частота коэффициента передачи
тока — 3 МГц.

Максимальное напряжение коллектор — эмиттер.
У транзистора КТ817А — 25в.
У транзисторовКТ817Б — 45в.
У транзистора КТ817В — 60в.
У транзистора КТ817Г — 80в.

Максимальный ток коллектора. — 3А.

Рассеиваемая мощность коллектора — 1 Вт, без
теплоотвода, 25 Вт — с теплоотводом.

Напряжение насыщения база-эмиттер при токе коллектора 3А, а базы 0,3А — не более 1,5в.

Напряжение насыщения коллектор-эмиттер при токе коллектора 3А, а базы 0,3А — не более 0,6в.

Обратный ток коллектора у транзисторов КТ817А при
напряжении коллектор-база 25в, транзисторов КТ817Б при
напряжении коллектор-база 45в, транзисторов КТ817В при
напряжении коллектор-база 60в, транзисторов КТ817Г при
напряжении коллектор-база 100 в — 100мкА.

Емкость коллекторного перехода при напряжении коллектор-база 10 в, на
частоте 1МГц — не более

— 60 пФ.

Емкость эмиттерного перехода при напряжении эмиттер-база 0,5 в

— 115 пФ.

Комплиментарный (аналогичный по параметрам, но противоположной проводимости)транзистор — КТ816.

Таблица 3 – Зарубежные аналоги транзистора КТ315

Отечественный транзистор	Зарубежный аналог	Предприятие производитель	Страна производитель
КТ315А	BFP719	Unitra CEMI	Польша
КТ315Б	BFP720	Unitra CEMI	Польша
КТ315В	BFP721	Unitra CEMI	Польша
КТ315Г	BFP722	Unitra CEMI	Польша
КТ315Д	2SC641	Hitachi	Япония
КТ315Е	2N3397	Central Semiconductor	США
КТ315Ж	2N2711	Sprague electric corp.	США
BFY37, BFY37i	ITT Intermetall GmbH	Германия
КТ315И	2SC634	New Jersey Semiconductor	США
Sony	Япония
КТ315Н	2SC633	Sony	Япония
КТ315Р	BFP722	Unitra CEMI	Польша

Зарубежным прототипом транзистора КТ315-1 являются транзисторы 2SC544, 2SC545, 2SC546 предприятие производитель Sanyo Electric, страна производства Япония.

Основные технические характеристики

Основные электрические параметры транзисторов КТ315 при приемке и поставке приведены в таблице 4. Предельно-допустимые режимы эксплуатации транзистора приведены в таблице 5. Вольт-амперные характеристики транзисторов КТ315 приведены на рисунках 3 – 8. Зависимости электрических параметров транзисторов КТ315 от режимов и условий их эксплуатации представлены на рисунках 9 – 19.

Распиновка

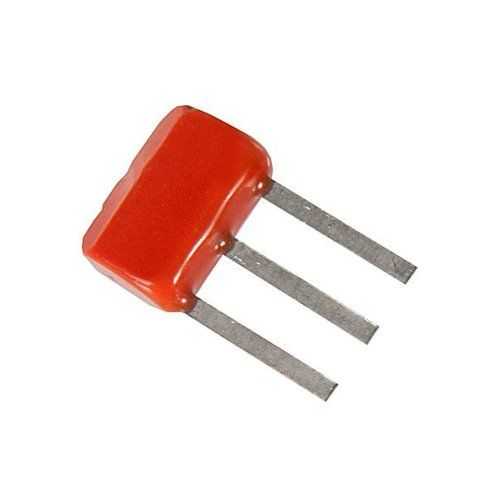

В советское и перестроечное время производился в корпусе КТ-13, который никогда не использовался зарубежными производителями. Притом, что КТ315 рабочая лошадка советской радиопромышленности. В наши дни, его продолжают выпускать в корпусе КТ-26 (TO-92) и КТ-46А (SOT-23), а так же в ограниченных количествах в КТ-13. Посмотрите внимательней на фотографии цоколевки КТ315 в разных корпусах и на буквы обозначающие назначение его электродов.

Несмотря на внешние различия транзисторов, их распиновка совпадает. Так, если смотреть на маркировку любого из них, то электроды слева на право будут всегда иметь следующее назначение: эмиттер (Э), коллектор (К) и база (Б), соответственно. Исходя из этого, становится понятной аббревиатура из трех букв «ЭКБ», которая встречается на технических форумах.

Аналоги КТ315

У транзистора имеется как отечественная замена, так и заграничная. Начнем с первой. Это КТ3102 (ТО-92). Он тоже кремниевый, с npn структурой, но с большей температурой (до +150 С), другим расположением диодов и более высокими электрическими возможностями. Можно сказать, что они, относительно, одинаковы.

Иностранные заменители: ВС547 (npn, высокочастотный (примерно в 300 МГц, когда у КТ315 — 250 МГц), расположение диодов как у КТ3102, температура до +150 С), PN2222 (300 МГц, цоколевка соответствует предыдущей, остальные характеристики примерно одинаковы с КТ315), 2SC9014 (температура от -55 С до +150 С, 270 МГц). Раньше зарубежные транзисторы выходили с корпусом КТ-13, но на данный момент таких уже не существует.

Маркировка

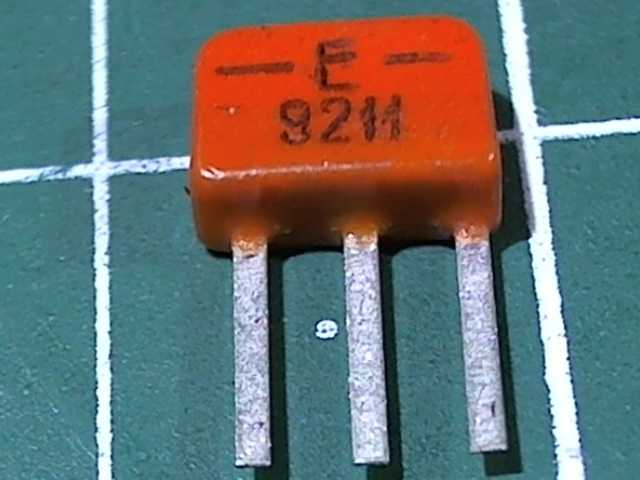

По маркировке кт315 можно точно понять, что перед нами именно он, рассмотрим его в корпусе КТ13. Он имеет цифробуквенное обозначение и может отличается от своих собратьев цветом. Чаще всего встречается в оранжевом исполнении. В правом верхнем углу корпуса размещен знак завода-изготовителя, а в левом группа коэффициента усиления. Под условными обозначениями группы и предприятия-изготовителя указана дата выпуска. Вот их фотографии во всем цветовом разнообразии.

Устройства в таком исполнении до 1986 года имели золоченные контакты. После 1986 года количество содержания драгметаллов в них значительно снизилось. А в современных устройствах его практически нет. Усовершенствованный KT315 выпускается в корпусах для дырочного КТ-26 (TO-92) и поверхностного монтажа КТ-46А (SOT-23). На фотографии пример такого устройства — КТ315Г1 (TO-92).

Цифра «1», в конце указывает на современный КТ315(TO-92), а предпоследняя буква «Г» на группу, к которой относится транзистор из этой серии. На основе значений параметров в  группе, можно определить его основное назначение. Например, КТ315Н1 использовался ранее в цветных телевизорах, а KT315P и КТ315Р1 применялись в видеомагнитофонах «Электроника ВМ».

Транзисторы — купить… или найти бесплатно.

Где сейчас можно найти советские транзисторы? В основном здесь два варианта — либо купить, либо — получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х, образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки — можно купить. Если же нет — всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -«Гулливер».

Если же у вас, имеется какая-то старая, ненужная техника — сломанные телевизоры, магнитофоны, приемники и.

Таблица 4 – Электрические параметры транзисторов КТ315 при приемке и поставке

Наименование параметра (режим измерения) единицы измерения	Буквенное обозначение	Норма параметра	Температура, °С
		не менее	не более
Граничное напряжение (I C =10 мА), В КТ315А, КТ315Б, КТ315Ж, КТ315Н КТ315В, КТ315Д, КТ315И КТ315Г, КТ315Е, КТ315Р	U (CEO)	15 30 25	–	25
(I C =20 мA, I B =2 мА), В КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Р КТ315Д, КТ315Е КТ315Ж КТ315И	U CEsat	–	0,4 0,6 0,5 0,9
Напряжение насыщения коллектор-эмиттер (I C =70 мA, I B =3,5 мА), В КТ315Н	U CEsat	–	0,4
Напряжение насыщения база-эмиттер (I C =20 мА, I B =2 мА), В КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Н, КТЗ I5P КТ315Д, КТ315Е КТ315Ж КТ315И	U BEsat	–	1,0 1,1 0,9 1,35
КТ315А, КТ315Б, КТ315В, КТ315Г, КТ315Н, КТ315Р КТ315Д, КТ315Е,КТ315Ж, КГ315И	I CBO	–	0,5 0,6	25, -60
Обратный ток коллектора (U CB =10 В), мкА КТ3I5A КТ315Б, КТ315В, КТ315Г, КТ315Н, КТ315Р КТ315Д, КТ315Е	I CBO	–	10 15	100
Обратный ток эмиттера (U EB =5 В) мкА КТ315А – КГ315Е, КТ315Ж, ХТ315Н КТ315И КТ315Р	I EBO	–	30 50 3	25
, (R BE =10 кОм U CE =25 В), мА, KT3I5A (R BE =10 кОм U CE =20 В), мА, КТ315Б, КТ315Н (R BE =10 кОм U CE =40 В), мА КТ315В (R BE =10 кОм U CE =35 В), мА, КТ315Г (R BE =10 кОм U CE =40 В), мА, КТ315Д (R BE =10 кОм U CE =35 В), мА, КТ315Е	I CER	–	0,6 0,6 0,6 0,6 1,0 1,0 0,005
Обратный ток коллектор-эмиттер (R BE =10 кОм U CE =35 В), мА, КТ315Р	I CER	–	0,01	100
Обратный ток коллектор-эмиттер (U CE =20 В), мА, КТ315Ж (U CE =60 В), мА, КТ315И	I CES	–	0,01 0,1	25, -60
Обратный ток коллектор-эмиттер (U CE =20 В), мА, KT3I5Ж (U CE =60 В), мА, KT3I5И	I CES	–	0,1 0,2	100
Статический коэффициент передачи тока (U CB = 10 В, I E = 1 мА) КТ315А, KT3I5B КТ315Д КТ315Ж КТ315И КТ315Р	h 21E	30 50 20 30 30 150	120 350 90 250 – 350	25
Статический коэффициент передачи тока (U CB = 10 В, I E = 1 мА) КТ315А, KT3I5B КТЗ15Б, КТ315Г, КТ315Е, КТ315Н КТ315Д КТ315Ж КТ315И КТ315Р	h 21E	30 50 20 30 30 150	250 700 250 400 – 700	100
Статический коэффициент передачи тока (U CB = 10 В, I E = 1 мА) КТ315А, KT3I5B КТЗ15Б, КТ315Г, КТ315Е, КТ315Н КТ315Д КТ315Ж КТ315И КТ315Р	h 21E	5 15 5 5 5 70	120 350 90 250 – 350	-60
Модуль коэффициента передачи тока на высокой частоте (U CB = 10 В, I E = 5 мА, f = 100 МГц)	|h 21E |	2,5	–	25
Емкость коллекторного перехода (UCB = 10 В, f = 10 МГц), пФ	C C	–	7	25

Аналоги транзистора КТ3102

КТ3102А

: 2N4123, BC547A, BC548A, BCY59-VII, BCY65-VII, BC107AP, BC182A, BC183A, BC237A, BC317, BC238A, MPS3709КТ3102Б : 2N2483, 2SC538A, 2SC828A, BC452, BC547B, BCY56, BCY59-VIII, BCY59-IX, BCY65-VIII, BCY65-IX, BCY79, MPSA09, 2SC1000GTM, 2SC1815, BC182B, BC182C, BC183B, BC237B, BC318, BC382B, SF132E, BC183C, PN2484КТ3102В : 2SC828, BC548B, MPS3708, MPS3710, 2N3711, 2SC454B, 2SC454C, 2SC454D, 2SC458, 2SC458KB, 2SC458KC, 2SC458KD, BC108AP, BC238B, BC451, SF131EКТ3102Г : 2SC538, 2SC900, 2SC923, BC547C, BC548C, MPS3711, MPS6571, BC108CP, BC238C, BC382C, SF131F, SF132FКТ3102Д : 2N2484, 2N5209, 2SC945, BC453, BC521, BC521C, BC549A, BC549B, BCY59-х, MPS3707, MPS6512, MPS6513, MPS6514, MPS6515, 2N4124, 2SC458LGB, 2SC458LGC, 2SC458LGD, BC109BP, BC184A, BC239B, BC383B, BC384BКТ3102Е : 2N5210, BC549C, BCY57, BC109CP, BC184B, BC239C, BC319, BC383C, BC384C, BFх65

Транзисторы КТ817А, КТ817Б, КТ817В, КТ817Г.

Транзисторы КТ817, – кремниевые, универсальные, мощные низкочастотные, структуры – n-p-n. Предназначены для применения в усилителях низкой частоты, преобразователях и импульсных схемах. Корпус пластмассовый, с гибкими выводами. Масса – около 0,7 г. Маркировка буквенно – цифровая, на боковой поверхности корпуса, может быть двух типов.

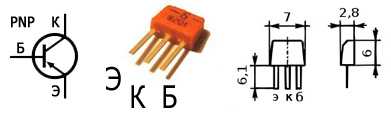

Кодированая четырехзначная маркировка в одну строчку и некодированная – в две. Первый знак в кодированной маркировке КТ817 цифра 7, второй знак – буква, означающая класс. Два следующих знака, означают месяц и год выпуска. В некодированной маркировке месяц и год указаны в верхней строчке. На рисунке ниже – цоколевка и маркировка КТ817.

Наиболее важные параметры.

Коэффициент передачи тока у транзисторов КТ817А, КТ817Б, КТ817В – 20. У транзистора КТ817Г – 15.

Граничная частота коэффициента передачи тока – 3 МГц.

Максимальное напряжение коллектор – эмиттер. У транзистора КТ817А – 25в. У транзисторовКТ817Б – 45в. У транзистора КТ817В – 60в. У транзистора КТ817Г – 80в.

Максимальный ток коллектора. – 3А. Рассеиваемая мощность коллектора – 1 Вт, без теплоотвода, 25 Вт – с теплоотводом.

Напряжение насыщения база-эмиттер при токе коллектора 3А, а базы 0,3А – не более 1,5в.

Напряжение насыщения коллектор-эмиттер при токе коллектора 3А, а базы 0,3А – не более 0,6в.

Обратный ток коллектора у транзисторов КТ817А при напряжении коллектор-база 25в, транзисторов КТ817Б при напряжении коллектор-база 45в, транзисторов КТ817В при напряжении коллектор-база 60в, транзисторов КТ817Г при напряжении коллектор-база 100 в – 100мкА.

Емкость коллекторного перехода при напряжении коллектор-база 10 в, на частоте 1МГц – не более – 60 пФ.

Емкость эмиттерного перехода при напряжении эмиттер-база 0,5 в – 115 пФ.

Комплиментарный (аналогичный по параметрам, но противоположной проводимости)транзистор – КТ816.
