Простой ламповый мм фонокорректор

Нестандартные включения пентодов

Обычное (пентодное), ультралинейное и триодное включение пентода в двухтактном усилителе мощности.Цепи питания показаны упрощённо, цепи смещения не показаны.

Триодное включение

При подключении экранирующей сетки к аноду пентод вырождается в двуханодный триод с практически постоянным распределением тока между экраном и анодом. Так как ток экранирующей сетки в триодном включении полностью проходит через нагрузку, то крутизна такого «триода» несколько выше, чем справочная крутизна пентода.

Weber утверждает, что обычный пентод в триодном включении должен сравниваться не с триодом, а с тетродом, так как его антидинатронная сетка остаётся замкнутой на катод. По Weber, говорить о триодном включении можно только тогда, когда с анодом соединяется не только экранирующая, но и антидинатронная сетки. На практике, влиянием антидинатронной сетки в триодном включении можно пренебречь. Режим работы пентода в триодном включении полностью эквивалентен «настоящим» триодам, с двумя особенностями:

• К обычным «триодным» ограничениям по напряжениям и токам добавляется ограничение на максимально допустимые Uc2 и Ic2. Например, пентод 6П33П (аналог EL36) допускает до 250 В на аноде, но только 200 В на экранирующей сетке. Однако для большого количества ламп предельное напряжение не экранной сетке обусловлено не электрической прочностью, а иными причинами (чаще всего — подавлением динатронного эффекта, что в триодном включении не актуально). На это в частности указывает Н. Трошкин в своей статье «Триод из подручных материалов».
• В триодном включении исчезает основной компонент низкочастотного шума пентода — шум токораспределения. Поэтому уровень шума пентода в триодном включении на 6…14 дБ ниже шума той же лампы в пентодном включении.

Ультралинейное включение

В 1951 году Дэвид Хафлер и Харберт Керос предложили подключать экранирующие сетки выходных ламп усилителя НЧ к отводам от первичной обмотки выходного трансформатора. Вольт-амперные характеристики пентода в таком включении представляют нечто среднее между триодом и пентодом. Хафлер и Керос утверждали, что возможно подобрать такую точку отвода, при котором усилитель ещё сохраняет высокий КПД, близкий к тетродному, но его выходное сопротивление уже падает до значений, близких к триодному. Благодаря обратной связи по экранирующей сетке, ультралинейный каскад способен совмещать лучшие свойства как триода, так и экранированной лампы.

Ультралинейное включение наиболее выгодно в в классе B, и применялось в основном в усилителях класса B. В СССР ультралинейная схема использовалась как в двухтактных усилителях классов B и AB (например, в радиолах «Симфония» и магнитофонах «Днепр-11», «Днепр-12»), так и в однотактных усилителях класса А (радиолы «ВЭФ-Радио», «Рига-6», «Ригонды» однотактных серий и др.).

Для удачной реализации ультралинейного УНЧ необходимы качественные, широкополосные выходные трансформаторы с особо низкими индуктивностями рассеяния между всеми обмотками. Например, в схеме Хафлера-Кероса 1951 года использовался трансформатор с полосой пропускания 10 Гц — 100 кГц при неравномерности АЧХ не более ± 1 дБ.

Ультралинейный каскад также требователен к фильтрации постоянной составляющей напряжения на экранирующих сетках. В обычном ультралинейном каскаде на экранирующие сетки проходят все пульсации анодного напряжения (в том числе провалы напряжения при скачках выходной мощности). Кроме того, режим питания Uc2=Ua невыгодно ограничивает возможности повышения анодного напряжения. Ван дер Вин предложил подключать экраны не к отводам от первичных (анодных) обмоток, а к изолированным обмоткам, подключенным к отдельному фильтру питания. Данная схема, наряду с классической, нашла широкое применение в отечественной любительской усилительной технике последних лет.,,,,.

Результаты измерений

Результаты измерений представлены на осциллограммах ниже.

Реакция усилителя на импульсный сигнал показывает его хорошую устойчивость и малое время нарастания фронтов:

(Увеличение по клику)

Частота среза составляет около 140 кГц при спаде -1дБ. Уровень искажений при уровне сигнала 1 В меньше чем 0,03%. Спектральное распределение гармоник и шумов представлены на спектрограммах:

(Увеличение по клику)

Обратите внимание, что в спектре доминирует вторая гармоника. При этом её уровень ниже -70 дБ, что исключает «бархатистый» окрас (свойственный ламповым усилителям, так называемый, тёплый звук) сигнала

Задача любого усилителя — усиливать сигнал, не внося в него каких-либо изменений. Этот усилитель с этим справляется отлично!

Общий уровень шумов усилителя до регулятора громкости составляет -90 дБ.

На графике показана АЧХ при включенной цепи НЧ-коррекции:

(Увеличение по клику)

Обратите внимание на низкое влияние коррекции на АЧХ и ФЧХ усилителя. Темброблок Бэксандэла (довольно классическая схема) имеет гораздо большее влияние на выходной сигнал

Детали конструкции.

Резисторы: R1, R2, R5, R6, R9. R10, R13, R14: подбираются по необходимой чувствительности входов (или перемычки) R3, R4, R7, R8, R11, R12, R15, R16, R17, R18: 470 кОм / 0,5 Вт / 1% R19, R20: 47кОм/1/0,5Вт/1% R21, R22: 150 кОм / 2 Вт/ 5% R23, R24: 100 кОм/2 Вт / 5% R25, R26: 47 кОм/2 Вт / 5% R27, R28: 1,2кОм/1/0,5Вт/1% R29, R30: 360 кОм /0,5Вт/ 1% R31, R32: 220 кОм / 0,5 Вт / 1% R33 1 кОм/2 Вт/ 5%

Конденсаторы

C1, C2: 1мкФ/50 В / 5 мм, C3, C4: 1 мкФ / 250 В / 5 мм, C5, C6: 0,1мкФ/50 В/ 5 мм C7, C8: 100мкФ/ 6,3 В/ 3, 5 мм, С9, С10: 470 нФ / 400 В / 15 мм C11, C12: 3,3 нФ / 100 В / 5 мм C13: 10 мкФ/400 В/ 5 мм

Разное:

Лампа: V1, V2 — 6Ж32П (EF86) Диоды: D1 -1N4007 Переменный резистор: P1- 100 кОм (Log/ALPS) Реле: K1, K2 — SIL / Meder SIL12-1A72-71L Галетный переключатель: S1 — 5P/2C /Lorlin PT6422 Тумблер: S2 — NKK B12AH Разъёмы: RCA (сдвоенный) — 2шт., RCA (одинарный) — 1шт.

Лампы 6-вольтовой серии

Лампы 6-вольтовой серии

Также это изделие может называться: tube of 6-volt series.

Лампа 6-вольтовой серии предназначены для усиления токов, напряжений, мощности, а также для детектирования токов высокой частоты.

Лампы имеют следующие доступные к заказу модификации:

Маркировка	Количество	Маркировка	Количество
Частотно-преобразовательные лампы	Двойные тетроды и пентоды
6А2П	400 шт.	6Р2П	269 шт.
6А7	120 шт.	6Р3С-1	72 шт.
6А8	79 шт.	6Р4П	321 шт.
Диод-пентоды	Триод-пентоды
6Б8	122 шт.	6Ф1П	950 шт.
Лампы с вторичной эмиссией	6Ф3П	50 шт.
6В1П	71 шт.	6Ф4П	600 шт.
6В2П	55 шт.	6Ф5П	400 шт.
6В3С	11 шт.	6Ф6С	10 шт.
Диод-триоды	6Ф12П	518 шт.
6Г2	156 шт.	Двойные диоды
6Г7	16 шт.	6Х2П	1407 шт.
Триод-гептоды	6Х2П-ЕВ	2113 шт.
6И1П	400 шт.	6Х6С	869 шт.
6И1П-ЕВ	200 шт.	6Х7Б	18 шт.
Пентоды с удлиненной характеристикой	6Х7Б-В	11 шт.
6К3	386 шт.	6Х7Б-ВР	12 шт.
6К4	17 шт.	Тетроды
6К4П	70 шт.	6Э5П	123 шт.
6К4П-ЕВ	1704 шт.	6Э5П-И	153 шт.
6К4П-ЕР	593 шт.	6Э6П-ДР	144 шт.
6К6А-В	10 шт.	6Э6П-Е	180 шт.
6К7	89 шт.	6Э12Н-В	110 шт.
6К13П	1100 шт.	6Э15П	174 шт.
Лампы с поперечным отклонением луча
6Л7	18 шт.

Условные обозначения

Лампа 6-вольтовой серии 6А(Б, В, Г, И, К, Л, Р, Ф, Х, Э)1А(Б, Г, Д, К, Л, Н, П, С)-В(Д, Е, И, Р), где:

6 — число, определяющее напряжение накала лампы в вольтах (округленно).

Тип лампы:

— А — частотно-преобразовательная лампа (6А2П, 6А7, 6А8);

— Б — диод-пентод (6Б8);

— В — лампа со вторичной эмиссией (6В1П, 6В2П, 6В3С);

— Г — диод-триод (6Г2, 6Г7);

— И — триод-гептод (6И1П, 6И1П-ЕВ);

— К — пентод с удлиненной характеристикой (6К3, 6К4, 6К4П, 6К4П-ЕВ, 6К4П-ЕР, 6К6А-В, 6К7, 6К13П);

— Л — лампа с поперечным отклонением луча (6Л7);

— Р — двойной тетрод и двойной пентод (6Р2П, 6Р3С-1, 6Р4П);

— Ф — триод-пентод (6Ф1П, 6Ф3П, 6Ф4П, 6Ф5П, 6Ф12П, 6Ф6С);

— X — двойной диод (6Х2П, 6Х2П-ЕВ, 6Х6С, 6Х7Б, 6Х7Б-В, 6Х7Б-ВР);

— Э — тетроды (6Э12Н-В, 6Э5П, 6Э5П-И, 6Э6П-ДР, 6Э6П-Е, 6Э15П).

1 — число порядкового номера триода (все возможные варианты приведены в таблице с модификациями).

Конструктивное оформление лампы:

— А — стеклянная оболочка сверхминиатюрных ламп (диаметр баллона — от 4 мм до 8 мм);

— Б — стеклянная оболочка сверхминиатюрных ламп (диаметр баллона — от 8 мм до 10,5 мм);

— Г — стеклянная оболочка сверхминиатюрных ламп (диаметр баллона — не менее 10,5 мм);

— Д — металлостеклянная оболочка с дисковыми впаями;

— К — керамическая оболочка;

— Л — замковый цоколь, устраняющий выпадание лампы из гнезда;

— Н — металлокерамическая оболочка миниатюрных и сверхминиатюрных ламп;

— П — стеклянная оболочка миниатюрных (пальчиковых) ламп (диаметр баллона 19 мм и 22,5 мм);

— С — стеклянная оболочка с цоколем или без цоколя (диаметр баллона — не менее 24 мм).

Лампы, отличающиеся от основных типов дополнительными свойствами:

— В — лампы повышенной надежности и механической прочности;

— Д — лампы особо долговечные (долговечность — не менее 10 000 ч);

— Е — лампы повышенной долговечности (долговечность — от 3000 ч до 10 000 ч);

— И — лампы, предназначенные для работы в импульсном режиме;

— Р — лампы повышенной надежности.

Приемно-усилительные лампы представляют собой электровакуумные приборы, состоящие из нескольких электродов-анода, катода и сетки, заключенных в газонепроницаемую оболочку (баллон), внутри которой создан вакуум.

Варианты исполнения ламп 6-вольтовой серии в зависимости от вида приёмки:

— отдел технического контроля — ОТК;

— особо стойкие — ОС;

— приемка заказчика — ПЗ;

— военная приемка — ВП.

↑ Золотое сечение

Человек различает окружающие его предметы по форме. Интерес к форме какого-либо предмета может быть продиктован жизненной необходимостью, а может быть вызван красотой формы. Форма, в основе построения которой лежат сочетание симметрии и золотого сечения, способствует наилучшему зрительному восприятию и появлению ощущения красоты и гармонии. Целое всегда состоит из частей, части разной величины находятся в определенном отношении друг к другу и к целому. Принцип золотого сечения – высшее проявление структурного и функционального совершенства целого и его частей в искусстве, науке, технике и природе. Многие утверждают, что объекты, содержащие в себе «золотое сечение», воспринимаются людьми как наиболее гармоничные. Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Отмечу несколько моментов. Ручка громкости должна примерно соответствовать пропорции 2/3 от ширины лицевой панели. Располагаться на расстоянии в 1/5 от края. Справа (Я правша). Тумблер питания на противоположной стороне (Разные по назначению органы управления должны быть разнесены). Индикатор уровня тоже слева, он еще играет роль индикатора включения. По середине заключительное звено- лейбл ( или шильдик, табличка, кому как нравиться)

Задняя панель:

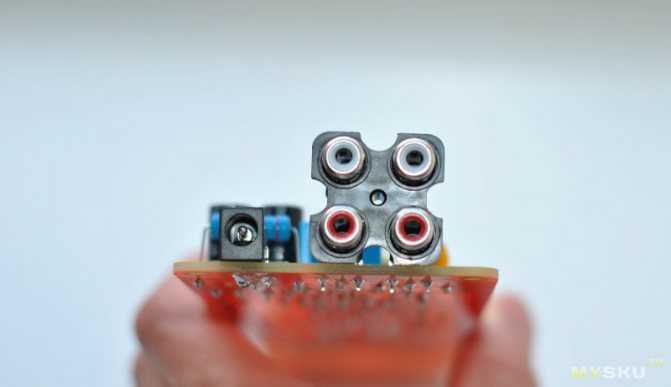

Сзади, справа расположены разъем питания и предохранитель. Слева входные и выходные гнезда. Вот оно, что я хочу получить. Будем к этому стремится.

Конструкция предварительного усилителя

Печатные платы

Все элементы схемы, включая входные разъёмы, реле, галетный переключатель, регулятор громкости монтируются на печатных платах.  (рис. 5). Все соединения выполнены на разъёмах, за исключением цепей накала, которые запаиваются непосредственно в плату.

Основная плата

Монтажная плата не имеет особенностей, на ней смонтированы все элементы схемы. Сначала запаиваются 7 контактов 1,3 мм (см. фото конструкции) ,  затем тринадцать перемычек. Остальные остальные элементы устанавливаются в порядке номеров схемы, последними монтируются потенциометр и галетный переключатель.
Общий провод (земля) подключается между двумя двойными входными разъемами RCA.

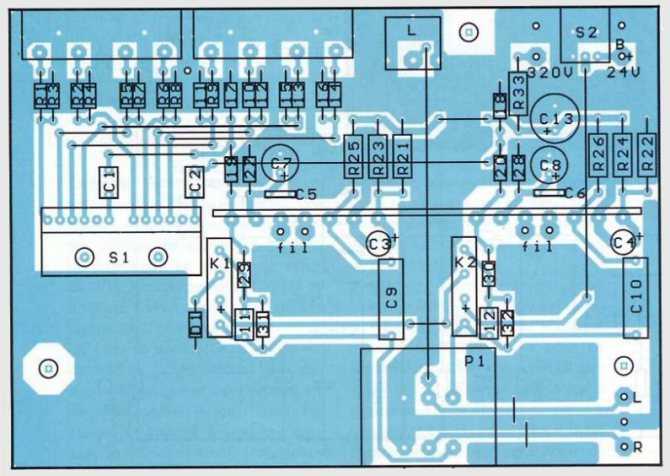

Вид платы со стороны проводников:

(Увеличение по клику)

Расположение элементов на плате:

(Увеличение по клику)

Плата ламп

Плата впаивается в основную плату усилителя посредством 5-мм контактов под углом 90 градусов.
Чертёж платы представлен на рисунке ниже:

Расположение элементов на плате ламп показано на рисунке:

Конструкция предварительного усилителя

Печатные платы

Все элементы схемы, включая входные разъёмы, реле, галетный переключатель, регулятор громкости монтируются на печатных платах. (рис. 5). Все соединения выполнены на разъёмах, за исключением цепей накала, которые запаиваются непосредственно в плату.

Основная плата

Монтажная плата не имеет особенностей, на ней смонтированы все элементы схемы. Сначала запаиваются 7 контактов 1,3 мм (см. фото конструкции) , затем тринадцать перемычек. Остальные остальные элементы устанавливаются в порядке номеров схемы, последними монтируются потенциометр и галетный переключатель. Общий провод (земля) подключается между двумя двойными входными разъемами RCA.

Вид платы со стороны проводников:

(Увеличение по клику)

Расположение элементов на плате:

(Увеличение по клику)

Плата ламп

Плата впаивается в основную плату усилителя посредством 5-мм контактов под углом 90 градусов. Чертёж платы представлен на рисунке ниже:

Расположение элементов на плате ламп показано на рисунке:

Результаты измерений

Результаты измерений представлены на осциллограммах ниже.

Реакция усилителя на импульсный сигнал показывает его хорошую устойчивость и малое время нарастания фронтов:

(Увеличение по клику)

Частота среза составляет около 140  кГц  при спаде -1дБ.
Уровень искажений при уровне сигнала 1 В меньше чем 0,03%.
Спектральное распределение гармоник и шумов представлены на спектрограммах:

(Увеличение по клику)

Обратите внимание, что в спектре доминирует вторая гармоника. При этом её уровень ниже -70 дБ, что исключает «бархатистый» окрас (свойственный ламповым усилителям, так называемый, тёплый звук) сигнала.
Задача любого усилителя — усиливать сигнал, не внося в него каких-либо изменений.Этот усилитель с этим справляется отлично!. Общий уровень шумов усилителя до регулятора громкости составляет -90 дБ

Общий уровень шумов усилителя до регулятора громкости составляет -90 дБ.

На графике показана АЧХ при включенной цепи НЧ-коррекции:

(Увеличение по клику)

Обратите внимание на низкое влияние коррекции на АЧХ и ФЧХ усилителя. Темброблок Бэксандэла (довольно классическая схема) имеет гораздо большее влияние на выходной сигнал

Детали конструкции.

Резисторы:
R1, R2, R5, R6, R9. R10, R13, R14: подбираются по необходимой чувствительности входов (или перемычки)
R3, R4, R7, R8, R11, R12, R15, R16, R17, R18: 470 кОм / 0,5 Вт / 1%
R19, R20: 47кОм/1/0,5Вт/1%
R21, R22: 150 кОм / 2 Вт/ 5%
R23, R24: 100 кОм/2 Вт / 5%
R25, R26: 47 кОм/2 Вт / 5%
R27, R28: 1,2кОм/1/0,5Вт/1%
R29, R30: 360 кОм /0,5Вт/ 1%
R31, R32: 220 кОм / 0,5 Вт / 1%
R33 1 кОм/2 Вт/ 5%

Конденсаторы

C1, C2: 1мкФ/50 В / 5 мм,
C3, C4: 1 мкФ / 250 В / 5 мм,
C5, C6: 0,1мкФ/50 В/ 5 мм
C7, C8: 100мкФ/ 6,3 В/ 3, 5 мм,
С9, С10: 470 нФ / 400 В / 15 мм C11,
C12: 3,3 нФ / 100 В / 5 мм
C13: 10 мкФ/400 В/ 5 мм

Разное:

Лампа: V1, V2 — 6Ж32П (EF86)
Диоды:  D1 -1N4007
Переменный резистор: P1- 100 кОм (Log/ALPS)
Реле:  K1, K2 —  SIL / Meder SIL12-1A72-71L
Галетный переключатель: S1 —  5P/2C /Lorlin PT6422
Тумблер: S2 — NKK B12AH
Разъёмы: RCA (сдвоенный) — 2шт., RCA (одинарный) — 1шт.

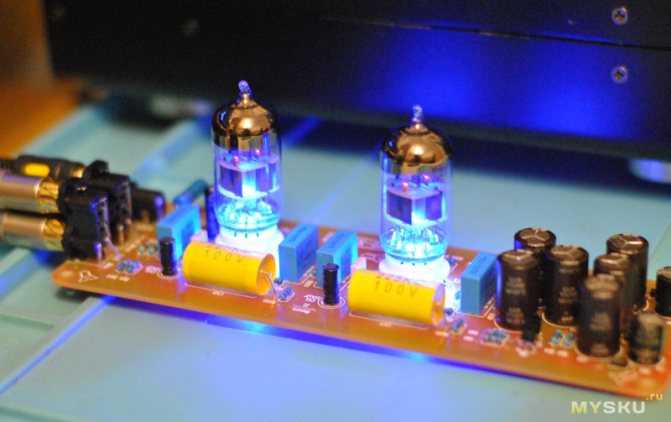

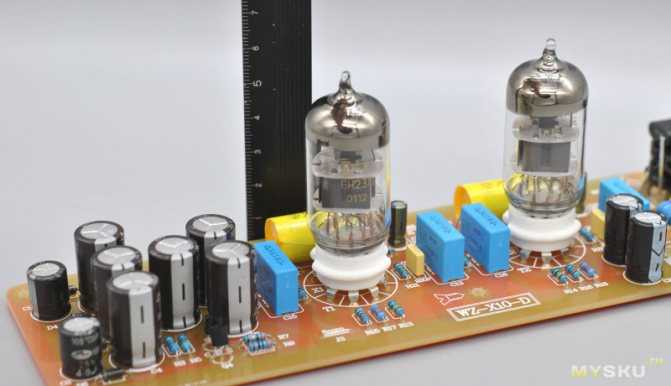

Печатная плата усилителя

Плата имеет размеры 70 х 135 мм, на ней смонтированы сразу блок питания и собственно схема предусилителя. Предусилитель можно установить внутри усилителя или в качестве буфера на выходе проигрывателя компакт-дисков. После установки потенциометра 50 кОм, вместо резисторов R4, R5 на входе, это будет независимый ламповый предусилитель.

Предусилитель на E88CC усиливает примерно в 6-8 раз, а на 6Н6П — в 4-6 раз. Это много, поэтому для прослушивания на разумной громкости пришлось сильно вывернуть потенциометр на оконечном микросхемном усилителе.

Если для кого-то это проблема, стоит ограничить усиление предусилителя. Делаем это уменьшая значение анодных резисторов R8 и R8A до минимального значения, но следует помнить что при уменьшении значения анодного резистора уменьшаем коэффициент усиления, а нелинейные искажения возрастают. Разумный компромисс должен быть выбран.

Хорошее решение — получить меньшую амплитуду сигнала на выходе преампа, используя делитель, состоящий из резисторов R4-R5 (соответственно R4A, R5A во втором канале). Значения R4-R5 уменьшают усиление примерно до 3-х. Могут использоваться другие значения.

Силовой трансформатор лучше тороидальный, благодаря его небольшим размерам вы сможете установить его в корпус с вилкой от сетевого адаптера. Накал и анодный источник питания питается 4-мя проводами и массой длиной около 1 метра. Благодаря этому магнитное поле трансформатора совсем не влияет на чувствительные входные цепи предусилителя.

Блок питания преампа

Принципиальная схема БП преампа на лампе

• C1 — 100 нФ / 400 В,
• C2 — 220-470 мкФ / 400 В,
• C3, C4 — 100 мкФ / 400 В,
• C8 — 4700 мкФ / 16 В,
• C9, C10 — 50 мкФ / 16 В,
• B — предохранитель 0.5 A
• D — светодиод
• R1 — 2-3k / 3-5W,
• R2 — 250-300k / 0.5W,
• R3, R3A — 4-5k / 1W,
• R12, R13 — 100R,
• R10 — 1-5R / 1W, подберите,
• R11 — 300- 900R, подберите по яркости светодиода,
• Tr — сетевой трансформатор на 180V / 0.05A — 6.3V / 2A,
• Диодный мост M1 — 1,5 А / 600 В, M2 — 5 А / 200 В.

Система подачи напряжения на анод является типичной, питание сначала фильтруется конденсаторами C1-C4 вместе для обоих каналов, а затем делится на каждый канал (C5, C6). Резистор R1 довольно сильно нагревается, поэтому его следует устанавливать на более длинные ножки и выбрать мощность 3-5 Вт.

Высоковольтные электролитические конденсаторы (C2, C3, C4) весьма критичны в системе фильтров подачи анода. Использовались конденсаторы Low ESR, хотя, конечно, можно поставить обычные. Попытки ставить дешевые конденсаторы закончились повышенным уровнем сетевого шума, несмотря даже на большие емкости. Так что низкий ESR (внутренний импеданс) конденсатора играет большую роль. В звуковом тракте использованы металлизированные резисторы, а также неиндукционные углеродные.

Технический характеристики усилителя:

Полоса частот (при неравномерности 1дБ) 10 Гц — 100 кГц Полоса частот (при неравномерности 0,1дБ) 20 Гц — 50 кГц Активная коррекция (см. описание) + 3 дБ на 50 Гц Время нарастания <2 мксек Искажения <0,1% при амплитуде сигнала 1 В в полосе 100 Гц — 10 кГц (на частоте 1 кГц типичное значение 0,03%) Максимальный выходной сигнал ~30 В при искажениях до 2% (THD) Глубина обратной связи — 18 дБ Соотношение сигнал / шум> 90 дБ Входное сопротивление 50 кОм Выходное сопротивление непосредственно усилителя — 5кОм Выходное сопротивление схемы — потенциометр 100K с логарифмической характеристикой Разделение каналов > 50 дБ Входы — RCA Питание: 6V — 400 мА / 320 В постоянного тока — 7 мА Размеры 135 х 100 х 30 мм

Благодаря довольно компактным размерам, блок может быть встроен в шасси готового усилителя или использоваться как самостоятельное устройство (с внешним блоком питания).

На рисунке 1 показан принцип работы каскада усиления.

Часть выходного сигнала подается обратно — на вход, в противофазе, для жесткого контроля коэффициента усиления схемы. Таким образом, отрицательная обратная связь глубиной 18 дБ снижает общий коэффициент усиления с +34 дБ до +16 дБ при одновременном снижении собственных искажений каскада. Из-за уменьшения влияния RC-цепи обратной связи (C11, R31) на низких частотах, усиление схемы в этом диапазоне возрастает. При указанных значениях в 220 кОм и 3,3 нФ обеспечиваются прирост усиления на 3 дБ для частот ниже 100 Гц.(см. далее по тексту)

Предварительный усилитель реализован на пентоде 6Ж32П, который разрабатывался специально для применения во входных каскадах магнитофонов и отличается низким микрофонным эффектом и высокой линейностью.

Характеристика лампы имеет отличную линейность при напряжении смещения -3 В, и анодном напряжении от 50 В постоянного тока, напряжение на второй сетке 180В, на третьей — 0 В (характеристика выделена красным):

(Увеличение по клику)

Результаты измерений

Результаты измерений представлены на осциллограммах ниже.

Реакция усилителя на импульсный сигнал показывает его хорошую устойчивость и малое время нарастания фронтов:

(Увеличение по клику)

Частота среза составляет около 140 кГц при спаде -1дБ. Уровень искажений при уровне сигнала 1 В меньше чем 0,03%. Спектральное распределение гармоник и шумов представлены на спектрограммах:

(Увеличение по клику)

Обратите внимание, что в спектре доминирует вторая гармоника. При этом её уровень ниже -70 дБ, что исключает «бархатистый» окрас (свойственный ламповым усилителям, так называемый, тёплый звук) сигнала

Задача любого усилителя — усиливать сигнал, не внося в него каких-либо изменений. Этот усилитель с этим справляется отлично!

Общий уровень шумов усилителя до регулятора громкости составляет -90 дБ.

На графике показана АЧХ при включенной цепи НЧ-коррекции:

(Увеличение по клику)

Обратите внимание на низкое влияние коррекции на АЧХ и ФЧХ усилителя. Темброблок Бэксандэла (довольно классическая схема) имеет гораздо большее влияние на выходной сигнал

Детали конструкции.

Резисторы: R1, R2, R5, R6, R9. R10, R13, R14: подбираются по необходимой чувствительности входов (или перемычки) R3, R4, R7, R8, R11, R12, R15, R16, R17, R18: 470 кОм / 0,5 Вт / 1% R19, R20: 47кОм/1/0,5Вт/1% R21, R22: 150 кОм / 2 Вт/ 5% R23, R24: 100 кОм/2 Вт / 5% R25, R26: 47 кОм/2 Вт / 5% R27, R28: 1,2кОм/1/0,5Вт/1% R29, R30: 360 кОм /0,5Вт/ 1% R31, R32: 220 кОм / 0,5 Вт / 1% R33 1 кОм/2 Вт/ 5%

Конденсаторы

C1, C2: 1мкФ/50 В / 5 мм, C3, C4: 1 мкФ / 250 В / 5 мм, C5, C6: 0,1мкФ/50 В/ 5 мм C7, C8: 100мкФ/ 6,3 В/ 3, 5 мм, С9, С10: 470 нФ / 400 В / 15 мм C11, C12: 3,3 нФ / 100 В / 5 мм C13: 10 мкФ/400 В/ 5 мм

Разное:

Лампа: V1, V2 — 6Ж32П (EF86) Диоды: D1 -1N4007 Переменный резистор: P1- 100 кОм (Log/ALPS) Реле: K1, K2 — SIL / Meder SIL12-1A72-71L Галетный переключатель: S1 — 5P/2C /Lorlin PT6422 Тумблер: S2 — NKK B12AH Разъёмы: RCA (сдвоенный) — 2шт., RCA (одинарный) — 1шт.

Технический характеристики усилителя:

Полоса частот (при неравномерности 1дБ) 10 Гц — 100 кГц Полоса частот (при неравномерности 0,1дБ) 20 Гц — 50 кГц Активная коррекция (см. описание) + 3 дБ на 50 Гц Время нарастания <2 мксек Искажения <0,1% при амплитуде сигнала 1 В в полосе 100 Гц — 10 кГц (на частоте 1 кГц типичное значение 0,03%) Максимальный выходной сигнал ~30 В при искажениях до 2% (THD) Глубина обратной связи — 18 дБ Соотношение сигнал / шум> 90 дБ Входное сопротивление 50 кОм Выходное сопротивление непосредственно усилителя — 5кОм Выходное сопротивление схемы — потенциометр 100K с логарифмической характеристикой Разделение каналов > 50 дБ Входы — RCA Питание: 6V — 400 мА / 320 В постоянного тока — 7 мА Размеры 135 х 100 х 30 мм

Благодаря довольно компактным размерам, блок может быть встроен в шасси готового усилителя или использоваться как самостоятельное устройство (с внешним блоком питания).

На рисунке 1 показан принцип работы каскада усиления.

Часть выходного сигнала подается обратно — на вход, в противофазе, для жесткого контроля коэффициента усиления схемы. Таким образом, отрицательная обратная связь глубиной 18 дБ снижает общий коэффициент усиления с +34 дБ до +16 дБ при одновременном снижении собственных искажений каскада. Из-за уменьшения влияния RC-цепи обратной связи (C11, R31) на низких частотах, усиление схемы в этом диапазоне возрастает. При указанных значениях в 220 кОм и 3,3 нФ обеспечиваются прирост усиления на 3 дБ для частот ниже 100 Гц.(см. далее по тексту)

Предварительный усилитель реализован на пентоде 6Ж32П, который разрабатывался специально для применения во входных каскадах магнитофонов и отличается низким микрофонным эффектом и высокой линейностью.

Характеристика лампы имеет отличную линейность при напряжении смещения -3 В, и анодном напряжении от 50 В постоянного тока, напряжение на второй сетке 180В, на третьей — 0 В (характеристика выделена красным):

(Увеличение по клику)

Схема накала лампы

На накал идёт постоянный тока, потому что тесты показали слишком много помех от переменного. Резистор R10 используется для снижения напряжения, его следует выбирать таким образом, чтобы после прогрева лампы напряжение 6,3 В было в пределах 5% на ножках 4-5. Его значение зависит от напряжения трансформатора и нагрузки. Для E88CC оно будет иметь другое (более высокое) значение, для 6Н6П — меньшее. Обычно это 2-4 Ома.

Печатная плата предусилителя лампового

Резисторы R12 и R13 симметрируют напряжение, выпрямленное на землю, C9, C10 развязывают схему. Если не слышны помехи — можете отказаться от них. На рисунке дорожек видим, что связан накал лампы (4-5 ножки) с помощью витой пары (синяя спираль на рисунке).

Принципиальная схема

Схема предварительного усилителя показана на рисунке:

(Увеличение по клику)

Один из четырёх входов выбирается галетным переключателем S1. На схеме не указаны номиналы резисторов R1, R5, R9, R13, они выбираются, исходя из требуемой чувствительности входа. Входное сопротивление усилителя составляет 50 кОм. Относительно низкое входное сопротивление лампы за счёт отрицательной обратной связи уменьшается ещё больше. Потому входное сопротивление схемы определяется в основном номиналом резистора R19.

Собственное усиление лампы 50, за счёт обратной связи уменьшается до 6,5. Собственные искажения лампы за счёт ООС снизились до 0,03% при амплитуде сигнала 1В на выходе.

Обратите внимание, что собственный шум лампы, за счёт обратной связи не уменьшается, но при выбранных режимах получаются очень низким: отношение сигнал / шум превышает 90 дБ. В цепь обратной связи добавлена RC-цепь, чтобы компенсировать потерю усиления на низких частотах, которая обычно возникает из-за недостаточного объёма помещения прослушивания

Как указывалось в начале статьи, подъём составляет 3 дБ для частот ниже 100Гц

В цепь обратной связи добавлена RC-цепь, чтобы компенсировать потерю усиления на низких частотах, которая обычно возникает из-за недостаточного объёма помещения прослушивания. Как указывалось в начале статьи, подъём составляет 3 дБ для частот ниже 100Гц.

Если подобная функция вам не нужна, элементы C11-C12, D1, K1-K2 можно не устанавливать, а резисторы R31-R32 заменить перемычками.

Установка регулятора громкости на выходе предварительного усилителя является оптимальной для минимизации соотношения сигнал / шум. При этом риск ввести каскад в режим ограничения исключён, так как для получения максимальной амплитуды сигнала на выходе в 30 В нужен входной сигнал амплитудой 4,6В! (редкий источник способен выдать)

♪ Плата лампового предварительного усилителя звука. В поисках теплоты…

Добрый день, уважаемые читатели. Сам не думал, что буду писать этот обзор. Но любопытство взяло вверх. Да, да сегодня посмотрим на китайский теплый ламповый звук. А именно рассмотрим и послушаем плату предварительного усилителя звука. Китайские производители позиционируют это устройство для улучшения и «смягчения» звучания цифрового тракта. «Это позволяет добиться значительного улучшения звучания любого CD-проигрывателя за счет оптимизации индуктивной, емкостной и резистивной нагрузки. Данный буфер также можно включать в любые линейные цепи.» Упаковка:

Лампы в комплект не входят!

Внешний вид платы:

Все элементы уже запаяны. Конденсаторы на вид приличные. Это предварительный усилитель, который включается между источником звука и усилителем мощности. По типу это обычный однотактник, двухкаскадный с OOC. Снизу:

флюс отмыт частично. Разъемы сзади:

Линейный вход и выход на тюльпанах и разъем 5,5х2,1 мм под блок питания. Блок питания необходимпеременного тока AC 12 В 0,5 А. Спереди:

Лампы ставятся в запаянные панельки:

Конденсаторы умножителя напряжения:

Через него питается анод лампы. Кого заинтересовало, доводка платы до ума.

Традиционно для китайцев, это плата клон предварительного усилителя X-10D Musical Fidelity:

Он интересно оформлен в цилиндрический корпус.

Схема та же:

Китайцы продают и готовый клон, оформленный вариант в корпусе:

Для проверки нашел трансформатор:

Трансформатор

Так как плата идет без ламп в комплекте, их надо где-то достать. С Китая долго, да и как оказалось дорого. Да и зачем нам какие-то 6N11 или ECC88, когда есть родные 6Н23П. Дальше схема простая — авито и поиск в своей области. Уверяю, обязательно найдется тип, который натырил этих ламп в свое время полный гараж. У меня в области тоже нашелся:

Короче, через день лампы у меня и по сходной цене. Можно конечно в магазинах или барахолках найти, но через авито современней что ль.

Двойной триод 6н23п:

Ах, как новенькие!

Устанавливаем в панели:

Прослушивание:

Включаем: Лампы подсвечены снизу голубым светодиодом, я бы удивился, если бы его не было.

Кстати о теплоте, лампы при работе прилично нагреваются. За час прослушивания рука не терпела.

Слушал за несколько подходов. Музыка была разная, и под ретро (Синатра, Пресли, джаз) и просто инструменталка и качественный поп. Формат FLAС, источник твердотельный плеер. Акустика AVA one Александрова.

По задумке производителя вся цифровая мерзость и «скверна» должна смягчатся теплотой ламп. Но у меня тракт довольно скромен на искажения и «муть» пошла от пред усилителя. ВЧ приуныли, искажения по низам сказались на динамическом диапазоне. Хорошо, что не стал делать корпус для платы, подумал я.

Тестирование:

Тест генератором: Прямоугольник:

Синус:

Шумы на выходе:

Измерения RMAA:

АЧХ:

THD:

Я хотел послушать теплых ламповых четных гармоник, а получил какой-то бездуховный транзисторный забор. Конечно есть влияние карты и проводов, но не настолько же. Различие в гармониках ламп и транзисторов:

Выводы:

Если хотите смягчить звук своей HI-FI аппаратуры — плесните себе в бокал 50 мл хорошего коньячка. Отличный эффект, всяко лучше китайских ламповых поделок.

Купон 3/25 для тех, кто хочет купить

Спасибо за просмотр. Удачных покупок и только качественного звука!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Технический характеристики усилителя:

Полоса частот (при неравномерности 1дБ)  10 Гц — 100 кГц
Полоса частот (при неравномерности 0,1дБ)   20 Гц — 50 кГц
Активная коррекция  (см. описание) + 3 дБ на 50 Гц
Время нарастания  <2 мксек
Искажения <0,1% при амплитуде сигнала 1 В в полосе 100 Гц — 10 кГц (на частоте 1 кГц типичное значение 0,03%)
Максимальный выходной сигнал ~30 В при искажениях до 2% (THD)
Глубина обратной связи — 18 дБ
Соотношение сигнал / шум> 90 дБ
Входное сопротивление 50 кОм
Выходное сопротивление непосредственно усилителя — 5кОм
Выходное сопротивление схемы — потенциометр 100K с логарифмической характеристикой
Разделение каналов > 50 дБ
Входы — RCA
Питание: 6V — 400 мА / 320 В постоянного тока — 7 мА
Размеры 135 х 100 х 30 мм

Благодаря довольно компактным размерам, блок может быть встроен в шасси готового усилителя или использоваться как самостоятельное устройство (с внешним блоком питания).

На рисунке 1 показан принцип работы каскада усиления.

Часть выходного сигнала подается обратно — на вход, в противофазе, для жесткого контроля коэффициента усиления схемы. Таким образом, отрицательная обратная связь глубиной 18 дБ снижает общий коэффициент усиления с +34 дБ до +16 дБ при одновременном снижении собственных искажений каскада.
Из-за уменьшения влияния RC-цепи обратной связи (C11, R31) на низких частотах, усиление схемы в этом диапазоне возрастает. При указанных значениях в 220 кОм и 3,3 нФ обеспечиваются прирост усиления на 3 дБ для частот ниже 100 Гц.(см. далее по тексту)

Предварительный усилитель реализован на пентоде 6Ж32П, который разрабатывался специально для применения во входных каскадах магнитофонов и отличается низким микрофонным эффектом и высокой линейностью.

Характеристика лампы имеет отличную линейность  при напряжении смещения -3 В, и анодном напряжении от 50 В постоянного тока, напряжение на второй сетке  180В, на третьей — 0 В (характеристика выделена красным):

(Увеличение по клику)
