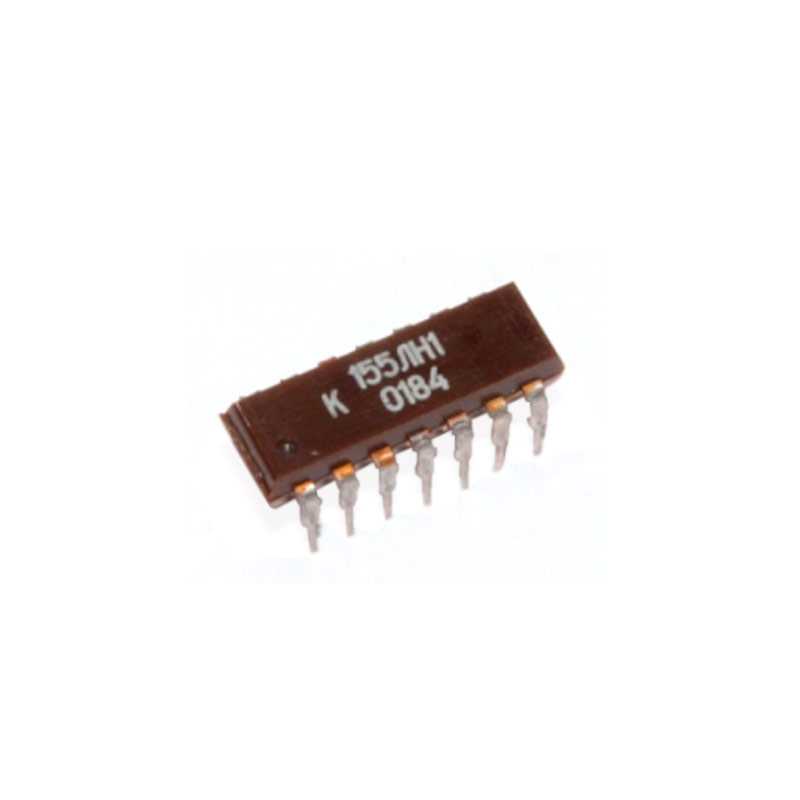

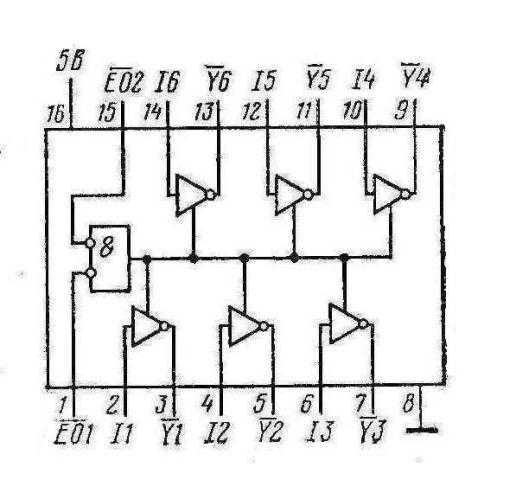

Микросхема К155ЛН2

Примечание: во всех ФКИ используется инвертор К155ЛН2

 Пример расчета ФКИ1 на
разряде  c сборщиком К155ЛИ1

 Исходные данные:

 t_{п вх}=100мкс               U_пор=1,4 В                  Е_п=5 В                        K_раз=10

 t_{и вх}=100мкс               Е_{п max} =0.8
В             Е_{п min}=4.75 В                I_вх=1,6 мА

 t_{и вых}=20мкс               U_{пор max}=2 В                Е_{п max}=5.25 В

Графический материал:

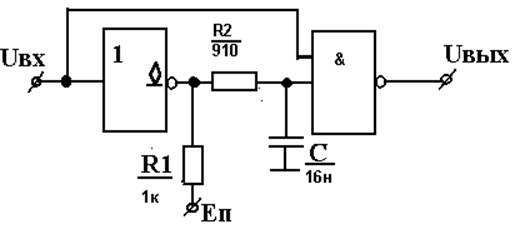

Схема:

Временные диограммы:

Расчет:

а=t_{п вх} /t_{и вых}       а_З=5

R2=910 Ом

расчет  C

C = t_{и вых}/(R2×ln(Еп/U_пор))     C= 16 нФ

расчет “вилки” для R1:

I_{вых
инв max}=K_раз×I_вх                I_{вых инв max}=16мА

Еп×R2/(I_{вых
инв max}×R2-En)£  R1  £   0,432×R2(а-1)

476 Ом £ R1 £ 1056 Ом

Выбираем номинал R1 из
ряда Е24 так,

 чтобы обеспечить минимальную
величину I_{вых инв}=En/(R1||R2)

R1=1кОм,    I_{вых инв}=10 мА

t_вост= C×(R1+R2)×ln19
= 95.6мкс £ t_{п вх} =100мкс

Оценка нестабильности
временной диаграммы:

t_{и вых min}= 0.81×C×R2×ln(4.75/2) = 10,84мкс

t_{и вых max}= 1.21×C×R2×ln(5.25/0.8) = 35мкс

Пример расчета ФКИ2 на
разряде с диодом и сборщиком К155ЛE1

 Исходные данные:

 t_{п вх}=10мкс                 U_пор=1,4 В                  Е_п=5 В                        K_раз=25

 t_{и вх}=190мкс               U_{пор min}=0.8 В             Е_{п min}=4.75 В               I_вх=1,6 мА

 t_{и вых}=20мкс               U_{пор max}=2 В                Е_{п max}=5.25 В

Графический материал:

Схема:

Временные
диограммы:

		tИ
			tП		tИ

Расчет:

а=t_{п вх} / t_{и вых}
а_р=3,25

R2= 910 Ом

расчет  C

C = t_{и вых}/(R2×ln(Еп/U_пор))     C= 36 нФ

расчет “вилки” для R1:

I_{вых
инв max}=K_раз×I_вх                I_{вых инв max}=16мА

Еп×R2/(I_{вых
инв max}×R2-En)£  R1  £   0,432×R2(а)

476 Ом £ R1 £ 1278 Ом

Выбираем номинал R1 из
ряда Е24 так,

 чтобы обеспечить минимальную
величину I_{вых инв}=En/(R1||R2)

R1=1 кОм,    I_{вых инв}=10 мА

t_вост= C×(R1)×ln19
= 106мкс £ t_{п вх} =130мкс

Оценка нестабильности
временной диаграммы:

t_{и вых min}= 0.81×C×R2×ln(4.75/2) = 74.58 мкс

t_{и вых max}= 1.21×C×R2×ln(5.25/0.8) = 20 мкс

Пример расчета ФКИ4 на
разряде  c сборщиком К155ЛЕ1

 Исходные данные:

 t_{п вх}=110мкс               U_пор=1,4 В                  Е_п=5 В                        K_раз=10

 t_{и вх}=90мкс                 Е_{п max} =0.8 В             Е_{п min}=4.75 В                I_вх=1,6 мА

 t_{и вых}=10мкс               U_{пор max}=2 В                Е_{п max}=5.25 В

Графический материал:

Схема:

Временные диограммы:

Расчет:

а=t_{п вх} /t_{и вых}       а=11

R2=910 Ом

расчет  C

C = t_{и вых}/(R2×ln(Еп/U_пор))     C= 8.6 нФ

расчет “вилки” для R1:

I_{вых
инв max}=K_раз×I_вх                I_{вых инв max}=16мА

Еп×R2/(I_{вых
инв max}×R2-En)£  R1  £   0,432×R2(а-1)

476 Ом £ R1 £ 3414 Ом

Выбираем номинал R1 из
ряда Е24 так,

 чтобы обеспечить минимальную
величину I_{вых инв}=En/(R1||R2)

R1=3кОм,    I_{вых инв}=7.161 мА

t_вост= C×(R1+R2)×ln19
= 94.4мкс £ t_{п вх} =110мкс

Оценка нестабильности
временной диаграммы:

t_{и вых min}= 0.81×C×R2×ln(4.75/2) = 16.99мкс

t_{и вых max}= 1.21×C×R2×ln(5.25/0.8) = 4.56мкс

Пример расчета ФКИ5 на
разряде  c сборщиком К155ЛЕ1

 Исходные данные:

 t_{п вх}=110мкс               U_пор=1,4 В                  Е_п=5 В                        K_раз=10

 t_{и вх}=90мкс                 Е_{п max} =0.8
В             Е_{п min}=4.75 В                I_вх=1,6 мА

 t_{и вых}=30мкс               U_{пор max}=2 В                Е_{п max}=5.25 В

Графический материал:

Схема:

Временные диограммы:

Расчет:

а=t_{п вх} /t_{и вых}       а=3.667

R2=910 Ом

расчет  C

C = t_{и вых}/(R2×ln(Еп/U_пор))     C= 27 нФ

расчет “вилки” для R1:

I_{вых
инв max}=K_раз×I_вх                I_{вых инв max}=16 мА

Еп×R2/(I_{вых
инв max}×R2-En)£  R1  £   0,432×R2(а)

476 Ом £ R1 £ 1441 Ом

Выбираем номинал R1 из
ряда Е24 так,

 чтобы обеспечить минимальную
величину I_{вых
инв}=En/(R1||R2)

R1=1300 Ом,    I_{вых инв}=9.341
мА

t_вост= C×(R1)×ln19
= 103.3мкс £ t_{п вх} =110мкс

Оценка нестабильности
временной диаграммы:

t_{и вых min}= 0.81×C×R2×ln(4.75/2) = 55.93 мкс

t_{и вых max}= 1.21×C×R2×ln(5.25/0.8) = 15 мкс

——————————————————————————————————————-

Пример расчета СЗ1 на
заряде  c сборщиком К155ЛЕ1

t_{и вых}=70 мкс

t_{п вх} = t
_{и вх} = 100 мкс

t_зад = t_и
вх – t_{и вых} = 30 мкс

Графический материал:

Схема:

а = t_{зад вых/} t_{п вх} =0.3

R1=1.5 кОм

расчет “вилки” для R2:
