4П1Л (The Last DHT?)
 |
Эта лампа просто обречена была на то, чтоб рано или поздно появиться в звуковом тракте. До этого она использовалась в армейской электронике и радиорелейных ретрансляторах. Если не изменяет память, то единственным гражданским прибором, где она применялась в качестве усилителя сигнала ошибки, является УИП-1 — мощный источник стабилизированного питания, способный выдать 600 V при токе в нагрузке 0,6 А.
Собственно «по жизни» 4П1Л — пентод, предназначенной для усиления сигналов частотой до 100 Мгц. Но некоторые особенности его параметров и устройства конструкции позволяют применять его в звуке.
Во-первых, он прямонакальный, что при нынешней разогретой моде на DHT* — особый плюс. Нить накала образует букву М, при этом нити не расставлены широко (потребляемый ток не велик — 0,33 А при 4,2 V), что гарантирует высокую линейность управления.
Во-вторых, высокий — 25 мм анод с большой эффективной площадью, да и само устройство сеток обеспечивают лампе довольно высокую крутизну, трудно достижимую в прямонакальных приборах. Это значит, что включив его триодом, можно реализовать каскад с хорошей нагрузочной способностью.
В-третьих, нить накала имеет среднюю точку. И не «виртуальную», как в мощных лампах прямого накала, а действительно выходящую на штырь в цоколе. Так что в этом случае есть выбор при подаче накального питания — либо постоянным 2,1V * 2, либо постоянным 4,2 V (плавающим) с отводом средней точки на землю или резистор смещения, либо переменным, с выводом средней точки трансформатора. Экспериментируя со схемами включения катода/накала, можно добиться не только минимального фона, но и в значительной степени нейтрализовать отрицательное влияние амплитудных колебаний напряжения накала на крайних ветвях нити. Оно будет максимум 2,1 V * 1,4. И наконец, по характеристикам триодного включения видно, что лампа имеет огромный раскрыв и довольно приличный ток анода. Это позволяет использовать ее выходным буфером для предварительного усилителя, входным каскадом либо драйвером в усилителе мощности. По приведенным характеристикам усиление в триоде — 10, внутреннее сопротивление Ri = 1,67–2 кОм.
Приносим слова благодарности Л. Ашкинази и С. Васянину за предоставленные материалы, оказавшие помощь в подготовке статьи. — Ред.
* DHT — Direct Heated Triode (англ.) — триод прямонакальный.
По материалам А.Р.А.
Обсудить на форуме
Однотактный усилитель на лампе 6п45с
Представляю свою версию однотактного усилителя на лампе 6п45с. За основу взята схема А.Манакова.
Мне не удалось найти 6э5п, поэтому решил попробовать 6п15п и 6п14п. Мне показалось, что 6п14п звучит лучше, к тому же она более доступна. Лампа 6п45с при фиксированном смещении ведет себя не стабильно (плывет ток). При автосмещении большая рассеиваемая мощность на катодном резисторе.
Я выбрал компромиссный вариант — полуавтоматическое смещение. Катодный резистор 150 Ом зашунтирован конденсатором 2200 мкф* 35 В. На сетку подано отрицательное смещение от отдельного маломощного трансформатора (можно домотать доп. обмотку на ТС-180). Я использовал 12 В транс от маломощного блока питания (50-200 мА) включив вторичку на накальную обмотку 6,3 В. В качестве силового использован ТС-180.
Лучший вариант использование двух ТС-180 (два моноблока) или одного ТС-270.
В качестве выходного можно применить ТС-180 без переделки (с обязательным немагнитным зазором), но лучше перемотать, так как без перемотки будет спад по верхам и низам. Первичная обмотка (750 витков на каждой катушке, диаметр провода 0,3-0,35 мм) находится между частями вторичной (120+120 витков на каждой катушке, диаметр 0,6-0,7 мм). Две первичные обмотки соединяются последовательно, четыре вторичные — параллельно (на нагрузку 8 Ом).
Манаков рекомендовал такое включение для 4 Ом. На мой взгляд (слух) это лучше подходит для 8 Ом. Лучше демпфирование. Шире диапазон НЧ. Лучше конечно приобрести фирменный транс, но это стоит денег и не малых. Решать вам.
Многие считают, что из железа ТС-180 не сделать хороший транс. Может это не идеал, но на халяву… Тем не менее, вот что получилось — Fн-23 Гц. Fв-26000 Гц на уровне — 1db. Измерялось на мощности 4 Вт. Мощность до начала ограничения синусоиды (вернее- скругления) — 8 Вт. Максимальная — 12 Вт.

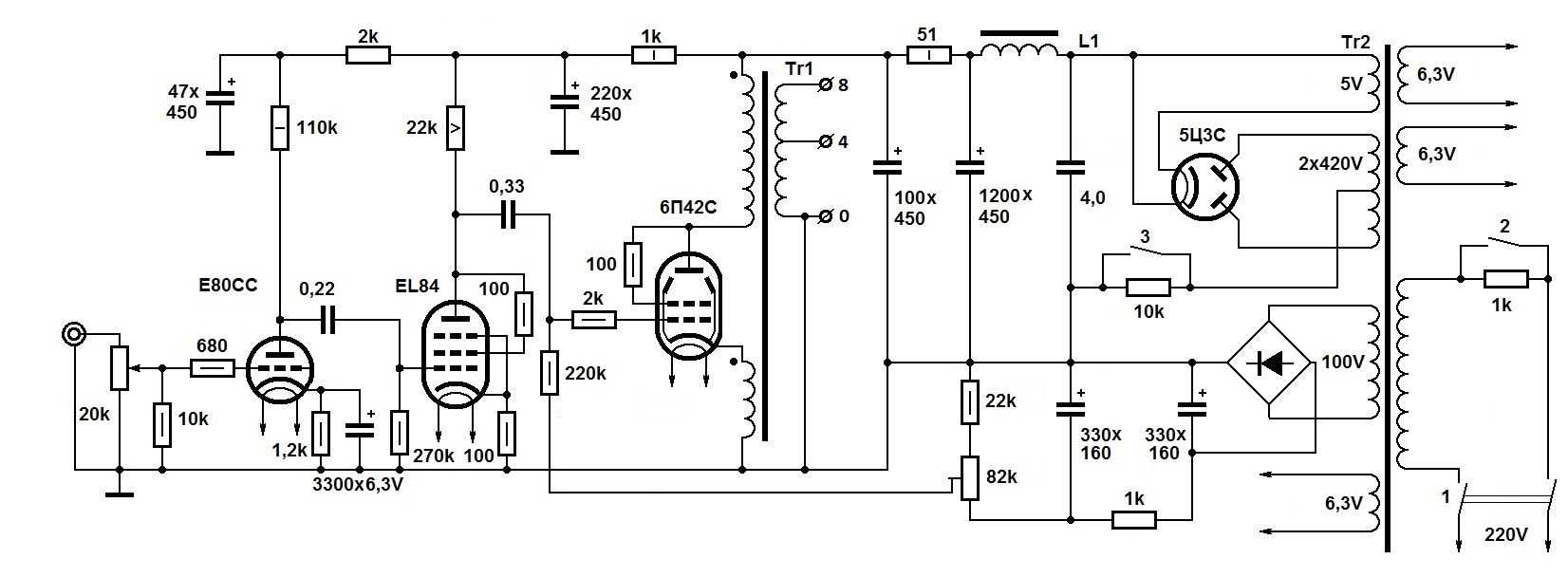

| Вариант схемы 6п14п-6п45с | Схема блока питания |
Нашел у Клауса статью «Варианты фиксированного смещения» и решил поэкспериментировать с 6п45с. Результат порадовал. Вариант для 6п45с — напряжение смещения — 125 В подается через стабилитрон на 72 В. При изменении сетевого напряжения от 160 до 250 В мощность на аноде остается практически постоянной.
После 7 лет эксплуатации проверил режимы выходных ламп. Ток не изменился!!! Благодаря выбору смещения.
Настройка
Настройка заключается в подборе резистора R4 в цепи 2й сетки 6п14п по максимуму усиления и регулировка тока анода 6п45с подстроечным резистором R10 по падению напряжения на R9-0,165 В.
Сергей Сергеев, 13.08.2012
