Стандартная и нестандартная цветовые маркировки
Нестандартная маркировка
Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.
Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.
Резисторы
Начнём, конечно, с самой часто используемой детали — резистора. И начнём именно с советских резисторов. Почти на всех таких резисторах есть буквенная маркировка. Для начала изучим буквы, которые используются на данной детали:
- Буква «Е», «R» — означает Омы
- Буква «К» — означает Килоом
- Буква «М» — означает Мегаом
И сама загвоздка заключается в расположении буквы между, перед или после цифры. Вообще ничего сложного нет. Если буква стоит между цифрами, например:
1К5 – это означает 1,5Килоома. Просто в Советском Союзе чтобы не возиться с запятой, вставили туда букву номинала. Если же написано 1R5 или 1Е5 — это значит что сопротивление 1,5 Ома или 1М5 — это 1,5 Мегаом. Если буква стоит перед цифрами, значит вместо буквы мы подставляем «0» и продолжаем строчку из цифр, которые стоят после буквы.
И если буква стоит после цифр, значит ничего не меняется — так и вычисляем что написано на резисторе, например:
- 100к = 100 килоом
- 1М = 1 Мегаом
- 100R или 100Е = 100 Ом
Можно определять номиналы вот по такой таблице:

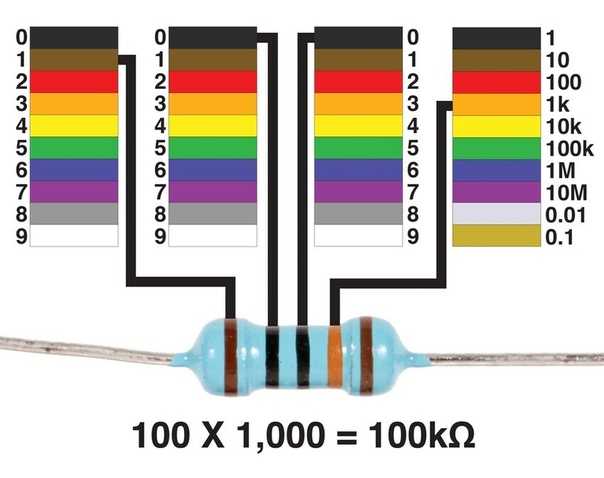

Есть ещё и цветовая маркировка резисторов, самая основная, но при этом используют чаще всего онлайн калькуляторы или можно просто его .
Ещё на схемах где есть резисторы, на графических обозначениях резистора пишутся «палки». Эти «палки» обозначают мощность по такой таблице:
А мощность у резисторов определяется по размерам и надписям на них. На советских мощностью 1-3 Ватта писали мощность, а на современных уже не пишут. Но тут мощность определяют уже опытом или по справочникам.
Полезное: Схема и распиновка блоков предохранителей автомобилей ВАЗ

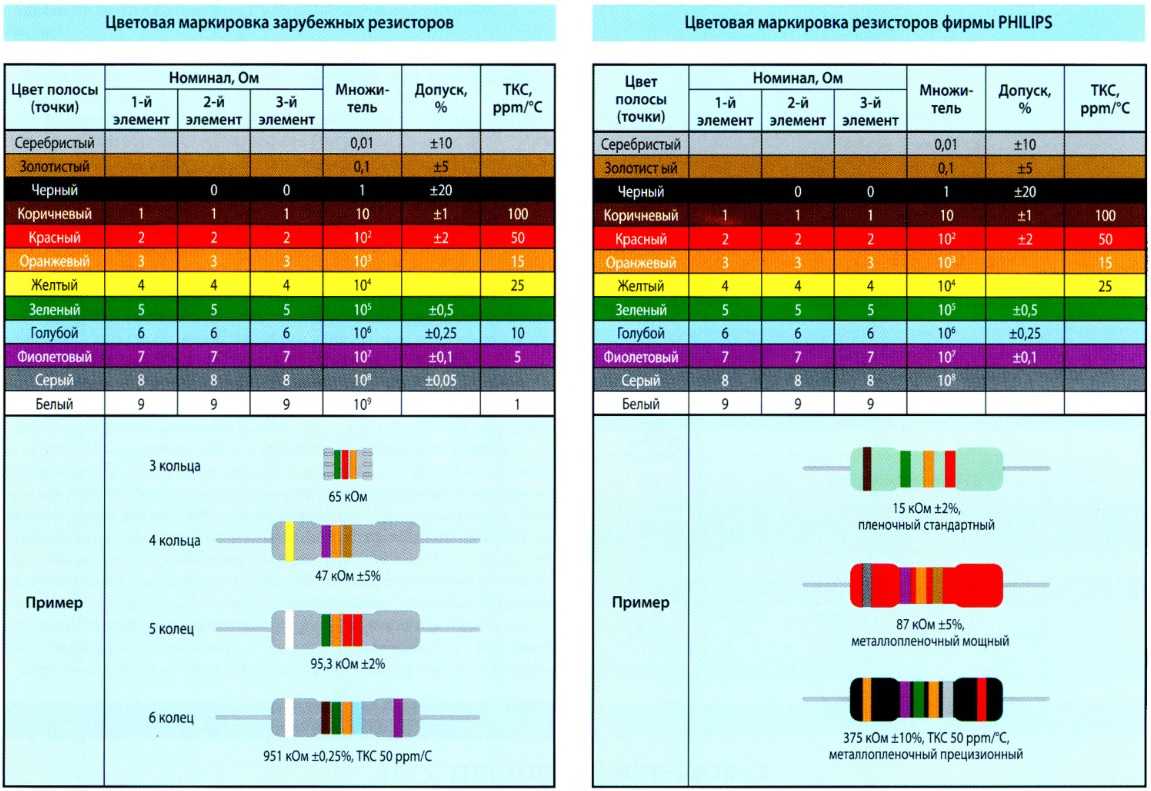

Нестандартные цветовые маркировки
Помимо типовой цветовой кодировки обозначений сопротивлений, есть и нестандартные разновидности маркировки. В основном, нестандартные варианты встречаются у некоторых известных изготовителей электроники, имеющих свои подразделения по созданию и выпуску электронных элементов.
Необычные цветовые обозначения, чаще всего встречаются у Филипс и Панасоник, они кодируют элементы, произведенные на внутренних предприятиях отличной от классической, маркировкой, для которой используются специальные справочники и компьютерного типа программы.
Необычная маркировка используется для отличия, к примеру, резисторов, созданных по стандартам MIL определенной марки, от стандартов промышленного и бытового типа, указывает на огневую стойкость и многое другое.
Для чего нужны опознавательные признаки?

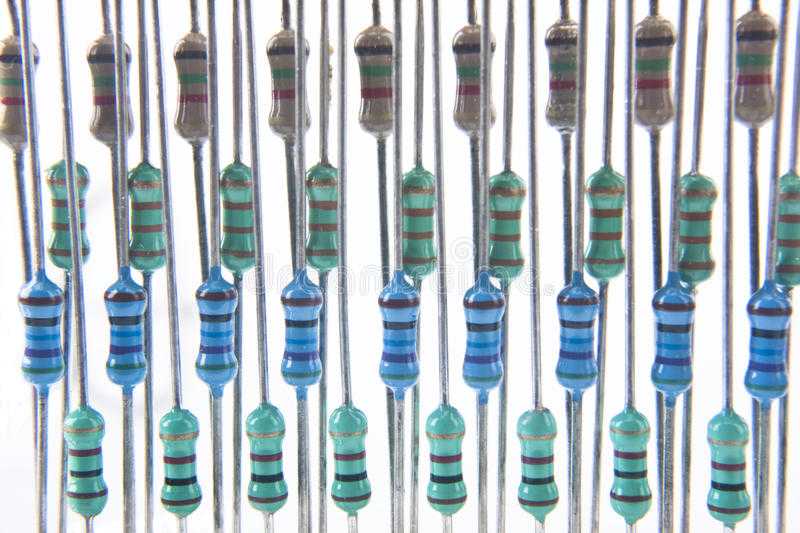

Самые маленькие резисторы мощностью 0,125 wt длиной всего 3-4 мм, а диаметр – 1 мм. Даже прочитать любую информацию на такой миниатюрке сложно, не говоря уже о том, чтобы нанести ее. Можно, конечно, написать силу тока, например, 4К7, что соответствует 4700 Ом, но этой информации крайне недостаточно.
Цветовая маркировка резисторов гораздо более практична ввиду следующего:
- наносится очень просто;
- легко читаема;
- содержит всю требуемую информацию о номинальных параметрах;
- остается сохранной и видимой в течение всего срока работы.
Также с помощью подсчета количества полос можно определить точность параметров:
- 3 – погрешность 20%;
- 4 – 5-10%;
- 5-6 – 0-0,9%
Для того, чтобы точно узнать, какой именно нужен резистор и с какими полосками, можно самостоятельно установить по таблице или воспользоваться онлайн-калькулятором (в конце статьи).

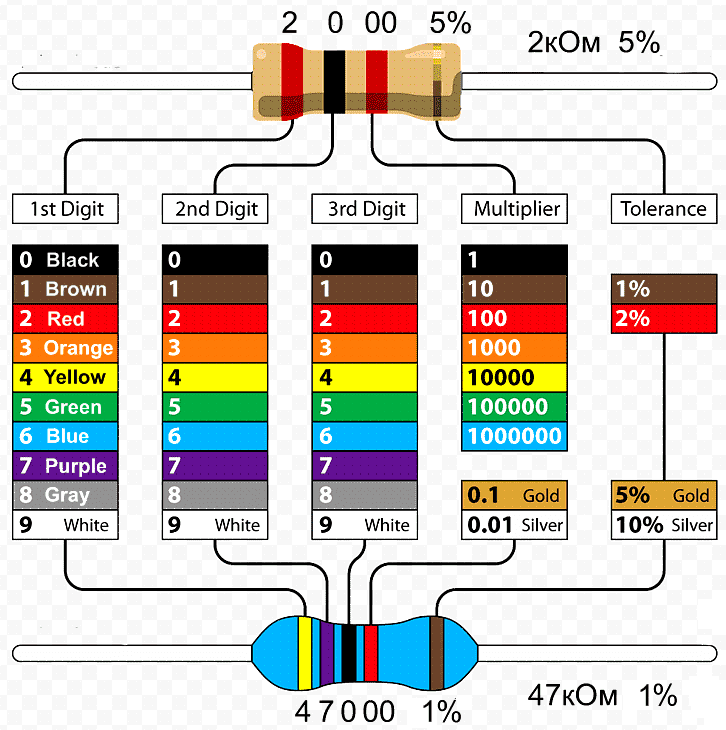

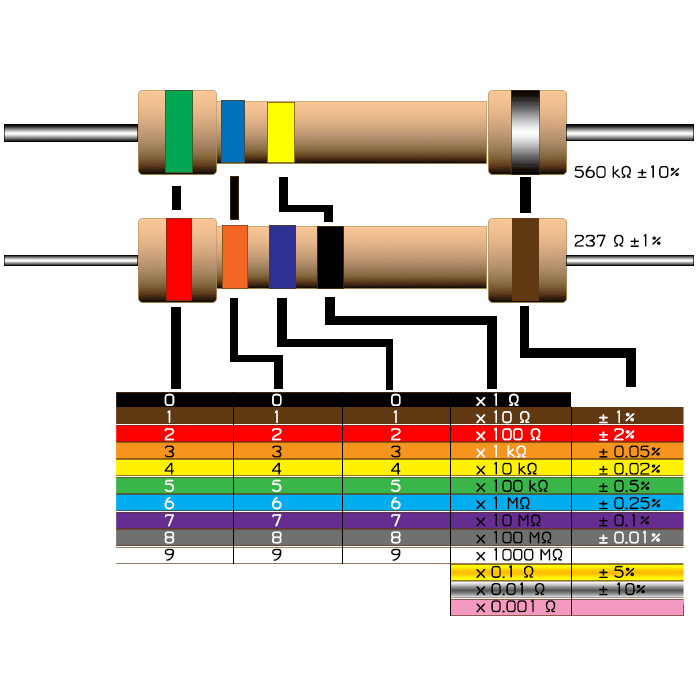

Универсальная таблица:
С помощью этих табличных значений можно быстро определить номинал пассивного элемента, при этом значение имеет очередность полоски или точки, что позволяет получить числовые данные.
Пример:
С помощью универсальной таблицы прочтем, что скрыто на данном элементе. Итак, имеем 4 полосы:
- коричневая,
- черная,
- красная,
- серебристая.
Напоминаем, читать полосы надо слева направо, а единица измерения Ом.
Расшифровка:
- Первое место занимает коричневая полоса, которая обозначает одновременно цифровой символ (1) и множитель (10).
- Черная (0) – при таком сочетании электрическое сопротивление обозначает 1 кОм – 1К0.
- Красная – множитель, равен 100.
- Серебристая – обозначение максимально допустимое отклонение, которое здесь составляет 10%. Эти же данные можно получить путем простого подсчета количества полосок.
