Транзисторы КТ608 — драгметаллы, характеристики, аналоги

Описание транзистора КТ608

КТ608 – это высокочастотный кремниевый транзистор с средней мощностью. Изготавливается в металлическом корпусе с изоляторами из стекла типа КТЮ-3-6 с гибкими выводами. Корпус герметичен. Существую серии КТ и 2Т, отличаются тем, то 2Т имеет более широкий диапазон рабочей температуры, указано внизу статьи в разделе характеристик.

Таблица содержания драгметалла в граммах для транзисторов серии КТ608

Таблица веса драгметаллов в транзисторе КТ608 в граммах для 1шт и 1000шт, с учётом нормы возвратаНорма возврата. Стоит учесть, после переработки удаётся извлечь не весь драгметалл указанный в паспорте. По этой причине, приведён расчёт учитывая норму возврата (Н.возвр). Были изучены разные источники и собраны средние данные по возврату. Хоть и бывает такое что извлекается почти 100%, ориентироваться на нормы возврата будет более реалистичным. Скупаются радиоэлементы дешевле цены металла в них на 15-50%.

Важный нюанс. Производить изделия могли в разное время и у разных изготовителей, что может сказаться на базовом значении веса драгметалла, а в последствии и на переработанном. РЭА произведённые в более раннем году, имеют более высокие шансы содержать драгметаллы и чаще в большем количестве чем у последующих версий. Прослеживается для любых радиоэлементов в большинстве случаев. Новые же, по причине развития техпроцесса, иногда вовсе без драгметалла.

Цена предлагаемая скупщиками

Посмотрев на расценки, видно что скупщики принимают реле за 50% – 100% от текущей курсовой стоимости драгметалла. Для того чтобы лучше ориентироваться в цене, желательно свериться с актуальной ценой на мировых торговых биржах.

Исторические цены драгметалла на мировых биржах: Золото за 1 гр – 1600-4500 руб

Цены указаны для высшей пробы

В конкретном случае важно понимать, что чем ниже проба, тем меньше стоимость. А так же в зависимости от того по какой цене согласен покупать скупщик

Примечания относительно цен на драгметаллы.

Золото неуклонно росло с 2005 по 2012, с цены 800 до 3800 руб за грамм. С тех пор упало почти в 2 раза и колеблется в диапазоне 2100-2800 руб за грамм с 2013 года. Как можно заметить, в ожидании кризиса 2021 году цена золота снова выросла. После рисковых ситуаций в мире обычно снова возвращается к средней цене.

Надеюсь этим удастся помочь сориентироваться относительно влияния мировых цен на выгодность.

Часто целесообразно такие изделия сдавать на лом после выработки рабочего ресурса, как изделия они стоят иногда существенно дороже.

Стоимость транзистора КТ608 в качестве изделия

Цены в основном распределены от 740 – 150 рублей за штуку. Сильно колеблются в зависимости от характеристик, производителя, года производства, технического состояния, желаний продавца и года выпуска.

• Цены для примера, в среднем, за 1 шт: КТ608А, 1980-90ых – 60-120 руб
• КТ608Б, 1980-90ых – 250-330 руб

Встречаются и такие цены:

• КТ608А – 23-85 руб

КТ608Б – 50-120 руб

Характеристики транзисторов КТ608

• Масса: 1.75 гр, до 2 гр по другим данным
• Цоколевка: повернуть ножками к себе, коллектор с виду отличается, если расположить его внизу треугольника, то база будет слева, эмиттер справа.
• Температура эксплуатации: серия КТ -40+85°C
• серия 2Т -60+120°C

Максимальная температура перехода: +120°C

Аналоги

• Зарубежные: КТ608А 2SC456, BCR521

КТ608Б CD637, PA6034, 2SD602A, 2SD46, SG107
Срок сохраняемости с момента изготовления, минимальный: 12 лет

Основные параметры

Транзисторы серии КТ837 подразделяют на 19 типов (от А до Х). У всей линейки одинаковая заявленной рассеиваемая мощность 30 Вт (при использовании теплоотвода) и ток коллектора 7,5 А (у белорусского до 10 А). По остальным параметрам они отличаются между собой, в основном величиной максимального напряжению между выводами и коэффициентом усиления по току (разброс по h21Э от 10 до 150).

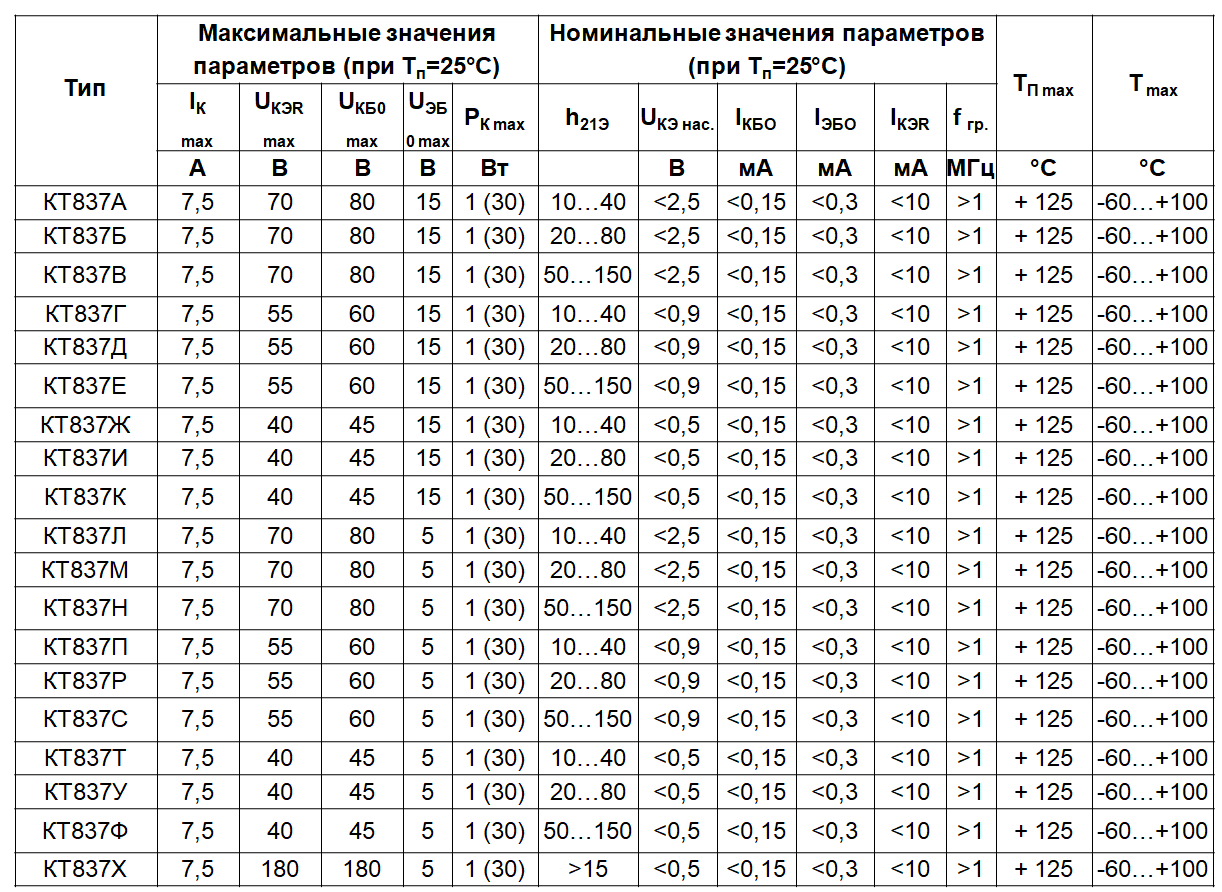

Ниже представлены все возможные типы транзистора КТ837 и их основные технические характеристики. Значения указаны для температуры окружающей среды не более +25 oС.

Как видно из представленной таблицы параметров, данные устройства не могут похвастаться способностью работать при высоких температурах, характерных для большинства современных аналогов. Так, максимальный нагрев корпуса (ТК) у них не должен превышать +100 oС, а перехода (ТП) +125oС. Граничная частота коэффициента передачи тока (F гр.) иногда больше 1 МГц, в новых партиях может достигать 5 МГц.

Коэффициент h21Э

К сожалению, разброс значений коэффициента усиления по току h21Э (он же HFE в зарубежной литературе) у серии КТ837 очень высокий — это один из главных её минусов. При этом, данный параметр может плавать в разных партиях как в большую, так и в меньшую сторону. Например, у некоторых транзисторов h21Э по даташит составляет 150, а при замерах в реальной жизни — в два, а то и в три раза хуже заявленного и не превышать 50.

Чтобы избежать сюрпризов в работе уже купленного транзистора, необходимо предварительно проверять соответствие значения h21Э с данными из даташит. Это можно сделать обычным мультиметром. Также заранее необходимо определится с его ролью в проекте. Устройства с буквами «В», «E», «Н» в конце маркировки, лучше подходят для усиления — они имеют h21Э от 50 до 150 и большой запас по возможному напряжению между выводами коллектор-эммттер

Для коммутационных схем лучше обратить внимание на устройства с меньшим h21Э и напряжением насыщения

Наиболее универсальными в линейке являются транзисторы КТ837Ф. Как видно из таблицы параметров, они обладают довольно низким напряжением насыщения (UКЭ.нас. до 0,5 В), небольшим для этого током базы (IКБO до 0,15 мА) и высоким h21Э (от 50 до 150). Они хорошо подходят как для усиливающих, так и для переключений схем.

Меры безопасности

Для стабильной работы любого полупроводникового устройства необходимо правильно рассчитать его обвязку и добиться соблюдения режимов эксплуатации. Производители обычно рекомендуют отнимать от заявленных в даташит значений параметров 20-30%. Чтобы транзистор меньше грелся дополнительно предусматривают установку его на радиатор.

Комплементарная пара

Комплементарной парой для рассматриваемого устройства является серия с NPN-структурой КТ805. Её долгие годы производили «без пары» и поэтому не указывали данной информации в технических справочниках. Позже для него начали производить комплементарник — КТ837 PNP-структуры. Очень часто эта парочка встречалась в выходных каскадах УНЧ. В советские годы их применяли в активной акустике вроде «Радиотехник S70», блоках УНЧ-50-8 усилителей «Радиотехника У7101 СТЕРЕО», «Радиотехника У101 СТЕРЕО».

Аналоги

Для транзистора КТ837 довольно сложно найти аналог. В большинстве случаев, при поиске ему альтернативы можно найти рекомендации по замене на уже снятые с производства транзисторы. Поэтому многие радиолюбители предпочитают не заморачиваться и меняют на оригинальный. В российских магазинах радиотоваров найти его не сложно. Тем не менее, для некоторых транзисторов этой серии можно рассмотреть следующие варианты замены:

• КТ837А, КТ837Г – BD244A, TIP42C;
• КТ837Б — BD302, KT818Б;
• КТ837В — КТ835Б, 2SB834;
• КТ837Д — 2N6111;
• КТ837C — 2N6108, 2N6109, BD225;
• КТ837Е — BD277;
• КТ837К — TIP127, КТ8115А;
• КТ837Н — 2N6107, BD223;
• КТ837Ф — 2N6106, BD224;
• КТ837Х — NTE197.
