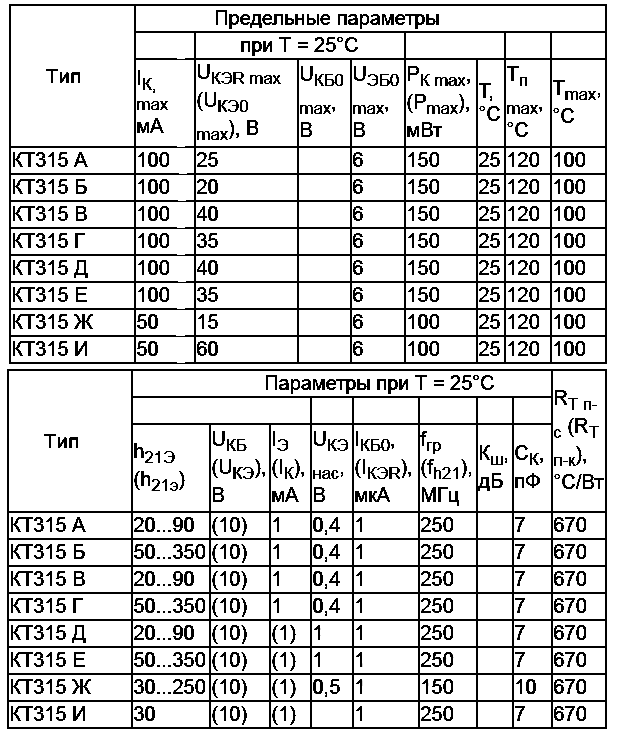

Кт315: характеристики транзистора, аналоги и схемы

Усилитель на КТ315

Для создания усилителя, представленного на схеме, нужен один КТ315, один конденсатор (1 мкФ), один резистор и mini Jack.

На схеме видно, что отрицательное питание и один из двух ходов mini Jack надо припаять к эмиттеру (левая ножка).

Ко второму ходу mini Jack присоединяем “плюсом” конденсатор, а его “минус” припаиваем к базе. Дальше мы переходим к резистору. Одна его сторона должна быть прикреплена к первому колоночному проводу (другой ход колоночного провода — к коллектору), а второй — к отрицательному ходу конденсатора. К соединению провода от колонки и резистора добавляется плюсовой провод.

Теперь можно вставлять разъем в колонку и наслаждаться улучшенным и громким звуком.

Таблица 3 – Зарубежные аналоги транзистора КТ315

Зарубежным прототипом транзистора КТ315-1 являются транзисторы 2SC544, 2SC545, 2SC546 предприятие производитель Sanyo Electric, страна производства Япония. Транзисторы 2SC545, 2SC546 также можно приобрести, ориентировочная цена составляет около 6$.

Как проверить мультиметром

Для проверки КТ361 на работоспособность можно воспользоваться мультиметром. Для этого надо диагностировать его одностороннюю проводимость p-n-переходов. Включаем прибор измерений в режим прозвонки диодов. Затем, при подключении черного щупа «-» к базе, а красного «+» к эмиттеру, на экране тестера должно отобразиться прямое падение напряжения — в районе 790…830 мВ. Примерно такое же значение получится при подсоединении плюса на эмиттер.

При подключении щупов в обратном порядке, т.е. черного щупа на эмиттер и красного на базу, на экране тестера должна отображаться цифра «1». Она указывает на бесконечное падение напряжения на переходе транзистора. В этом случае можно сказать, что транзистор работоспособен. Если мультиметр при таком подключении показывает, какие либо другие величины – изделие не исправно.

Аналогичным способом можно проверить любой биполярник, в том числе КТ315. При этом не забывайте о его n-p-n-структуре. Поэтому полярность подключения щупов мультиметра будет другая.

Габариты транзистора КТ315

Тип корпуса транзистора КТ-13. Масса одного транзистора не более 0,2 г. Величина растягивающей силы 5 Н (0,5 кгс). Минимальное расстояние места изгиба вывода от корпуса – 1 мм (на рисунке обозначено как L1). Температура пайки (235 ± 5) °С, расстояние от корпуса до места пайки 1 мм, продолжительность пайки (2 ± 0,5) с. Транзисторы должны выдерживать воздействие тепла, возникающего при температуре пайки (260 ± 5) °С в течение 4 секунд. Выводы должны сохранять паяемость в течение 12 месяцев с даты изготовления при соблюдении режимов и правил выполнения пайки, указанных в разделе «Указания по эксплуатации». Транзисторы устойчивы к воздействию спирто-бензиновой смеси (1:1). Транзисторы КТ315 пожаробезопасны. Габаритные размеры транзистора КТ315 приведены на рисунке 1.

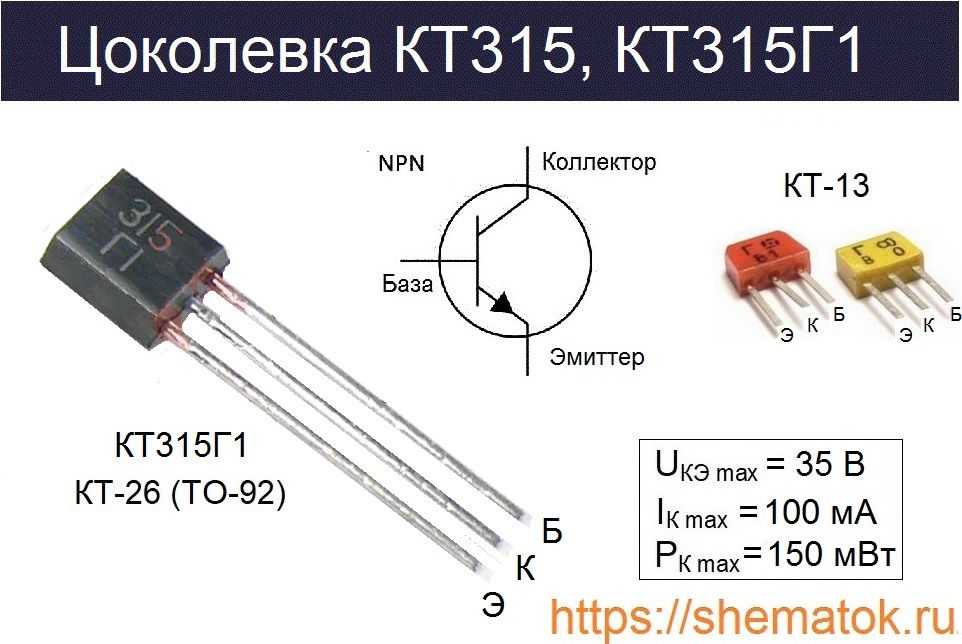

Рисунок 1 – Маркировка, цоколёвка и габаритные размеры транзистора КТ315

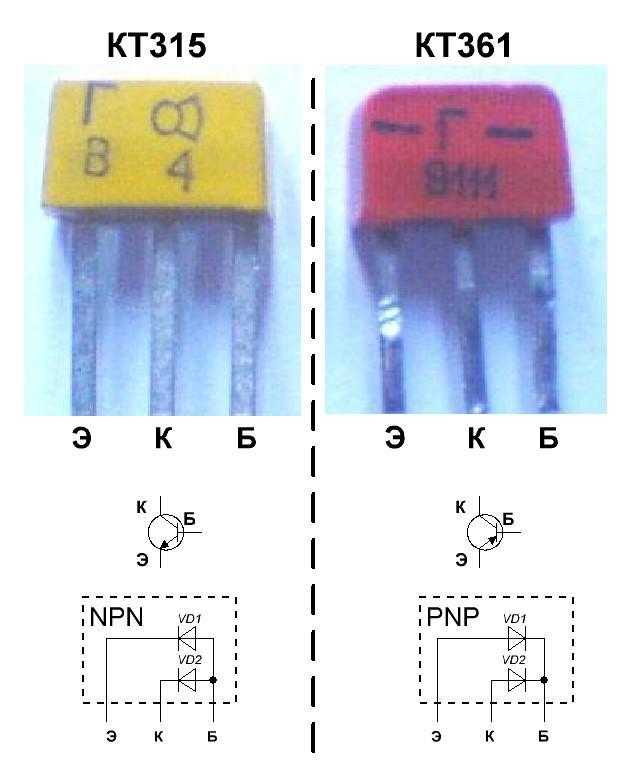

Проверка работоспособности КТ315

Иногда КТ315 может быть нерабочим из-за пробитого или закороченного перехода, поэтому перед использованием стоит проверить его np-переходы мультиметром. Отрицательный щуп прикрепляется к базе, а положительный — на выбор (коллектор или эмиттер). Если диоды исправны, то их значения должны быть не близки нулю, а также отсутствие пищания мультиметра.

Проверка работоспособности КТ361

Поскольку эти транзисторы часто применяются вместе, то исправность КТ361 тоже нужно узнать

Очень важно запомнить, что КТ361 противоположен 315, из-за чего работа должна совершаться наоборот. Здесь отрицательный щуп прикрепляется к коллектору (или эмиттеру), а положительный — к базе

Показатели должны быть не близки к нулю, мультиметр не должен сигнализировать (как и в предыдущем разделе).

Мультивибратор на КТ315

Мультивибратор — это генератор широкой импульсной модуляции (или коротко ШИМ). Получается, что генератор будет выдавать сигнал либо постоянного плюса, либо постоянного минуса.

Принцип действий заключается в попеременном поступлении тока то к одному, то к другому светодиоду (их два). Частоту каждого из них можно менять (если резисторы будут разными, то и включение светодиодов тоже будет отличаться). Данная схема работает от напряжения 1,7 В до 16 В. Чтобы запустить схему понадобиться 3,2 В (этого будет достаточно, чтобы увидеть деятельность светодиодов).

Стоит отметить, что схема парная (2 конденсатора, 2 резистора, (2 RC-цепи), 2 светодиода), а вот значения транзисторов могут отличаться (от 220 Ом до 300 Ом), в таком случае схема все равно будет работать.

Надежная функциональность мультивибратора зависит от более высокого сопротивления одного из резисторов.

Отметим, что, чем больше сопротивление на переменном резисторе, тем больше будет мигать светодиод.
