Содержание драгметаллов

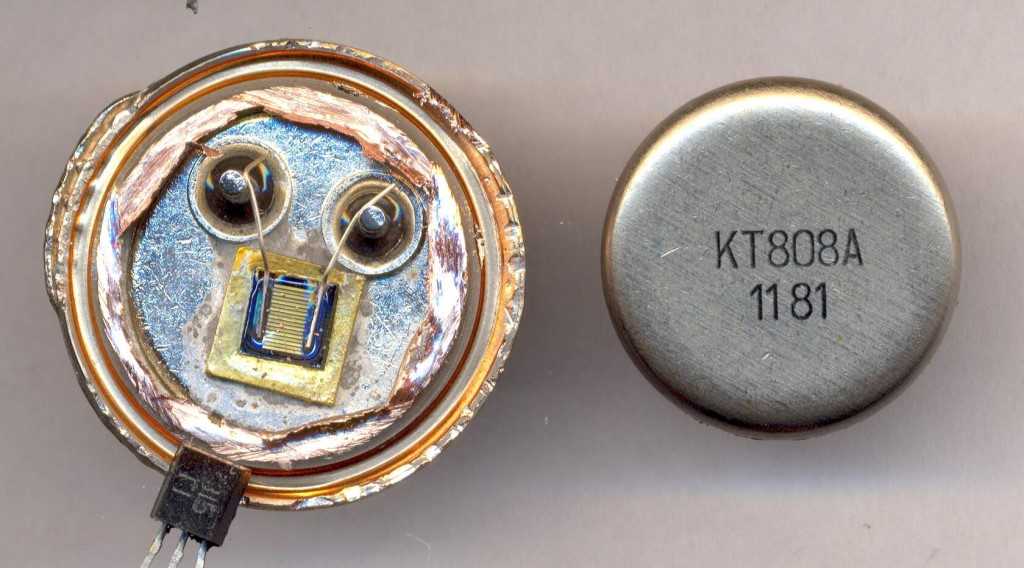

Извлечение драгметаллов из радиокомпонентов — процесс довольно трудоёмкий и опасный, т.к. в большинстве случаев в домашних условиях для этого используют очень сильные кислоты. Что касается Транзистора КТ808А, то в различных справочниках информация о содержании серебра и золота в нем разнится. Видимо это связано с тем, что с течением времени в технологию изготовления вносились изменения. В представленном ниже фрагменте этикетки указаны следующие значения: золото — 0,014763г. , серебро — 0,058677г. Это не самые большие показатели, встречаются компоненты и с большим содержанием ценных металлов.
Схема УНЧ

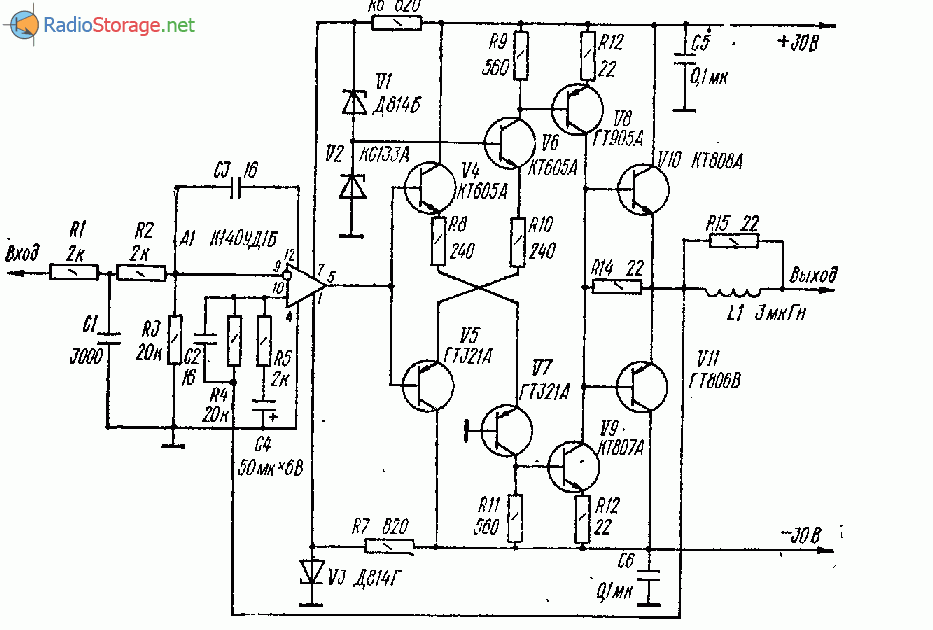

Первый каскад усилителя собран на операционном усилителе А1. Для того чтобы скорость нарастания сигнала на входе усилителя не превысила допустимого значения, применен фильтр нижних частот R1C1R2 с частотой среза около 20 кГц. Усиливаемый сигнал подается на инвертирующий вход операционного усилителя, сигнал ООС (с выхода усилителя) — на его неинвертирующий вход.
Конденсатор С2 корректирует фазовую характеристику усилителя в области высоких частот. Частота среза каскада (с учетом коррекции через конденсатор С3) — около 30 кГц.
Второй каскад выполнен на транзисторах V4—V7 по схеме двухтактного каскодного усилителя. Частота среза этого каскада 4,7 МГц. Помимо инвертирования сигнала, он выполняет функции генератора стабильных токов смещения для транзисторов предоконечного каскада на транзисторах разной структуры V8 и V9.
Включенные в их эмиттерные цепи резисторы R12, R13 создают местные ООС по току, что вместе со стабильными токами смещения и определяет высокую термостабильность усилителя в целом. Ток покоя транзисторов, V8, V9 равен 30 мА (при температуре 60 °С он возрастает до 50 мА). Частота среза этой ступени усилителя 130 кГц.
Транзисторы оконечного каскада V10, V11 включены по схеме эмиттерного повторителя и работают без начального смещения, т. е. при токе покоя, равном нулю. Для снижения неизбежных в этом случае искажений типа «ступенька» введен резистор R14. Благодаря этому при малых уровнях сигнала, когда транзисторы V10, V11 закрыты, на нагрузку работает предоконечный каскад.
Частота среза каскада на транзисторах V10, V11 — около 140 кГц.

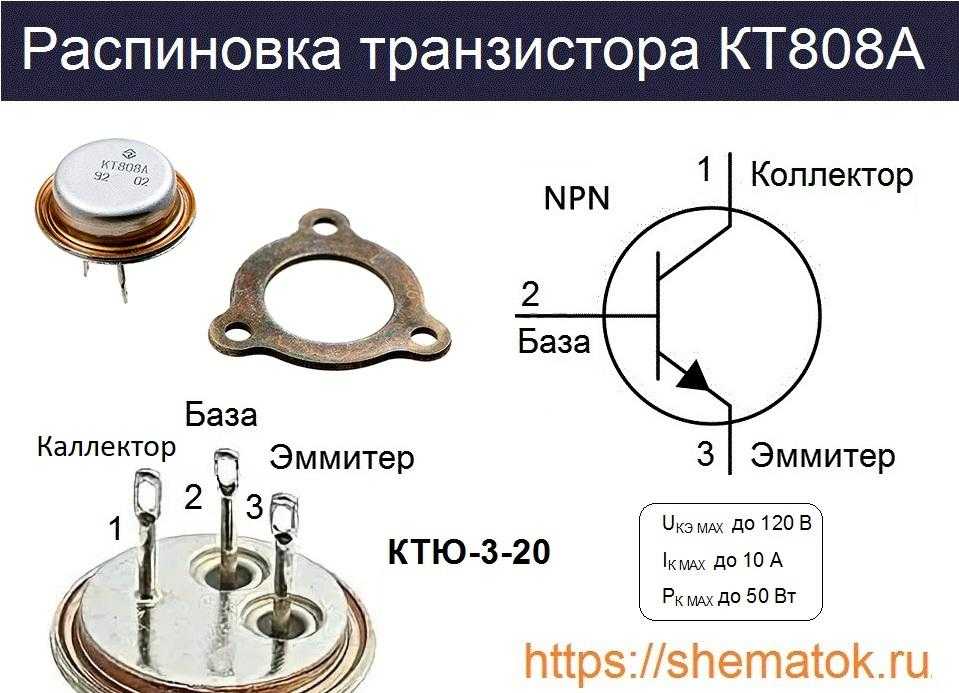

Технические характеристики
В 70-х годах, с ростом советской промышленности, появляются кремниевые мезапланарные переключательные NPN-транзисторы повышенной мощности
Важной особенностью таких устройств были повышенные характеристики предельно допустимых параметров
Максимальные
Предельно допустимые эксплуатационные характеристики КТ808 были достаточно высокими для того времени. Эти устройства обладали хорошим статическим коэффициентом усиления по току (h21е) – от 10 до 50. Имели увеличенное быстродействие: время включения-выключения составляло от 0.1 до 0.3 мкс, а рассасывания (Ts) от 0.75 до 3 мкс. Приведем другие основные параметры:
Электрические
Далее приведем значения электрических значений у КТ808A. Производитель приводит эти данные для температуры окружающей среды не более +25 О С. Условия, при которых проводилась проверка, представлены в дополнительных пояснениях к наименованиям параметров.
Аналоги
У старичка КТ808A есть современный аналог 2T808А. Он представлен во всех спецификациях российского предприятии АО «Научно производственное предприятие «Завод Искра», как усилительный транзистор специального назначения. КТ808АМ, КТ808А3 тоже являются полными аналогами этого отечественного производителя, но имеют другой корпус КТ-9. Других полноценных замен у данного прибора не существует. Встречаются конечно достаточно редкие 2Т808Б и КТ808АТ, но они были выпущены ограниченными партиями и даже сейчас их сложно найти в продаже.
Как можно заметить, замену сильно усложняет нестандартный корпус КТЮ-3-20, который никогда не производился за рубежом. Несмотря на это некоторые умельцы находят возможность подмены в ближайших по характеристикам: КТ808БМ, КТ808Б3, 2Т819 (КТ819), 2Т827 (КТ827), 2Т908 (КТ908), 2Т945 (КТ945).
В зависимости от типа схемы можно рассмотреть и зарубежные варианты: BDY47, 2N3055, 2N4913, 2N4914, 2N4915, 2N5427, 2N5429, 2SD201, 2SD202, 2SD203, KU606, 2SC1113, 2SC1618, 2SC1619, KD602, BUY55, KU606, 2SD867. Все они оснащены другими типами корпусов ТО-3 или ТО-66, поэтому перед заменой необходимо продумывать способ монтажа и охлаждения.
Комплементарная пара
У транзистора КТ808А отсутствует комплементарная пара. У самых первых «Бриг-001» в выходном каскаде усиления, в пару для КТ808АМ подбирали почти идентичный КТ808БМ. Такая конструкция обеспечивала хорошее усиление, но как оказалось имела и свои минусы, влияющие на качество звука. В последующем они были устранены с помощью комплементарных между собой КТ818ГМ и КТ819ГМ, что позволило значительно улучшить звучание указанных Hi-Fi-устройств.
Умзч на кт808а своими руками
Линейных и сверхлинейных схем усилителей мощности НЧ достаточно много, но схему, которая будет сегодня рассмотрена является ультралинейной схемой высокого качества, которая реализована всего на 4-х транзисторах. Схема была создана в далеком 1969 году, британским инженером-звуковиком Джоном Линсли-Худом (John Linsley-Hood). Автор является создателем еще нескольких высококачественных схем, в частности класса А. Некоторые знатоки называют этот усилитель самым качественным среди транзисторных УНЧ и я в этом убедился еще год назад. Первая версия такого усилителя была представлена на нашем сайте. Удачная попытка реализации схемы заставила создать двухканальный УНЧ по этой же схеме, собрать все в корпусе и использовать для личных нужд.
Особенности схемы
Не смотря на простоту, схема имеет несколько особенностей. Правильный режим работы может нарушиться из-за неправильной разводки платы, неудачного расположения компонентов, неправильное питание и т.п..
Мощность усилителя составляет 10 ватт с питанием 16 Вольт на нагрузку 4 Ом. Саму схему можно приспособить для головок 4, 8 и 16 Ом.
Мною была создана стереофоническая версия усилителя, оба канала расположены на одной плате.
Входной конденсатор с емкостью 0,1-0,33мкФ, нужно использовать пленочные конденсаторы с минимальной утечкой, желательно от известных производителей, тоже самое и с выходным электролитическим конденсатором.
Если схема рассчитана под нагрузку 4 Ом, то не стоит повышать напряжение питания выше 16-18 Вольт.
Звуковой регулятор решил не поставить, он в свою очередь тоже оказывает влияние на звук, но параллельно входу и минусу желательно поставить резистор 47к.
Все электролитические конденсаторы подбираются на 25 Вольт, хотя можно и на 16.
В дальнейшем планируется собрать стильный корпус для этого усилителя, но об этом в другой раз.
Источник
Детали УНЧ
Для работы в этом усилителе пригоден операционный усилитель с коэффициентом усиления напряжения не менее 2000. Транзисторы оконечного каскада желательно подобрать с одинаковыми коэффициентами передачи тока (h21э> 50).
Вместо транзисторов ГТ321А в усилителе можно применить транзисторы КТ626 (с буквенными индексами А, Б, В), вместо ГТ905А и ГТ806В — соответственно КТ814Г и КТ816Г. Катушка L1 (30 витков) намотана в два слоя проводом ПЭВ-2 — 1,0 на каркасе диаметром 7 и длиной 25 мм.
Для охлаждения транзисторов V8, V9 применен теплоотвод П-образной формы, согнутый из полосы (размеры 100 X 50 мм) листового алюминиевого сплава толщиной 2мм. Размеры основания теплоотвода — 50 X 50 мм, полок (на них закреплены транзисторы) — примерно 25 X 50 мм.
Теплоотвод крепят на монтажной плате с таким расчетом, чтобы выводы транзисторов можно было соединить с остальными деталями короткими проводниками. Транзисторы V10 и V11 устанавливают на универсальных теплоотводах типа 8.650.022 с эффективной площадью охлаждения 300 см2.
Усилитель 200 Вт — простой и надежный аппарат
Желающим повторить эту схему, есть широкое поле для ее усовершенствования, например: вместо УД7 можно поставить более быстрый ОУ. Можно поднять мощность на выходе, увеличив при этом количество транзисторов в выходном тракте и подняв напряжение питания до 70v. Этот вариант может гарантировать мощность на выходе до 450 Вт. Так, что с этой схемой можно смело экспериментировать.
Мощные транзисторы в оконечном тракте необходимо монтировать на радиаторе. Теплоотвод по площади своего сечения, должен быть достаточно большим. То есть, чтобы мог эффективно рассеивать тепло выделяемое транзисторами в выходном тракте с некоторым запасом. Выходные транзисторы крепить к радиатору обязательно нужно через изолирующие прокладки с использованием теплопроводной пасты, например: КПТ-8.
В приложении ниже, находятся печатная плата на восьми транзисторах и принципиальная схема:
Оконечный усилитель на 200 Вт
Резисторы: R1 R11 =1к R2 = 36 кОм R3 = 240 Ом R4 R5 = 330 Ом R6 R7 = 20 кОм R8R9 = 3.3кОм.5w R10 = 27 Ом 2w R12 R13 R14 R15 = 0.22 Ом 5w R16 = 10 кОм
Конденсаторы: С1 = О.ЗЗ мкФ С2=180 пФ СЗ С4= 10 мкФ 25v С5 С6 = 0.1 мкФ С7 = 0.1 мкФ С8 = 0.22 мкФ С9-С10 = 56 пФ
Транзисторы: VD1 VD2 = KC515A VT1 = КТ815Г VT2 = КТ814Г VT3VT5VT…= 2SA1943 VT4 VT6 VT…= 2CA5200
Вместо выходных транзисторов указанных в схеме, можно поставить комплементарные транзисторы советского производства КТ8101А и КТ8102А. Использовать их можно в любом количестве.
