Инсталляция, монтаж » С2000-СП4/220 запутали с инструкцией по настройке блока.
У меня ОЗК с приводами Belimo BLF230-5.
См. инструкцию стр.9 рис. 5. Циатат «Рабочее положение клапана определяется его состоянием в режиме «пожар». Для ОЗК – это состояние «клапан закрыт».»
Подключаю питание клапана на «ИСХОДНОЕ», шунтирую 47кОм 2Вт «РАБОЧИЙ»
ВХОДА ТЕСТ, КВ1, КВ2 — все шунтирую 8,2 кОм, Контрль по КВ1, КВ2 отключаю. Кнопка «Тест» с фиксацией.
И вот теперь вопросы: 1. Если отключен контроль по КВ1, КВ2 — правильно понимаю, даже не обязательно концевики подключать, клапан уже может работать. 2. Но мне нужен 1 статус клапана «Закрыто»
6 лет 5 месяцев назад
Бухалов Роман Сергеевич
Схемы включения
Схема подстроечного резистора существует в двух основных вариантах. Первый вариант – это реостатная схема включения, используется в качестве регулятора тока. При таком способе включения используется начальный или конечный вывод резистора и средний. Иногда средний вывод соединяют с одним из крайних. Эта схема более надёжна, так как при потере контакта среднего вывода электрическая цепь не разрывается.
Второй вариант включения – это потенциометрическая схема, где резистор применяется как делитель напряжения. При таком подключении задействованы все выводы.
Большое значение имеет, каким образом изменяется сопротивление подстроечника в зависимости от угла поворота ручки управления. Эта зависимость называется функциональной характеристикой, их различают три разновидности.
Основная характеристика – линейная. Как видно, сопротивление пропорционально изменению угла поворота ручки. Другие две – это логарифмическая и антилогарифмическая, применяются в основном в усилителях.
Устройство

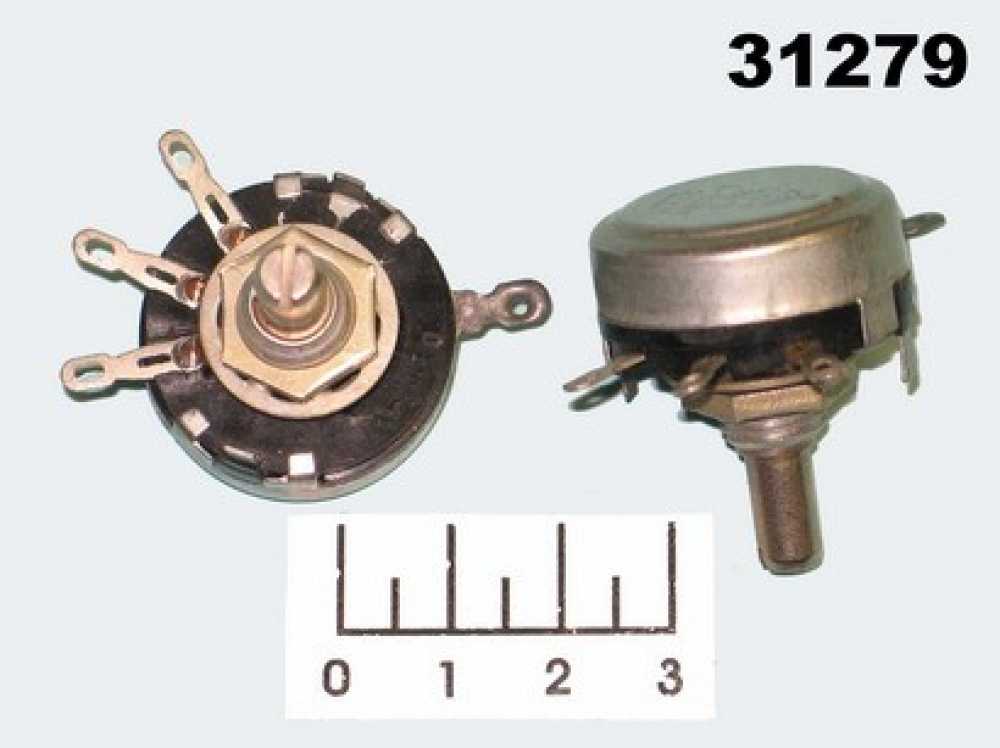

Существует большое количество всевозможных конструкций переменных и подстроечных резисторов мощностью от десятков ватт до нескольких милливатт. Некоторые из них приведены ниже на фото.
Подстроечные резисторы имеют почти одинаковое устройство с переменными. Они состоят из подвижной и неподвижной частей, помещённых в общий корпус. Неподвижная часть представляет из себя пластинку из изоляционной подложки, на которую нанесён по незамкнутому кругу токопроводящий слой. Концы этого слоя выведены на два контакта.
Подвижная часть выполняет роль токосъёмного пружинящего контакта, закрепленного на оси. Таким образом обеспечивается надежная связь с токопроводящим слоем.
Немного другое устройство имеет резистор подстроечный многооборотный. У него проводящий слой нанесён на прямой стержень, а токосъёмный контакт перемещается параллельно ему на винтовом стержне.
Эти два метода изменения сопротивления применяются во всех типах подстроечных резисторов.
Типы и разновидности
По способу монтажа различают 2 вида подстроечников – для навесного и поверхностного монтажа (ПМ). Первые – крупногабаритные, навесной монтаж не налагает особых ограничений к размерам элементов. Вторые – малогабаритные, к их размерам предъявляются высокие требования. Следует иметь в виду, что промышленность не выпускает проволочные подстроечные резисторы.
Резисторы однооборотного исполнения различаются по расположению органа управления, который обычно доступен только для специальной отвёртки. Он может располагаться сбоку или сверху. Все зависит от того, в каком положении к нему более удобен доступ. Форма корпуса обычно кубическая, реже — цилиндрическая.
Многооборотные подстроечники бывают преимущественно двух видов – с кубической и продолговатой формой корпуса. Орган управления может располагаться сверху или сбоку, в зависимости от требований к конструкции устройства.
Существуют и другие разновидности этих резисторов, но для этого нужно уже обращаться к справочным изданиям.
Инсталляция, монтаж » С2000-СП4/220 и клапан с эл.механическим приводом КПВ-1
На объекте имеется С2000-СП4/220 в связке с клапанами ДУ КПВ-1 Ссылка на описание и инструкцию на клапан. http://avsm.by/index.php?id_product=47&controller=product
Объект смонтирован и благополучно сдан. При проверке работоспособности возникла следующая проблема: при открытии клапана система выдала «РАБОЧЕЕ ПОЛОЖЕНИЕ», затем неисправность «ОТКАЗ ИУ», при этом клапан открылся как положенно.
Настройки С2000-КДЛ: Время перехода в рабочее положение — 15 Время перехода в исходное положение — 15 В1: Управление — Да Время управления — 10 Задержка — 0 В2: Управление — Нет Время управления — 0 Задержка — 0 КВ1: Контроль — Да Состояние в крайнем положении — Замкнут КВ2: Контроль — Да Состояние в крайнем положении — Замкнут
Нашел следующий косяк при монтаже: В исходном положении: КВ1 — разомкнут КВ2 — замкнут В рабочем положении: КВ1 — замкнут КВ2 — разомкнут Отключил проверку по КВ2, т.к перекидывать провода нет возможности — клапана зашиты решеткой, которую невозможно снять из-за труб. В с2000М создал сценарии переименования для каждого клапана, где «отказ ИУ» и «ошибка ИУ» обозначил как «Клапан открыт».
Помогите советом, как правильно настроить С2000-СП4 и С2000М.
4 года 7 месяцев назад
– Шапран Сергей 4 года 7 месяцев назад
Если такой клапан,то. попробуйте контроль КВ1 и КВ2 поставить «нет» Такое чувство,что «концевики» не правильно подключены и не меняют своего положения.
клапана зашиты решеткой, которую невозможно снять из-за труб.
Возможно.Бывает.Но неужели и СП4 тоже наглухо зашит ? Вот угораздило. А то положение концевиков можно проконтролировать и с СП4 (отключив провода от концевиков и подав напряжение на привод «в принудиловку».
Управление заслонками у КПВ-1 и КПВ-2 осуществляется электромеханическим приводом и откидной пружиной. Закрытие заслонки — ручное.
Но если это «того поля ягода»,что и закрывать его надо «в ручную»,то и заморачиваться особо и нечего.Как работает -так и ладно.
– Каргапольцев Артур Николаевич 4 года 7 месяцев назад
Концевики подключены неправильно, не по «фэн-шую»: В исходном положении: КВ1 — разомкнут, т.е. сопротивление 8.2 кОм КВ2 — замкнут, т.е. сопротивлние 4.1 кОм
В рабочем положении: КВ1 — замкнут, т.е. сопротивлние 4.1 кОм КВ2 — разомкнут, т.е. сопротивление 8.2 кОм
А по «фэн-шую» должно быть так: оба в одном положении должны быть либо замкнуты, либо разомкнуты. А такое состояние — это заклинивание клапана в промежуточном положении (проверено на одном из клапанов).
Источник
Инсталляция, монтаж » C2000-CП4 и БКИ
Здравствуйте, коллеги. Может кто сталкивался, подскажите — можно ли привязать СП4 к БКИ так, что бы кнопкой БКИ управлять клапанами (вместо кнопки Тест, если я могу открыть\закрыть клапан с БКИ — то зачем мне отдельная кнопка?) и все состояния клапана привязать к одному индикатору БКИ? ну типа «зеленый — открыт, красный — закрыт, желтый мигающий — в процессе, красный мигающий — неисправость». Я б с удовольствием собрал бы стенд, но в наших краях СП4 будет только через неделю, а надо знать «здесь и сейчас»
5 лет 8 месяцев назад
– Гулюгин Александр 5 лет 8 месяцев назад
– Докукин Игорь 5 лет 8 месяцев назад
– Каргапольцев Артур Николаевич 5 лет 8 месяцев назад
– Гулюгин Александр 5 лет 8 месяцев назад
Назначение
Резисторы ‒ пассивный элемент электрической цепи, не преобразующий энергию из одного вида в другой. Они обладают активным сопротивлением. Их основной характеристикой является номинальная резистентность. Не менее важна такая характеристика, как мощность.
Переменные резисторы могут менять сопротивление с помощью доступного регулировочного органа. Выступают регулятором тока или напряжения.
У подстроечных резисторов имеется орган управления, с помощью которого изменяется сопротивление, но он недоступен для ручной настройки. Для этого надо применять специальную отвёртку. Эти резисторы применяются только для настройки режимов работы технического устройства и не предназначены для частого использования.
Маркировка резисторов
В технической документации подстроечные резисторы всегда обозначены полностью. Единой системы маркировки подстроечных резисторов не существует. За рубежом разработаны свои правила, не совпадающие с нашими. На территории России стандарт для переменных резисторов ‒ ГОСТ 10318-80.
Маркировка подстроечных резисторов содержит в начале обозначения буквы РП – резистор переменный. Далее следует цифра 1 (непроволочные), или 2 (проволочные). После через дефис указывается номер разработки изделия. Например, РП1-4, следует читать так: резистор переменный, непроволочный, номер модели 4.
После этого через дефис указывается допустимая мощность в ваттах. Для подстроечников существует её стандартный ряд: 0,01; 0,025 и так далее. Также определён ряд рабочих напряжений. Стандарт предусматривает ряд допустимых отклонений от номинального сопротивления. Используя все его положения, записывают кодировку резистора.
6 ответов
Когда надо чем-то управлять от кнопки БКИ, делаю так. Создаю раздел и на ПКП «глушу» его резистором. Реле прописываю прог. 29 «Включить при взятии» Но это не для СП4.
5 лет 8 месяцев назад
Басин Евгений Николаевич
ну в инструкции на СП4 есть намеки на возможное щасте, но как-то они туманны для меня. есть конечно вариант поставить ручник и к нему привязать пуск клапанов, но с БКИ тема красивше выйдет. Без СП4 я подобное мутил из технологического ШС, но хотелось бы стандартных решений
5 лет 8 месяцев назад
Однозначно, управление СП4 через БКИ работает.
5 лет 8 месяцев назад
Юдаков Артём Михайлович
– Докукин Игорь 5 лет 8 месяцев назад
– Космачёв Анатолий Николаевич 5 лет 8 месяцев назад
что бы темы не плодить, подниму эту. коллеги, а чем можно нагрузить выход СП4\220 для проверки? только резюком 47кОм 2Вт (ну или 8.2кОм и 6.5Вт)? и можно как-то без подачи 220В проверять работу системы?
