Расшифровка маркировки советских резисторов

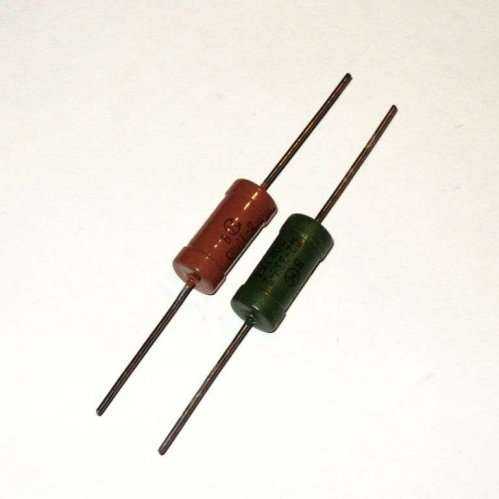

Маркировка советских резисторов МЛТ-1 и МЛТ-2 имеет буквенно-числовое обозначение и содержит:
- две цифры и букву;
- три цифры и букву.
Буквенный код:
- омы – R или Е;
- килоомы – К ;
- мегаомы – М.
Порядок расположения цифрового кода:
- номинал из целого числа ставился перед буквой – 33К (33 ома);
- номинал меньше единицы ставился после буквы – R 27 (0,27 ом), М68 (0,68 МОм или 680 КОм);
- номинал из целого числа с десятичной дробью разбивался на две части – целое число перед буквой, десятичную дробь после – 5K6 (5,6 КОм).
Еще одна цифра на корпусе означала отклонение от номинала сопротивления.
МЛТ-1
На корпус наносился код, которые обозначал:
- МЛТ – металлопленочный резистор с лаковым слоем термоустойчивый;
- 1– мощность рассеивания в ваттах;
- 47К – сопротивление 47 Ком;
- 5% – допустимое отклонение от номинала 5%.
Другие
Маленький размер корпуса резисторов мощностью менее 0,25 ватт не позволял нанести буквенно-числовой код, поэтому для них применялась маркировка, состоящая из четырех полос (колец) разного цвета.
Первая полоса наносилась ближе к краю резистора, остальные так, чтобы не затруднять чтение кода.
Цветовые полоски располагались слева направо и обозначали:
- Первая, вторая – номинал.
- Третья – множитель.
- Четвертая – отклонение от номинала в %.
Каждая цифра от 0 до 9 имела цветной код:
- черный – 0;
- коричневый – 1;
- красный – 2;
- оранжевый – 3;
- желтый – 4;
- зеленый – 5;
- синий – 6;
- фиолетовый – 7;
- серый – 8;
- белый – 9.
После цифр располагалась полоса, символизирующая десятичный множитель – на которое надо умножить число, образованное первыми двумя полосками:
- серебристый – 0,01;
- золотой – 0,1;
- черный – 10;
- коричневый – 100;
- красный – 1000;
- оранжевый – 10000;
- желтый – 100 000;
- зеленый – 10 000 000;
- синий – 1 000 000;
- фиолетовый – 10 000 000;
- серый – 100 000 000;
- белый – 1000 000 000.
Мощность резистора по размеру
Внезапно, возникла проблема: на резисторах мощностью до 2 Вт не указана их мощность. А всё потому, что их мощность определяется размером:
Таблица размер-мощность аксиальных (цилиндрических) резисторов. Начиная с 1 Вт и выше мощность резистора на схемах обозначается римскими цифрами (I, II, III, V и т. д.)
Но, всё не так однозначно. Бывают резисторы одинаковой мощности разного размера и разной мощности одинакового размера:

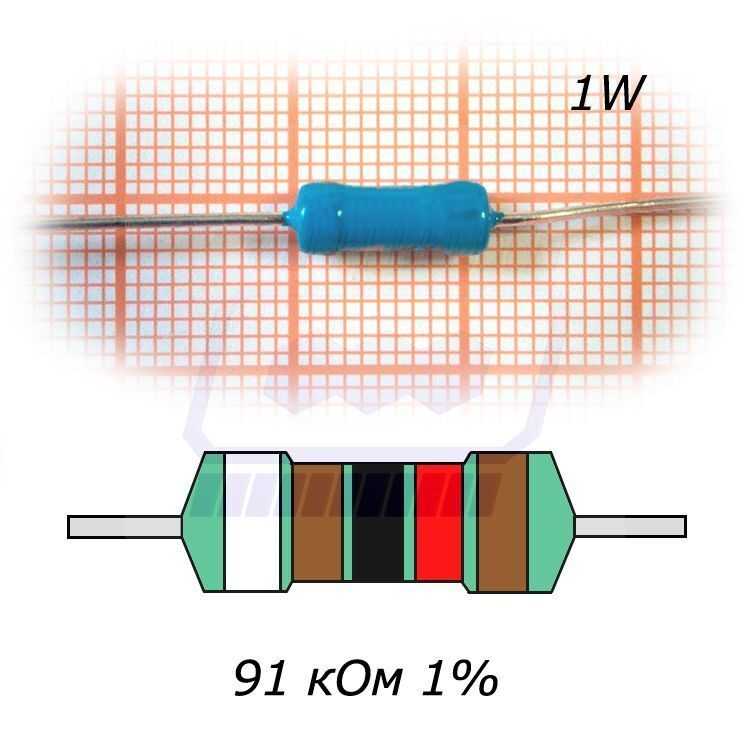

Аксиальные (с осевыми выводами) резисторы с внезапной маркировкой на них мощности ваттах (W)
Мощность чип-резисторов тоже связана с их размером:
Правая часть второй колонки (код типоразмера, состоящий из 4-х цифр) — кодирует длину (первые две цифры) и ширину (вторые две цифры) детали в 1/100 долях дюйма (точнее в 1/1000, а между двумя цифрами подразумевается десятичная точка)
Значения мощности в третьей колонке указаны при температуре 70°С и это некие «стандартные» значения, которые являются «круглыми» долями одного ватта: 0.031 — это 1/32 ватта, 0.05 — 1/20, 0.063 — 1/16 и т. д. Также у разных производителей существуют резисторы такого же размера повышенной мощности и пониженной .
Корпуса чип-компонентов

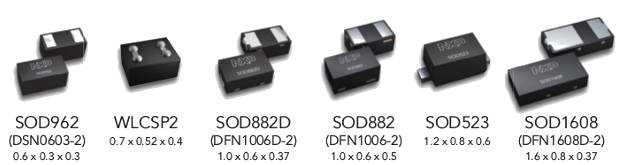

Достаточно условно все компоненты поверхностного монтажа можно разбить на группы по количеству выводов и размеру корпуса:
| выводы/размер | Очень-очень маленькие | Очень маленькие | Маленькие | Средние |
| 2 вывода | SOD962 (DSN0603-2), WLCSP2*, SOD882 (DFN1106-2), SOD882D (DFN1106D-2), SOD523, SOD1608 (DFN1608D-2) | SOD323, SOD328 | SOD123F, SOD123W | SOD128 |
| 3 вывода | SOT883B (DFN1006B-3), SOT883, SOT663, SOT416 | SOT323, SOT1061 (DFN2020-3) | SOT23 | SOT89, DPAK (TO-252), D2PAK (TO-263), D3PAK (TO-268) |
| 4-5 выводов | WLCSP4*, SOT1194, WLCSP5*, SOT665 | SOT353 | SOT143B, SOT753 | SOT223, POWER-SO8 |
| 6-8 выводов | SOT1202, SOT891, SOT886, SOT666, WLCSP6* | SOT363, SOT1220 (DFN2020MD-6), SOT1118 (DFN2020-6) | SOT457, SOT505 | SOT873-1 (DFN3333-8), SOT96 |
| > 8 выводов | WLCSP9*, SOT1157 (DFN17-12-8), SOT983 (DFN1714U-8) | WLCSP16*, SOT1178 (DFN2110-9), WLCSP24* | SOT1176 (DFN2510A-10), SOT1158 (DFN2512-12), SOT1156 (DFN2521-12) | SOT552, SOT617 (DFN5050-32), SOT510 |
Конечно, корпуса в таблице указаны далеко не все, так как реальная промышленность выпускает компоненты в новых корпусах быстрее, чем органы стандартизации поспевают за ними.
Корпуса SMD-компонентов могут быть как с выводами, так и без них. Если выводов нет, то на корпусе есть контактные площадки либо небольшие шарики припоя (BGA). Также в зависимости от фирмы-производителя детали могут могут различаться маркировкой и габаритами. Например, у конденсаторов может различаться высота.
Большинство корпусов SMD-компонентов предназначены для монтажа с помощью специального оборудования, которое радиолюбители не имеют и врядли когда-нибудь будет иметь. Связано это с технологией пайки таких компонентов. Конечно, при определённом упорстве и фанатизме можно и в домашних условиях паять BGA-микросхемы.
Типы корпусов SMD по названиям
| Название | Расшифровка | кол-во выводов |
| SOT | small outline transistor | 3 |
| SOD | small outline diode | 2 |
| SOIC | small outline integrated circuit | >4, в две линии по бокам |
| TSOP | thin outline package (тонкий SOIC) | >4, в две линии по бокам |
| SSOP | усаженый SOIC | >4, в две линии по бокам |
| TSSOP | тонкий усаженный SOIC | >4, в две линии по бокам |
| QSOP | SOIC четвертного размера | >4, в две линии по бокам |
| VSOP | QSOP ещё меньшего размера | >4, в две линии по бокам |
| PLCC | ИС в пластиковом корпусе с выводами, загнутыми под корпус с виде буквы J | >4, в четыре линии по бокам |
| CLCC | ИС в керамическом корпусе с выводами, загнутыми под корпус с виде буквы J | >4, в четыре линии по бокам |
| QFP | квадратный плоский корпус | >4, в четыре линии по бокам |
| LQFP | низкопрофильный QFP | >4, в четыре линии по бокам |
| PQFP | пластиковый QFP | >4, в четыре линии по бокам |
| CQFP | керамический QFP | >4, в четыре линии по бокам |
| TQFP | тоньше QFP | >4, в четыре линии по бокам |
| PQFN | силовой QFP без выводов с площадкой под радиатор | >4, в четыре линии по бокам |
| BGA | Ball grid array. Массив шариков вместо выводов | массив выводов |
| LFBGA | низкопрофильный FBGA | массив выводов |
| CGA | корпус с входными и выходными выводами из тугоплавкого припоя | массив выводов |
| CCGA | СGA в керамическом корпусе | массив выводов |
| μBGA | микро BGA | массив выводов |
| FCBGA | Flip-chip ball grid array. Массив шариков на подложке, к которой припаян кристалл с теплоотводом | массив выводов |
| LLP | безвыводной корпус |
Из всего этого зоопарка чип-компонентов для применения в любительских целях могут сгодиться: чип-резисторы, чип-конденсаторы , чип-индуктивности, чип-диоды и транзисторы, светодиоды, стабилитроны, некоторые микросхемы в SOIC корпусах. Конденсаторы обычно выглядят как простые параллелипипеды или маленькие бочонки. Бочонки — это электролитические, а параллелипипеды скорей всего будут танталовыми или керамическими конденсаторами.
Таблица кодов SMD резисторов и их значений
- Код smd
- Значение
- Код smd
- Значение
- Код smd
- Значение
- Код smd
- Значение
| R10 | 0.1 Ом | 1R0 | 1 Ом | 100 | 10 Ом | 101 | 100 Ом |
| R11 | 0.11 Ом | 1R1 | 1.1 Ом | 110 | 11 Ом | 111 | 110 Ом |
| R12 | 0.12 Ом | 1R2 | 1.2 Ом | 120 | 12 Ом | 121 | 120 Ом |
| R13 | 0.13 Ом | 1R3 | 1.3 Ом | 130 | 13 Ом | 131 | 130 Ом |
| R15 | 0.15 Ом | 1R5 | 1.5 Ом | 150 | 15 Ом | 151 | 150 Ом |
| R16 | 0.16 Ом | 1R6 | 1.6 Ом | 160 | 16 Ом | 161 | 160 Ом |
| R18 | 0.18 Ом | 1R8 | 1.8 Ом | 180 | 18 Ом | 181 | 180 Ом |
| R20 | 0.2 Ом | 2R0 | 2 Ом | 200 | 20 Ом | 201 | 200 Ом |
| R22 | 0.22 Ом | 2R2 | 2.2 Ом | 220 | 22 Ом | 221 | 220 Ом |
| R24 | 0.24 Ом | 2R4 | 2.4 Ом | 240 | 24 Ом | 241 | 240 Ом |
| R27 | 0.27 Ом | 2R7 | 2.7 Ом | 270 | 27 Ом | 271 | 270 Ом |
| R30 | 0.3 Ом | 3R0 | 3 Ом | 300 | 30 Ом | 301 | 300 Ом |
| R33 | 0.33 Ом | 3R3 | 3.3 Ом | 330 | 33 Ом | 331 | 330 Ом |
| R36 | 0.36 Ом | 3R6 | 3.6 Ом | 360 | 36 Ом | 361 | 360 Ом |
| R39 | 0.39 Ом | 3R9 | 3.9 Ом | 390 | 39 Ом | 391 | 390 Ом |
| R43 | 0.43 Ом | 4R3 | 4.3 Ом | 430 | 43 Ом | 431 | 430 Ом |
| R47 | 0.47 Ом | 4R7 | 4.7 Ом | 470 | 47 Ом | 471 | 470 Ом |
| R51 | 0.51 Ом | 5R1 | 5.1 Ом | 510 | 51 Ом | 511 | 510 Ом |
| R56 | 0.56 Ом | 5R6 | 5.6 Ом | 560 | 56 Ом | 561 | 560 Ом |
| R62 | 0.62 Ом | 6R2 | 6.2 Ом | 620 | 62 Ом | 621 | 620 Ом |
| R68 | 0.68 Ом | 6R8 | 6.8 Ом | 680 | 68 Ом | 681 | 680 Ом |
| R75 | 0.75 Ом | 7R5 | 7.5 Ом | 750 | 75 Ом | 751 | 750 Ом |
| R82 | 0.82 Ом | 8R2 | 8.2 Ом | 820 | 82 Ом | 821 | 820 Ом |
| R91 | 0.91 Ом | 9R1 | 9.1 Ом | 910 | 91 Ом | 911 | 910 Ом |
- Код smd
- Значение
- Код smd
- Значение
- Код smd
- Значение
- Код smd
- Значение
| 102 | 1 кОм | 103 | 10 кОм | 104 | 100 кОм | 105 | 1 МОм |
| 112 | 1.1 кОм | 113 | 11 кОм | 114 | 110 кОм | 115 | 1.1 МОм |
| 122 | 1.2 кОм | 123 | 12 кОм | 124 | 120 кОм | 125 | 1.2 МОм |
| 132 | 1.3 кОм | 133 | 13 кОм | 134 | 130 кОм | 135 | 1.3 МОм |
| 152 | 1.5 кОм | 153 | 15 кОм | 154 | 150 кОм | 155 | 1.5 МОм |
| 162 | 1.6 кОм | 163 | 16 кОм | 164 | 160 кОм | 165 | 1.6 МОм |
| 182 | 1.8 кОм | 183 | 18 кОм | 184 | 180 кОм | 185 | 1.8 МОм |
| 202 | 2 кОм | 203 | 20 кОм | 204 | 200 кОм | 205 | 2 МОм |
| 222 | 2.2 кОм | 223 | 22 кОм | 224 | 220 кОм | 225 | 2.2 МОм |
| 242 | 2.4 кОм | 243 | 24 кОм | 244 | 240 кОм | 245 | 2.4 МОм |
| 272 | 2.7 кОм | 273 | 27 кОм | 274 | 270 кОм | 275 | 2.7 МОм |
| 302 | 3 кОм | 303 | 30 кОм | 304 | 300 кОм | 305 | 3 МОм |
| 332 | 3.3 кОм | 333 | 33 кОм | 334 | 330 кОм | 335 | 3.3 МОм |
| 362 | 3.6 кОм | 363 | 36 кОм | 364 | 360 кОм | 365 | 3.6 МОм |
| 392 | 3.9 кОм | 393 | 39 кОм | 394 | 390 кОм | 395 | 3.9 МОм |
| 432 | 4.3 кОм | 433 | 43 кОм | 434 | 430 кОм | 435 | 4.3 МОм |
| 472 | 4.7 кОм | 473 | 47 кОм | 474 | 470 кОм | 475 | 4.7 МОм |
| 512 | 5.1 кОм | 513 | 51 кОм | 514 | 510 кОм | 515 | 5.1 МОм |
| 562 | 5.6 кОм | 563 | 56 кОм | 564 | 560 кОм | 565 | 5.6 МОм |
| 622 | 6.2 кОм | 623 | 62 кОм | 624 | 620 кОм | 625 | 6.2 МОм |
| 682 | 6.8 кОм | 683 | 68 кОм | 684 | 680 кОм | 685 | 6.8 МОм |
| 752 | 7.5 кОм | 753 | 75 кОм | 754 | 750 кОм | 755 | 7.5 МОм |
| 822 | 8.2 кОм | 823 | 82 кОм | 824 | 820 кОм | 815 | 8.2 МОм |
| 912 | 9.1 кОм | 913 | 91 кОм | 914 | 910 кОм | 915 | 9.1 МОм |
Резистор ОМЛТ-2, 0
Справочник содержания драгоценных металлов в радиодеталях, создан на основе справочных данных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах, этикетках и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.
Содержание драгоценных металлов в резисторе: ОМЛТ-2, 0
Золото: 0 Серебро: 0.0058 Платина: 0 МПГ: 0 По данным: Справочник по драгоценным металлам ПРИКАЗ №70
В постоянных резисторах содержится только серебро, которое нанесено на выводы. С переменными резисторами все лучше, в них может содержатся золото, серебро, платина и сплавы палладия. Особо богаты на драгметаллы претензионные переменные резисторы.
Сопротивление резистора – его основная характеристика. Основной единицей электрического сопротивления является ом (Ом). На практике используются также производные единицы – килоом (кОм), мегаом (МОм), гигаом (ГОм). Драгоценные металлы в основном содержатся в переменных и построечных резисторах, в них часто используется палладий в виде бегунков или проволоки реохорды.
Типы резисторов
Существует три основных типа резисторов: Переменный резистор – это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом. Постоянные резисторы, сопротивление у данного резистора не изменить. Как правило имеют только два вывода. В данных резисторах может содержаться только серебро, в виде посеребренных выводов. Нелинейные. Сопротивление компонентов этого типа изменяется под воздействием температуры (терморезисторы), светового излучения (фоторезисторы), напряжения (варисторы) и других величин.
Основные характеристики резисторов
Номинальное сопротивление (Ом, кОм, мОм). Максимальная рассеиваемая мощность (0,25 Вт, 0,5 Вт, 1 Вт, и т.д.) Допуск или класс точности (от этого значения зависит допустимый разброс параметров резистора).
Примеры буквенно-цифрового обозначения резистора
Примеры буквенно-цифрового обозначения для сопротивления, выраженного целым числом: 47 Ом – 47 R; 47 кОм – 47 K; 47 МОм – 47 M. Если для выражения величины сопротивления используется десятичная дробь, то порядок расположения цифр и букв будет иным, например: 0,47 Ом – R 47; 0,47 кОм – K 47; 0,47 МОм – M 47. Если сопротивление выражается числом, отличным от нуля и с десятичной дробью, то буква в обозначении играет роль запятой, например: 4,7 Ом – 4R7; 4,7 кОм – 4K7; 4,7 МОм – 4M7. Допустимая погрешность обозначается в % и проставляется после номинального значения, например ±7%, ±10%, ±40%. Класс точности может определяться буквой, в зависимости от производителя, – русской или латинской.
Характеристики резисторов МЛТ
Постоянный резистор простой элемент – параметров у него не слишком много. Основные характеристики – номинальное сопротивление и мощность рассеивания.
Размеры
От размера резистора зависит его сопротивление и мощность – крупный элемент способен задержать больший поток электронов и меньше греется. Опытные электромеханики с первого взгляда могут отличить резистор большого номинала от маломощного.
|
Вид резистора |
Размеры, мм |
Масса, г не более |
|||
| D | L | d | I | ||
| МЛТ-0,125 | 2,2 | 6,0 | 0,5 | 20 | 0,15 |
| МЛТ-0,25 | 3,0 | 7,0 | 0,6 | 20 | 0,25 |
| МЛТ-0,5 | 4,2 | 10,8 | 0,8 | 25 | 1,0 |
| МЛТ-1 | 6,6 | 13,0 | 0,8 | 25 | 2,0 |
| МЛТ-2 | 8,6 | 18,5 | 1,0 | 25 | 3,5 |
Номиналы
В электротехнике применяют ряды Е – номинальное сопротивление резисторов МЛТ будут соответствовать значениям ряда Е24 (отклонение от номинала не более 5%) и Е96 (отклонение от номинала не более 1%).
Предельные рабочие напряжения
Электрическая прочность – предельное рабочее напряжение, которое кратковременно прикладывается к выводам резистора без нарушения его работоспособности. Рассчитывается исходя из номинальной мощности резистора и его сопротивления по формуле: U=(P×R)/2.
| Тип резистора | Номинальная мощность, Вт | Номинальное сопротивление | Предельные рабочие напряжения |
| МЛТ-0,125 | 0,125 | 8,2 Ом – 3,0 МОм | 200 |
| МЛТ-0,25 | 0,25 | 8,2 Ом – 5,1 МОм | 250 |
| МЛТ-0,5 | 0,5 | 1 Ом – 5,1 МОм | 250 |
| МЛТ-1 | 1 | 1Ом – 10МОм | 500 |
| МЛТ-2 | 2 | 1 Ом – 10 МОм | 700 |
Зависимость допустимой мощности от температуры окружающей среды
В зависимости от температуры одна и та же мощность рассеивания может вызвать значительный нагрев сопротивления и в итоге разрушение места соединения резистора с выводами и локальный перегрев и плавление резистивного слоя.
Температурный коэффициент сопротивления
Под влиянием протекающего тока и внешней температуры сопротивление резистора меняется – сильное изменение может нарушить работу схемы. ТКС – показатель изменения сопротивления при изменении температуры на 1 градус.
Для металлопленочных сопротивлений ТКС при температуре окружающей среды:
- От -60 до +25 градусов – ±0,0012.
- От +25 до предельной:
- до 10 кОм – ±0,0006;
- от 11 кОм до 1 Мом – ± 0,0007;
- более 1 Мом – ± 0,001.
Конструктивные особенности резисторов SMD
Цветовая маркировка резисторов
Изготовление чип-резистора представляет собой результат производства по плёночной технологии. Слой резистивного покрытия в виде плёнки различной толщины наносится на подложку. Такая подложка осуществляет:
- обеспечение изоляции;
- отвод тепла.
Она же является основанием. Сопротивление такого чипа напрямую зависит от материала и толщины плёночного покрытия. Сложность работы с толщиной выделило два вида технологии изготовления чип-резисторов:
- Thick Film – толстоплёночные (70-10 мкм);
- Thin Film – тонкоплёночные (до 50 нм).
Первые порой именуют керметными, из-за метало-оксидного состава порошков. Порошок в виде пасты наносится на основу, используется трафаретная печать. После чего выполняют вжигание в печи, доводя температуру до 9000 С.
Вторые изготавливают при помощи ионного вакуумного напыления сплава никеля с нихромом. Так достигается точность сопротивления с допуском 0,01% в обе стороны.
Оба типа в итоге подгоняют к заданным значениям сопротивления при помощи лазерного тримминга (обрезания).
Внешне различить, к какому виду принадлежит резистор, трудно. Технология Thick Film Chip Resistors несколько проще, потому такие элементы дешевле.
Устройство резистора smd
Пассивный двухполюсник, обладающий определённым сопротивлением, имеет различную форму. Бывают следующие геометрические разновидности:
- прямоугольник;
- квадрат;
- овальные очертания (заниженный по высоте профиль).
Если говорить о стандартном типоразмере подобных компонентов схемы, то преимущественно используется стандарт JEDEC. Типоразмер имеет определённый код, информирующий о размерах в длину H и ширину W.

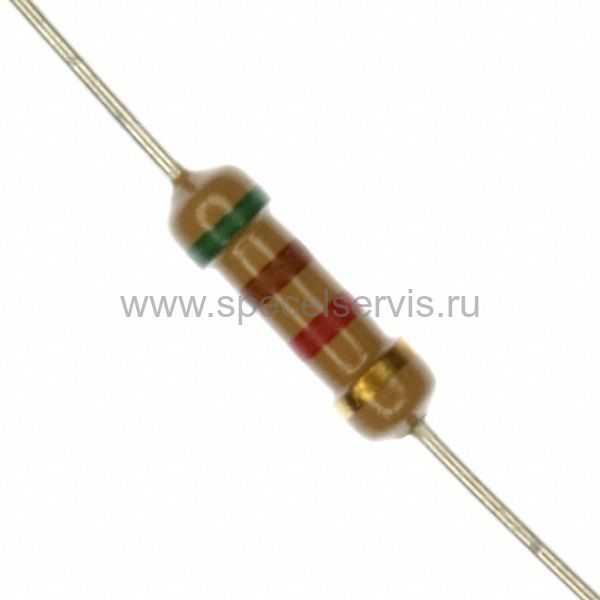

Цветовая маркировка резисторов
Зачастую резисторы — очень небольшие по размерам элементы, на которые не нанесешь какие-либо надписи. Поэтому, наверное, изобрели цветовую маркировку. Ну, и еще, как вариант объяснения — цвета интернациональны. Так что нет необходимости думать о стране-производителе и держать в уме особенности. Если разберетесь в принципе, эта маркировка резисторов тоже не будет вас ставить в тупик.
Цветовая маркировка резисторов: количество полосок и значение их местоположения
Давайте разбираться что значат цветные полоски на корпусе резистора. Полосок может быть три, четыре, пять или шесть. Первые две-три — это значимые данные, то есть под цветами закодированы цифры. Именно по ним определяют номинал. После них идет полоска, по которой определяют множитель. Далее часто (но не всегда) следует разрыв — значительно большее расстояние чем было между кольцами до этого. Нанесенные после этого пустого промежутка полосы — это допуск и температурный коэффициент. Причем температурный коэффициент есть только при шестиэлементной цветовой кодировке, так как таким «широким» кодом шифруются только высокоточные элементы. В остальных он просто не указан. Вот и вся цветовая маркировка резисторов.
Чтобы определить номинал сопротивления, надо знать какая цифра соответствует каждому цвету. Если это значащие цифры, соответствие одинаковое. Оно представлено в таблице.
Что обозначают цветные кольца на резисторе
Отдельно только надо запомнить значение множителя и допуска, а также температурного коэффициента
Но два последних пункта, как правило, принимаются во внимание не всегда, так что достаточно запомнить только два столбца таблицы выше

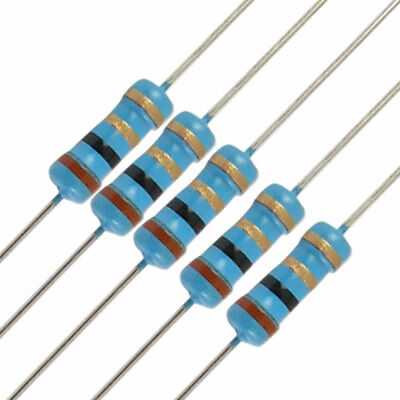

Примеры чтения цветовых кодов на резисторах
Для примера возьмем несколько резисторов с цветной маркировкой.
Пример 1. На первом рисунке (см. ниже) — пять полосок, одна из них нанесена через отступ — это точно допуск. Цвет этого кольца — красный, что соответствует погрешности 1% от номинального значения. Рассматриваем остальные полосы — это значимые цифры и множитель. Смотрим по таблице:
- первая — красная — 2
- вторая — черная — 0
- третья — черная — 0
- четвертая — коричневая — множитель 10 Ом.
Итого получаем: 200 надо умножить на 10 Ом. Получается 2000 Ом или 2 кОм. Допуск определили раньше и он равен 2%.
Как расшифровывать полоски на резисторах
Пример 2. Вторая картинка содержит шесть полос. Первые четыре — это про номинал и множитель, пятая — допуск и шестая — температурный коэффициент сопротивления (насколько изменяется сопротивление при нагреве).
Разбираемся с номиналом:
- первая — коричневая — 1;
- вторая — черная — 0;
- третья — черная — 0;
- множитель — красная 100 Ом;
Получаем что 100 надо умножить на 100 Ом. Итого: 100*100 Ом = 10 000 Ом или 10 кОм.
Пример 3. Сразу приступим к определению номинала.
- первая — красная — 2;
- вторая — черная — 0;
- третья — красная — множитель — 100 Ом.
Почему третью цифру определили как множитель? Потому что в маркировке две последние цифры (если их меньше шести) это множитель и допуск. В таком случае получаем: 20 * 100 Ом = 2000 Ом или 2 кОм. Допустимые отклонения номинала — желтая — 0,2%.
Еще два примера
Пример 4. Всего три полоски на резисторе. Так маркируются резисторы с возможными отклонениями от номинала до 20%. Все три полосы — на расшифровку номинала. Первые две — цифры, третья — множитель.
- первая — красная — 2;
- вторая — черная — 0;
- третья — множитель — коричневая — 10 Ом.
Итого получаем номинал: 20 * 10 Ом = 200 Ом с допустимым отклонением 20%.
Цветовая маркировка
Чтобы определить значение сопротивления резистора с цветовой маркировкой, сначала надо повернуть его таким образом, чтобы его серебряная или золотая полосы находились справа, а группа других полосок — слева. Если же вы не можете найти серебряную или золотую полоску, то надо повернуть резистор таким образом, чтобы группа полосок находилась с левой стороны.
Цвет полоски – закодированная цифра: Черный – 0 Коричневый – 1 Красный – 2 Оранжевый – 3 Желтый – 4 Зеленый – 5 Синий – 6 Фиолетовый – 7 Серый – 8 Белый – 9
Третья полоска имеет другое значение: она указывает количество нулей, которое следует добавить к полученному предыдущему цифровому значению.
Цвет полоски – Количество нулей Черный – Нет нулей — Коричневый – 1 – 0 Красный – 2 – 00 Оранжевый – 3 – 000 Желтый – 4 – 0000 Зеленый – 5 – 00000 Синий – 6 – 000000 Фиолетовый – 7 – 0000000 Серый – 8 – 00000000 Белый – 9 – 000000000
Следует помнить, что цветовая маркировка является вполне согласующейся и логичной, например, зеленый цвет означает либо величину 5 (для первых двух полосок), либо 5 нулей (для третьей полоски).
Сама последовательность цветов совпадает с последовательностью цветов в радуге (с красного по фиолетовый цвета) (!!!)
Если на резистор нанесена группа из четырех полосок вместо трех, то первые три полоски являются цифрами, а четвертая полоска означает количество нулей. Третья цифровая полоска дает возможность указать сопротивление резистора с более высокой точностью.
Давайте же рассмотрим неизвестный нам резистор.
В основном на резисторе бывают три, четыре, пять и даже шесть полосок. Первая полоска находится ближе всего к выводу резистора и ее делают шире, чем все другие полоски, но иногда это правило не соблюдается. Для того, чтобы не перелопачивать справочники по цветовой маркировке резисторов, в интернете можно скачать множество различных программ для определения номинала резистора.
Очень неплохой онлайн калькулятор вы также можете найти здесь.
